شکل گیری رول یک فرآیند تولید حیاتی است که ورق های فلزی را از طریق خم شدن مداوم به پروفایل های مورد نظر تبدیل می کند. این روشی است که به دلیل کارآیی و توانایی تولید مقطعی پیچیده با دقت ، در صنایع مختلف مورد استفاده قرار می گیرد. ما در مورد پیچیدگی های شکل گیری رول ، بررسی فرآیندهای آن ، پیشرفت های تکنولوژیکی ، مزایا و برنامه های کاربردی آن را بررسی می کنیم. این تجزیه و تحلیل جامع بینش ارزشمندی در مورد اینکه چرا شکل گیری رول در تولید مدرن ضروری است ، ارائه می دهد.
درک شکل گیری رول برای صنایعی که به اجزای فلزی با پروفایل های خاص متکی هستند ، بسیار مهم است. سازگاری و کارآیی این فرآیند ، آن را به یک انتخاب ترجیحی برای تولید طول طولانی از پروفایل های فلزی با کیفیت مداوم تبدیل می کند. با استفاده از دستگاه های تشکیل دهنده رول ، تولید کنندگان ضمن حفظ دقت ، به بهره وری بالا می رسند.
شکل گیری رول چیست؟
شکل گیری رول یک عمل خمش مداوم است که در آن یک نوار طولانی از فلز ، به طور معمول فولاد سیم پیچ ، از طریق مجموعه های رول نصب شده در غرفه های متوالی منتقل می شود. هر مجموعه قسمت افزایشی از خم را انجام می دهد تا زمانی که مقطع مورد نظر به دست آید. این یک فرآیند ایده آل برای تولید قطعات مشخص با طول طولانی و در مقادیر زیاد است.
این فرآیند با یک سیم پیچ بزرگ ورق فلز آغاز می شود ، از 1 اینچ تا 30 اینچ عرض و ضخامت 0.012 تا 0.2 اینچ. این فلز از طریق یک راهنمای ورودی تغذیه می شود که با ورود به رول های آسیاب ، آن را به درستی تراز می کند. رول ها دقیقاً ماشینکاری شده اند تا با مشخصات مورد نظر مطابقت داشته باشند و از دقت و قوام در طول تولید اطمینان حاصل کنند.
روند تشکیل رول
فرآیند شکل گیری رول روشی پیچیده است که شامل چندین مرحله برای تبدیل فلز مسطح به پروفایل های پیچیده است. هر مرحله در دستیابی به محصول نهایی با مشخصات و کیفیت مورد نظر ضروری است.
عدم روغن کاری و آماده سازی
این فرایند با خاموش کردن نوار فلزی شروع می شود. کویل های بزرگ بر روی یک دستگاه غیر روغن یا decoiler سوار می شوند که فلز را به داخل خط تغذیه می کند. این فلز ممکن است یک انحنای طبیعی از سیم پیچ داشته باشد ، بنابراین برای از بین بردن هر مجموعه از یک سطح یا صاف کننده عبور می کند و قبل از شکل گیری از آن اطمینان حاصل می کند. تراز مناسب در این مرحله برای جلوگیری از نقص در محصول نهایی بسیار مهم است.
عملیات قبل از فشار
قبل از رسیدن فلز به رول های تشکیل دهنده ، ممکن است تحت عملیات قبل از مطبوعات مانند مشت زدن ، شکاف یا نقش برجسته قرار بگیرد. این عملیات بدون نیاز به پردازش ثانویه ، ویژگی هایی مانند سوراخ ، شکاف یا تورفتگی را اضافه می کند. ادغام این مراحل در خط تشکیل رول باعث افزایش کارایی و کاهش زمان تولید می شود.
اتوماسیون پیشرفته امکان کنترل دقیق را در طی عملیات قبل از فشار فراهم می کند. کنترل کننده های منطق قابل برنامه ریزی (PLC) زمان بندی و توالی را مدیریت می کنند ، و اطمینان حاصل می کنند که هر ویژگی به طور دقیق قرار می گیرد. این ادغام برای تولید مؤلفه های پیچیده ای که مشخصات دقیق آن را برآورده می کنند بسیار مهم است.
مراحل تشکیل

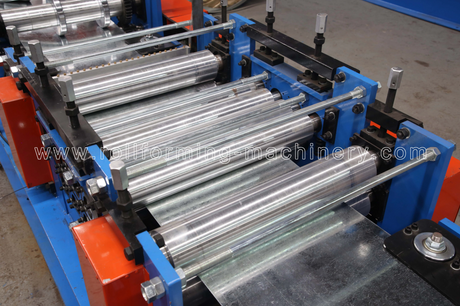

قلب فرآیند شکل گیری رول در مراحل شکل گیری نهفته است. نوار فلزی از یک سری ایستگاه های رول عبور می کند که هر کدام خمشی افزایشی را انجام می دهند. غلطک ها دقیقاً با استفاده از یک الگوی گل طراحی شده اند که دنباله ای از اشکال فلز را با پیشرفت در آسیاب می گیرند.
طراحی به کمک رایانه (CAD) و نرم افزار تولیدی به کمک رایانه (CAM) نقش مهمی در طراحی غلتک ها و دنباله شکل گیری دارد. این فن آوری ها به مهندسان این امکان را می دهند تا فرآیند را شبیه سازی کنند ، شکل های غلتکی را بهینه کنند و مشکلات بالقوه را قبل از تولید ، افزایش کارایی و کاهش هزینه ها پیش بینی کنند.
قطع و تخلیه
پس از دستیابی به فلز مشخصات مورد نظر ، طول آن بریده می شود. این کار را می توان با استفاده از یک قالب از پیش برش ، که در آن فلز قبل از تشکیل برش داده می شود یا یک مرگ پس از برش ، جایی که بعد از شکل گیری بریده می شود ، انجام داد. مرگ پس از برش شایع تر است زیرا امکان عملکرد مداوم و راندمان بالاتر را فراهم می کند.
مکانیسم قطع باید با سرعت خط همگام شود تا طول دقیق بدون کند شدن تولید اطمینان حاصل شود. سیستم های پیشرفته از برش های پرواز استفاده می کنند که با مواد حرکت می کنند و برش را بدون متوقف کردن خط انجام می دهند. سپس قطعات تمام شده برای بسته بندی یا پردازش بیشتر تخلیه می شوند.
پیشرفت های فنی در شکل گیری رول
نوآوری های فن آوری به طور قابل توجهی روند شکل گیری رول را افزایش داده است. ادغام دستگاه های CNC و PLCS جنبه های بسیاری از این فرآیند ، افزایش دقت و کاهش پتانسیل خطای انسانی را خودکار کرده است. این پیشرفت ها باعث می شود شکل ها و پروفایل های پیچیده با قوام و تکرارپذیری بالا شکل بگیرند.
دستگاه های CNC امکان کنترل قابل برنامه ریزی غلطک ها را فراهم می کنند و تنظیمات سریع و تنظیمات را برای پروفایل های مختلف امکان پذیر می کنند. این انعطاف پذیری برای تولید کنندگان که نیاز به تولید قطعات مختلف بدون خرابی گسترده بین تغییر دهنده ها دارند ، ضروری است. توانایی ذخیره و فراخوان برنامه ها باعث تسریع در تولید و افزایش کارایی می شود.
PLC ها زمان ، توالی و هماهنگی اجزای مختلف را در خط تشکیل رول مدیریت می کنند. آنها اطمینان می دهند که عملیاتی مانند مشت زدن ، برش و برجسته سازی با سرعت خط همگام می شوند. نظارت و تشخیص در زمان واقعی ارائه شده توسط PLC ، کنترل فرآیند را تقویت می کند و در صورت وقوع انحراف ، تنظیم فوری را امکان پذیر می کند.
مزایا و مزایای تشکیل رول
شکل گیری رول مزایای بی شماری را ارائه می دهد که آن را به یک روش ارجح برای شکل دهی فلزی در بسیاری از صنایع تبدیل می کند. مزایای آن ناشی از کارآیی ، مقرون به صرفه بودن و توانایی تولید پروفایل های پیچیده با دقت بالا است.
کارایی
ماهیت مداوم شکل گیری رول امکان تولید با حجم بالا با حداقل خرابی را فراهم می کند. از آنجا که این فرآیند به صورت خودکار است ، نیاز به مداخله دستی را کاهش می دهد و هزینه های نیروی کار را کاهش می دهد. ادغام عملیات قبل از فشار ، نیاز به پردازش ثانویه را از بین می برد و باعث افزایش کارایی بیشتر می شود.
مقرون به صرفه
شکل گیری رول یک فرآیند تشکیل سرد است ، به این معنی که نیازی به گرم کردن فلز ندارد. این باعث صرفه جویی در هزینه های انرژی مرتبط با گرمایش و کاهش استرس حرارتی روی فلز می شود. طراحی دقیق غلطک ها ، زباله های مادی را به حداقل می رساند ، هزینه برای هر واحد را کاهش می دهد و آن را برای تولید بزرگ تولید می کند.
انعطاف پذیری و دقت
این فرایند می تواند طیف گسترده ای از فلزات از جمله فولاد ، آلومینیوم و مس را در خود جای دهد. این امکان را برای ایجاد پروفایل های پیچیده و شکل های پیچیده فراهم می کند که ممکن است با سایر روش ها چالش برانگیز باشد. دقت شکل گیری رول ، کیفیت مداوم را در تمام قسمت ها ، حفظ تحمل های محکم و استانداردهای سطح بالایی تضمین می کند.
فلزات مورد استفاده در شکل گیری رول
شکل گیری رول در انواع فلزاتی که می تواند پردازش کند ، متنوع است. انتخاب فلز به نیازهای برنامه مانند استحکام ، هدایت ، وزن و مقاومت در برابر خوردگی بستگی دارد.
فلزات آهنی
فلزات آهنی حاوی آهن هستند و به دلیل قدرت و دوام آنها شناخته شده است. فلزات آهنی رایج مورد استفاده در شکل گیری رول شامل موارد زیر است:
فولاد: به دلیل استحکام و تطبیق پذیری آن به طور گسترده ای مورد استفاده قرار می گیرد.
فولاد ضد زنگ: مقاومت در برابر خوردگی را ارائه می دهد و برای برنامه های کاربردی که نیاز به دوام دارند ایده آل است.
فولاد گالوانیزه: برای تقویت مقاومت در برابر خوردگی ، با روی پوشش داده شده ، مناسب برای برنامه های کاربردی در فضای باز.
فلزات غیر آهنی
فلزات غیر آهنی حاوی آهن نیستند و برای خواصی مانند هدایت و وزن انتخاب می شوند. فلزات غیر آهنی مشترک عبارتند از:
آلومینیوم: سبک وزن و مقاوم در برابر خوردگی ، که در صنایع هوافضا و خودرو استفاده می شود.
مس: هدایت الکتریکی عالی ، که در اجزای الکتریکی استفاده می شود.
برنج: آلیاژ مس و روی ، که به دلیل تغییرپذیری و مقاومت در برابر خوردگی شناخته شده است.
انواع فرآیندهای تشکیل رول
فرآیندهای مختلف تشکیل رول بسته به مشخصات و برنامه مورد نظر استفاده می شود. هر روش مزایای منحصر به فردی را ارائه می دهد و برای انواع خاصی از محصولات مناسب است.
نورد
نورد شکل شامل تشکیل فلز به پروفایل های مقطعی خاص بدون تغییر ضخامت مواد است. معمولاً برای تولید تیرها ، کانال ها و ریل ها استفاده می شود. این فرایند برای دستیابی به شکل های پیچیده به طرح های غلتکی دقیقی نیاز دارد.
نورد حلقه
Ring Rolling با چرخاندن یک حلقه قطر کوچکتر به یک بزرگتر ، حلقه های یکپارچه را تولید می کند. از آن برای تولید حلقه ها برای یاتاقان ها ، فلنج ها و خالی دنده ها استفاده می شود. این فرایند خصوصیات مکانیکی حلقه را به دلیل تغییر شکل مواد تقویت می کند.
خم شدن
خم شدن رول شعاع بزرگ در صفحات فلزی یا بخش ها را تشکیل می دهد. این امر با عبور از مواد از طریق رول هایی که فشار را برای ایجاد انحنای مورد نظر اعمال می کنند ، حاصل می شود. این روش برای تولید قطعات مانند لوله ، لوله و پوسته های استوانه ای استفاده می شود.
ماشین های تشکیل دهنده رول
دستگاه های تشکیل رول تجهیزات تخصصی هستند که برای انجام فرآیند شکل گیری رول طراحی شده اند. آنها بسته به پروفایل هایی که تولید می کنند و حجم تولید مورد نیاز از نظر پیچیدگی و اندازه متفاوت است.
ماشین های گل میخ و پیگیری
این دستگاه ها اجزای قاب بندی را که در ساخت و سازها استفاده می شوند ، مانند گل میخ و آهنگ برای دیوارهای پارتیشن تولید می کنند. آنها اندازه ها و سنجهای مختلف فولاد را اداره می کنند و انعطاف پذیری را برای نیازهای مختلف ساختمان فراهم می کنند. ادغام پانچ و برش امکان تولید اجزای آماده برای مونتاژ را فراهم می کند.
ماشین های لوله بدون درز
دستگاه های تشکیل دهنده لوله لوله بدون درز با تشکیل و جوشکاری لبه ها با هم لوله هایی ایجاد می کنند. جوش TIG معمولاً به دلیل دقت و کنترل آن برای فرآیند جوش استفاده می شود. این دستگاه ها لوله هایی را برای کاربردهای صنایع خودرو ، ساخت و ساز و تولید تولید می کنند.
دستگاه های بسته بندی
ماشینهای تشکیل دهنده رول بسته بندی فلنج یا لبه ها را روی ورق فلز تشکیل می دهند و پروفایل های L شکل یا فلنج های پیچیده را ایجاد می کنند. آنها در تولید مؤلفه هایی مانند فریم های درب ، فریم های پنجره و سایر عناصر معماری استفاده می شوند. این دستگاه ها سرعت بالایی را ارائه می دهند و می توانند پروفایل های پیچیده ای را با دقت تولید کنند.
برنامه ها و محصولات
شکل گیری رول به دلیل تطبیق پذیری و کارآیی آن ، برنامه هایی را در صنایع مختلف پیدا می کند. توانایی تولید پروفایل های پیچیده با کیفیت مداوم ، آن را در تولید اجزای تولید برای بخش های مختلف ارزشمند می کند.
صنعت ساختمانی
در ساخت و ساز ، شکل گیری رول باعث ایجاد بام فلزی ، سایدینگ ، روده و اجزای قاب بندی می شود. دقت و قوام اطمینان حاصل می کند که مصالح ساختمانی یکپارچه در کنار هم قرار می گیرند و باعث افزایش یکپارچگی ساختاری و جذابیت زیبایی شناختی ساختمانها می شوند. توانایی تولید طول طولانی بدون اتصالات ، نقاط نشت در برنامه های بام و جانبداری را کاهش می دهد.
صنعت خودرو
بخش خودرو از شکل گیری رول برای ساخت قطعاتی مانند مسیرهای صندلی ، ضربه گیر و اجزای ساختاری استفاده می کند. استحکام و دقت قطعات رول شکل به ایمنی و عملکرد وسیله نقلیه کمک می کند. فولادهای پیشرفته با استحکام بالا را می توان به شکل های پیچیده تشکیل داد و ضمن حفظ یکپارچگی ساختاری ، وزن را کاهش می دهد.
ساخت لوازم
لوازم خانگی اغلب به اجزای فلزی با پروفایل های خاص برای فریم ، پشتیبانی و محفظه نیاز دارند. شکل گیری رول امکان تولید این قطعات را به صورت مؤثر و با دقت بالا فراهم می کند. کیفیت مداوم تضمین می کند که خطوط مونتاژ هموار عمل می کنند ، باعث کاهش خرابی و افزایش بهره وری می شوند.
پایان
شکل گیری رول سنگ بنای سنگ بنای تولید مدرن است و بهره وری ، دقت و تطبیق پذیری را ارائه می دهد. توانایی آن در تولید پروفایل های پیچیده در حجم زیاد ، آن را به یک فرآیند اساسی در صنایع اعم از ساخت و ساز تا خودرو تبدیل می کند. پیشرفت های فن آوری همچنان به افزایش قابلیت های خود ، ادغام سیستم های اتوماسیون و کنترل که باعث بهبود بیشتر کیفیت و کاهش هزینه ها می شود ، ادامه می یابد.
درک فرآیند شکل گیری رول ، تولید کنندگان و مهندسان را قادر می سازد تا از مزایای آن به طور کامل استفاده کنند. ادغام دستگاه های تشکیل دهنده رول متناسب با برنامه های خاص باعث افزایش بهره وری می شود و فرصت هایی را برای نوآوری در طراحی محصول باز می کند. با تکامل صنایع ، شکل گیری رول یک فرآیند مهم است که با مواد و الزامات جدید سازگار است و ارتباط و اهمیت آن را حفظ می کند.
سوالات متداول (سؤالات متداول)
1. مزیت اصلی شکل گیری رول نسبت به سایر فرآیندهای تشکیل فلز چیست؟
شکل گیری رول تولید مداوم پروفایل های پیچیده با دقت و قوام بالا را ارائه می دهد. این امکان را برای تولید کارآمد طول های طولانی بدون اتصالات ، کاهش ضایعات مواد و هزینه های انرژی در مقایسه با فرآیندهای مانند اکستروژن یا تمبر فراهم می کند.
آیا می توان از مواد با استحکام بالا مانند فولاد با استحکام بالا استفاده کرد؟
بله ، شکل گیری رول می تواند فولادهای پیشرفته با استحکام بالا و سایر مواد چالش برانگیز را پردازش کند. فرآیند خمش تدریجی باعث کاهش فشار بر روی مواد می شود و امکان تشکیل فلزات با استحکام بالا را بدون به خطر انداختن یکپارچگی ساختاری امکان پذیر می کند.
3. چگونه فناوری مانند CNC و PLC روند شکل گیری رول را افزایش می دهد؟
دستگاه های CNC کنترل قابل برنامه ریزی بر موقعیت ها و حرکات غلتکی را فراهم می کنند و تنظیم سریع و شکل گیری دقیق پروفایل را فراهم می کنند. PLC ها توالی و زمان بندی عملیات را مدیریت می کنند ، هماهنگ سازی و نظارت در زمان واقعی را تضمین می کنند که باعث افزایش کارایی و کنترل کیفیت می شود.
4. معمولاً با استفاده از شکل گیری رول چه نوع محصولات ساخته می شود؟
از شکل گیری رول برای تولید طیف گسترده ای از محصولات از جمله سقف فلزی و نمای سایدینگ ، قطعات خودرو مانند ضربه گیر و مسیرهای صندلی ، قاب لوازم خانگی ، اجزای ساختاری و موارد دیگر استفاده می شود. تطبیق پذیری آن امکان استفاده در صنایع مختلف را فراهم می کند.
5. آیا می توان عملیات ثانویه مانند مشت زدن و جوشکاری را در خط شکل گیری رول قرار داد؟
بله ، عملیات ثانویه مانند مشت زدن ، شکاف ، برجسته سازی و جوشکاری می تواند در خط شکل گیری رول ادغام شود. این ادغام با از بین بردن نیاز به مراحل پردازش جداگانه و کاهش زمان تولید باعث افزایش کارایی می شود.
6. چگونه تشکیل رول به صرفه جویی در هزینه در تولید کمک می کند؟
تشکیل رول از طریق استفاده از مواد کارآمد ، حداقل زباله و مصرف کم انرژی ، هزینه ها را کاهش می دهد زیرا در دمای اتاق کار می کند. اتوماسیون و سرعت تولید بالا باعث کاهش هزینه های نیروی کار و افزایش تولید می شود و منجر به کاهش هزینه برای هر واحد می شود.
7. هنگام انتخاب فلز برای شکل گیری رول ، چه ملاحظاتی مهم است؟
ملاحظات مهم شامل انعطاف پذیری ، استحکام ، ضخامت و خصوصیات مورد نظر محصول نهایی مانند مقاومت به خوردگی یا هدایت است. این فلز برای دستیابی به مشخصات مورد نیاز باید برای تغییر شکل تدریجی و بدون ترک خوردگی مناسب باشد.
