دستگاه رول فرمینگ برای امگا

وضعیت در دسترس بودن:
مقدار:

مشخصات

رول تشکیل ماشین برایمشخصات امگا

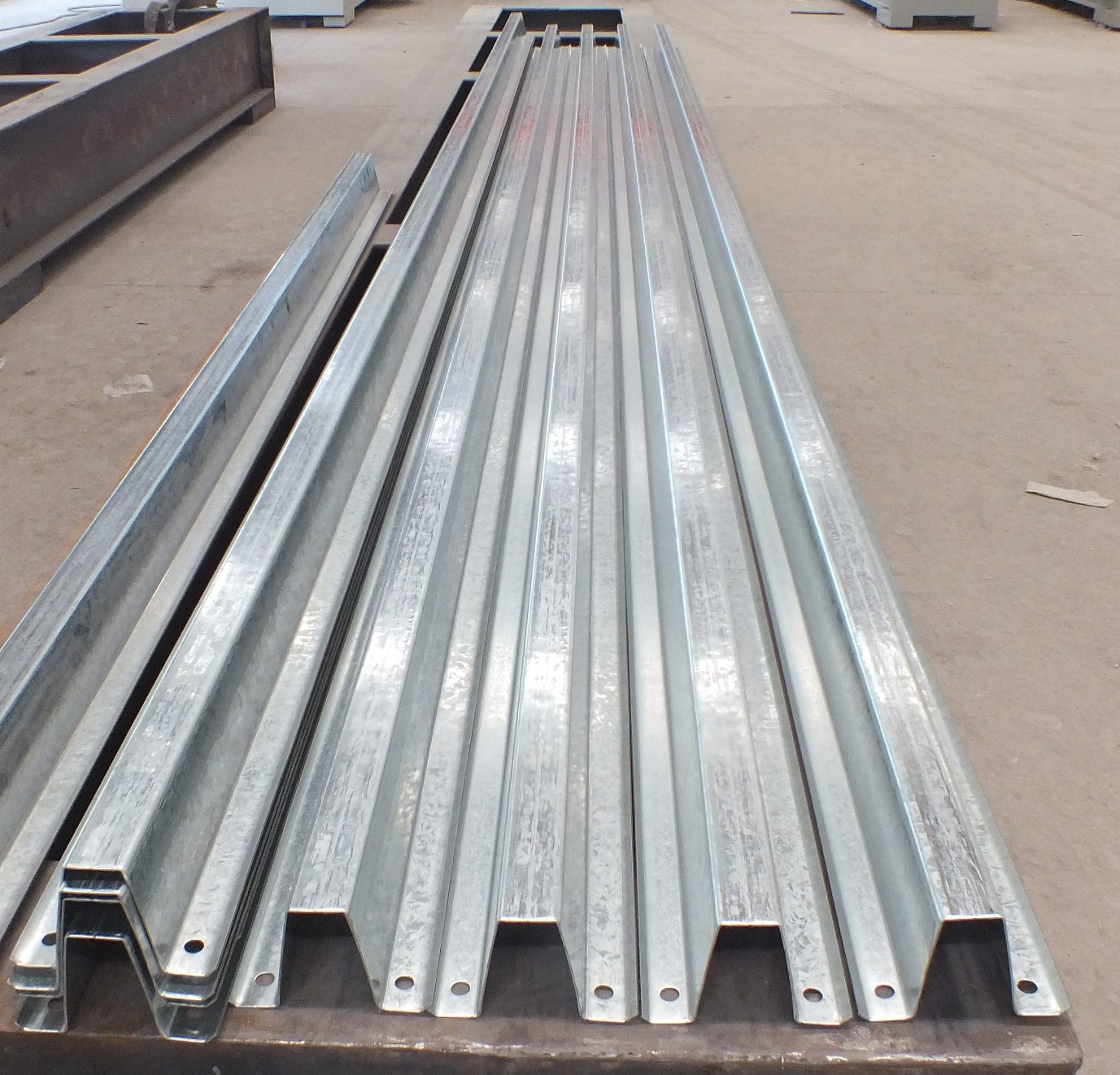

ⅰ طراحی نمایه


رادیوهای داخلی خم شدن صفحه: 3 میلیمتر

. ماده:

ضخامت مواد: 1.5 ~ 3.0mm

مواد قابل اجرا:S320GD و S350GD کویل های فولادی گالوانیزه


ⅲ.Machine اجزاء

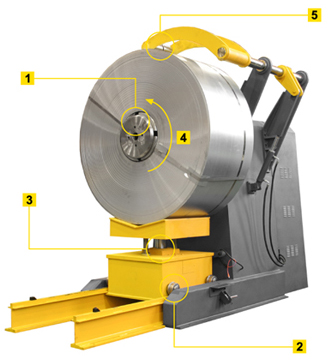

1) Decoiler هیدرولیک:یک مجموعه 10 تن

سیستم هیدرولیک، سوراخ داخلی کویل را گسترش می دهدموتور پمپ: 3KW

اینورتر فرکانس برای تنظیم سرعت چرخش،موتور: 7.5 کیلو وات

با کابینه کنترل الکتریکی، موتورسیکلت،

حداکثر عرض تغذیه: 640mm، محدوده شناسه کویل: 510 +/- 30 میلی متر.

حداکثر ظرفیت: 10TTON، با بازوی هیدرولیک، ماشین بارگیری هیدرولیک با سفر. طول نورد کلسیم کویل 3.000 میلیمتر

ماشین کویل: سکته مغزی به جلو / عقب از ماشین کویل حداکثر 3000mm

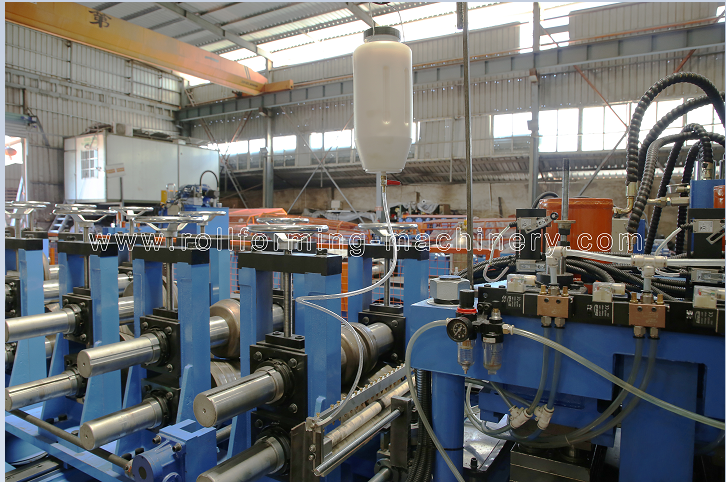

2) کارخانه نورد سرد:

آ. با تغذیه مواد تغذیه و دستگاه سطح بندی، با 7 غلطک صاف (تا 3 غلطک 4 غلتک پایین)، قطر شفت صاف =Ф955mmدقیق ماشین


ب سه سیلندر سیستم سوراخ پیش پانچ:

با ظرفیت 2 سوراخ 30x20 در هر مطبوعات،

تنظیم دستی فاصله بین سوراخ ها (ترواستال)

فاصله طولی بین سوراخ های قابل برنامه ریزی در رول تشکیل خط.

پانچ های پانچ مواد:CR12Mov (= فولاد D2)



سیستم پیش برش هیدرولیک تک سیلندر تک سیلندر:

هیدرولیک قبل از برش دستگاه،

مواد برش مواد:CR12Mov (= فولاد D2)، حرارت درمانی

موتور هیدرولیک: 11 کیلو وات (نام تجاری چین)


ج قاب بدن ساخته شده از450 # hنوع فولادی را با جوشکاری تایپ کنید

غلتکتولید شده ازابزار فولادی CR12 (D3 فولاد)، دقت ماشینکاری، عملیات حرارتی؛

شفت های تولید شده از 45 #، قطر شفت =Ф90mm / ch75mmدقیق ماشین

رانندگی گیربکس,24 مرحلهشکل دادن


موتور اصلی =22KW * 2 موتور عادی (موتور سروو)

موتور تغییر اندازه: 0.75KW X 2PCS (با نام تجاری چین)

سرعت تشکیل تقریبا .. 8m / min با توجه به 5 متر پروفیل با 3 توقف برای مشت زدن و 1 برای برش

طراحی اندازه سریع تغییر، هر اندازه تغییر در 5-10 دقیقه (بدون نیاز به تغییر غلطک ها و یا spacers مانند دستگاه سنتی قدیمی قدیمی است که طول می کشد بیش از 1-2hours برای هر تغییر اندازه تولید).

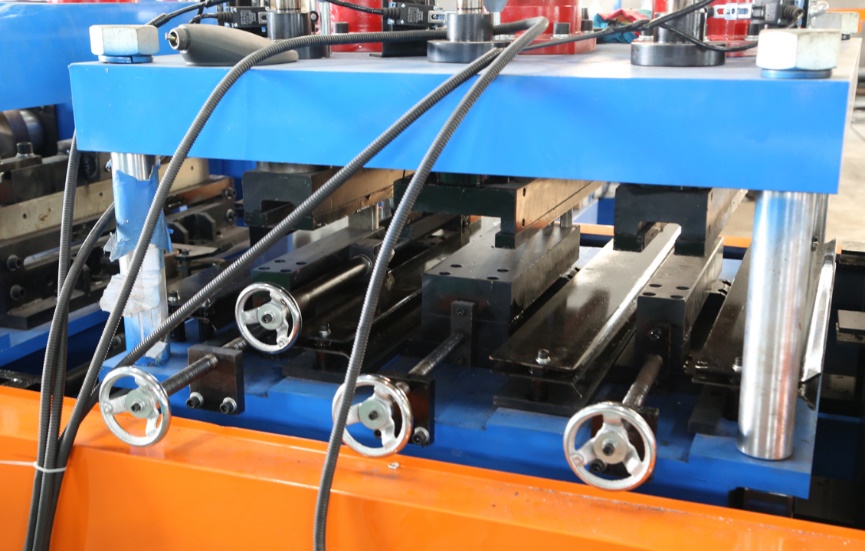

3)اختراع جهانیدستگاه برش هیدرولیک:

برش هیدرولیک، متوقف کردن برش، با برش برش؛

پس از برش و پیش برش از همان موتور هیدرولیکی استفاده می شود

نوع 3 تیغهتنظیم برای اندازه های مختلف

مواد برش مواد:CR12Mov (= فولاد D2)، حرارت درمانی

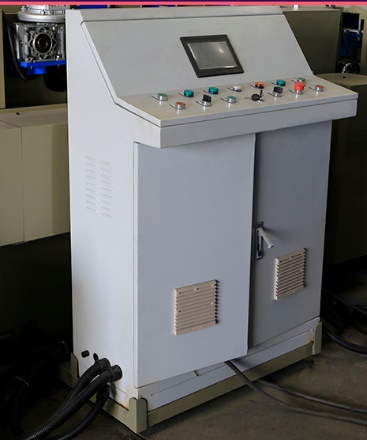

4) سیستم کنترل PLC

کنترل مقدار، طول برش به طور خودکار

همراه با: PLC، اینورتر، صفحه لمسی (هر دو زبان انگلیسی و چینی)، رمزگذار و غیره

PLC: نام تجاری زیمنس

اینورتر: نام تجاری الکتریکی Schneider

صفحه لمسی: نام تجاری زیمنس

رمزگذار: مارک Omron (ژاپن)

تحمل به طول تحمل ± 1 میلیمتر

کنترل ولتاژ 24V

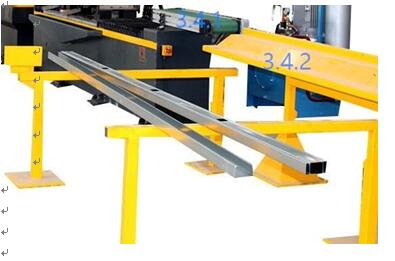

5) خروج از قفسه:

جدول اتوماتیک 6 متر اتوماتیکمنبع هوا توسط خریدار ارائه خواهد شد

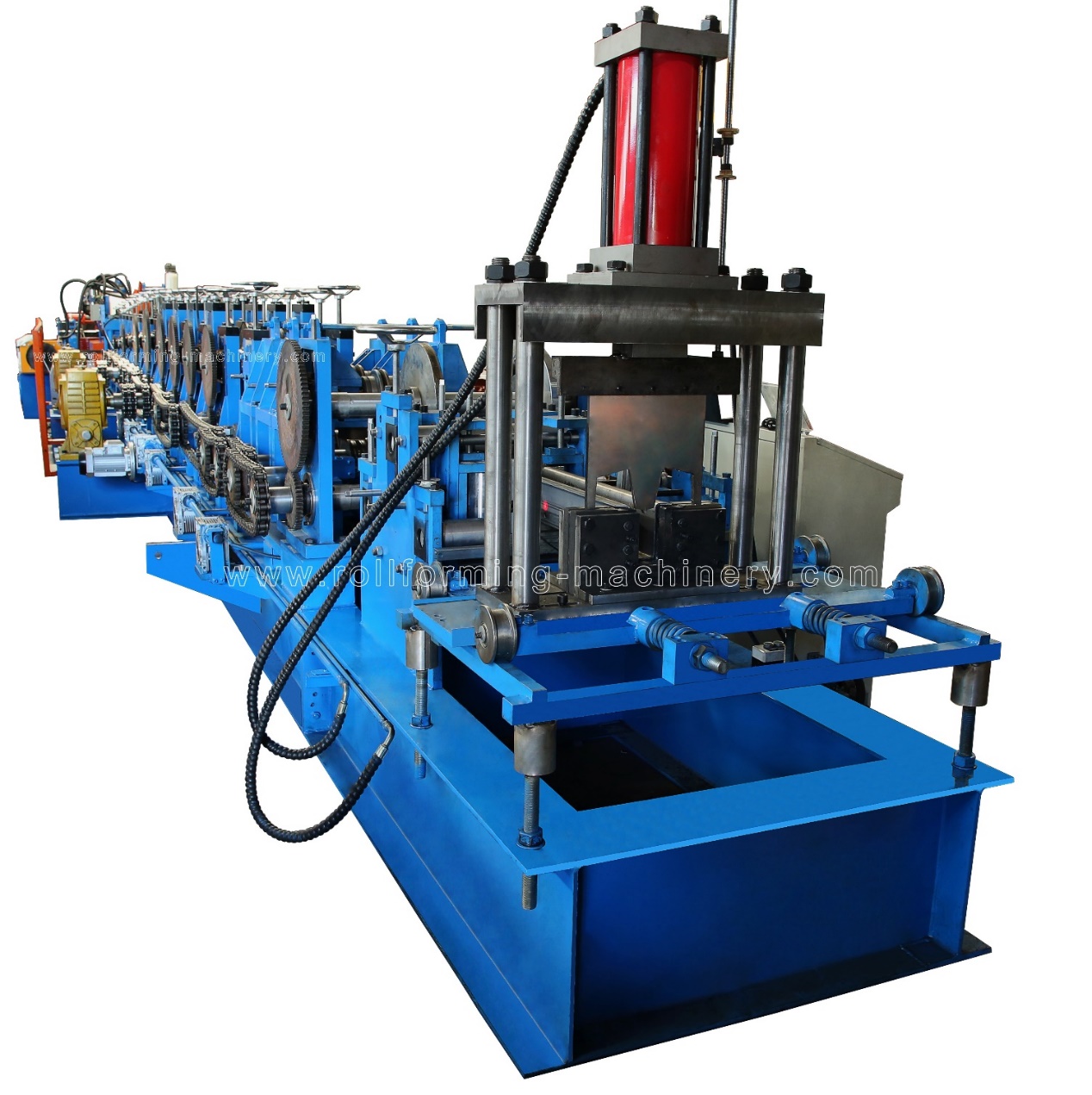

تصویر ماشین (فقط برای مرجع)
