دستگاه رول فرمینگ پانل سقفی نوع دنده برای نمایه YX22-265-1060

به اشتراک گذاشتن برای:

دستگاه رول فرمینگ پانل سقفی نوع دنده برای نمایه YX22-265-1060

فروش داغ در فیلیپین

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
YX22-265-1060
نام تجاری:
BMS

مشخصات

22-1060

توضیحات محصول

مواد	مواد قابل اجرا	PPGI
	ضخامت مواد	0.3-0.6 میلی متر
	با قدرت تسلیم	235-345 مگاپاسکال
کویل	عرض تغذیه	1219 میلی متر
	محدوده شناسه سیم پیچ	508mm±30mm
	ظرفیت	حداکثر7 تن
دستگاه	قاب پایه	H450 نوع فولاد با جوش
	ضخامت دیواره جانبی	Q235 t18mm
	مواد غلتکی	45# فولاد، روکش کروم سخت
	ایستگاه غلتکی	18 مرحله برای تشکیل
	قطر شفت	ф70 میلی متر، پردازش با فرکانس بالا
کاتر	سختی	عملیات حرارتی تا HRC58-62 درجه
کاتر	تحمل برش	≤±1 میلی متر
قدرت	راه رانندگی	انتقال دنده / چرخ دنده
	موتور اصلی	11 کیلووات، کنترل سرعت فرکانس
	موتور پمپ برای برش	4 کیلو وات
سیستم کنترل PLC	معکوس کننده	اشنایدر الکتریک/DELTA (مارک تایوان)
	صفحه لمسی	WEINVIEW (مارک تایوان)
	رمزگذار	KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی)
	کنترل ولتاژ	24 ولت

جریان کار

8T Hydraulic Decoiler→دستگاه پیش برش دستی →دستگاه راهنمای تغذیه → سیستم رول فرمینگ → دستگاه برش پست هیدرولیک → قفسه خروجی

056T6YSR%8K1K)FZVY

مشخصات فنی

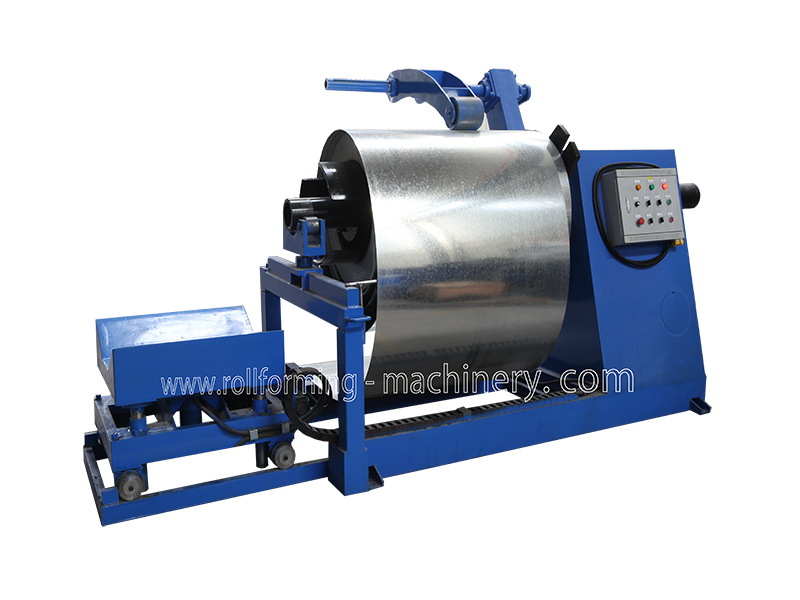

1) 7T Decoiler هیدرولیک: یک مجموعه

انقباض و توقف سوراخ داخلی کویل فولادی کنترل هیدرولیک

دستگاه تغذیه خودکار و خود توقف

قطر خارج:1600 میلی متر

موتور:3 کیلو واتموتور پمپ روغن:2.2 کیلو وات

ظرفیت:حداکثر 7 تن، با ماشین کویل 7吨放料机带托料小车（板机）

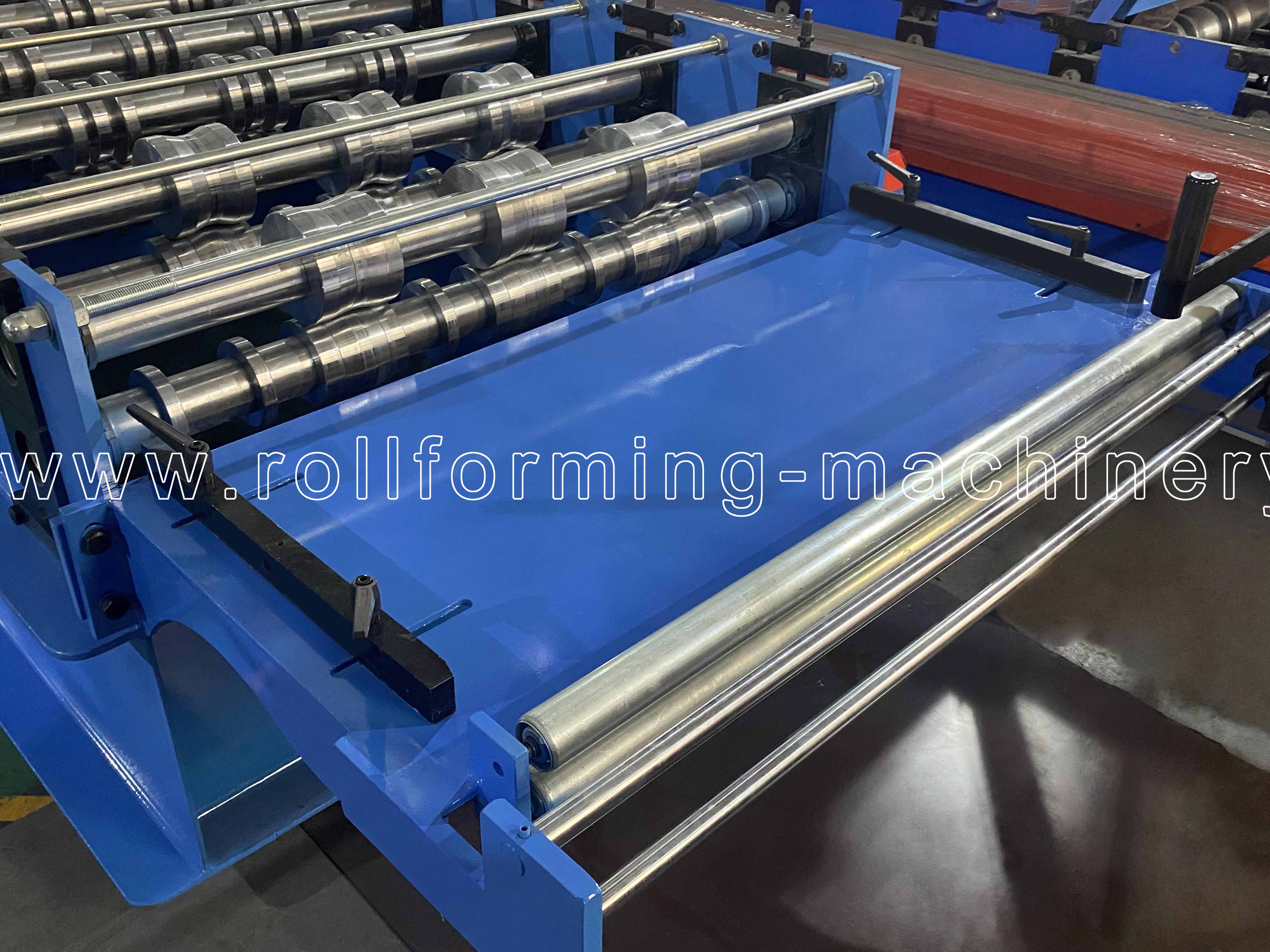

2) دستگاه پیش کاتر پنل سقفی YX22-265-1060

نام تجاری: BMS اصل: چین

با راهنمای مواد تغذیه، از هدر رفتن مواد جلوگیری کنید

2022_11_24_15_11_IMG_2468

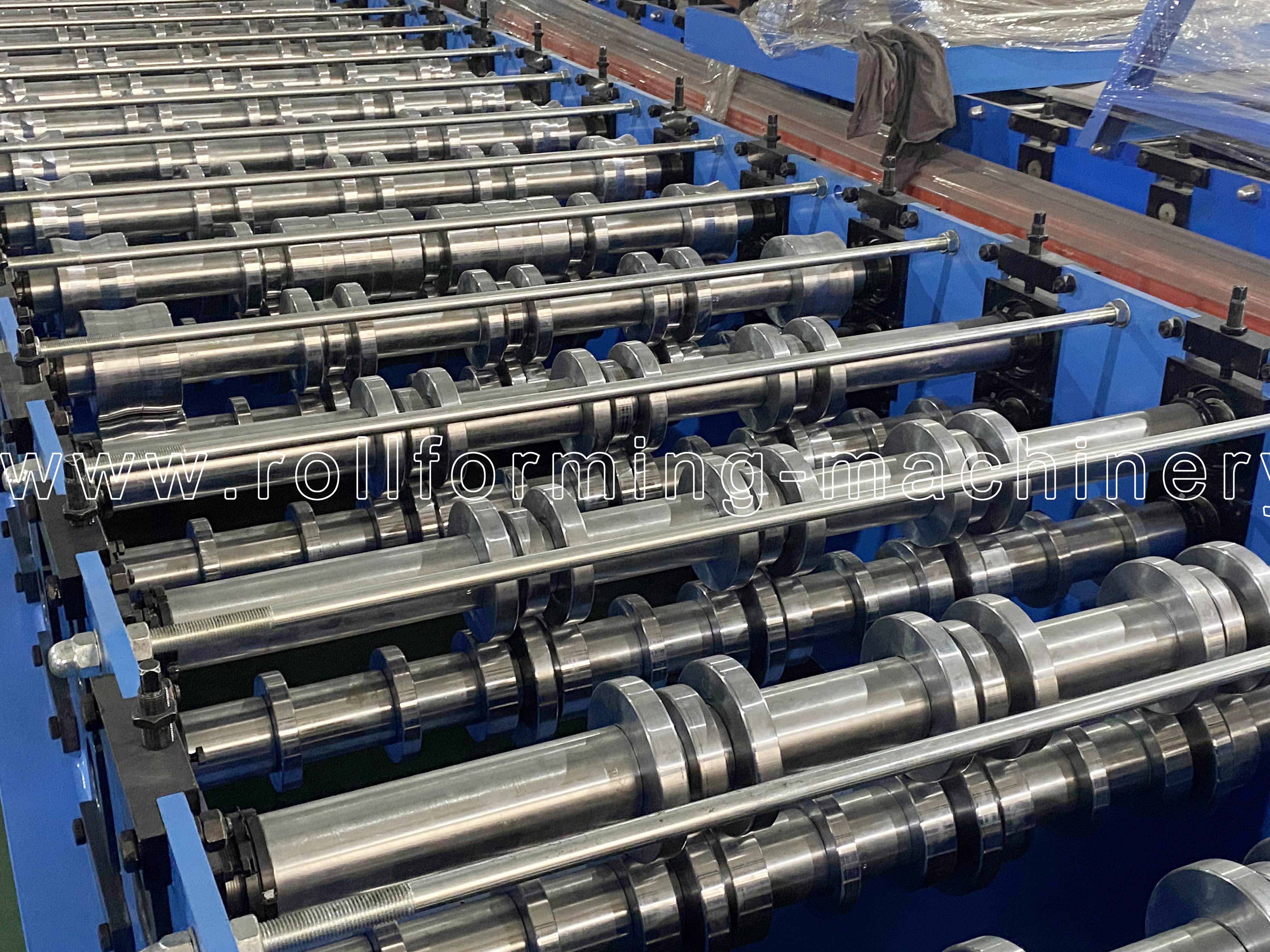

3) ماشین اصلی

غلطک ساخته شده از کیفیت بالا فولاد 45#, تراش CNC, عملیات حرارتی.

با پوشش سیاه یا پوشش کروم سخت برای گزینه ها.

قاب بدنه ساخته شده از 450# H نوع فولاد با جوش

2022_11_24_15_12_IMG_2490

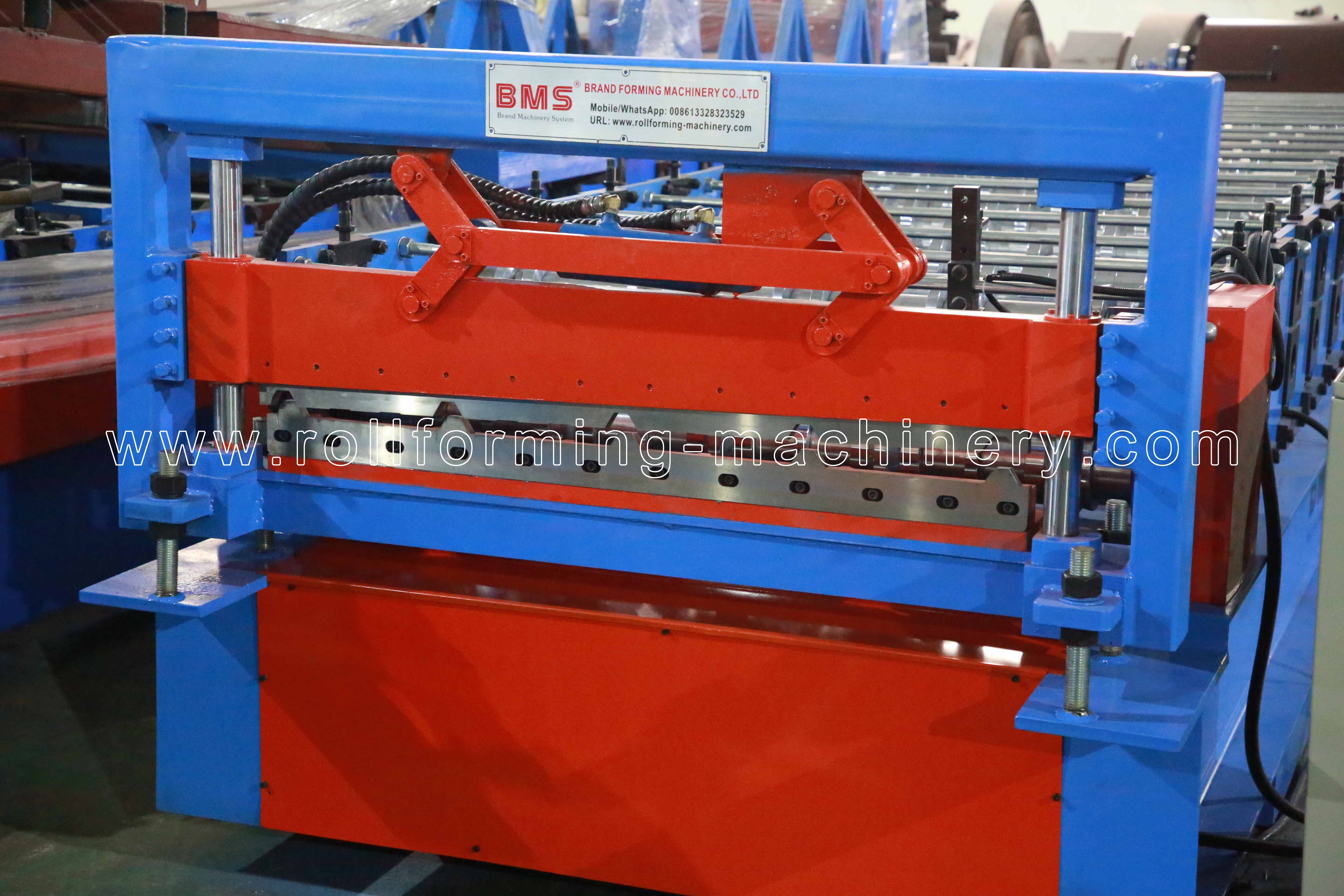

4) YX22-265-1060 پست کاتر دستگاه پانل سقف

پست برای برش، توقف برای برش، دو تکه نوع طرح تیغه برش
موتور هیدرولیک:4 کیلو واتفشار برش:0-16 مگاپاسکال
مواد ابزار برش:Cr12MoV(= فولاد SKD11)، عملیات حرارتی به HRC58-62

با حداقل یک میلیون بار کاهش عمر
قدرت برش توسط ایستگاه هیدرولیک موتور اصلی تامین می شود

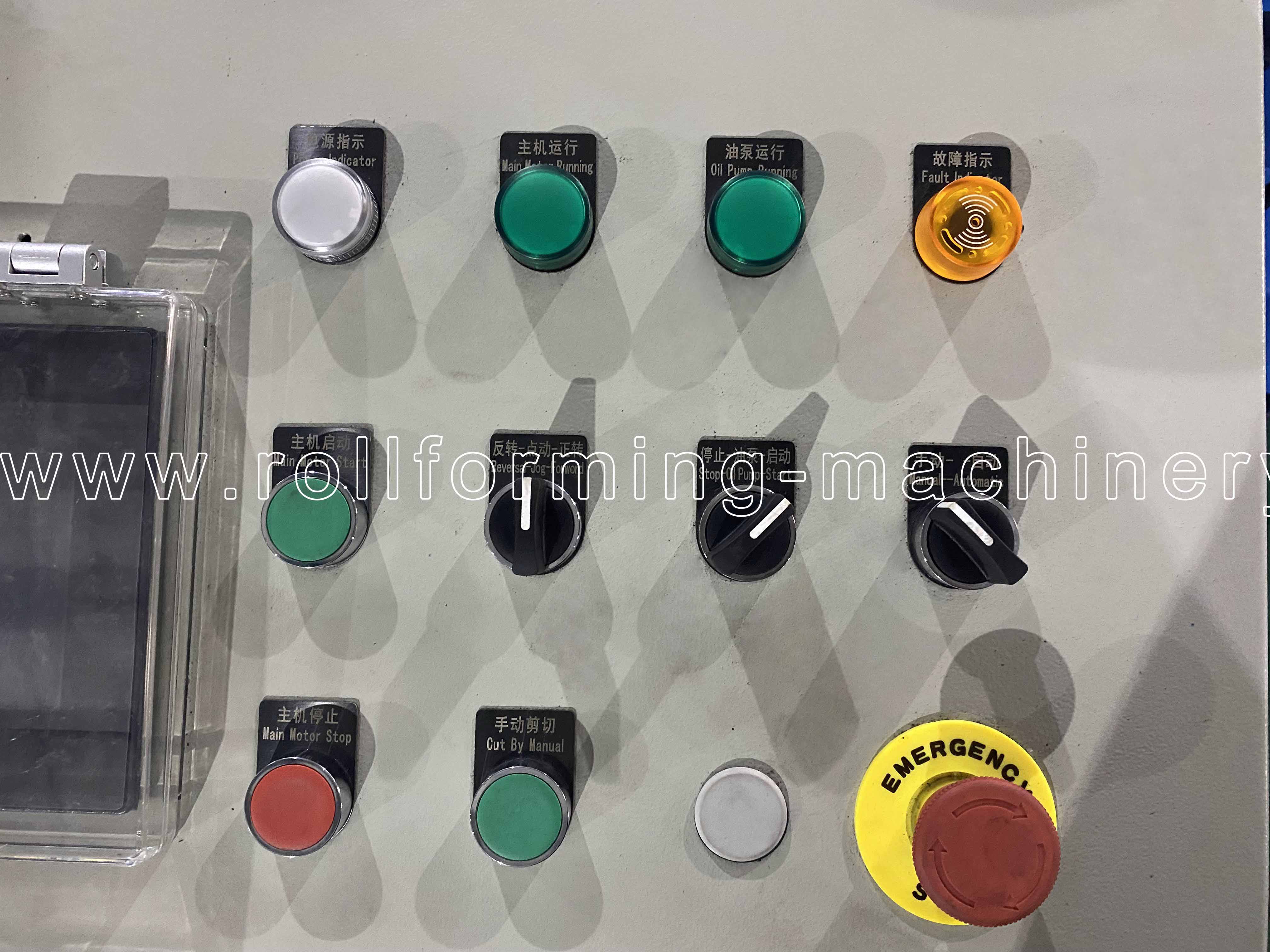

5) سیستم کنترل PLC

کنترل مقدار و طول برش به صورت خودکار.

داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره

2022_11_24_15_02_IMG_2443

6) خروج از قفسه:سه واحد

20200316171137_19269

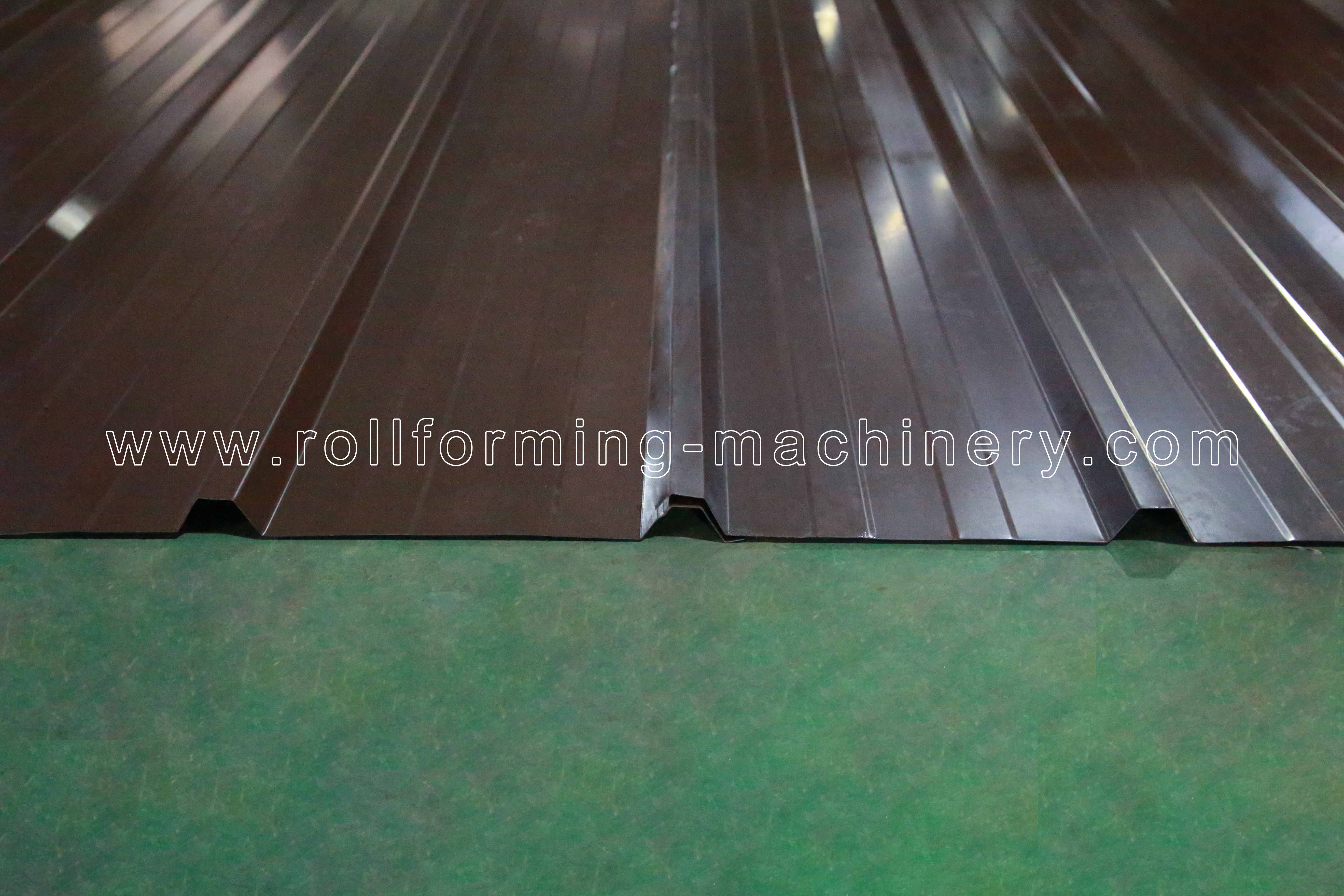

7) نمایش محصول

بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل در مسافت های طولانی.

20190812102601_56964

خدمات پس از فروش

1 گارانتی است 24 ماه ها پس از اینکه مشتری دستگاه را دریافت کرد.
در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم هزینه اضافی.
