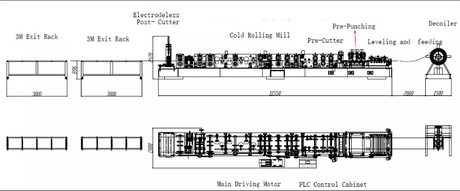

این دستگاه رول فرمینگ پرلین CZ از سه قسمت اصلی شامل uncoiler، ایستگاه شکل دهی و بخش برش بخش تشکیل شده است.تقریباً مطابق با هشت بخش زیر عمل می‌کند: لحن‌کش دستی/حلقه‌گیر هیدرولیک ← راهنمای تغذیه ← تسطیح ← پیش پانچ و برش اختیاری ← آسیاب رول اصلی ← چاقوی پس از برش هیدرولیک ← سیستم کنترل PLC → پایه تخلیه.در این مقاله به معرفی مختصری از این قطعات دستگاه رول فرمینگ پرلین CZ می پردازیم.
در زیر فهرست مطالب آمده است
دستگاه تغذیه و تسطیح
دستگاه سوراخ کننده
ماشین اصلی
دستگاه برش هیدرولیک عقب
سیستم کنترل PLC
قفسه خروجی
دستگاه تغذیه و تسطیح

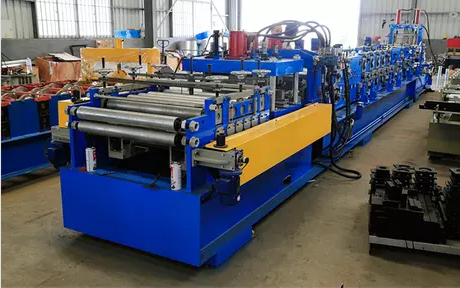

بازکن از دستگاه رول فرمینگ پرلین CZ با راهنمای تغذیه و دستگاه تسطیح دارای هفت محور دستگاه تسطیح است که در سه قسمت بالایی و چهار محور پایینی چیده شده است.فریم اصلی یون کویل از فولاد مقطع H450 جوش داده شده با ضخامت دیواره جانبی Q235 t30mm ساخته شده است.شفت از فولاد 45# با قطر φ120mm ساخته شده است.روکش کروم سخت و پردازش دقیق.
دستگاه سوراخ کننده
دستگاه پانچ دستگاه رول فرمینگ پرلین CZ با چهار قالب پانچ، موتور هیدرولیک 37 کیلووات و محدوده فشار هیدرولیک 0-25 مگاپاسکال است.مواد ابزار پانچ از فولاد قالب Cr12MoV استفاده می کند، عمر پانچ حدود 1 میلیون بار است، عملیات حرارتی HRC58-62 درجه است.دستگاه پانچ 2 سیلندر، در مجموع به چهار قالب پانچ 19x64، 23x29، 20x65، و 24x30 نیاز است.
ماشین اصلی
قاب بدنه ساخته شده از فولاد H450 جوش داده شده، غلتک های ساخته شده از فولاد Cr12، تراش CNC، قطر شفت عملیات حرارتی ф95، ماشین کاری دقیق.درایو گیربکس، غلطک های بالا و پایین با قدرت.طراحی ساختار ستون، طاق یادبود چدنی، ضخامت 55 میلی متر است.درایو گیربکس، حدود 19 مرحله شکل می گیرد.قدرت موتور اصلی حدود 45 کیلووات است، با استفاده از موتور کاهنده کنترل سرعت تبدیل فرکانس سری K.لغزنده 150 * 150 میلی متر است و پیچ ها همه از درجه 8.8 هستند تا اطمینان حاصل شود که ساختار دستگاه محکم است.دستگاه می تواند برای مدت طولانی کار کند و عمر طولانی دارد، سرعت قالب گیری واقعی 12-16 متر در دقیقه است.علاوه بر این دستگاه رول فرمینگ پرلین CZ مجهز به دستگاه خنک کننده آب است که می تواند محصولات بهتری تولید کند.
دستگاه برش هیدرولیک عقب
واحد برش پس هیدرولیک در مجموع به دو قالب برش، یک طرح کاتر سه تکه و یک موتور هیدرولیک بدون سقوط 37 کیلووات نیاز دارد.یک ایستگاه هیدرولیک با واحد پانچ مشترک است و قدرت برش توسط یک ایستگاه هیدرولیک جداگانه تامین می شود.
سیستم کنترل PLC
دستگاه شکل دهی رول purlin CZ از یک سیستم کنترل PLC استفاده می کند که می تواند فرآیند تولید را خودکار کند.اپراتور فقط باید داده های تولید را روی صفحه لمسی وارد کند، مانند دسته تولید، تعداد، طول و غیره. سیستم کنترل PLC را می توان در ترکیب با یک اینورتر، رمزگذار و غیره تکمیل کرد.
قفسه خروجی
دستگاه رول فرمینگ purlin CZ دارای قفسه خروجی با غلتک برای جابجایی آسان محصول نهایی می باشد.
