قفسه پالت قفسه P Beam Roll Forming Machine (Step Beam Roll Forming Machine)

به اشتراک گذاشتن برای:

قفسه پالت قفسه P Beam Roll Forming Machine (Step Beam Roll Forming Machine)

دستگاه شکل دهی رول لوله پی قفسه تک سایز (دستگاه شکل دهی رول پرتو مرحله ای)

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
YX125-70
نام تجاری:
BMS

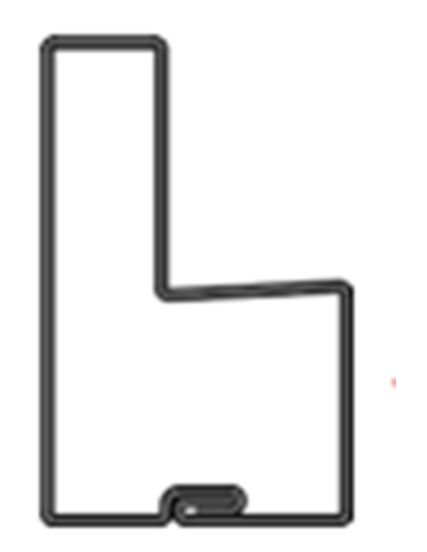

مشخصات

F)M2IB_NB%LP99R81078

توضیحات محصول

مواد	مواد قابل اجرا	فولاد گالوانیزه (GI)، فولاد رول سرد (CRC)
	ضخامت مواد	1.5-2.0 میلی متر
	با قدرت تسلیم	G340-550Mpa
کویل	عرض تغذیه	300 میلی متر
	محدوده شناسه سیم پیچ	508mm±30mm
	ظرفیت	حداکثر3 تن
دستگاه	قاب پایه	H450 نوع فولاد با جوش
	مواد غلتکی	GCr15 فولاد (=EN31 فولاد)
	ایستگاه غلتکی	28 پله شکل دادن
	قطر شفت	ф80، ماشینکاری دقیق.
کاتر	سختی	عملیات حرارتی تا HRC58-62 درجه
کاتر	تحمل برش	≤±1 میلی متر
قدرت	راه رانندگی	انتقال دنده / چرخ دنده
	موتور اصلی	11 کیلو وات
	موتور پمپ برای برش	4 کیلو وات
سیستم کنترل PLC	معکوس کننده	اشنایدر الکتریک/DELTA (مارک تایوان)
	صفحه لمسی	WEINVIEW (مارک تایوان)
	رمزگذار	KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی)
	کنترل ولتاژ	24 ولت

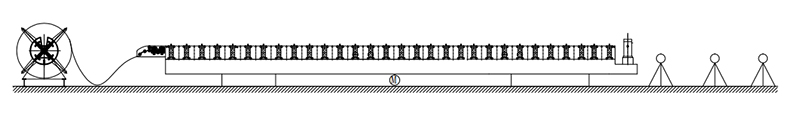

جریان کار

دیکویل → تغذیه راهنما → سیستم شکل دهی رول → خودکار دستگاه برش اره پستی → قفسه خروجی

20200227150829_41783

مشخصات فنی

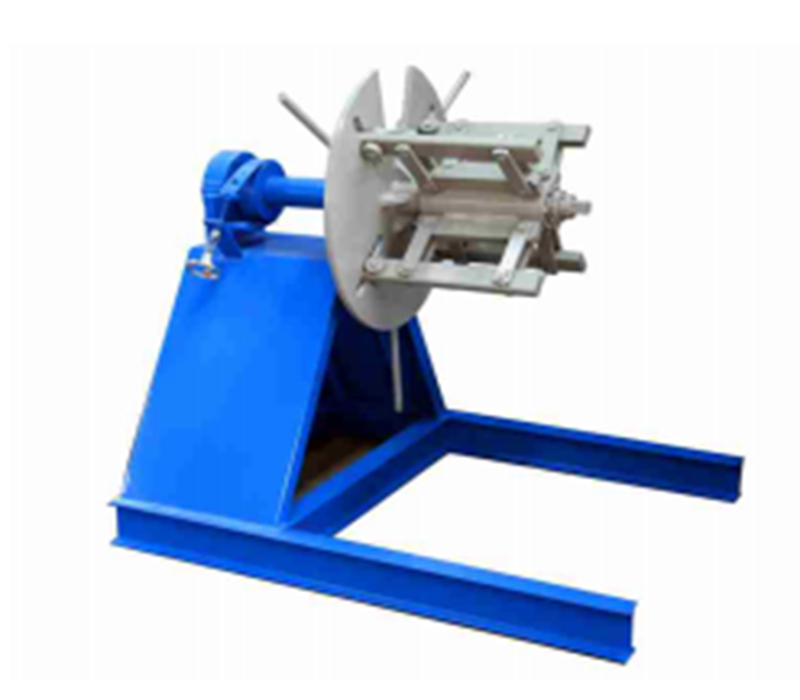

1) Decoiler دستی: یک مجموعه

بدون برق، انقباض و توقف سوراخ داخلی سیم پیچ فولادی را به صورت دستی کنترل کنید.

حداکثر عرض تغذیه: 300 میلی مترمحدوده شناسه سیم پیچ 508mm±30mm.ظرفیت: حداکثر3 تن

20190829172813_25968

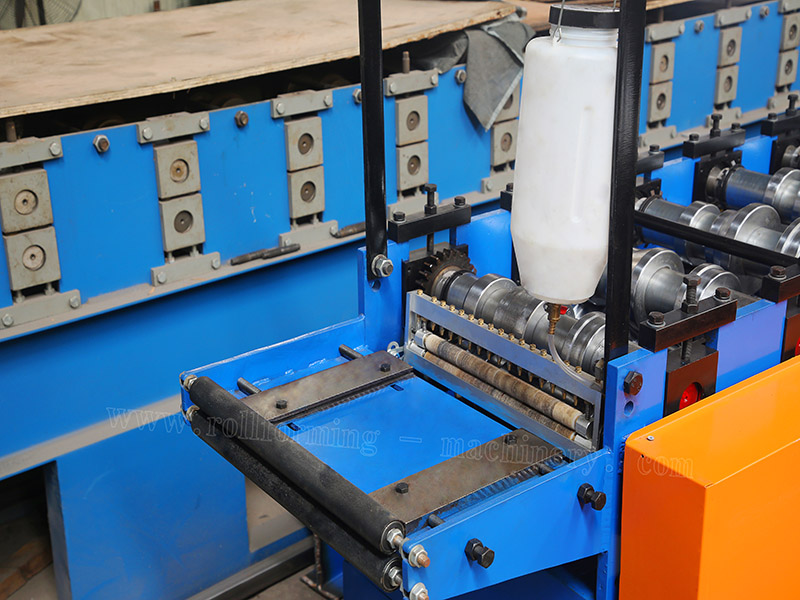

2) راهنمای تغذیه

20200227150914_39603

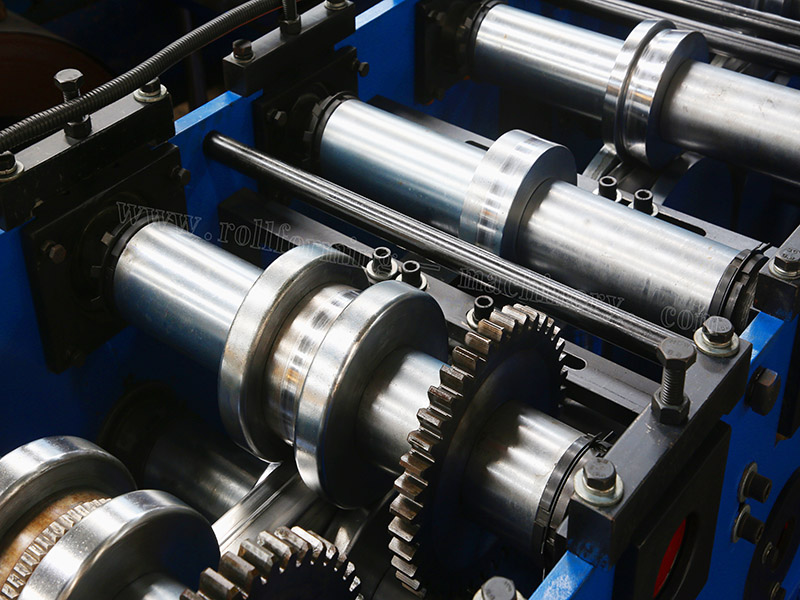

3) ماشین اصلی

با راهنمای مواد تغذیه، قاب بدن ساخته شده از H450 نوع فولاد با جوش
ضخامت دیواره جانبی: Q235 t18mm.
غلتک های تولید شده از GCr15 فولاد (=EN31 فولاد),HRC58-62
قطر شفت=ф80، ماشینکاری دقیق
چرخ دنده / چرخ دنده، در مورد 28 مرحله ای شکل دادن.
موتور اصلی =11 کیلو وات , کنترل سرعت فرکانس.

20200227151003_53907

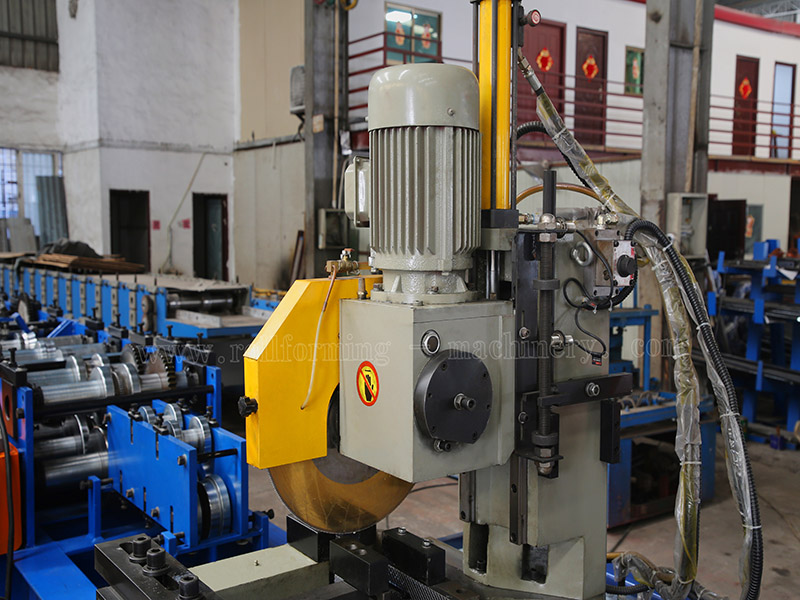

4) دستگاه برش اره خودکار

پست برای برش، توقف برای برش، موتور: 4 کیلو وات

20200227151120_40083

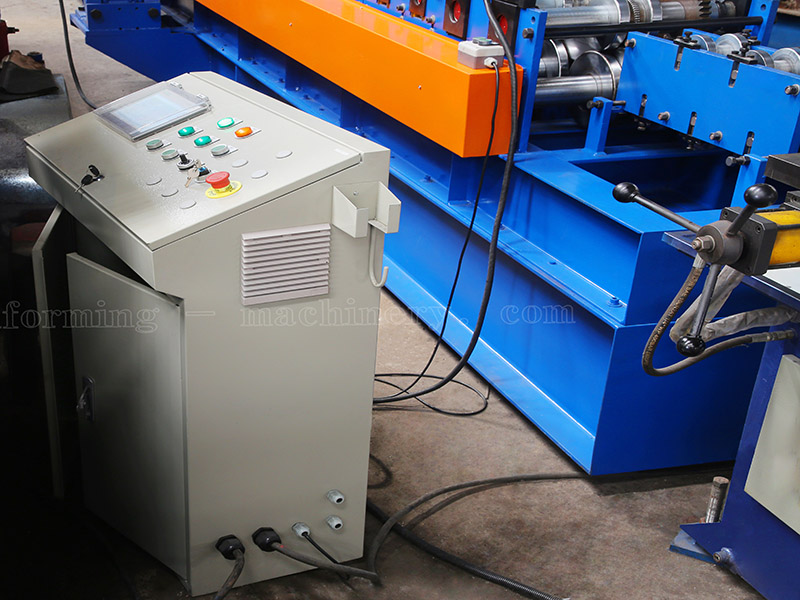

5) سیستم کنترل PLC

مقدار و طول برش را به صورت خودکار کنترل کنید.
داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره

20200227151157_81901 (1)

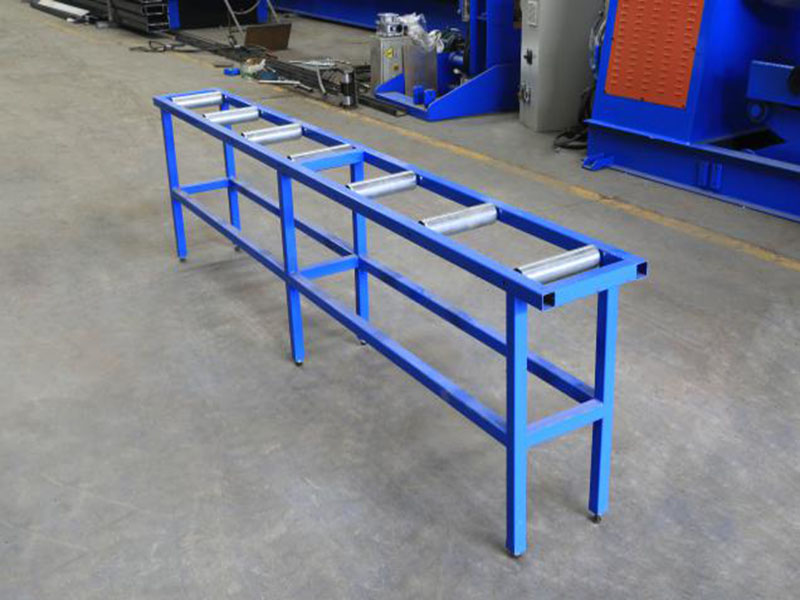

6) از Rack خارج شوید

بدون برق، دو واحدبا غلتک روی آن برای جابجایی آسان.

20190829174228_63791

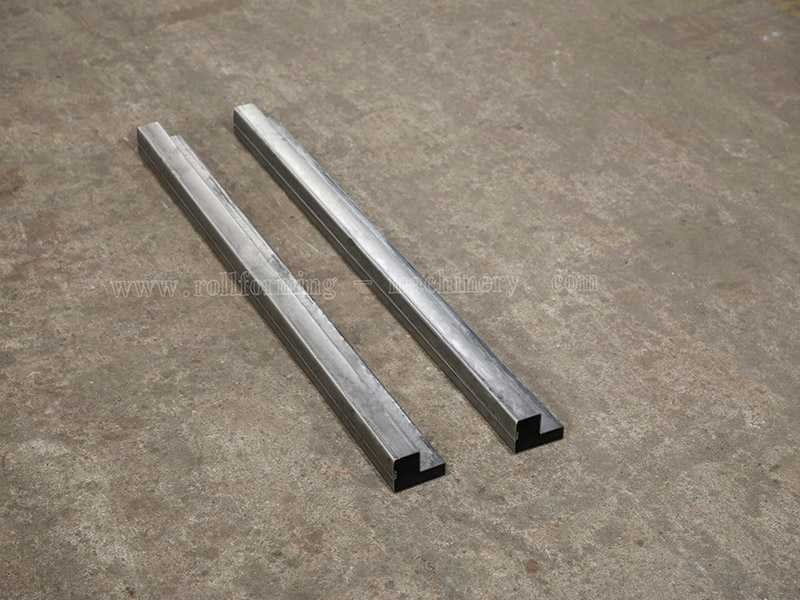

7) نمایش محصول

20200227151210_55329

بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل در مسافت های طولانی.

20190812102601_56964

شرایط تجارت

1. حداقل مقدار سفارش (MOQ): 1 مجموعه
2. زمان تحویل: حدود 45 روز کاری
3. بندر بارگیری: بندر Xiamen
4. نوع پرداخت: توسط T/T یا توسط L/C
5. صادرات: به بیش از 50 کشور و منطقه، از جمله تایوان، انگلستان، فرانسه، سنگاپور، یونان، استرالیا، ایالات متحده آمریکا، مکزیک، برزیل، شیلی، بولیوی، ترینیداد، اسرائیل، عربستان سعودی و غیره
