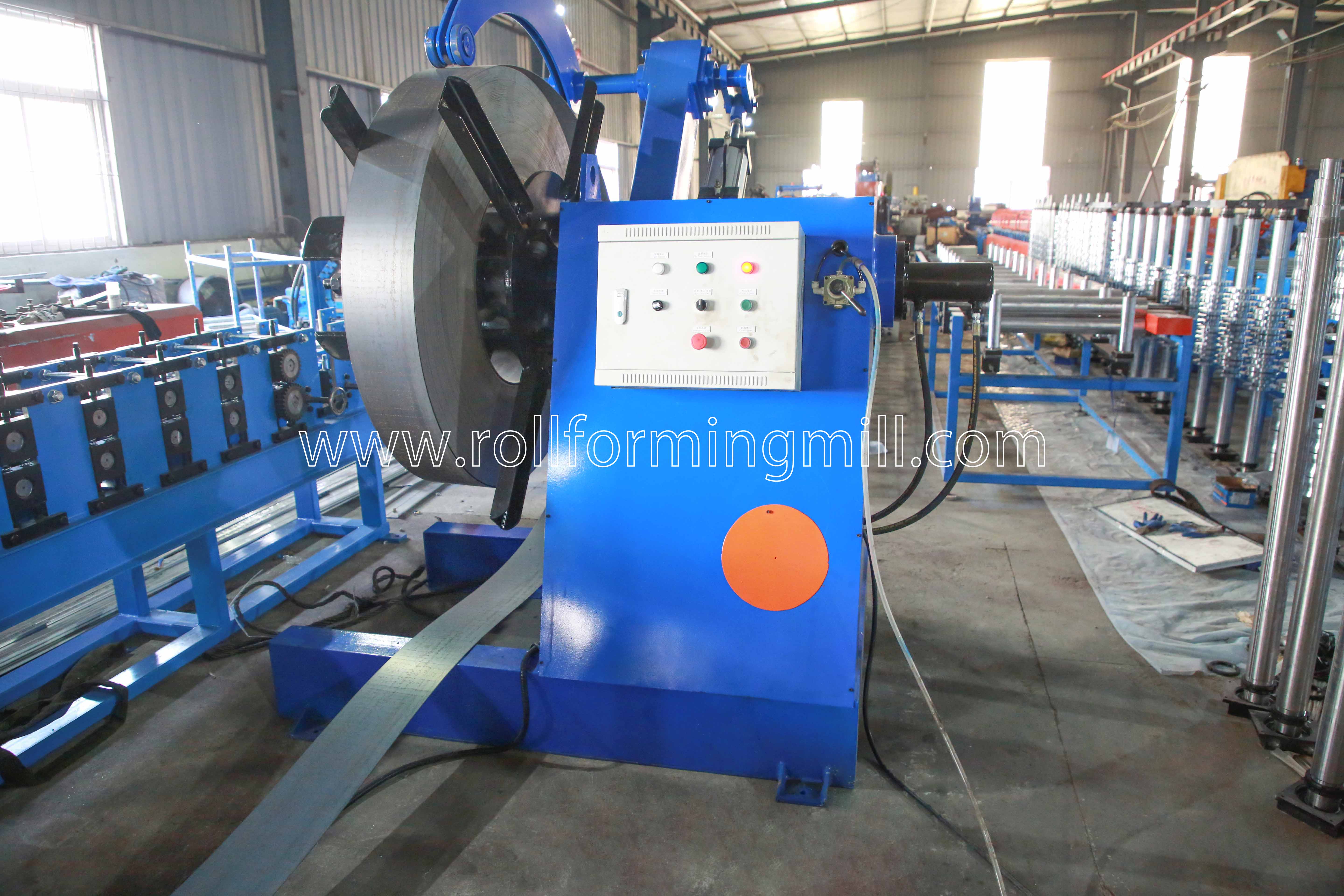

1) 5 تن Decoiler هیدرولیک: یک مجموعه
انقباض و توقف داخلی کویل فولادی کنترل هیدرولیک
حداکثرعرض تغذیه:600 میلی متر
محدوده شناسه سیم پیچ:30±508 میلی متر،قطر خارج:1600 میلی متر
حداکثر ظرفیت:5 تن,موتور:3 کیلو وات,کنترل سرعت فرکانس
موتور پمپ روغن:2.2 کیلو وات,با بازوی پرس
اضافه کردن قدرت تغذیه خودکار و دستگاه خود توقف

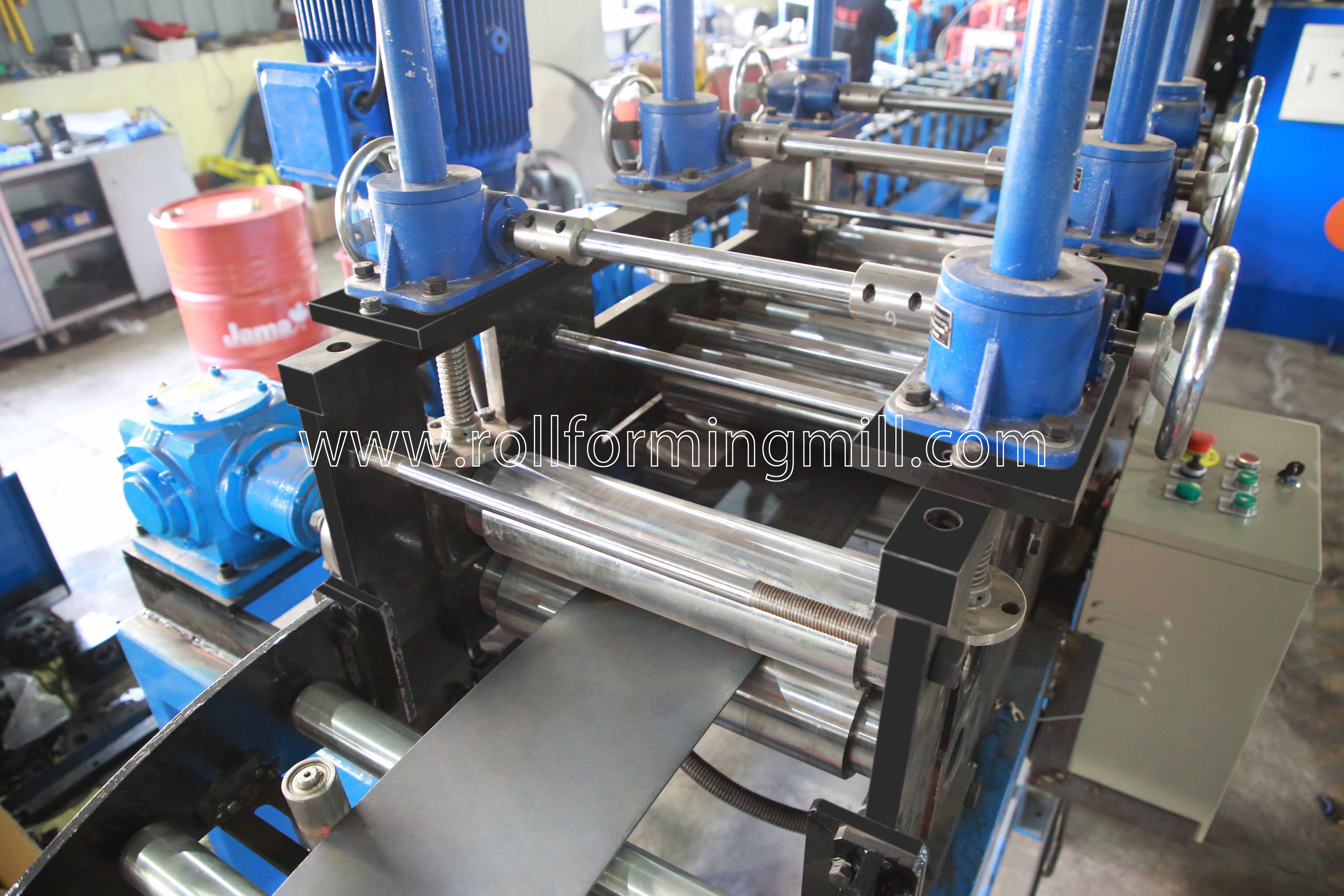

2) دستگاه تغذیه و تسطیح
بالا سه پایین چهار کاملا هفت دستگاه تسطیح شفت
شفت های تولید شده از فولاد GCr15 (= فولاد EN31)
عملیات حرارتی، HRC 58-62. قطر = φ105 میلی متر

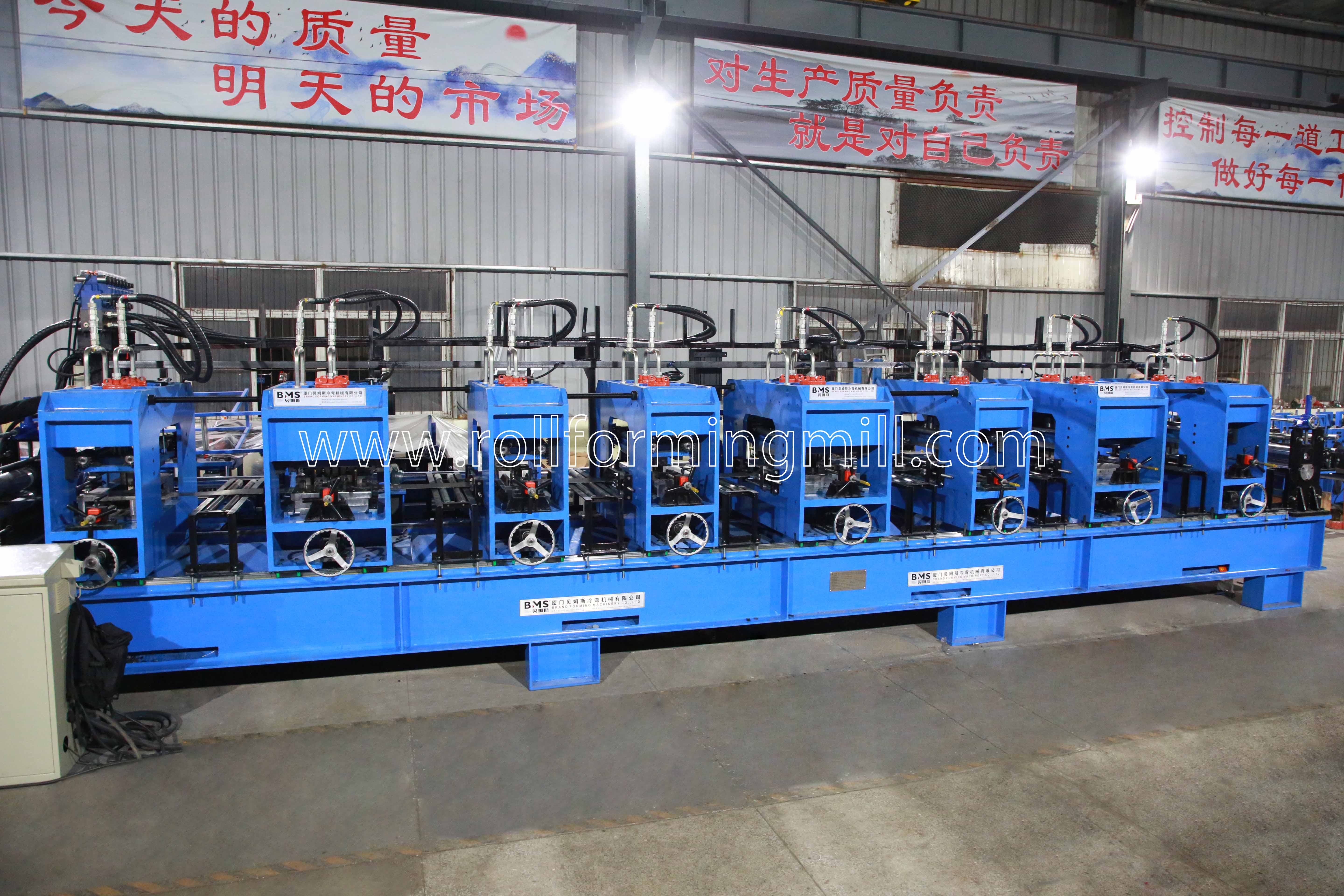

3) دستگاه پیش برش و پانچ هیدرولیک
Pre-Punching و Pre-Cutting، از s استفاده کنیدسیستم هیدرولیک آمه
موتور هیدرولیک:22 کیلو واتمحدوده فشار هیدرولیک: 0-16 مگاپاسکال
مواد ابزار پانچ و برش: فولاد قالب Cr12MoV(=SKD11 فولاد
با یک میلیون بار کاهش عمر)، عملیات حرارتی تا HRC58-62 درجه
8 سیلندر سیستم سوراخ کاری برای پانچ کردن هم روی وب و هم روی فلنج

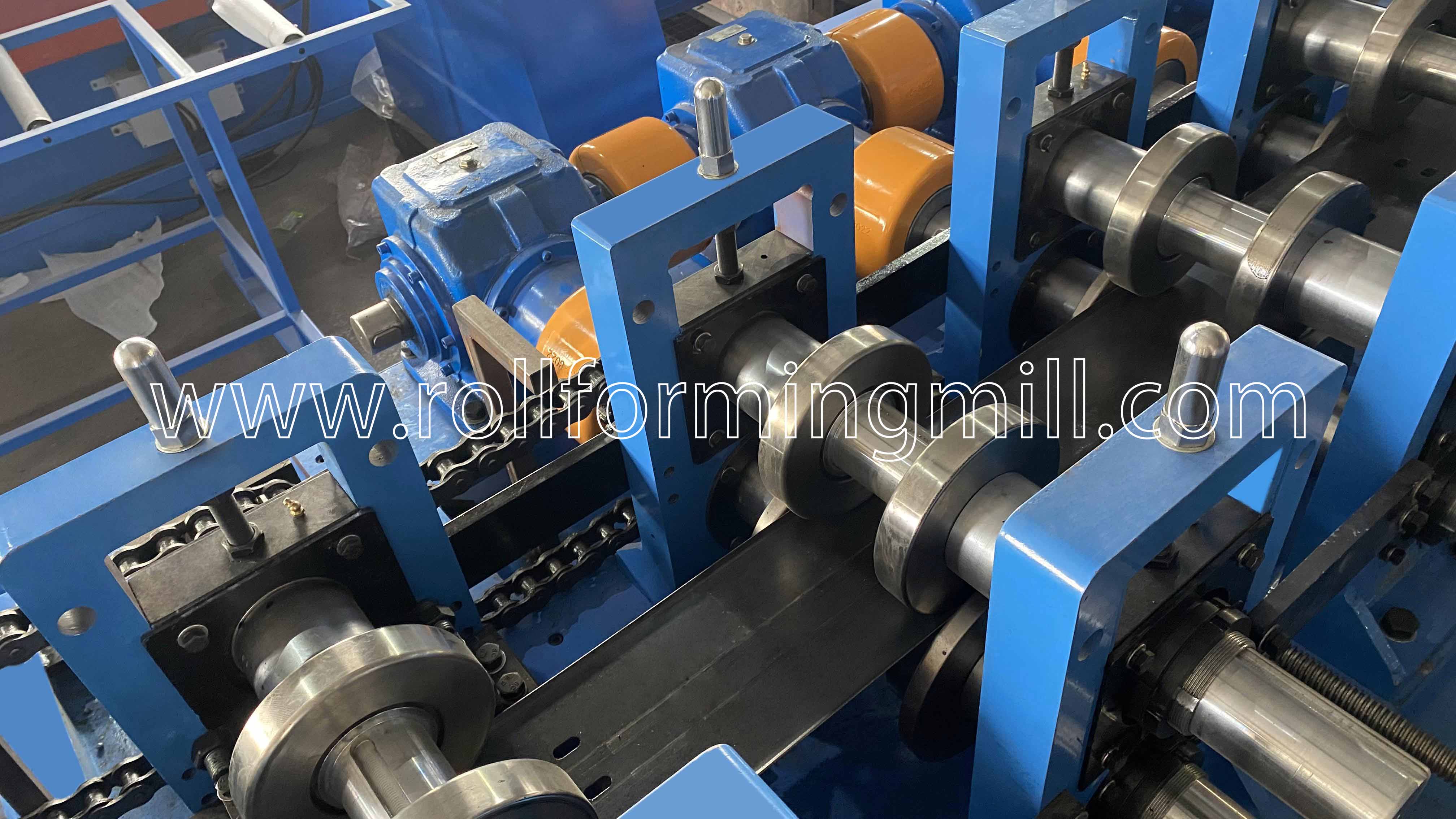

3) ماشین اصلی
غلتک های تولید شده از فولاد Cr12، ماشینکاری دقیق، روکش کروم سخت
شفت های ساخته شده از فولاد 45#، کوئنچ و تمپرینگ، کروم سخت
سرعت شکل دهی واقعی:15-20 متر در دقیقه (شامل مشت زدن و برش)

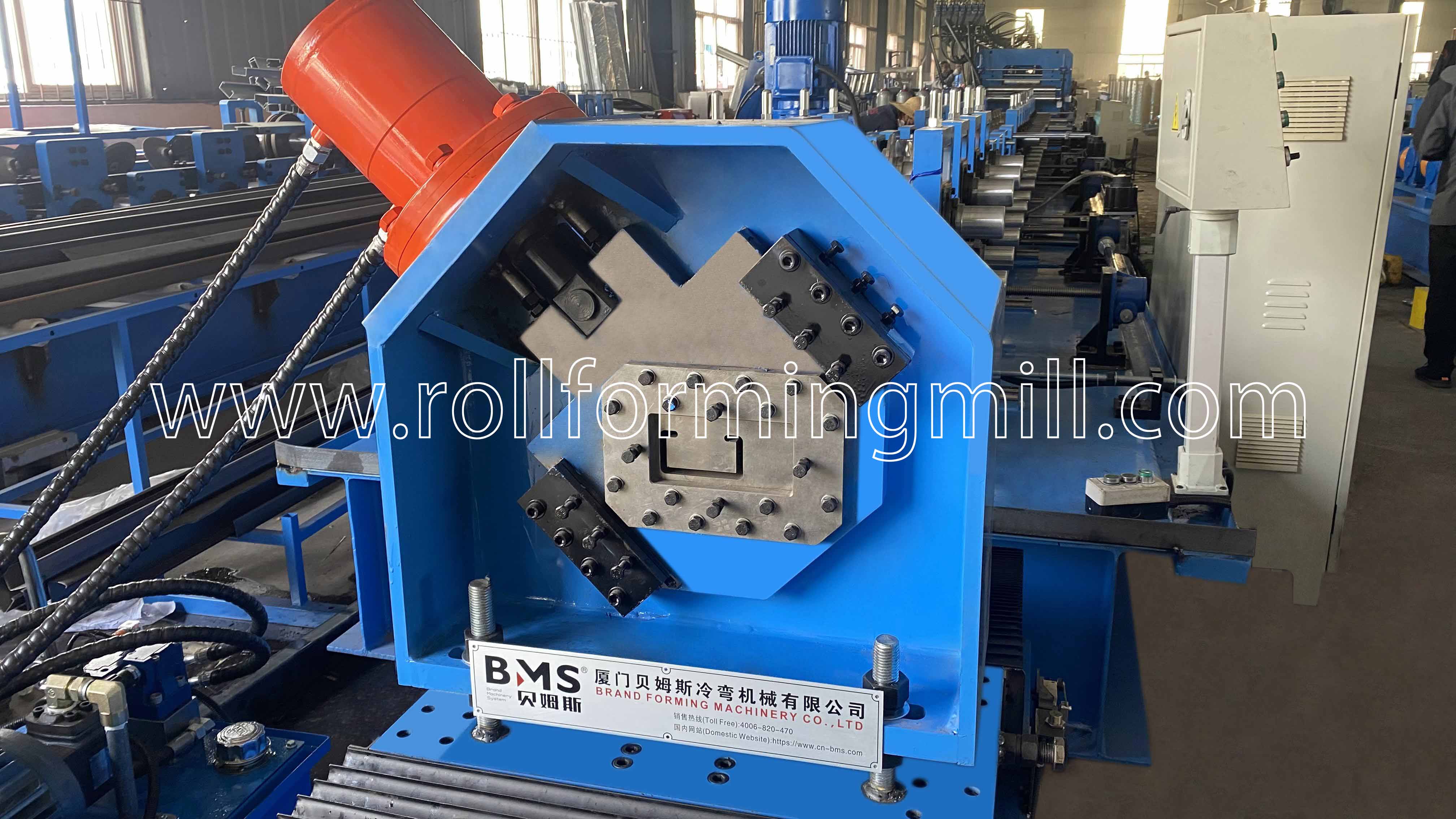

4) برش پست کنترل شده سروو
چرخش مایل هیدرولیک 45 درجه: برشی کوتاه، مقاومت برش کوچک و سرعت شیرینا سریع

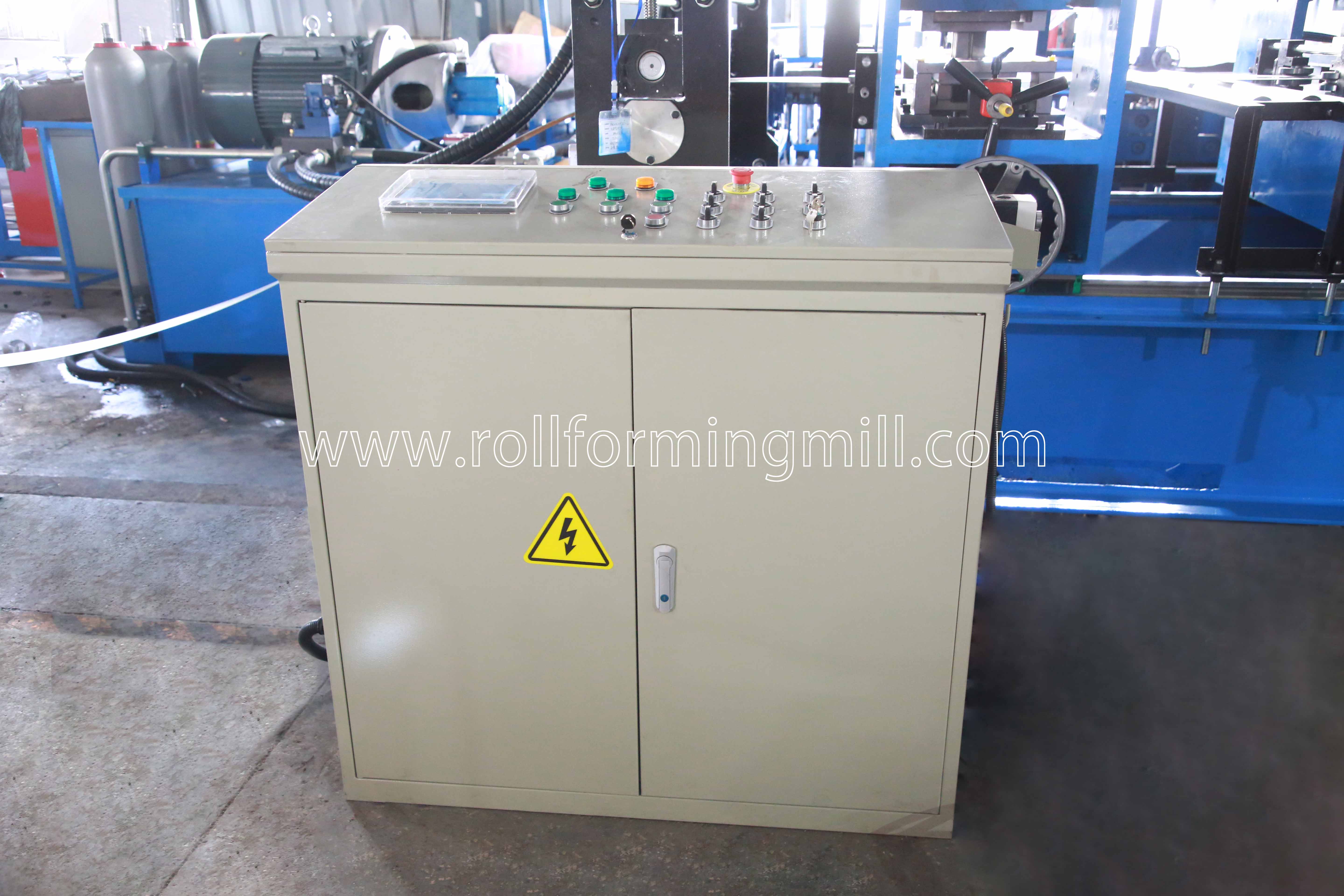

5) سیستم کنترل PLC
کنترل مقدار و طول برش به صورت خودکار.
داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره
6) خروج از قفسه: سه واحد

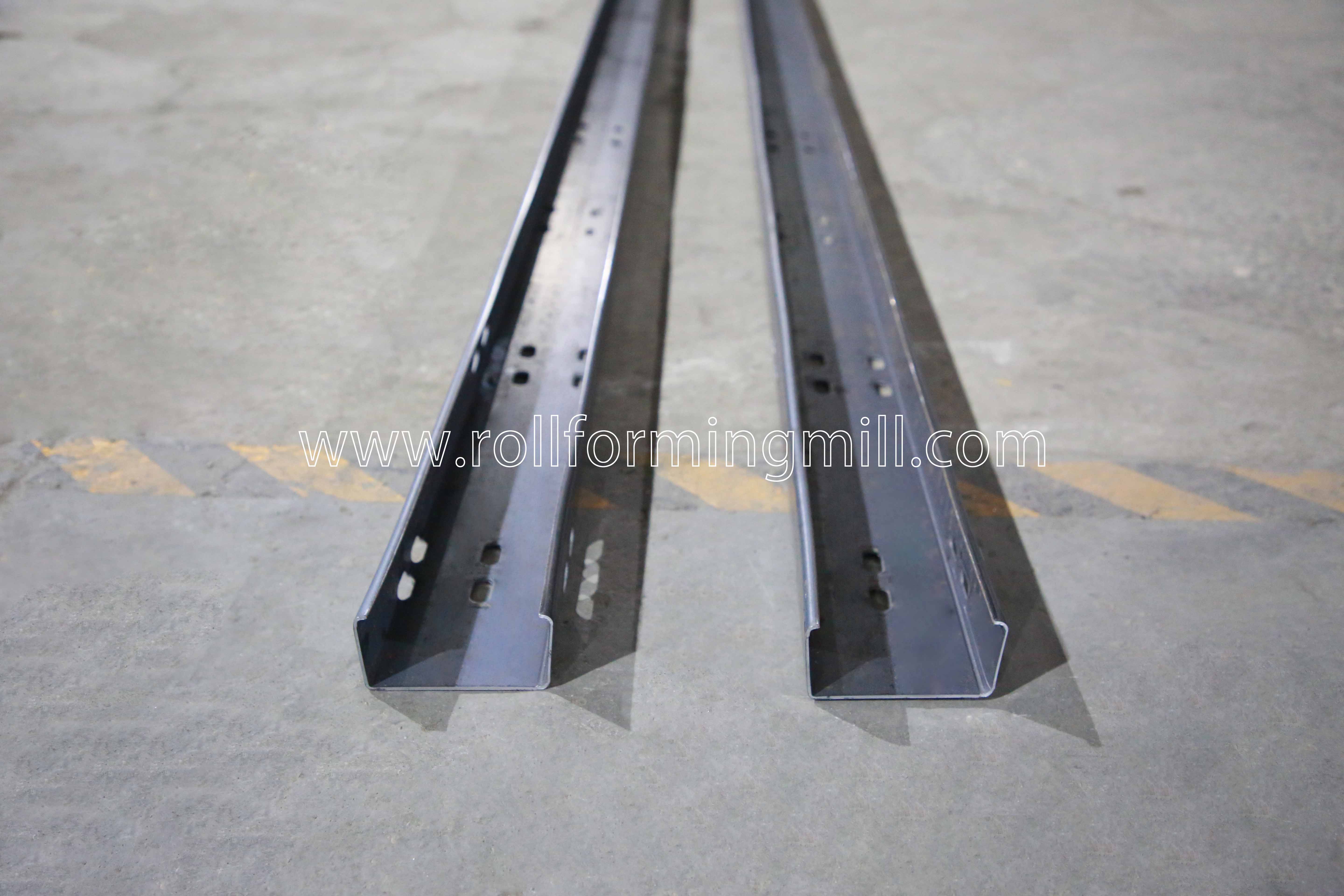

7) نمایش محصولات
