نوع تغییر خودکار 18-20M/Min C&Z ماشین برلین

دستگاه تشکیل C Z Purlin رول می تواند پروفایل های C و Z را تولید کند.
وضعیت در دسترس بودن:
مقدار:
  • BMS

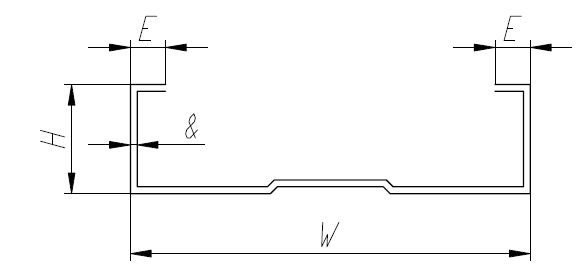

ⅰ طراحی طراحی

C Purlin Rib: با یا بدون (اختیاری)

لب (e)

10 تا 20 ± 1 میلیمتر

ارتفاع (H)

C: 40 تا 100 ± 1 میلیمتر (بیش از 50٪ از وب)

Z: 49 ~ 100mm ± 1mm ​​(نمی تواند بیش از 50٪ از وب)

وب (W):

C75 ~ 300 ± 1mm

Z120 ~ 300 ± 1mm








تحمل طول برای 6m: l ± 3mm

سوراخ سوراخ در هر دو طرف وب و ارتفاع (فلنج) سمت، تحمل:± 1 میلیمتر، اندازه سوراخ اسلات:14x25mm یا سوراخ سفارشیبرای اندازه مشابه


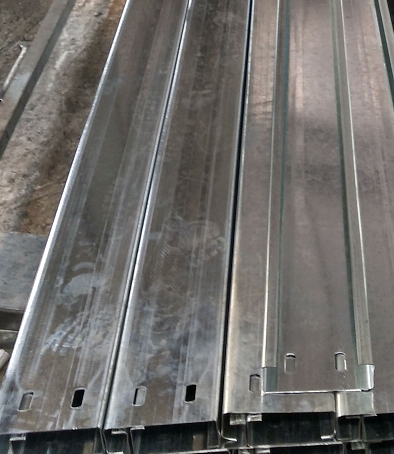

سوراخ سوراخ به شرح زیر است:


ⅱ ماده:

ضخامت مواد: 1.5 ~ 3.2mm

مواد قابل اجرا:340 MPa برای MS یا HR و Galvalume 550MPA AZ150


ⅲ جریان ماشین کار

Decoiler → دستگاه تغذیه و تسطیح دستگاه → هیدرولیک قبل از برش و پانچ دستگاه → نورد سیستم تشکیل → برش هیدرولیک → قاب پشتیبانی محصول


IV اجزای ماشین

1) Decoiler هیدرولیک: یک مجموعه5 تن

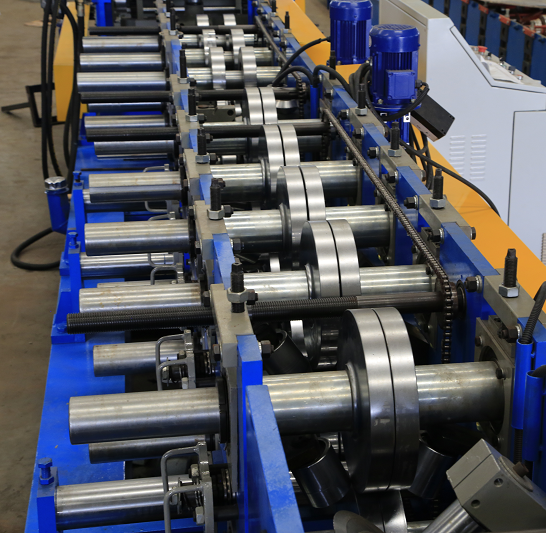

2) کارخانه نورد سرد:

با راهنمای تغذیه مواد(کنترل تغذیه اتوماتیک، صرفه جویی در هزینه کار)و دستگاه سطح

قاب بدن ساخته شده ازاستاندارد ملی 450 # hنوع فولادی را با جوشکاری تایپ کنید

ضخامت Wallboard:30 میلیمتر (ضخیم تر، قوی تر، قوی تر و پایدار برای زندگی طولانی)

غلطک های تولید شده ازابزار فولاد CR12 (فولاد D3، برای زندگی طولانی مدت)، دقت ماشینکاری،

شفت های تولید شده از کیفیت بالا 45 # فولاد، قطر اصلی شفت =Ф90mm، صاف قطر شفت غلتکی= f100mmدقیق ماشین

رانندگی موتور، انتقال زنجیره زنجیره ای، در مورد22 ایستگاه تشکیل دهنده(19 به گام به فرم و 3 گام برای شکل دادن به نهایی).

موتور اصلی =22 کیلو وات، کنترل سرعت فرکانس

اندازه تغییر موتور: صورت 6pcs، به صورت خودکار توسط PLC برنامه کنترل می شود.

سرعت تشکیل approx.18-20m / دقیقه (بسته به تعداد سوراخ پانچ)

باSquareness Roller Setup

همهپیچ و مهره پیچ با درجه 8.8 برای اطمینان از رفع ساختار ماشین را محکم و عمر طولانی در طول دستگاه مدت زمان طولانی در حال اجرا.

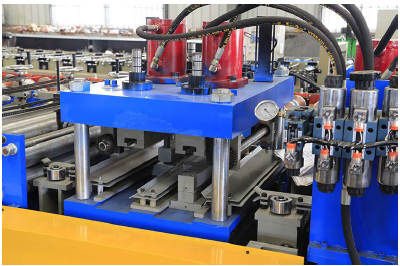

3) مشت زدن هیدرولیک و برش دستگاه:

قبل از مشت زدن و قبل از برش، استفاده از سیستم هیدرولیک همان

سیستم هیدرولیک:7.5 کیلو وات، محدوده فشار هیدرولیک: 16Mpa

مهر زنی و برش ابزار ماده:فولاد قالب Cr12Mov (= D2 فولاد، با یک میلیون بار مشت زدن / برش زندگی)، عملیات حرارتی به HRC58-62 درجه

3 سیلندرسیستم مشت زدن سوراخ رفع هر دو در وب و فلنج:

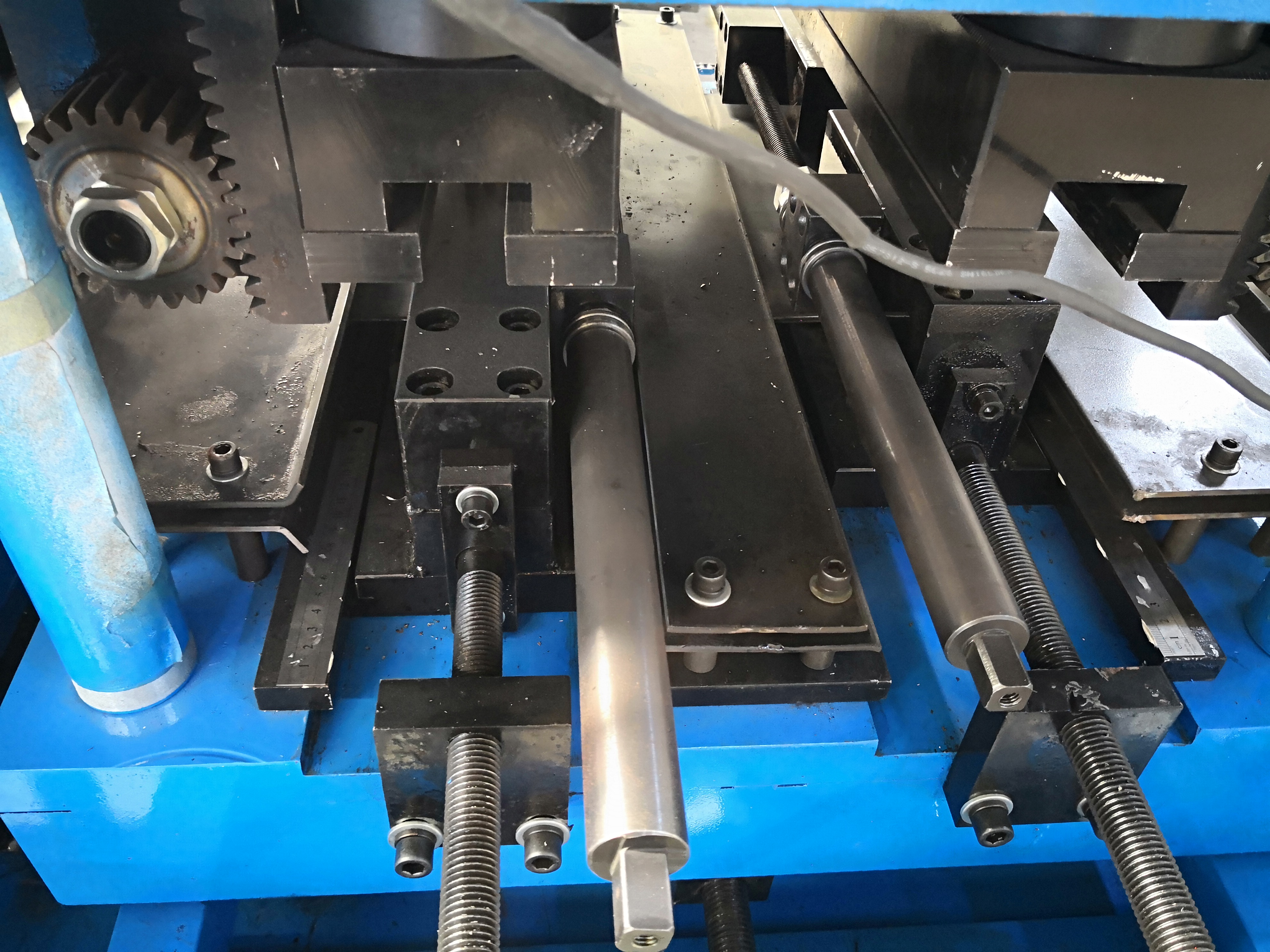

ارائه دادنراه اندازی دنده برای بالا / پایین اقدام به عمل با دنده

پایهایستگاه مشت زدن در پیچ سرب مناسب برای آسان را به ایستگاه های مشت زدن برای پانچ و تغییر قالب میواضافه کردن مقیاس اندازه گیری برای تنظیم آسان


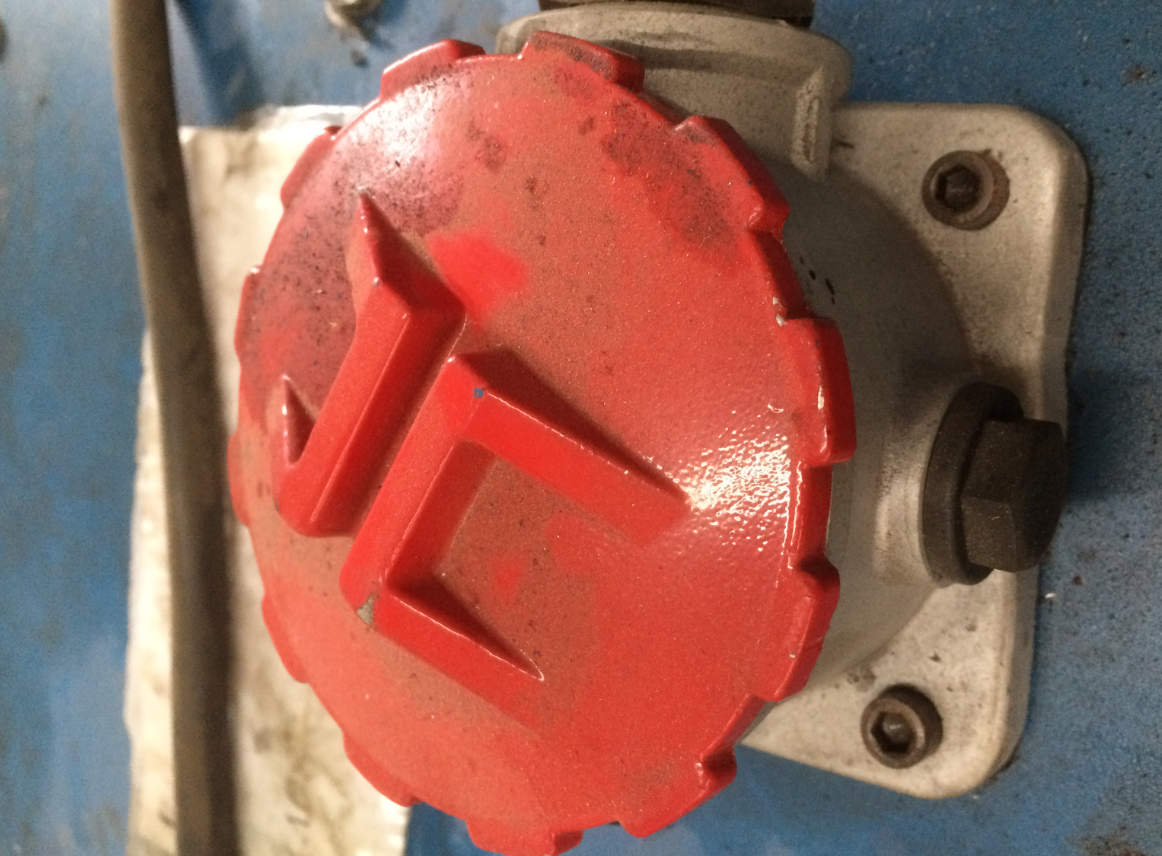

سیستم هیدرولیکبا فیلتر روغن تصفیه نفت، برای اطمینان از روغن میباشند تمیز است و طول عمر سیستم هیدرولیک. (نگاه کنید به تصویر زیر)

به علاوه UNIVERSAL دستگاه پس از برش هیدرولیک انحصاری ما(بدون نیاز به تغییر قالب برش برای اندازه های مختلف مانند دستگاه پوشش چوبی سنتی)، که به نظر می رسد مشخصات برش بهتر

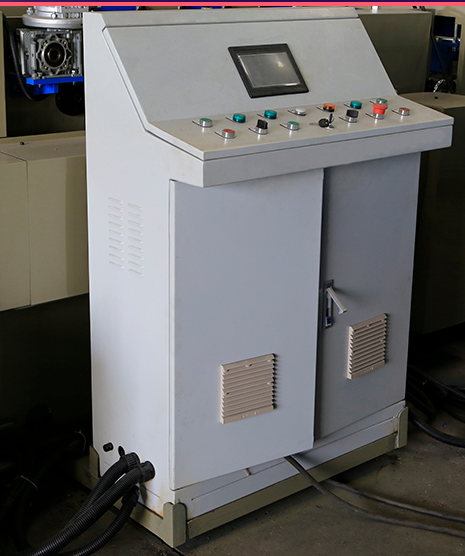

4) سیستم کنترل PLC

تبادل بین چوبی C و Z قسمت افقی روی شاه تیر یا ستونها: دستی تغییربا زیر 3 مرحله ساده:

اما از C75-300 یا Z120-300،تغییر اندازه توسط سیستم PLC به صورت خودکار:تغییرات توسط کلید های مطبوعات فقط بر روی صفحه لمسی

کنترل مقدار و مشت زدن، طول برش به طور خودکار

همراه با: PLC، اینورتر، صفحه نمایش لمسی (7inch صفحه اندازه بزرگ برای بهره برداری آسان، هر دو در زبان انگلیسی و زبان چینی)، رمزگذار، و غیره

برش به طول tolerance≤ 1 ± میلیمتر

کنترل ولتاژ 24V

5) سخت بازپرسی کردن از خروج:

سازمان ملل متحد شده،با غلطک بر روی آن برای جنبش شرق، 2 واحد x طول 3M


V. تصویر ماشین (فقط برای مرجع)

1.Feeding Material Material View:

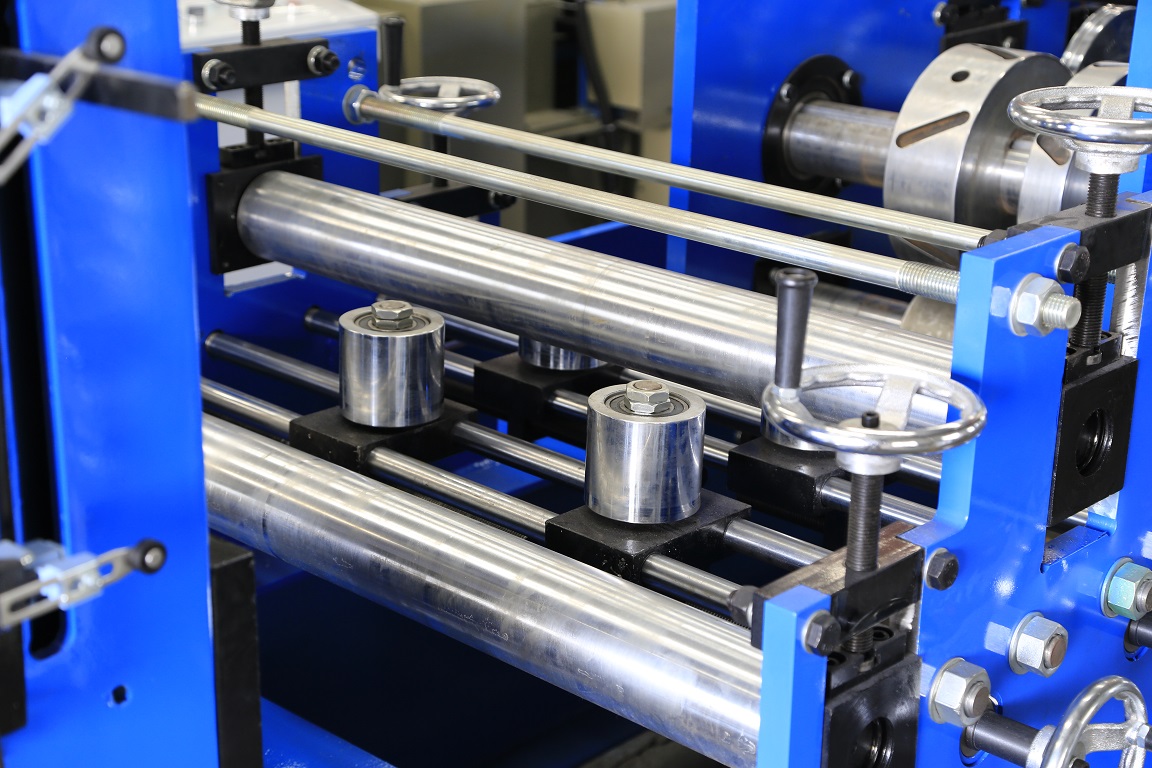

2. مشاهده مشاهده:


3) نمای کلی پس از برش جهانی:

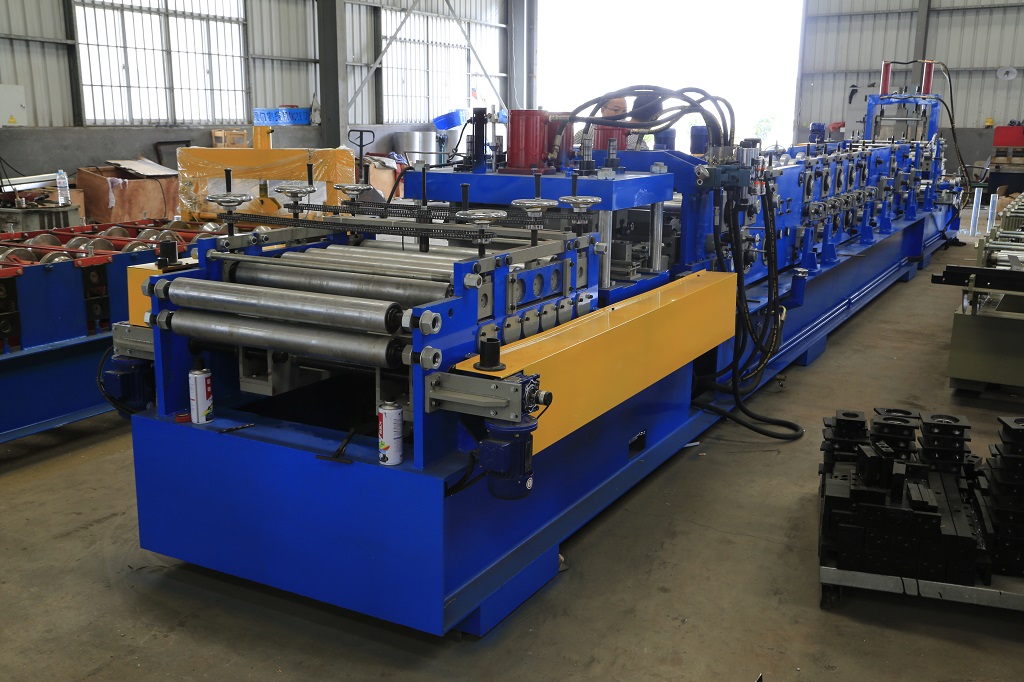

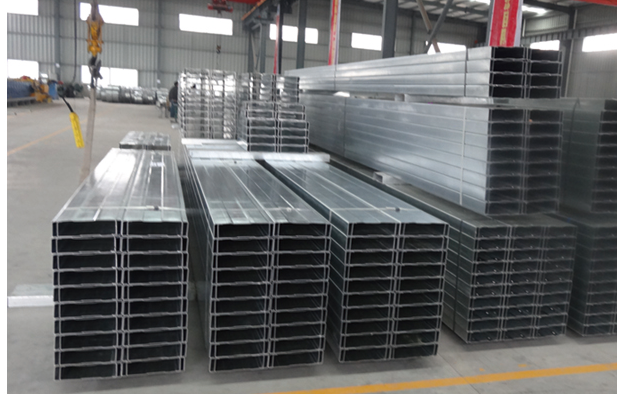

4) دستگاه تولید C Purlins

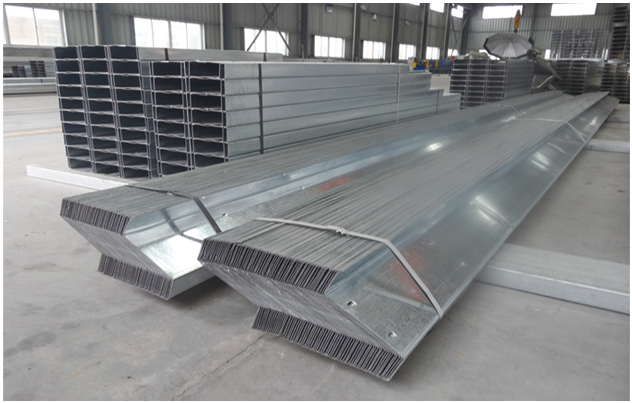

5) دستگاه تولید Z Purlins

vi نوع تغییر سریع CZ Purlin رول شکل گیری دستگاه
