Rolling Shutter Profile D63 Roll Forming Line for Italy

فروش داغ در ایتالیا

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
YX18.5-8
نام تجاری:
BMS

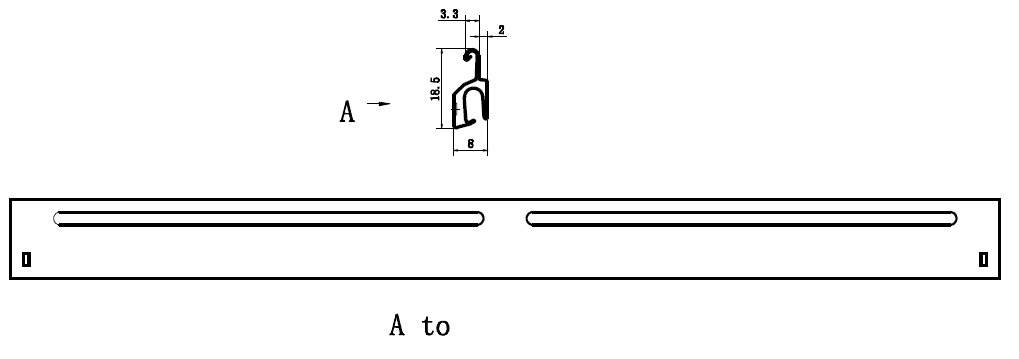

مشخصات

TD688K(TUUW9P`WK5%%A

توضیحات محصول

مواد	مواد قابل اجرا	کویل آلومینیومی
	ضخامت مواد	0.3-0.4 میلی متر
	با قدرت تسلیم	186-198 مگاپاسکال
کویل	عرض تغذیه	حدود 72 میلی متر
	محدوده شناسه سیم پیچ	508mm±30mm
	ظرفیت	حداکثر0.5 تن
دستگاه	قاب پایه	فولاد نوع H350 با جوش.
	ضخامت دیواره جانبی	ساختار ایستاده اروپایی
	مواد غلتکی	فولاد Cr12، ماشینکاری دقیق، روکش کروم سخت
	ایستگاه غلتکی	22 مرحله برای تشکیل
	قطر شفت	ф55 میلی متر، پردازش با فرکانس بالا
کاتر	سختی	عملیات حرارتی تا HRC58-62 درجه
کاتر	تحمل برش	≤±1 میلی متر
قدرت	راه رانندگی	انتقال دنده / چرخ دنده
	موتور اصلی	5.5 * 2 کیلووات، کنترل سرعت فرکانس
	موتور پمپ برای برش	1.5 کیلو وات
سیستم کنترل PLC	معکوس کننده	زیمنس / DELTA
	صفحه لمسی	زیمنس/WEINVIEW
	رمزگذار	KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی)
	کنترل ولتاژ	24 ولت

امکانات

1) طراحی تایوان تضمین می کند که نوارهای تشکیل شده می توانند باشند محکم روی هم گذاشت و از هم پاشیدن و از بین رفتن آن آسان نیست

2) برش اره پرنده پانچ-سروی پرنده هیدرولیک برای کارایی تولید بالا.

3) ویژگی‌های مختلفی مانند بررسی ناکافی مواد و چراغ‌های LED برج LED وجود دارد که به تنها یک اپراتور اجازه می‌دهد چند ماشین را مدیریت کند.

4) مجهز به Intertace Industry 4.0، همچنین حالت های تولید متعددی دارد و تنظیمات حافظه برای راه اندازی چندین کار موجود است.

جریان کار

دیکویلر هیدرولیک → دستگاه راهنمای تغذیه → سیستم رول فرمینگ → پانچ پرنده هیدرولیک → برش اره پرنده با کنترل سروو → قفسه خروجی

فنی مشخصاتns

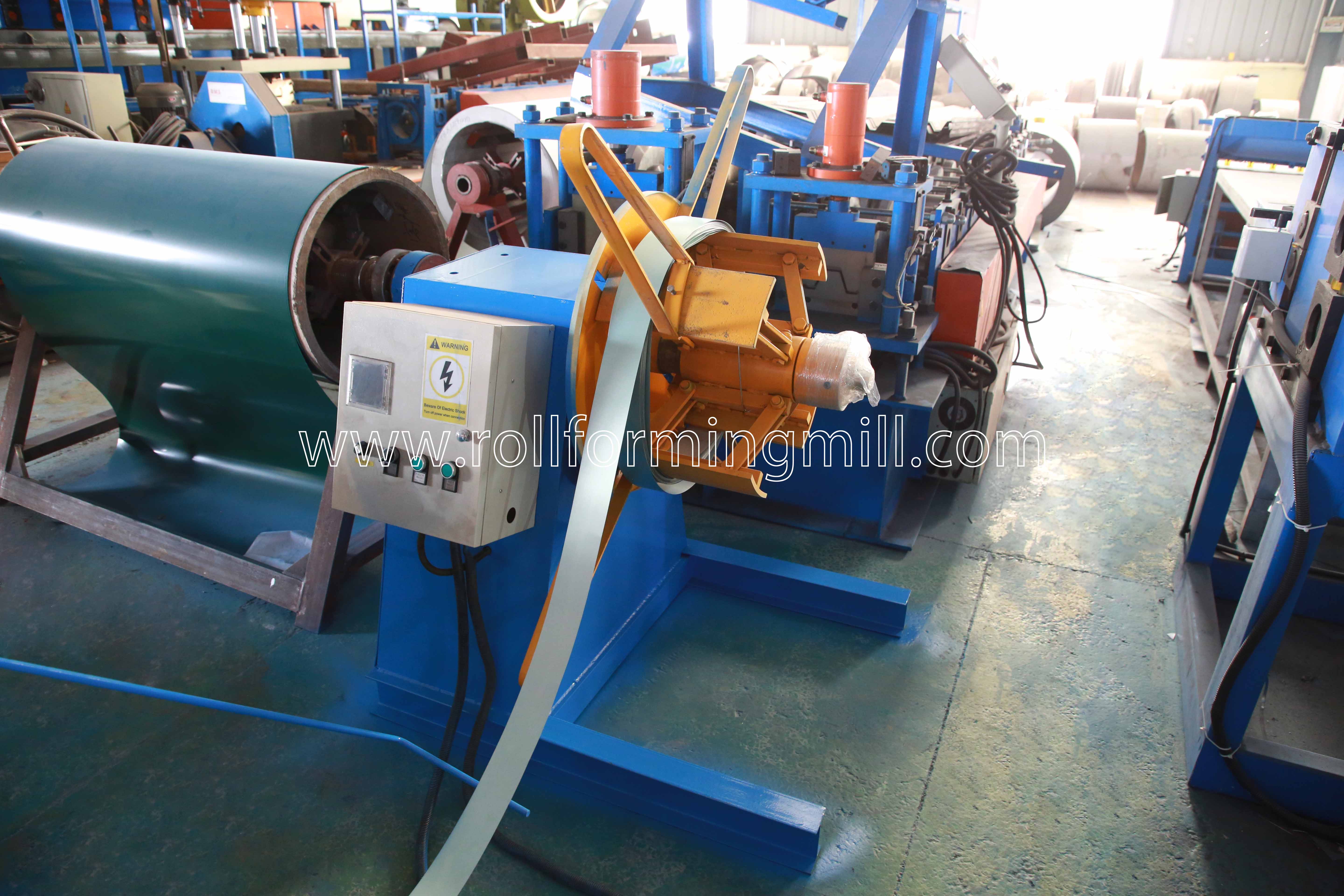

1) 0.5T Decoiler هیدرولیک: یک مجموعه

انقباض و توقف داخلی کویل فولادی کنترل هیدرولیک

دستگاه تغذیه خودکار و خود توقف

حداکثر عرض تغذیه: 500 میلی متر

محدوده شناسه سیم پیچ:508+/-30mm

ظرفیت:حداکثر 0.5 تن

016A5839

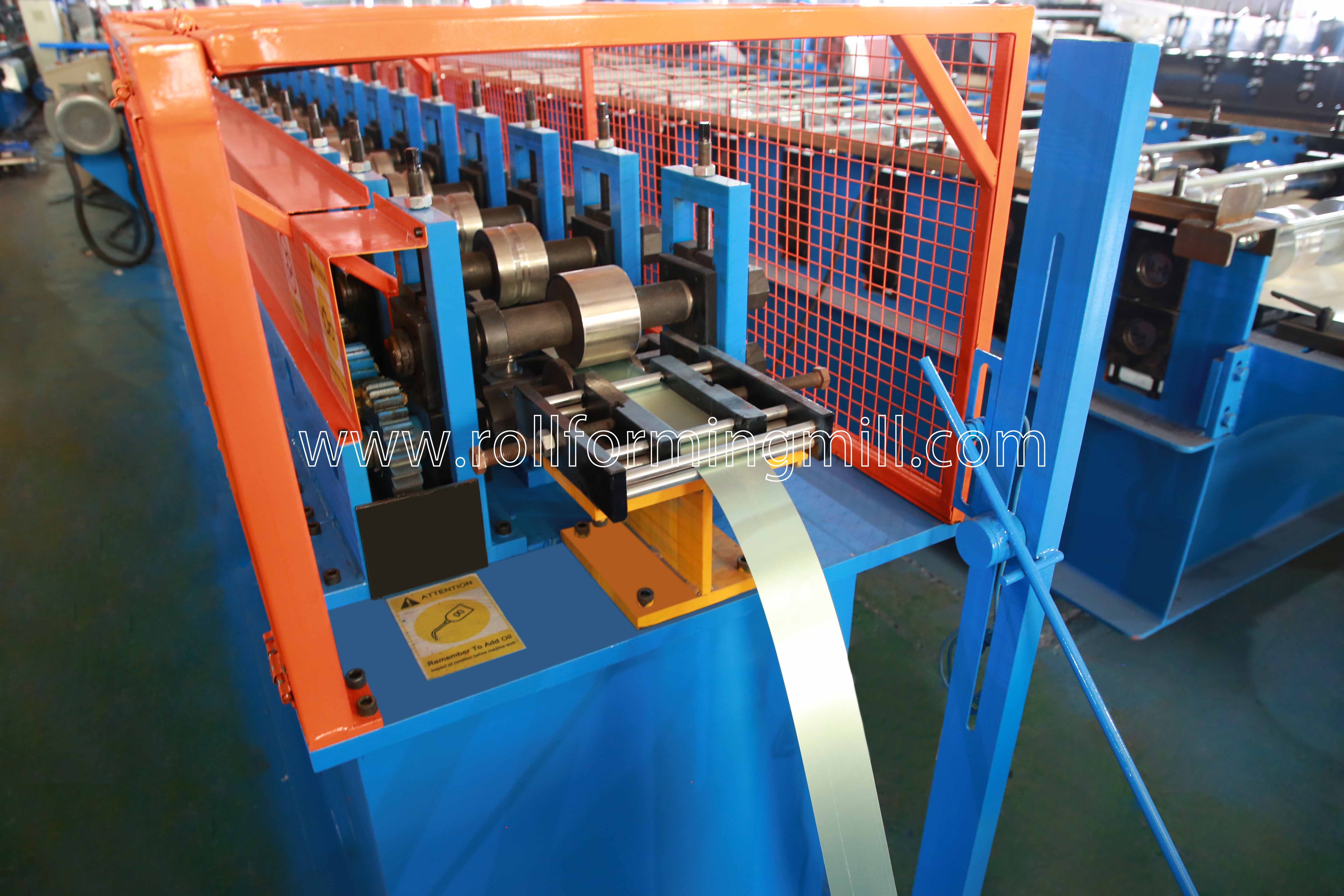

2) دستگاه راهنمای تغذیه

یک دستگاه هدایت چپ و راست در ورودی اصلی دستگاه.در حین کار مواد اولیه در دو طرف صفحه از چپ و راست وارد دستگاه می شود دستگاه هدایت، مواد خام و سیستم رول شکل دهی را برای حفظ موقعیت صحیح بسازید.موقعیت هدایت را می توان با مکانیزم پیچ دستی تنظیم کرد و سمت چپ و راست را می توان به طور مستقل تنظیم کرد.

016A5964

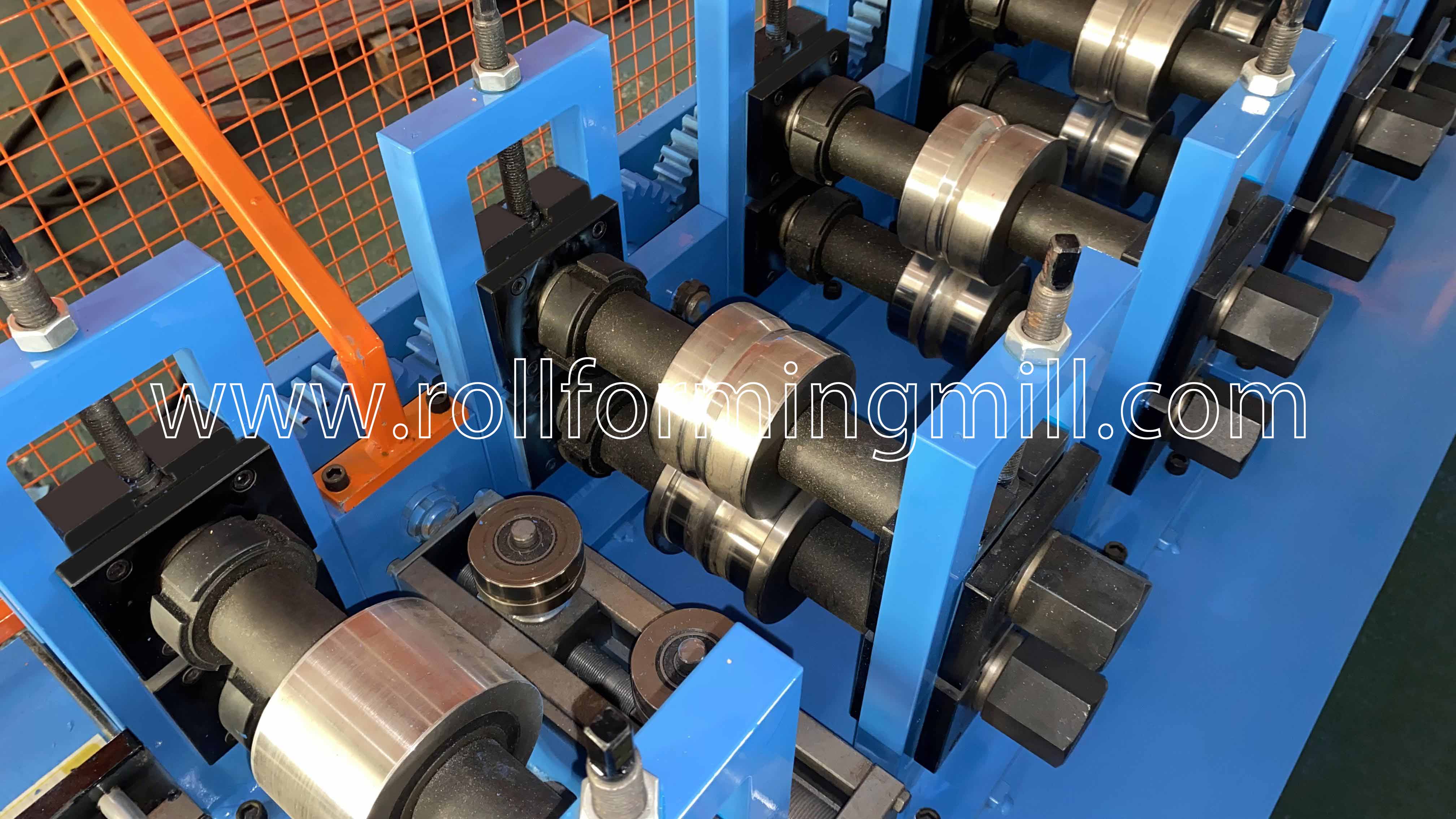

3) ماشین اصلی

غلتک های تولید شده از فولاد Cr12، ماشینکاری دقیق، روکش کروم سخت

شفت های ساخته شده از فولاد 45#، کوئنچ و تمپرینگ، کروم سخت

سرعت شکل دهی واقعی:15-20 متر در دقیقه (شامل مشت زدن و برش)

2023_03_04_11_30_IMG_7338

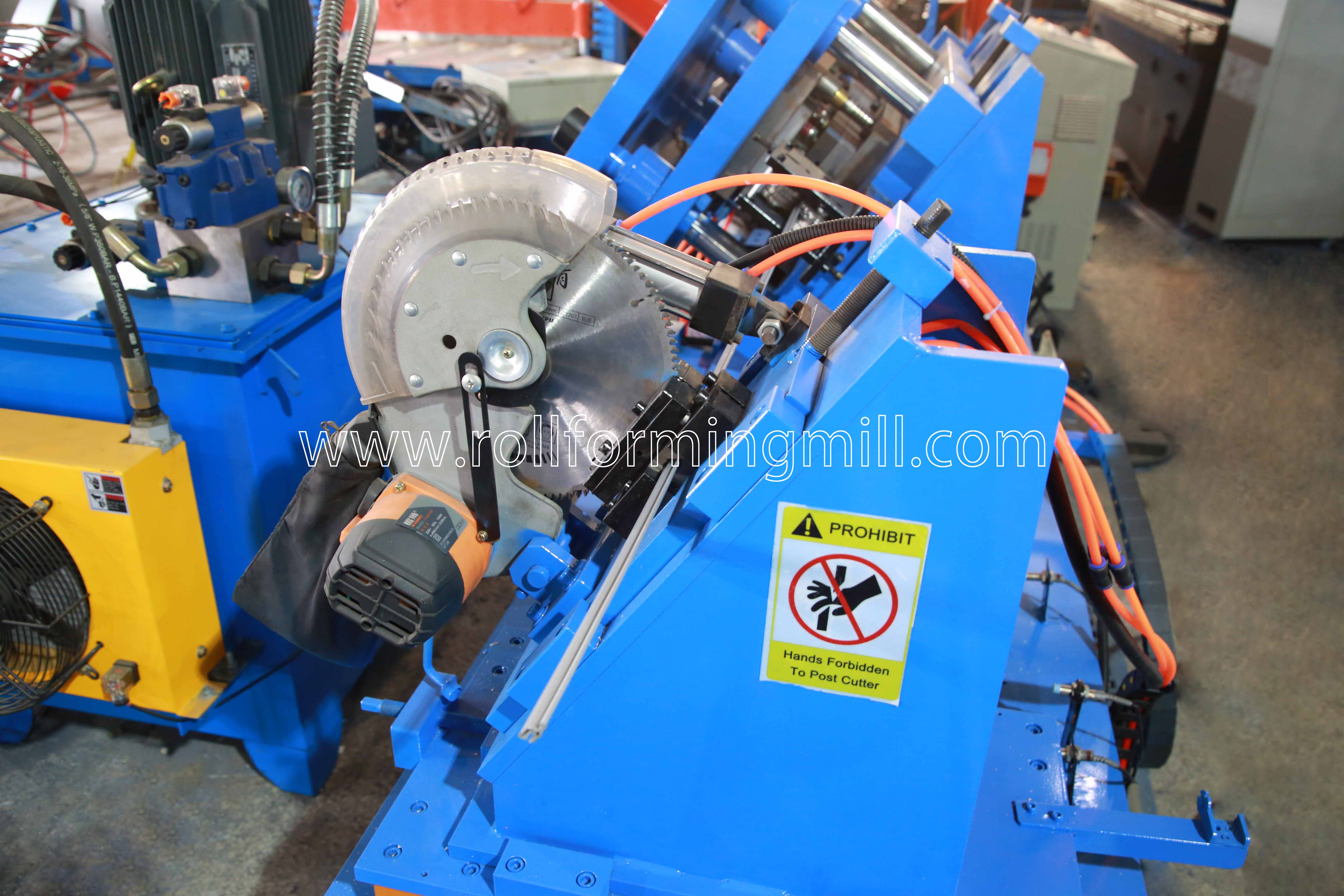

4) برش اره پرنده با کنترل سروو

مواد ابزار برش:Cr12MoV(= فولاد SKD11)، عملیات حرارتی به HRC58-62

016A5938

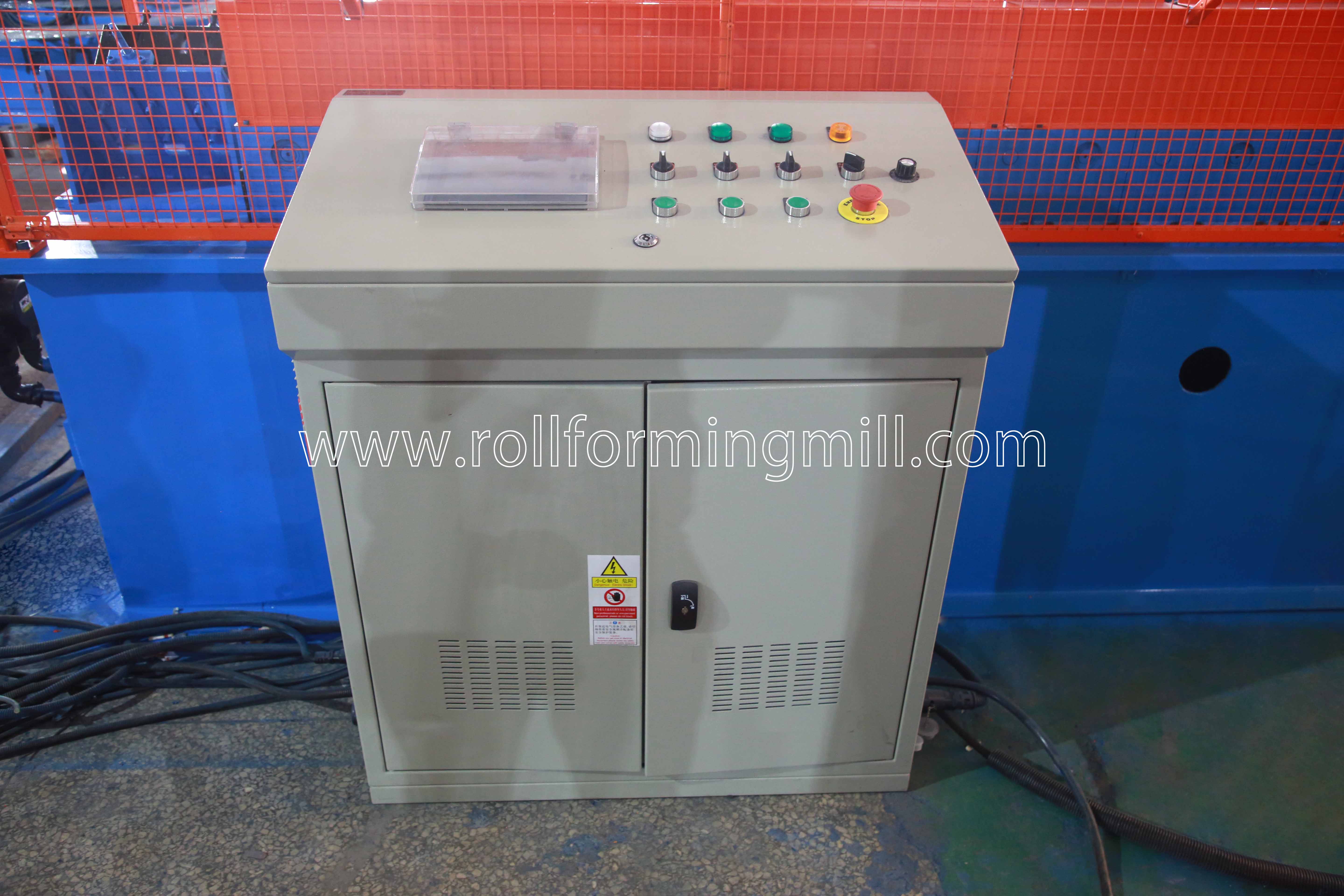

5) سیستم کنترل PLC

کنترل مقدار و طول برش به صورت خودکار.

داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره

016A5905

6) خروج از قفسه:سه واحد

20200316171137_19269

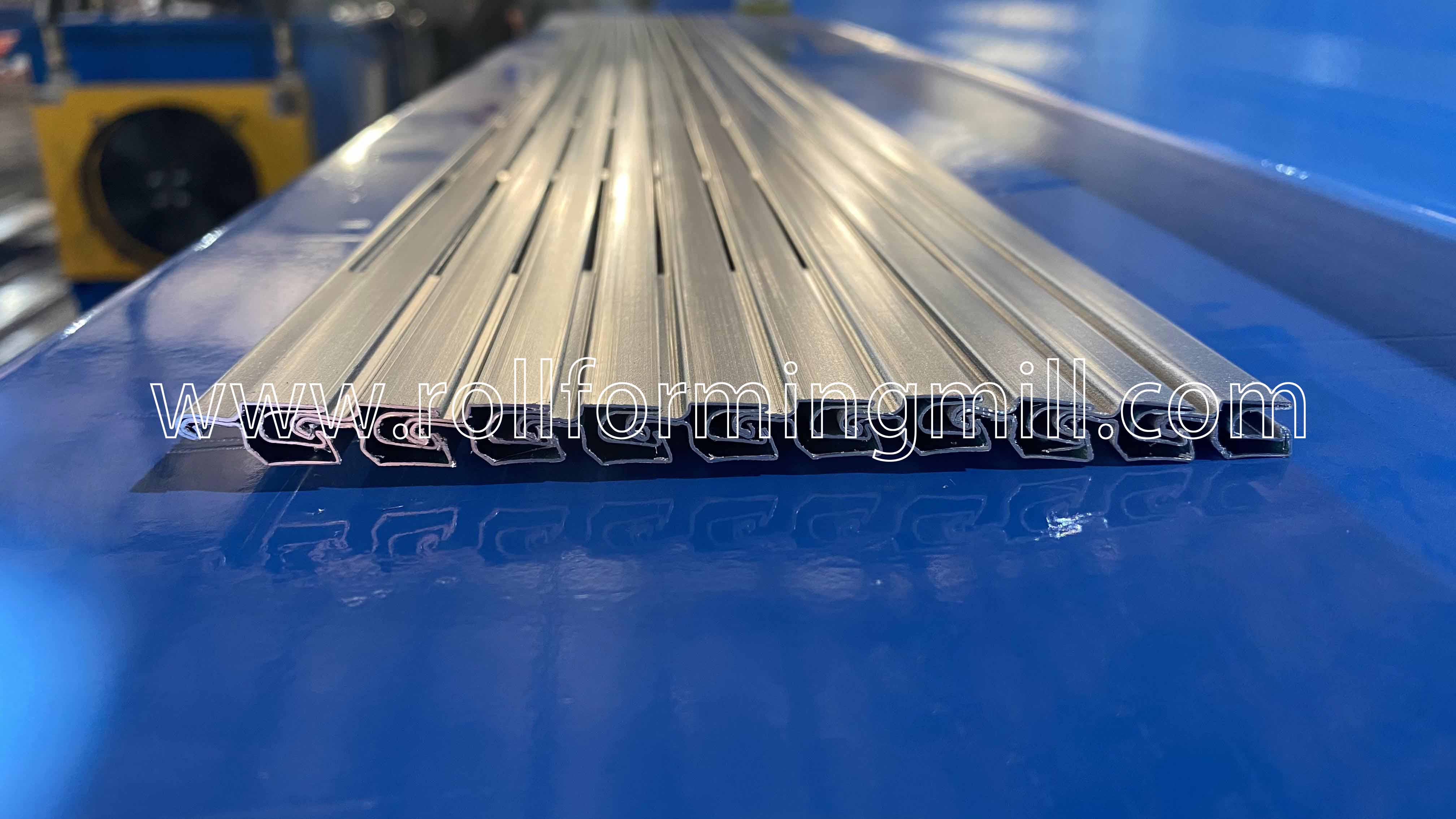

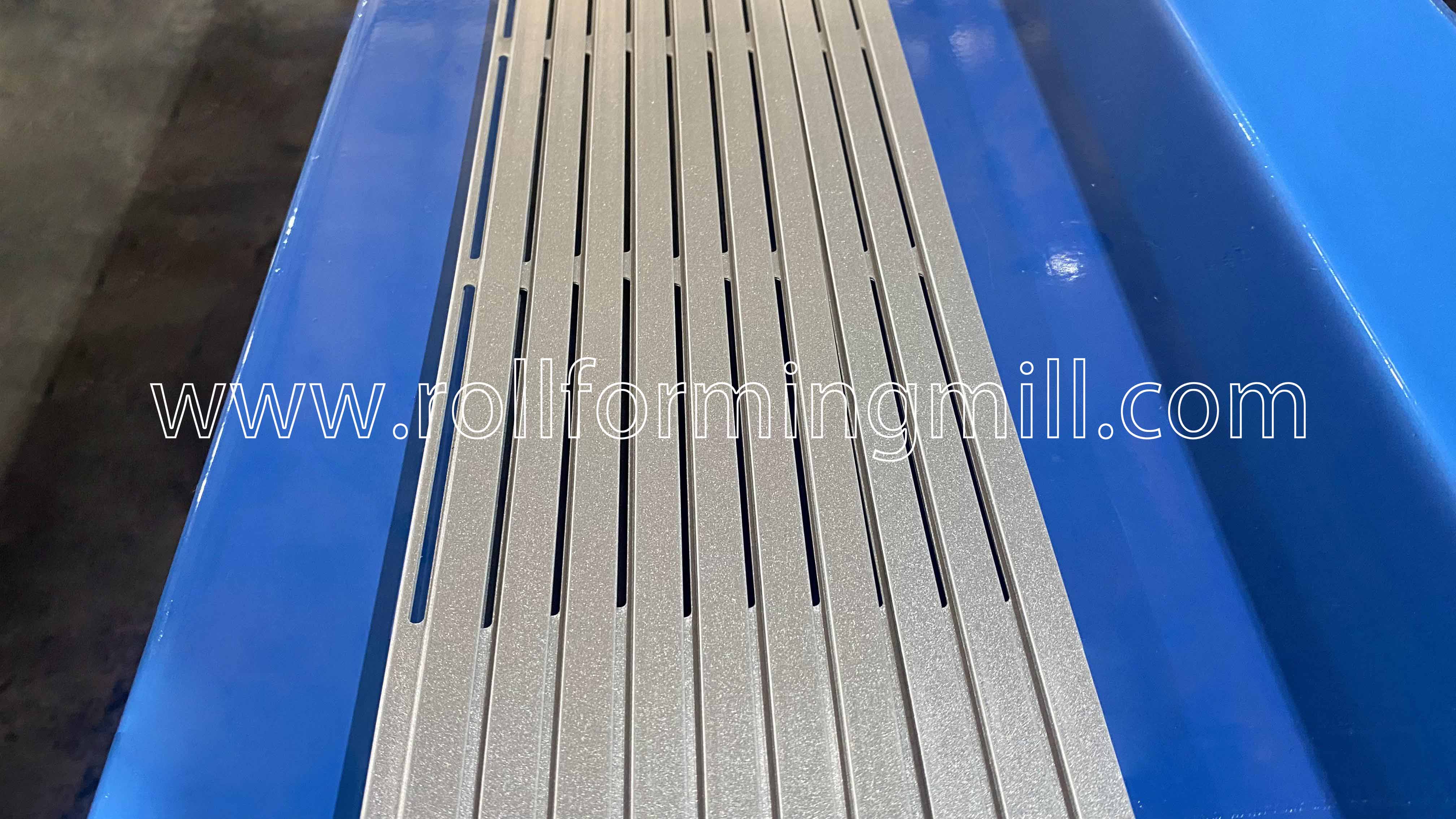

7) نمایش محصول

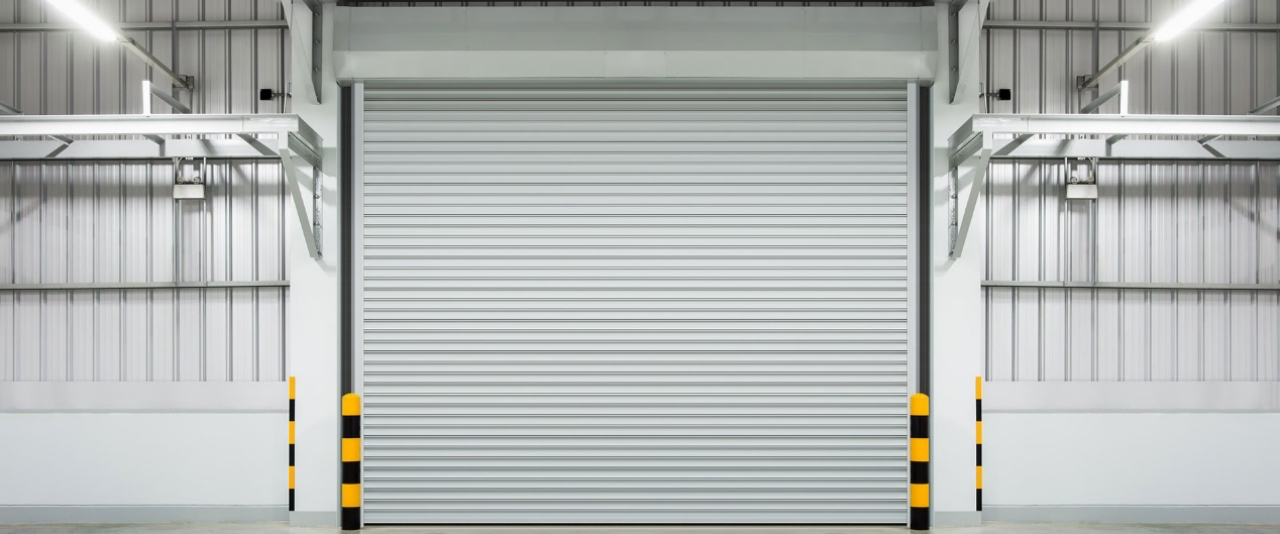

پرونده کاربردی

7dc6ce9cf46d229c47761eeda520f672

بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل در مسافت های طولانی.

20190812102601_56964

خدمات پس از فروش

1 گارانتی است 24 ماه ها پس از اینکه مشتری دستگاه را دریافت کرد.
در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم هزینه اضافی.
