من.نمایه ایستاده Seam YX65-300،400،500 دستگاه رول سرد رول
YX65-400 (قابل تنظیم) دستگاه Rollforming می تواند 3 نوع ورق (عرض موثر 300mm، 400mm، 500mm) را تشکیل دهد
مشخصات:
طلسم:

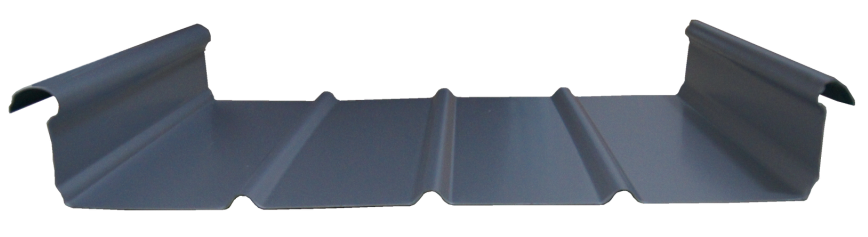

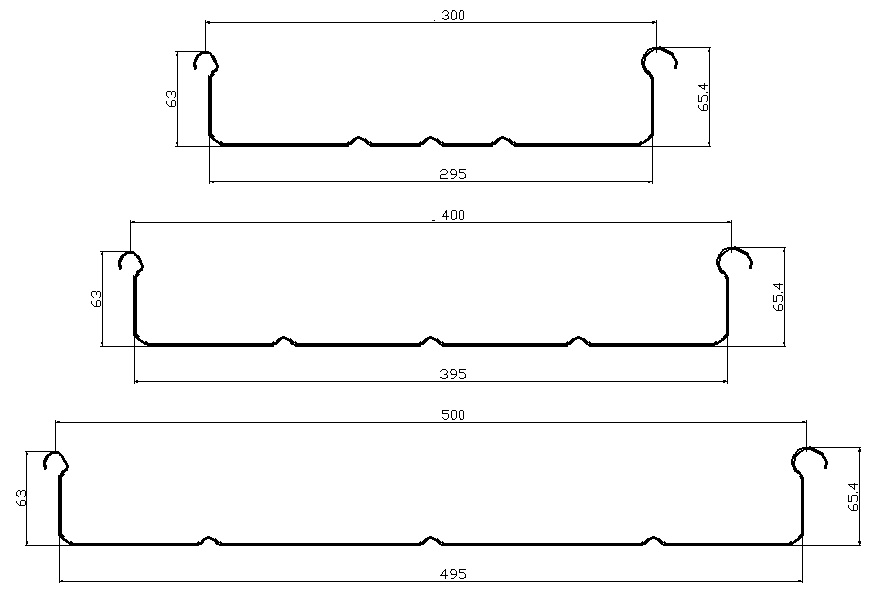

پنل نمونه:
---- به عنوان مرجع
ماده:آلومینیوم: 0.7-1.2 میلیمتر؛ فولاد: 0.5-0.8 میلیمتر
عرض موثر: 300/400 / 500mm
عرض هزینه: حدود 472/575/675 / میلی متر
تنش مواد:G300MPA
اجزای ماشین
1.Manual Decoiler: یک واحد 3 تن

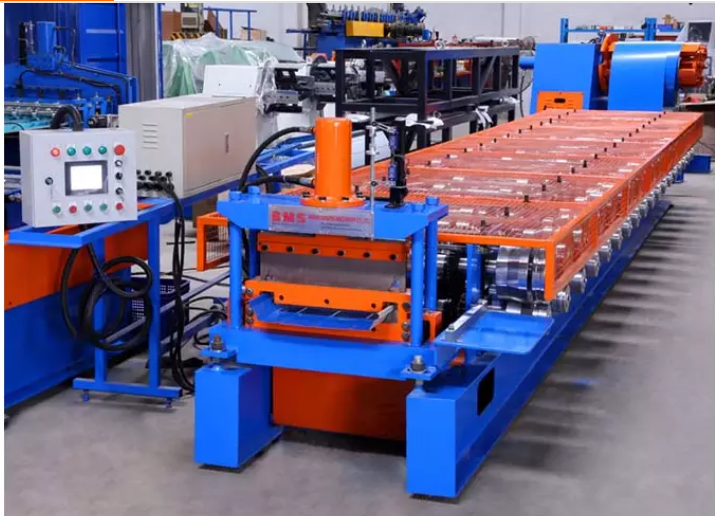

2. تشکیل ماشین: یک مجموعه
رانندگی موتور، انتقال زنجیره ای / چرخ دنده؛ حدود 14step به شکل؛
غلطک های تولید شده از کیفیت بالا 40Cr، جلا جلا، درمان گرما، کروم سخت پوشش داده شده است.
قطر شفت: Ф75mm، دقت ماشینکاری
موتور اصلی: 5.5 کیلو وات، کنترل سرعت فرکانس
سرعت تشکیل: تقریبا 22m / min (از جمله برش نیست)
با دستگاه راهنمای تغذیه پنوماتیک: کمپرسور هوا یک واحد، سیلندر و اجزای کنترل پنوماتیک

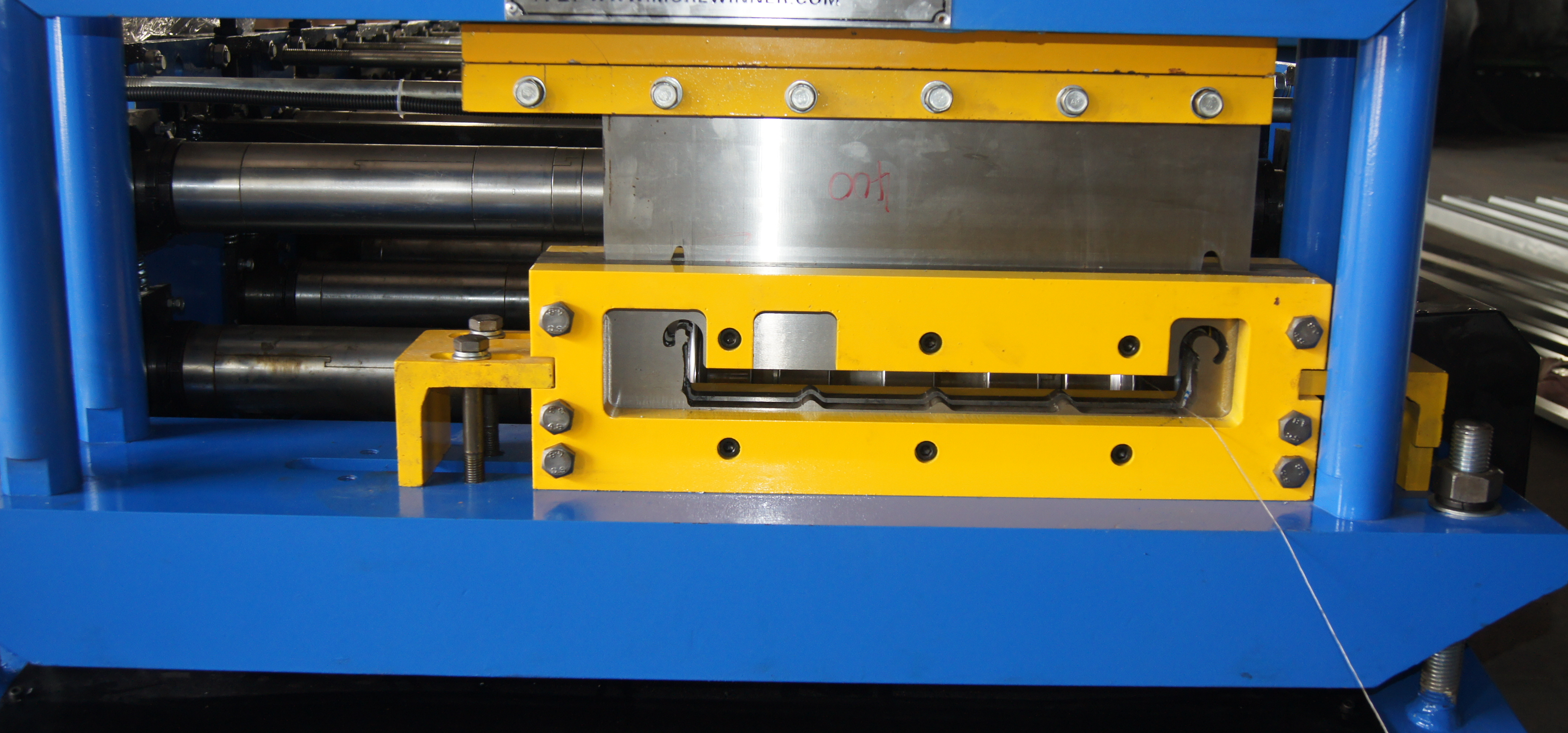

3. دستگاه برش هیدرولیک: یک مجموعه
توقف برای برش، ارسال به برش، خالی کردن برای برش
موتور پمپ: 4.0KW؛ فشار برش: حداکثر 1.2MPA
مواد برش مواد: CR12، درمان حرارت HRC58-62،
2 جفت ابزار برش
---- به عنوان مرجع

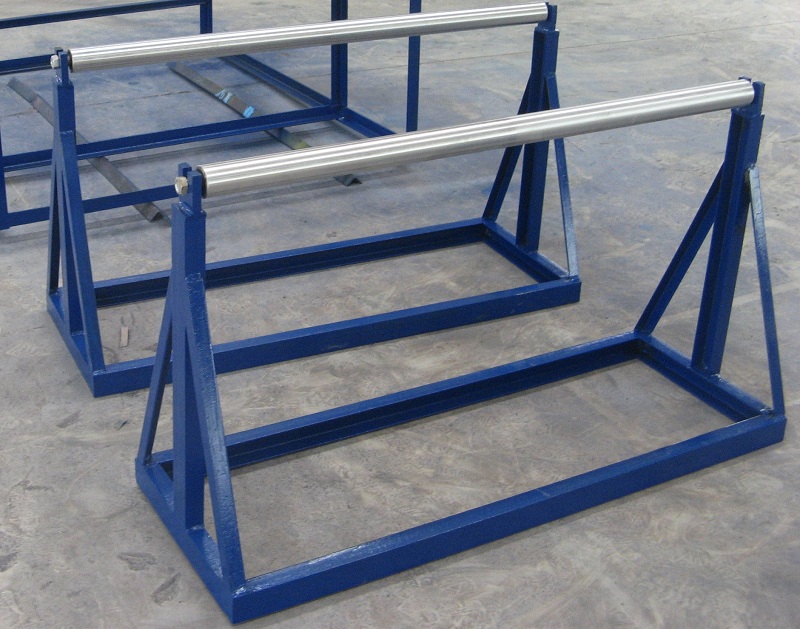

4. قفسه محصولUn-powered، 4 واحد
---- به عنوان مرجع
5. سیستم کنترل PLC: یک مجموعه
کنترل مقدار و طول برش را به صورت خودکار کنترل کنید
همراه با: PLC,معکوس کننده,صفحه لمسی,رمزگذار، و غیره
تحمل به طول تحمل ± 2.0 میلی متر

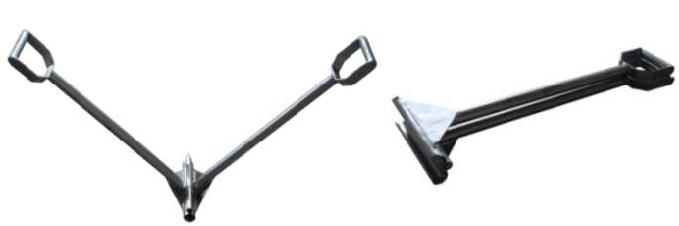

6. گیره دستی قفل دستیدو واحد (با هزینه اضافی US80.00 / واحد)
---- به عنوان مرجع

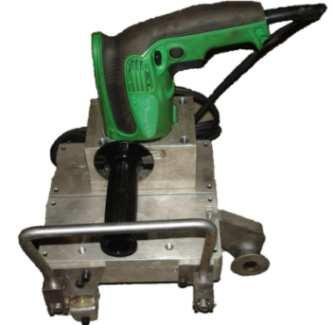

7ماشین الکتریکییکواحد (با هزینه اضافی USD1500.00 / واحد)
---- به عنوان مرجع

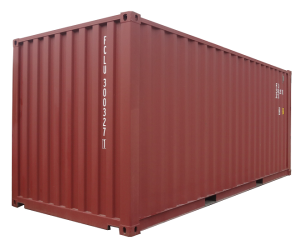

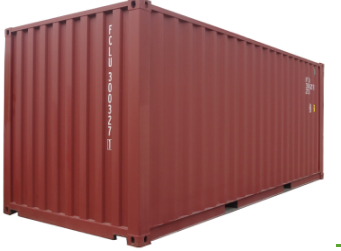

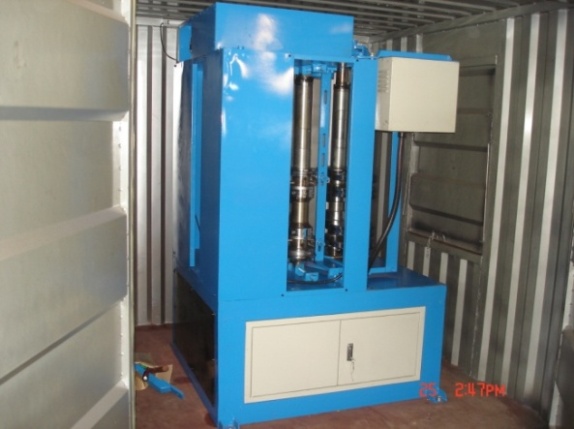

با یک کانتینر دست دوم 20'GP:
بازسازی توسط فروشنده اطمینان حاصل کنید که ظروف بازسازی شده، اتصال امن و ایمن است
II نقل قول ماشین خنک کننده سرد برای پروفایل YX65-300،400،500 و Taper
مرجع
مشخصات دستگاه منحنی: دنده رانندگی
غلطک های تولید شده از کیفیت بالا 40CR، CNC لثس، کروم سخت پوشش داده شده است
قطر شفت: Ф75mm، دقت ماشینکاری
موتور اصلی: 4 کیلو وات،
موتور سرور (نام تجاری الکتریک Schneider): 2KW،
شکل گیری سرعت: تقریبا 12 متر / دقیقه
سیستم کنترل PLC:
کنترل مقدار و طول برش را به صورت خودکار کنترل کنید
همراه با: PLC,معکوس کننده,صفحه لمسی,رمزگذار، و غیره

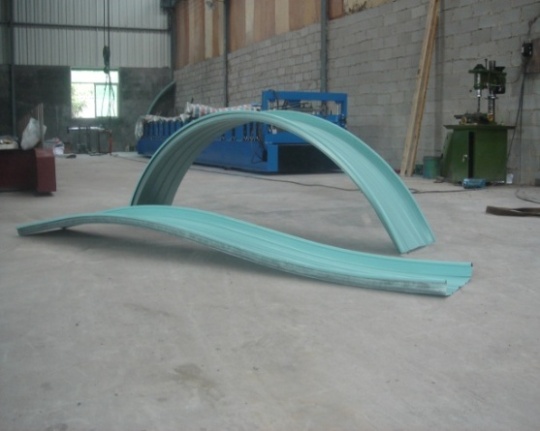

می تواند قوس مثبت و نمایه قوس منفی را منحرف کند؛
ورق مستقیم می تواند در یک زمان منحنی منحنی باشد، ورق تسمه می تواند در دو بار منحنی شود.
تنظیم در همان زمان، دستگاه می تواند 20 قوس متفاوت و منفی منفی منفی را با شعاع مختلف منحرف کند.
(برای یک بار منحنی، حداقل شعاع منحنی منحنی 6 متر منحنی؛ منحنی منحنی 11 متر).
به عنوان مثال، آلومینیوم بالاتر از ضخامت 1.0mm، و مواد نرم است،پس از دو یا سه منحنی، حداقل شعاع قوس محدب می تواند به 2 متر برسد.

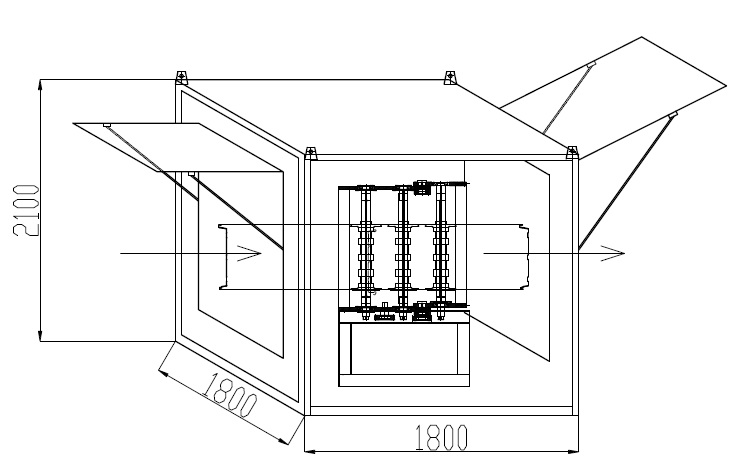

اضافه کردن ظرف: 1.8m × 1.8m × 2.1m
--- به عنوان مرجع

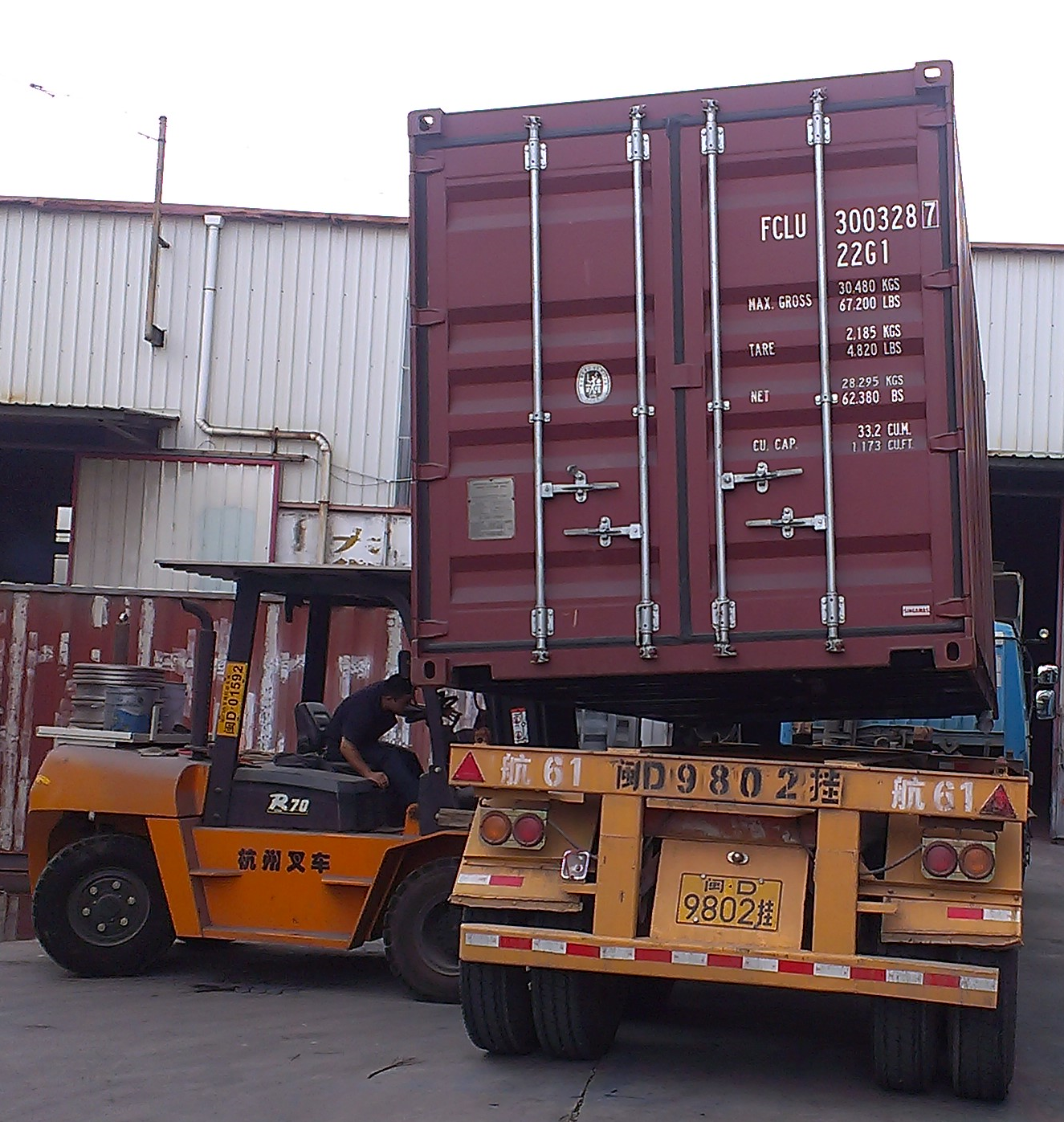

(بارگیری کانتینر عکس برای صادرات)

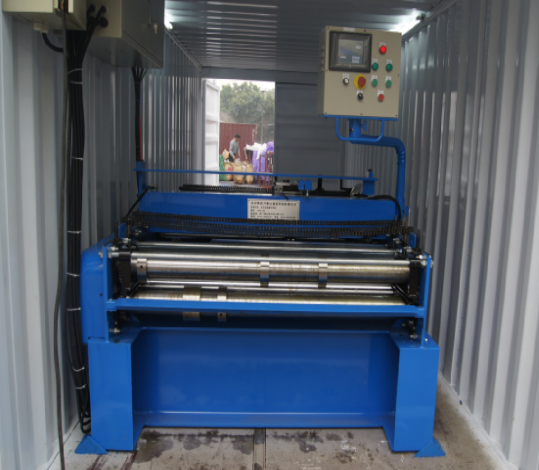

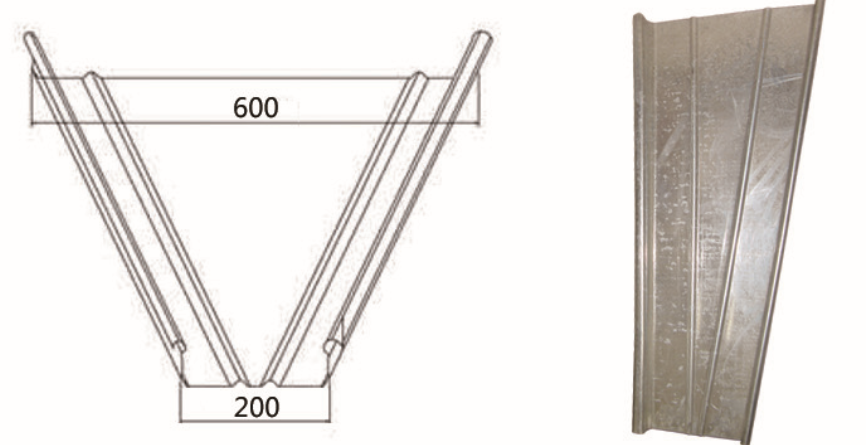

III ساده رول تشکیل MAHCINE برای برش

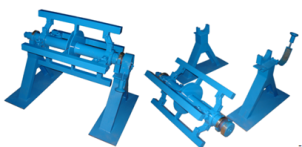

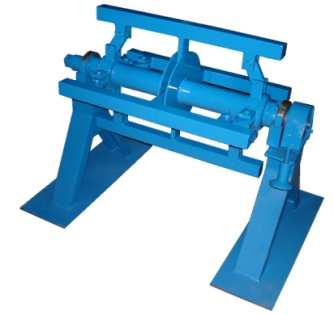

1.Manual de-coilerیک واحد
مرجع
2، پارامتر فنی:

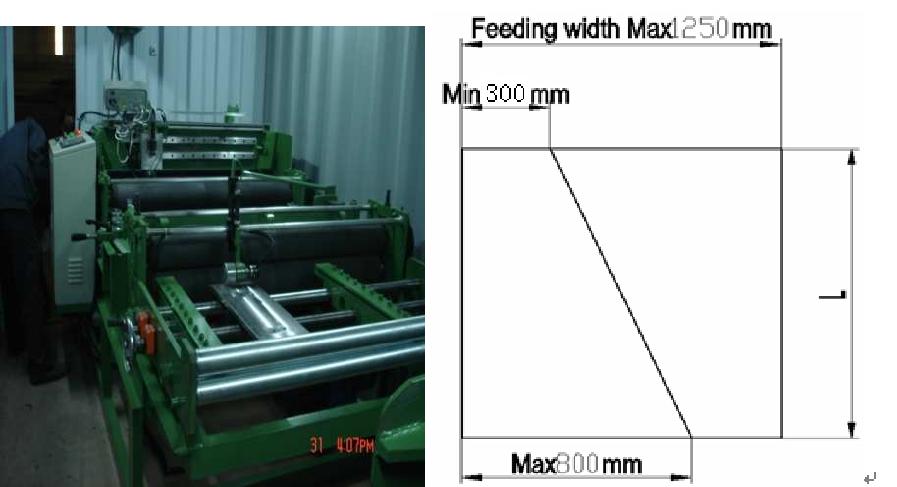

این دستگاه برای کاهش زاویه ای از ضخامت کویل استفاده می شود: 0.7mm - 1.2mm، آلومینیوم،
0.5mm-0.8mm، تنش مواد فولادی: G300MPA برش کویل عرض: حداکثر 800mm برش کویل عرض: min.300mm سرعت برش: تقریبا 13m / min
موتور اصلی = 2.2KW × 2units
همراه با: PLC,معکوس کننده,صفحه لمسی,رمزگذار، و غیره

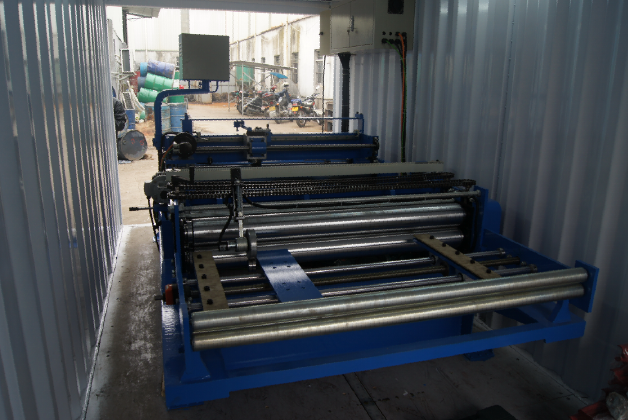

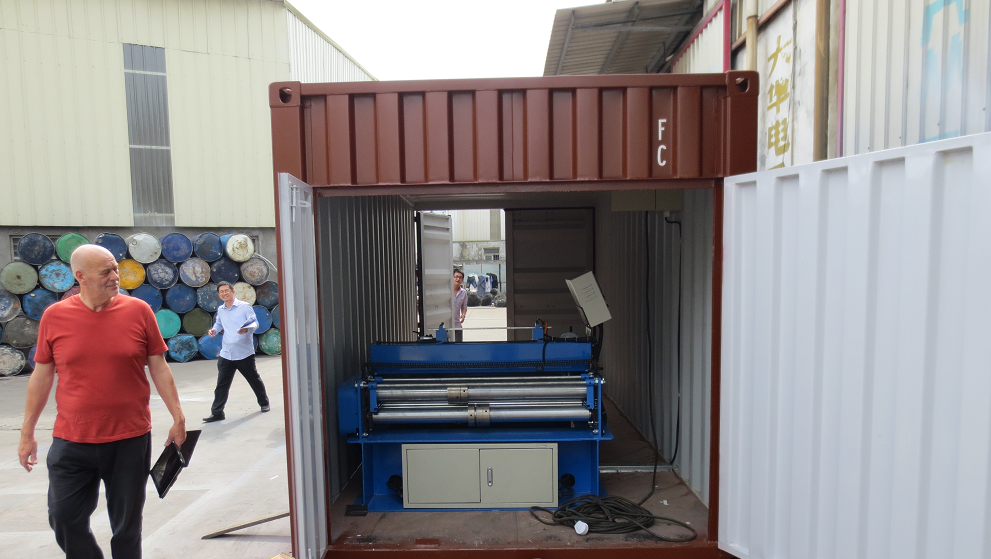

با یک کانتینر دست دوم 20'GP:
بازسازی توسط فروشنده اطمینان حاصل کنید که ظروف بازسازی شده، اتصال امن و ایمن است
