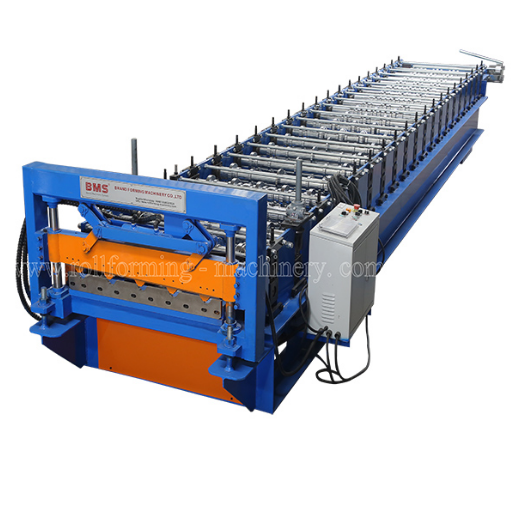

مشخصاتof
ماشین رول رول رول

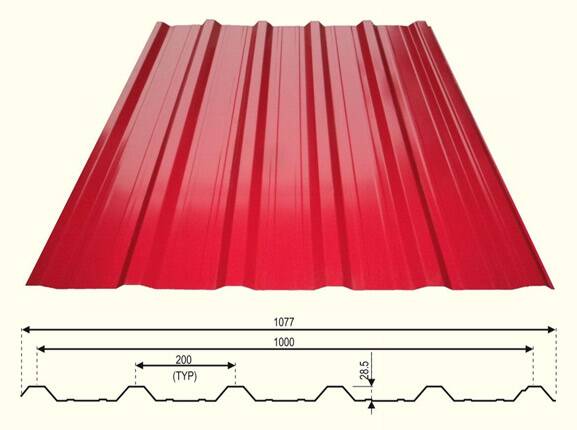

طراحی نمایه

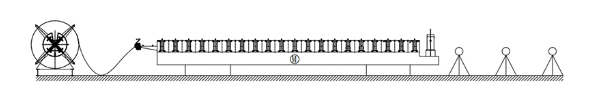

نمودار جریان
Decoiler → Manualقبل از برشter →راهنما تغذیه→رول تشکیلسیستم → برش هیدرولیک → رد خروجی
ماده
ضخامت مواد:0.4-0.6میلی متر مؤثر:1000mm
مواد قابل اجرا: فولاد گالوانیزه ظهور (PPGI)، PPGL، ACGLبا قدرت عملکرد750MPA
تحمل عرض موثر: ± 5mm تحمل فاصله موج: ± 1mm
تحمل ارتفاع موج: ± 1mm تحمل به طول تحمل به طول ± 1 میلی متر
اجزای ماشین
نه | اقلام | عدد | سخن گفتن |
1 | دزدیدن | 1 مجموعه | 7تنهیدرولیکدزدیدن |
2 | دستگاه پیش برش | 1 مجموعه | کتابچه راهنمای |
3 | راهنمای تغذیه | 1 مجموعه |
|
4 | ماشین شکل گیری رول | 1 مجموعه |
|
5 | دستگاه برش دستگاه | 1 مجموعه |
|
6 | ردیف خروجی | 3 مجموعه | تنظیم آسان |
7 | سیستم هیدرولیک | 1 مجموعه |
|
8 | سیستم کنترل PLC | 1 مجموعه |
|

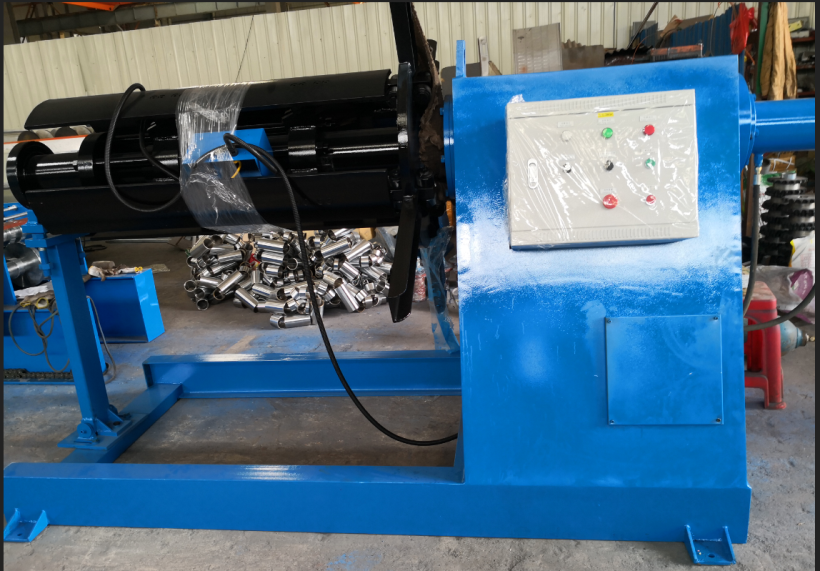

1)هیدرولیک 7TDecoiler: یک مجموعه
2)نورد سرد:

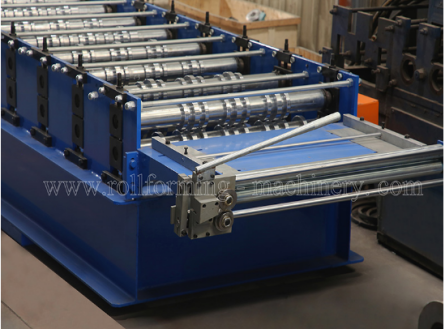

★ راهنمای تغذیه دستگاه
★ راهنمای دستی قبل از برش

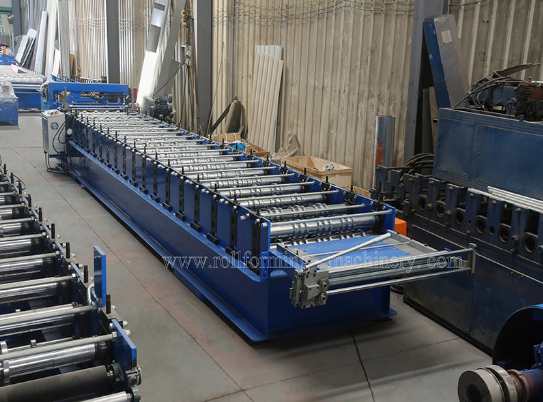

★ سیستم تشکیل رول
سیستم تشکیل رول تشکیل شده است یک قاب ماشین، قطعات انتقال و گروه غلتکی و غیره
1)قاب بدن ساخته شده ازH450نوع فولادی را با جوشکاری، ضخامت هیئت مدیره جانبی:18 میلیمتر
2) غلتک 45 # را تصویب می کند، پس از جعل، دقتماشینکاری CNC،حرارترفتار. بخشی از غلتک مجهز به یاطاقان است.
3) محور غلتک 45 # فولاد را تصویب می کندرطوبت و درمان خنک کننده، پوشش داده شده با ضخامت 0.04mm (برای عمر طولانی و ضد زنگ)，
4) گروه غلتک پایین تر توسط زنجیره ای و موتور چرخانده می شود، بخش هایی از غلطک های بالایی و پایین تر توسط یک دنده هدایت می شوند.
5) تنظیم شکاف غلتک بالا و پایین با پیچ دست، به منظور انطباق با صفحه با ضخامت های مختلف
6) زنجیره:Ziqiang (توسط چین برتر 1 نام تجاری Donghua گروه)
7)قطر شفت:φ80 / 95mmدقیق ماشین
8) تمام پیچ های پیچ بادرجه 8.8 (کارخانه های ارزان قیمت از درجه پایین 4.8)برای اطمینان از اصلاح ساختار دستگاه به شدت و عمر طولانی در طول ماشین طولانی مدت در حال اجرا است.
9) رانندگی موتور، انتقال زنجیره دنده،20 مراحلشکل دادن
10) موتور سروو7.5 کیلو وات، کنترل سرعت فرکانس تشکیل سرعت حدود.20-25m / دقیقه
★ هیدرولیک پس از برش سیستم
1)موتور هیدرولیک:4 کیلو وات، محدوده فشار هیدرولیک:0-16MPA,برش زمان: 2S
2)برش رول پس از تشکیل، توقف به برش، بدون خاموشی. ابزارهای برش تصویب موادفولاد قالب Cr12MOV (=SKD11 فولاد، با حداقل یک میلیون بار از زندگی برش)
3) قدرت برش توسط موتور اصلی ایستگاه هیدرولیک ارائه شده است.

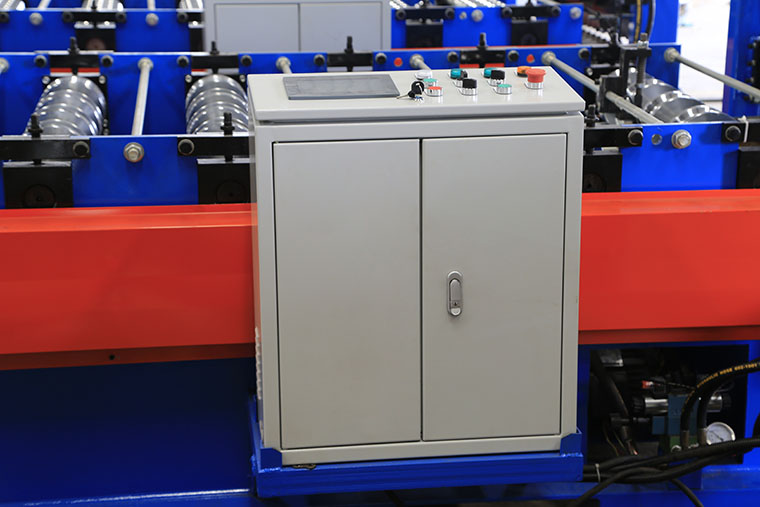

سیستم کنترل PLC ★
1) با استفاده از تکنولوژی کنترل PLC، متغیر تکنولوژی تنظیم سرعت فرکانس، برای تحقق بخشیدن به تولید اتوماتیک دستگاه تمام است.
2) سیستم فراهم می کند رابط انسان و ماشین دوستانه، می توانید دسته ای تنظیم می شود، طول قطعه کار، کمیت، و غیره
3) حالت عمل:صفحه نمایش لمسی ورودی + را فشار دهید.
4) رمزگذار تعداد، با شماره شمارش و عملکرد طول شمارش.
★ رک خروج
سه واحد،سازمان ملل متحد شده، برای حرکت آسان است.

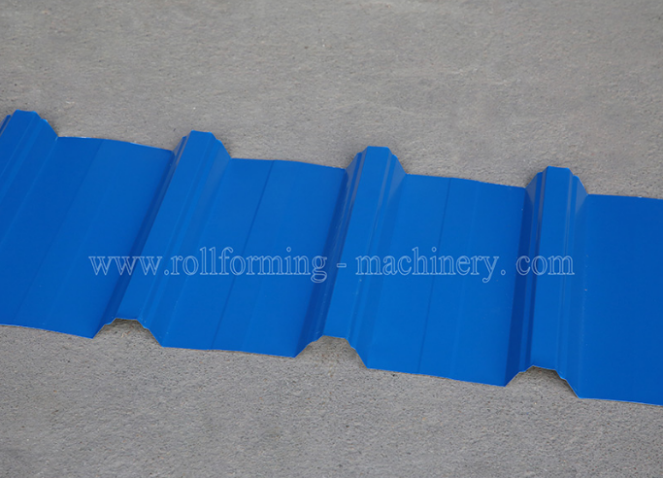

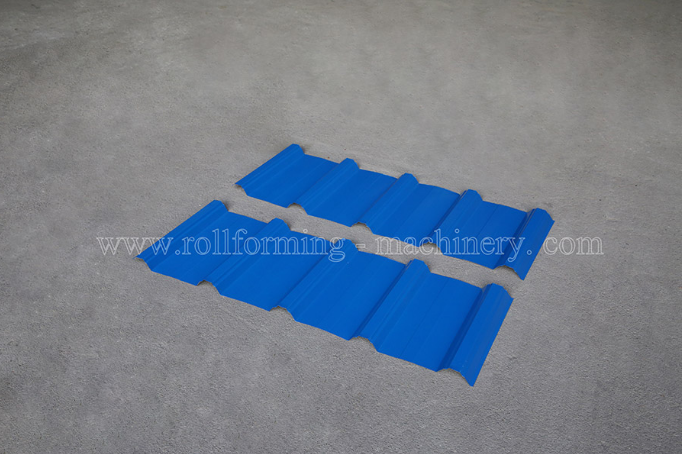

★نمایش محصول
