جزئیات سریع
مشخصات
| خیر | پارامترهای اصلی | پارامترهای آسیاب رول فرمینگ |
| 1. | حداکثرعرض تغذیه | 1250 میلی متر | ایستگاه های شکل دهی | 20 مرحله ای |
| 2. | محدوده فشار هیدرولیک | 0-16 مگاپاسکال | پایه | H450 |
| 3. | محدوده شناسه سیم پیچ | 470 ± 30 میلی متر | ضخامت دیوار کناری | Q235 t18mm |
| 4. | موتور هیدرولیک
| 2.2 کیلو وات
| شفت ها | ф 75 میلی متر |
| 5. | مواد کاربردی | ورق گالوانیزه (Gi) فولاد رول سرد (CRC) رول داغ
| قدرت موتور اصلی | 7.5 کیلو وات |
| 6. | قدرت تسلیم | 245-550 مگاپاسکال | پیچ پیچ | درجه 8.8 |
| 7. | سرعت شکل گیری | 12-15 متر در دقیقه | غلتک | فولاد 45# |
| 8. | ضخامت مواد | 0.3-0.8 میلی متر | رنگ ماشین | آبی |
| 9. | سیستم کنترل | سیستم کنترل PLC | حالت پردازش | ماشین تراش CNC، عملیات حرارتی، روکش کروم سخت |
| 10. | مواد تست | BMS اندازه مواد تغذیه را ارائه می دهد برای خرید آن 2 هفته قبل از تست ماشین |
جریان کار
Decoiler→ دستگاه راهنمای تغذیه → رول فرمینگ آسیاب → سیستم PLC → دستگاه پس برش هیدرولیک →
خروج از قفسه

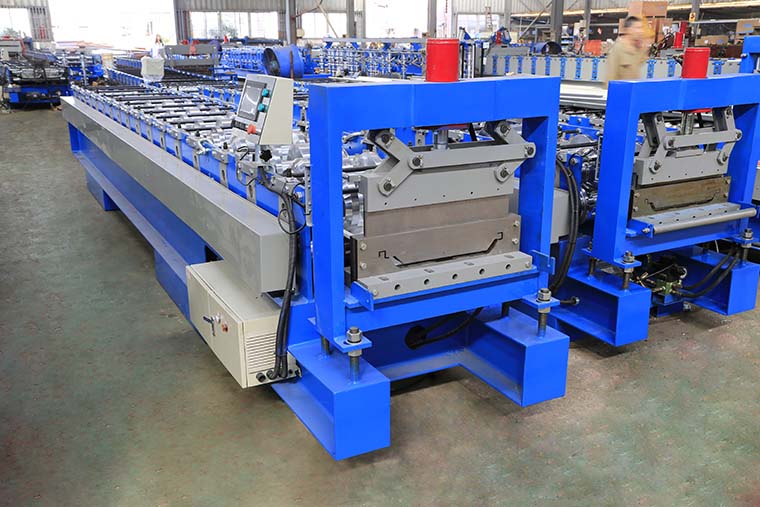

نمایش اجزای ماشین

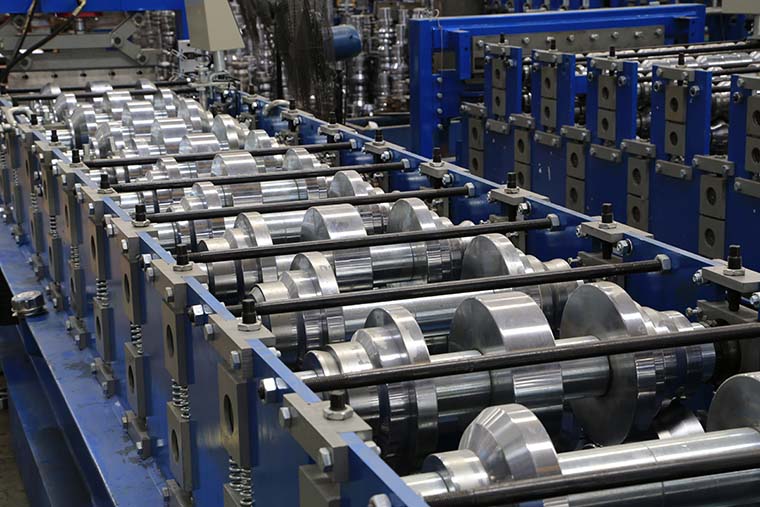

آسیاب رول فرمینگ
قاب بدنه ساخته شده از H450 نوع فولاد با جوش
ضخامت دیواره جانبی:Q235 t18mm
غلتک های تولید شده از 45# ماشینکاری دقیق، روکش کروم سخت.با ضخامت 0.5 میلی متر، سطح با آینه کاری (برای طول عمر بیشتر و ضد زنگ).
قطر شفت=ф75 میلی مترماشینکاری دقیق
چرخ دنده / چرخ دنده، در مورد 20 مرحله ای شکل دادن
موتور اصلی =7.5 کیلو وات, کنترل سرعت فرکانس

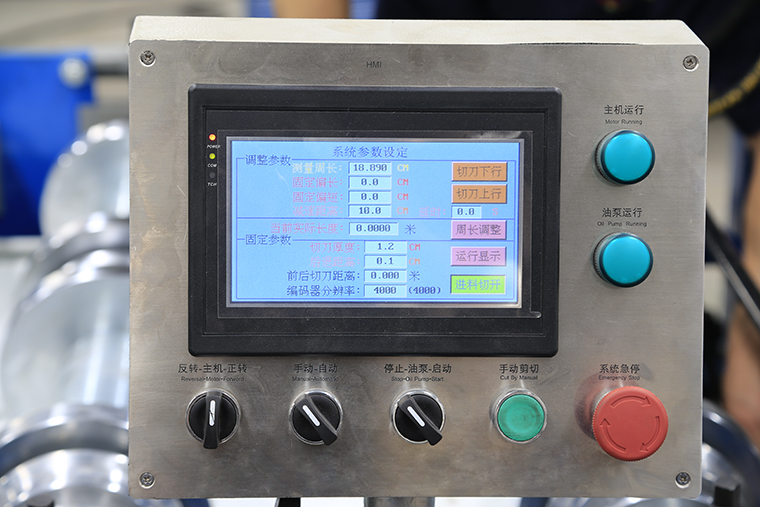

لمس کردن صفحه نمایش
1) استفاده از PLC کنترل تکنولوژی، متغیر فرکانس سرعت مقررات تکنولوژی، به متوجه شدن خودکار تولید از را کل دستگاه.
2) سیستم provides a دوستانه انسان-ماشین رابط، می تواند تنظیم را دسته ای، طول از را قطعه کار، مقدار و غیره
3) عمل کند حالت: ورودی صفحه نمایش دکمه + .
4) رمزگذار شمردن ،با با احتساب شماره و با احتساب طول تابع.

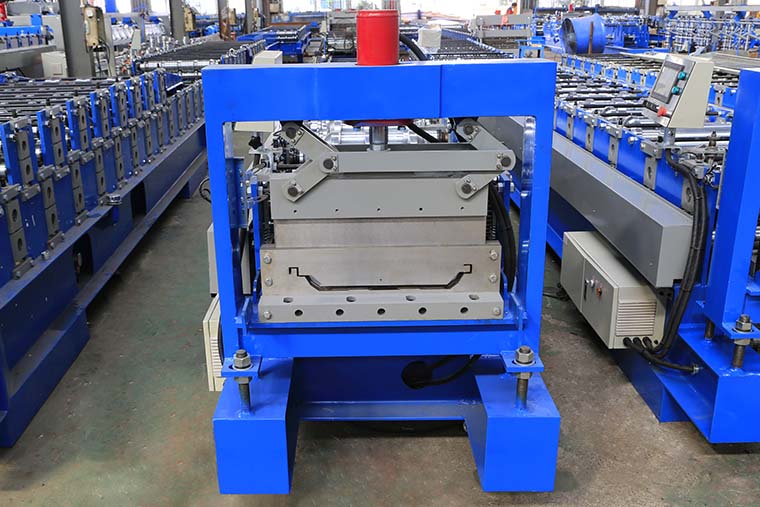

برش پست
پس از برش، توقف به برش، بدون برش خالی
موتور هیدرولیک:5.5 واتمحدوده فشار هیدرولیک: 0-16 مگاپاسکال
مواد ابزار برش: فولاد قالب D2 (=Cr12Mov)، عملیات حرارتی تا HRC58-62 درجه

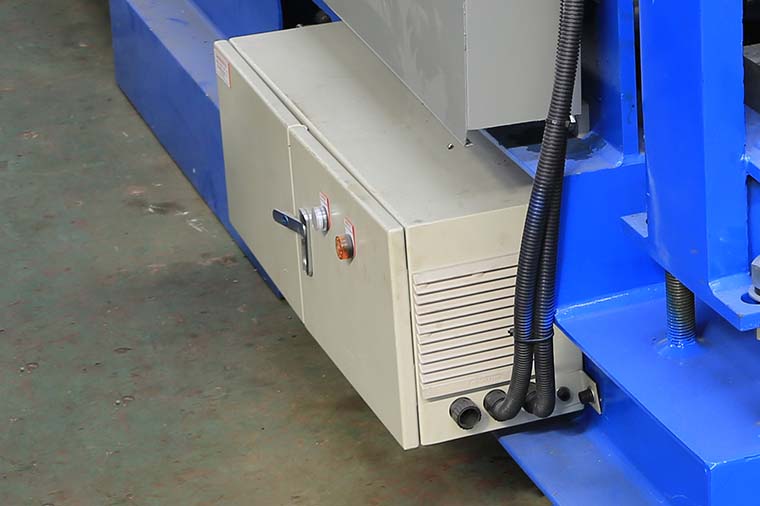

سیستم کنترل PLC
همراه با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره
PLC: اشنایدر الکتریک (با نام تجاری فرانسه) / زیمنس (با نام تجاری آلمان)
معکوس کننده: اشنایدر الکتریک (با نام تجاری فرانسه) / زیمنس (با نام تجاری آلمان)
صفحه لمسی: اشنایدر الکتریک (با نام تجاری فرانسه) / زیمنس (با نام تجاری آلمان)
رمزگذار: KOYO یا OMRON (مارک ژاپنی)
تحمل برش به طول ≤±2 میلی متر ولتاژ کنترل 24 ولت
