دستگاه تشکیل رول قاب پانل خورشیدی

          مشخصات

دستگاه تشکیل رول قاب پانل خورشیدی

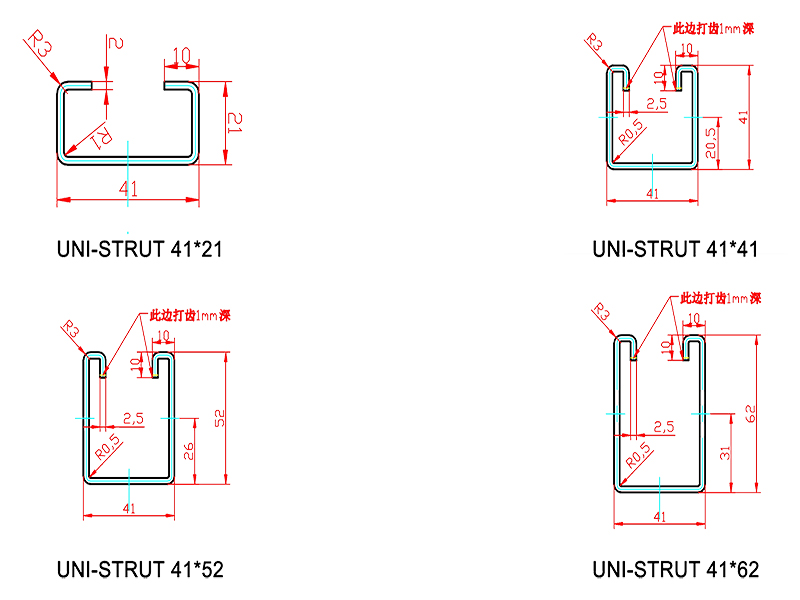

ⅰ . پروفایل

لب: 6 میلی متر

وب: 41 میلی متر

بالا: 21/41 میلی متر

تغییر اندازه توسط غلطک ها

ⅱ مواد:

مؤثر w idth: 41mm

ضخامت مواد: 1.2/1.9 میلی متر

قابل اجرا Merial : ورق گالوانیزه (GI)

با قدرت عملکرد Q 235MPA-345 MPa

ⅲ​ ماشین جریان W

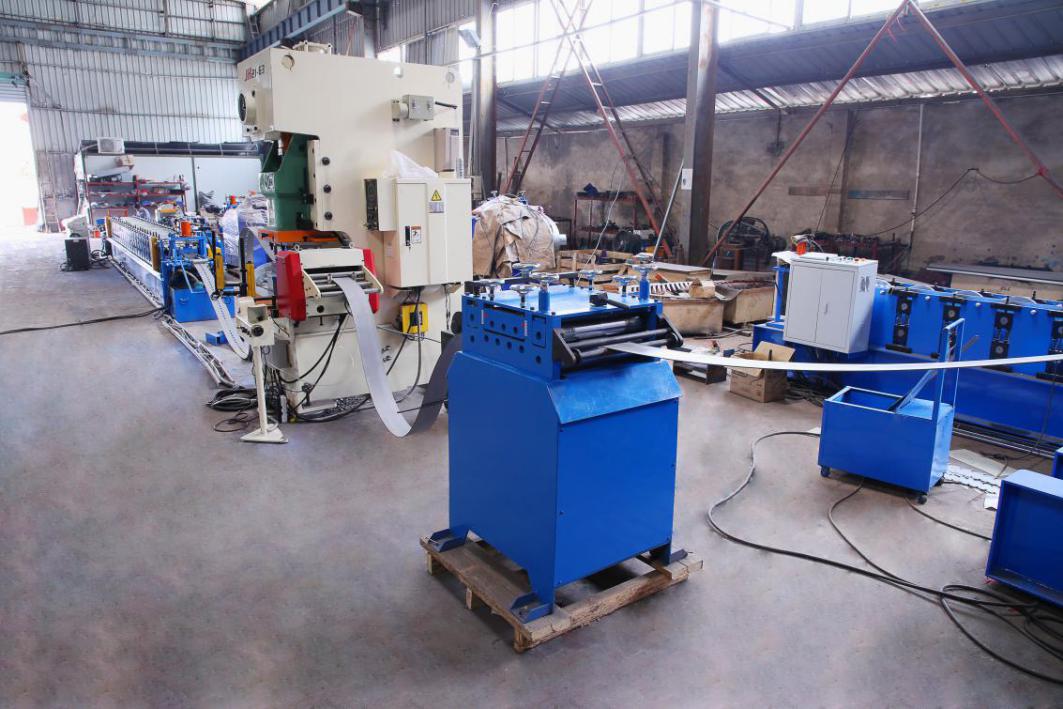

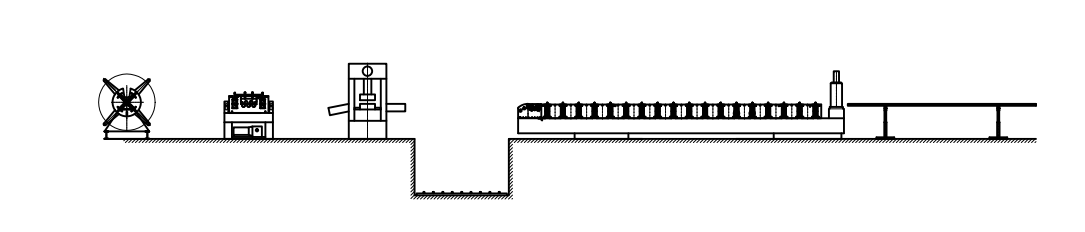

decoiler → دستگاه تراز کردن → دستگاه پانچ کردن → رول f orming  s ystem

برش پست هیدرولیک → قفسه خروجی

IV اجزای ماشین

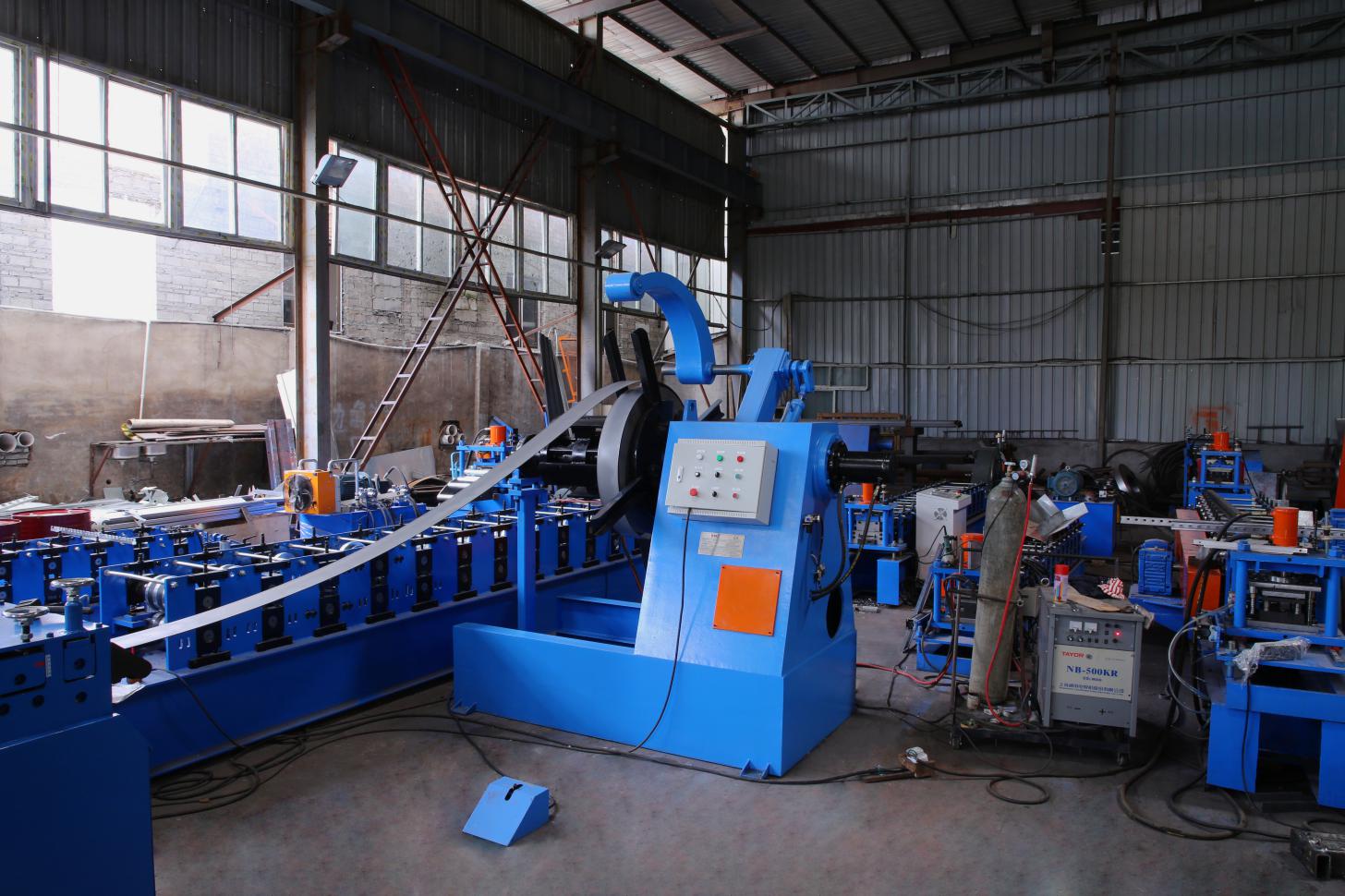

1) هیدرولیک Decoiler: یک مجموعه 5 تن

1) دستگاه تراز کردن

با سه دستگاه تسطیح 7 غلتکی در سه پایین

با راهنمای مواد تغذیه ، قاب بدنه ساخته شده از فولاد H450 از طریق جوشکاری

شفت های تولید شده از 45# فولاد ، خاموش کردن و گرمازدگی ، آبکاری کروم سخت. قطر = φ 90mm ، دقیق ماشینکاری

قدرت موتور: 3 کیلو وات

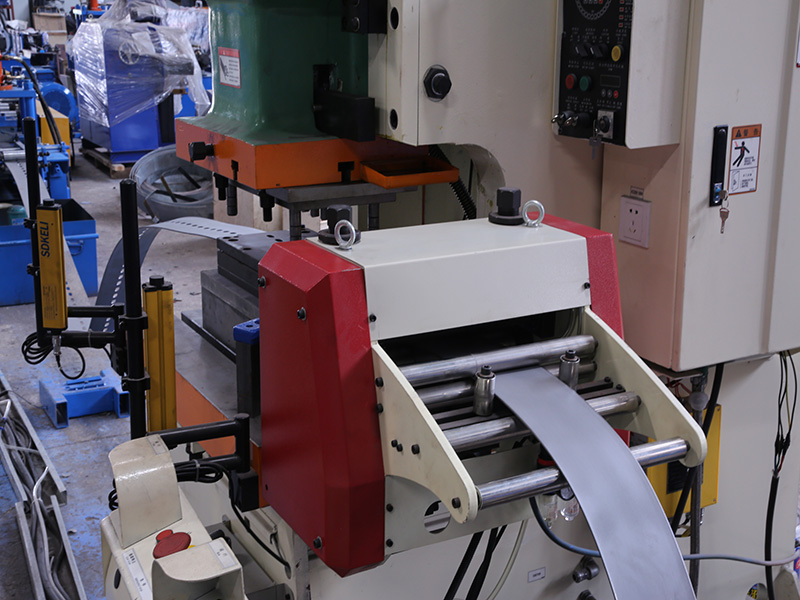

٪ 1) دستگاه سرویس دهی و پانچ

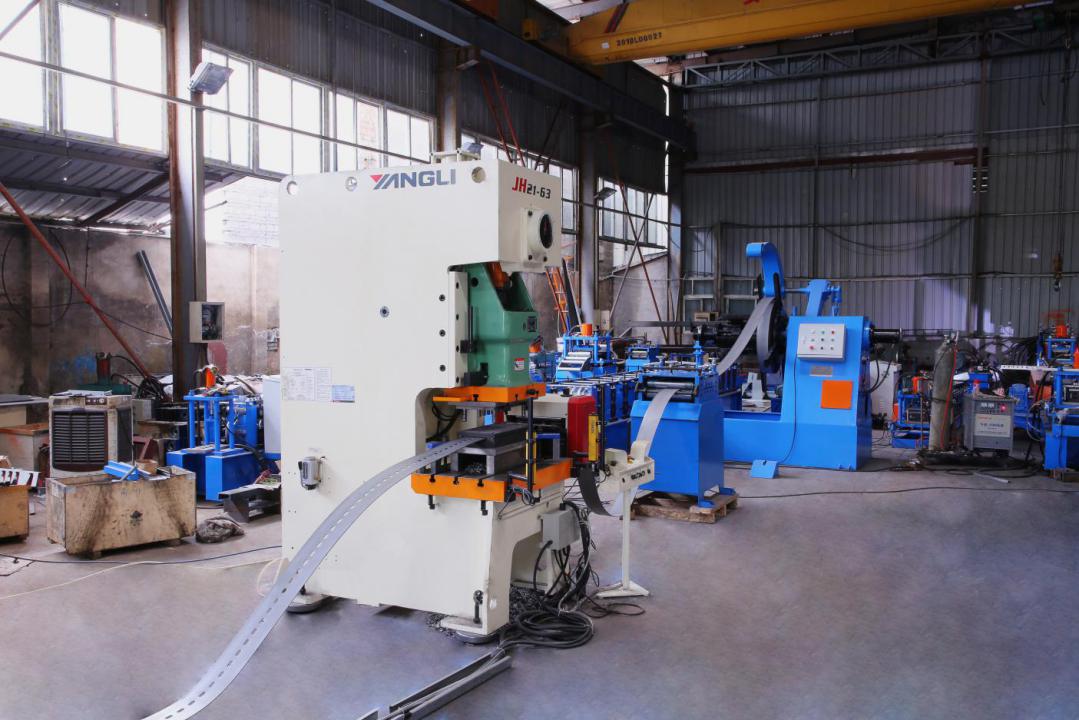

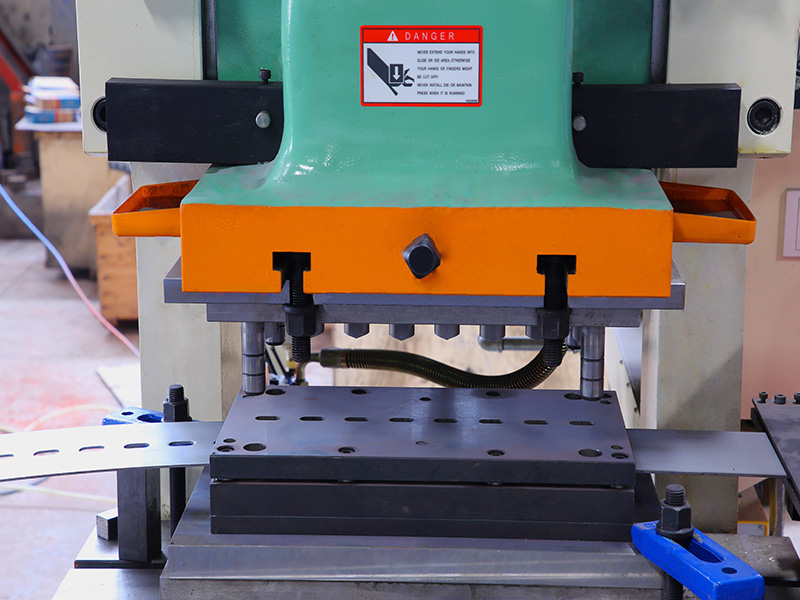

63 تن دستگاه مشت زدن با سرعت بالا قبل از شکل گیری رول ، با یک مجموعه مدل پانچ تجهیز کنید . دستگاه مشت زدن چهار طرف با پوشش ایمنی و یک طرف با باز کردن درب

منبع هوایی دستگاه پانچ توسط خریدار تأمین می شود.

ارسال نامه توسط موتور سروو برای مشت زدن به دقت بیشتر ، موتور سروو 3 کیلو وات

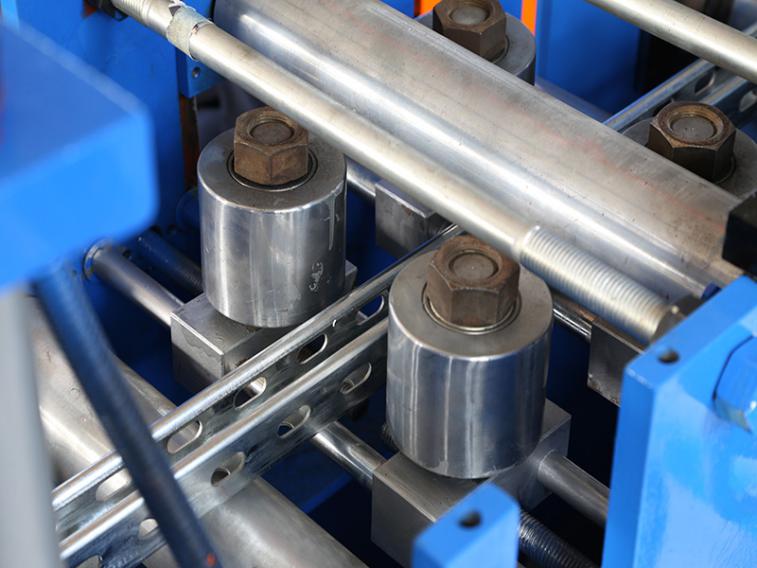

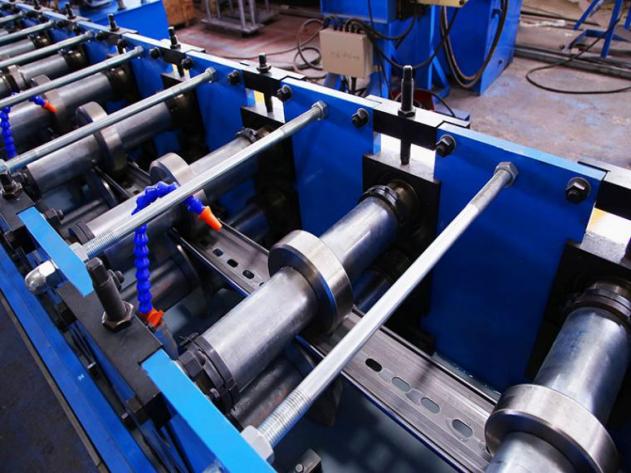

1) دستگاه تشکیل رول

قاب Ody ساخته شده از فولاد از نوع H450 با جوشکاری

ضخامت دیواره جانبی: Q235 T18 میلی متر ؛ میله کراوات: ф22 گالوانیزه

غلطک های تولید شده از فولاد بلبرینگ GCR15 (= فولاد EN31) , با دقت ,کروم سخت ماشینکاری شده ;با ضخامت 0.04 میلی متر ، سطح با شفت های آینه ( برای عمر طولانی تر و ضد Rust ) ;تولید شده از 45# فرونشست فولادی ,و عملیات حرارتی معتدل ، آبکاری کروم سخت. قطر = φ 75/85 میلی متر ، دقیق ماشینکاری

چرخ دنده و زنجیره ای در مورد 22-مرحله برای شکل گیری

موتور اصلی = 15کیلو وات ، کنترل سرعت فرکانس

سرعت کاهش موتور R : سری K

زنجیره ای: Ziqiang (توسط گروه برتر 1 برند Donghua)

تمام پیچ های پیچ با درجه 8.8 (کارخانه های ارزان قیمت از درجه 4.8 پایین استفاده می کنند) برای اطمینان از رفع ساختار دستگاه محکم و طولانی مدت در طول مدت زمان در حال اجرا.

سرعت محصول: 12-18 متر در دقیقه ( من زمان پانچ کردن و برش را می زنم )

دستگاه سرد آب           قبل از برش هیدرولیک

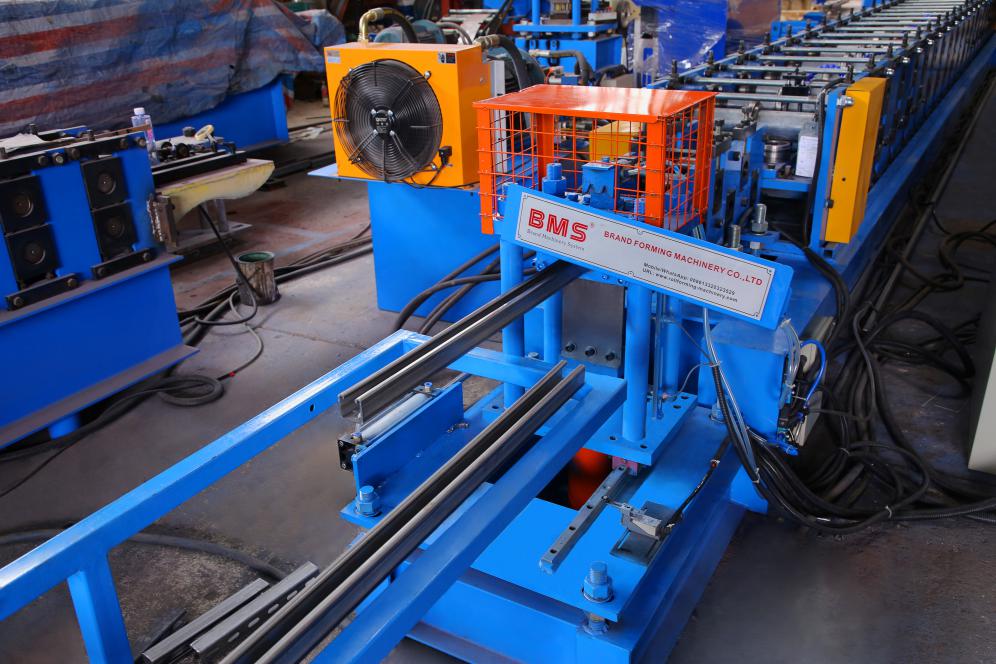

5) پست هیدرولیک​

قبل و پست برای برش ، متوقف کردن برش ، نوع قطعات برش طراحی تیغه ، بدون خالی

موتور هیدرولیک: 5 5کیلو وات ؛ فشار برش: 0-1 2MPa;

مواد ابزار برش: CR12MOV ( = SKD11 با حداقل یک میلیون بار عمر برش ) ، عملیات حرارتی تا درجه HRC58-62

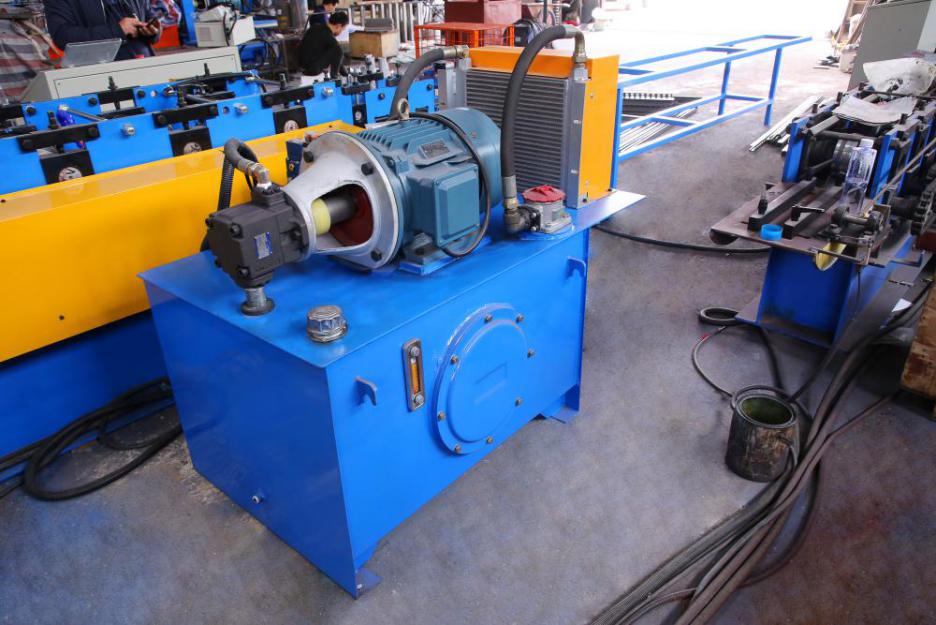

قدرت برش توسط ایستگاه هیدرولیک موتور مستقل (نگاه زیر) ارائه شده است

سیستم هیدرولیک با فیلتر روغن برای تصفیه روغن ، برای اطمینان از تمیز کردن روغن در گردش و طولانی تر شدن عمر سیستم هیدرولیک (به تصویر بالا مراجعه کنید )

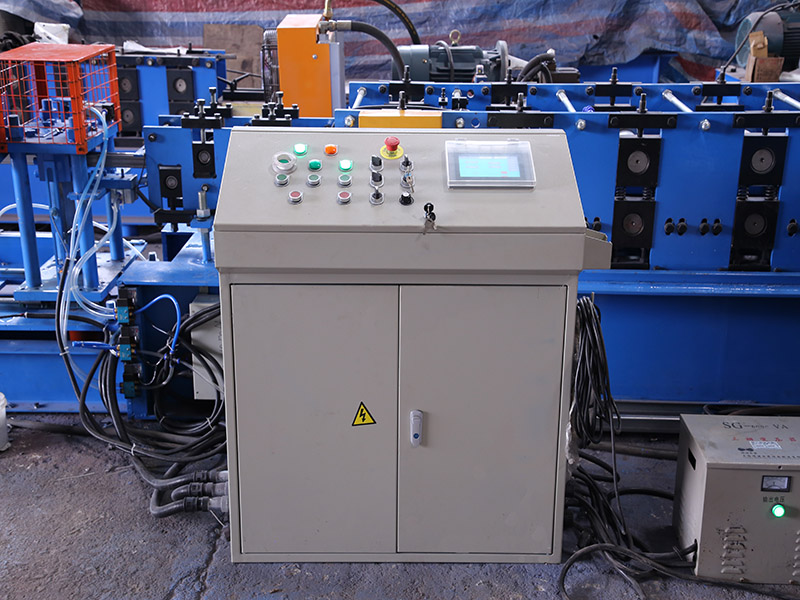

6) سیستم کنترل PLC

کمیت و طول برش را به طور خودکار کنترل کنید

داده های تولید (دسته تولید ، رایانه های شخصی ، طول و غیره) را در صفحه لمسی وارد کنید ،

این می تواند تولید را به صورت خودکار به پایان برساند.

همراه با: PLC ، اینورتر ، صفحه لمسی ، رمزگذار و غیره

PLC: زیمنس (برند آلمانی)

اینورتر: زیمنس (برند آلمانی)

صفحه لمسی رنگی 7 اینچی: زیمنس (برند آلمانی)

رمزگذار: Omron (مارک ژاپن)

پایین سوئیچ ، نور ، منبع تغذیه ، رله میانی ، کنتاکتور AC را نشان دهید ،

رله حرارتی: زیمنس (برند آلمانی)

سوئیچ هوا: LG-LS (برند کره)

تحمل برش به طول ≤ 1 میلی متر

کنترل ولتاژ 24 ولت

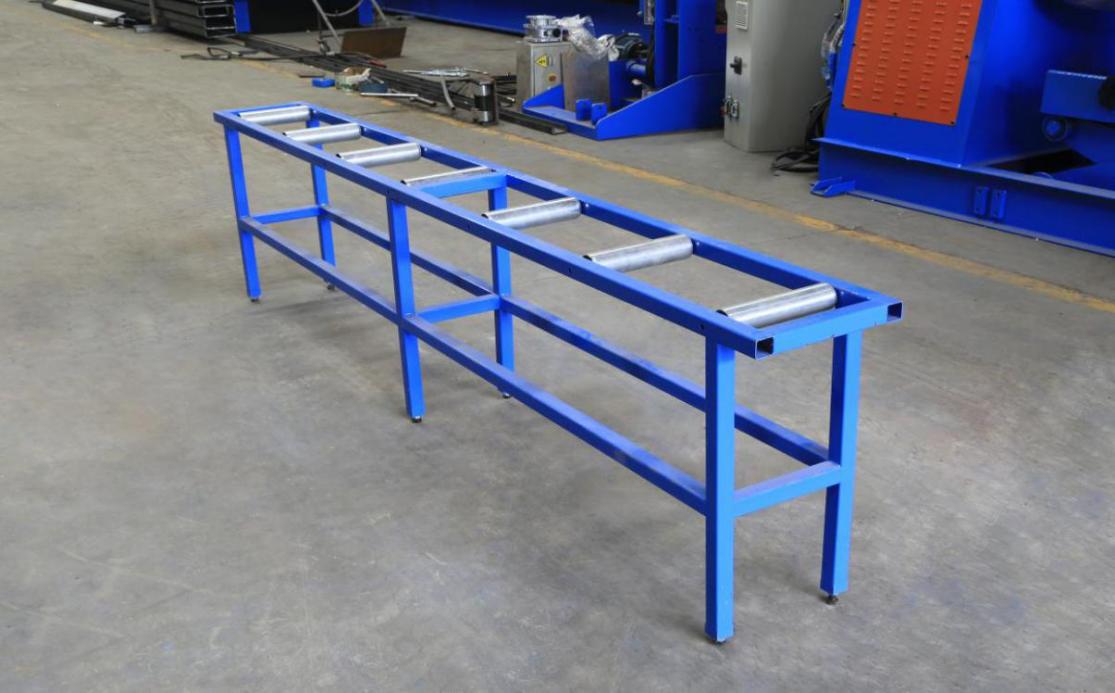

7) خروجی قفسه: بدون قدرت ، دو واحد ، با غلطک های روی آن برای حرکت آسان

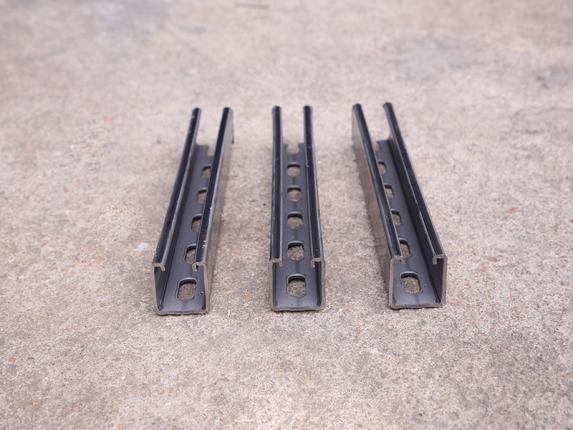

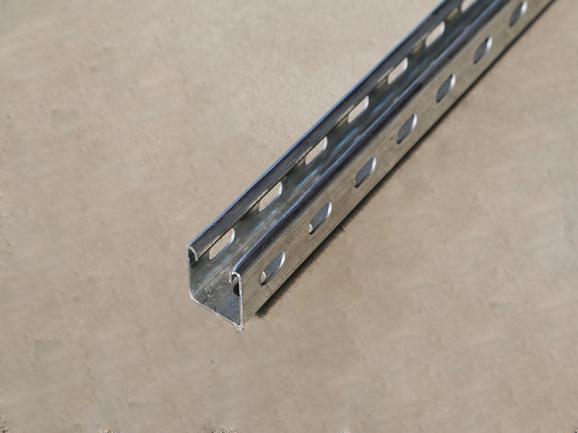

1) نمایش محصول
