دستگاه رول فرمینگ چارچوب درب فلزی با عملکرد آسان با تمام پانچ ها

مشخصات

رولتشکیل ماشین برایDارایشFرومیدن

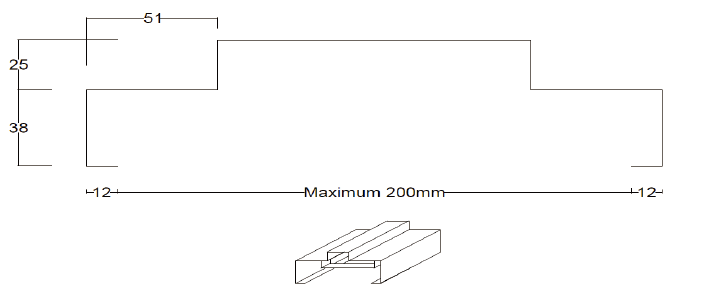

ⅰ طراحی طراحی

ⅱ ماده:

ضخامت مواد: 1-1.2 میلیمتر

مواد قابل اجرا: CRC، فولاد گالوانیزه (با قدرت عملکرد 235-350MPa)

ⅲ.Machine اجزاء

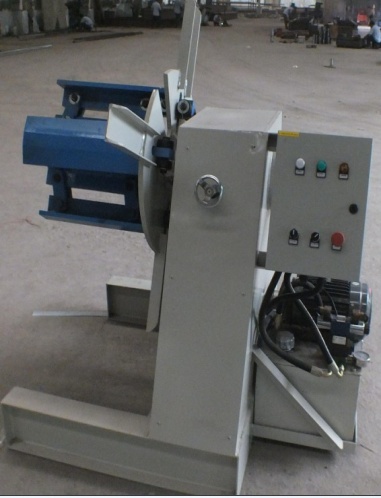

1) Decoiler هیدرولیک:یک مجموعه 5ton

2) کارخانه نورد سرد:

الف) با دستگاه تغذیه مواد تغذیه

ب) شش سیلندر دستگاه سوراخ سوراخ:

مشت زدن قالب: حدود 9sets

ج) تولید کننده اصلی رول تشکیل

با راهنمای تغذیه، قاب بدن ساخته شده ازHنوع فولادی را با جوشکاری تایپ کنید

رانندگی موتور، انتقال زنجیره ای چرخ دنده،

حدود 20 مرحله برای تشکیل

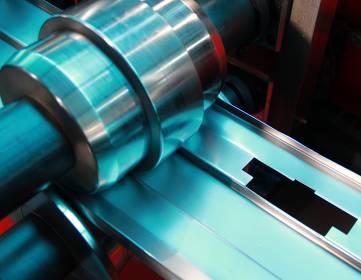

غلطک های تولید شده از45 # فولاد، دقیق ماشینکاری، کروم سخت پوشش داده شده بر روی سطح؛

شفت های تولید شده از 45 #، قطر اصلی شفت =Ф755mmدقیق ماشین

شکل گیری سرعت حدود 12 متر / دقیقه (محاسبه زمان مشت زدن و برش)

د) بدن ماشین معمولی برای به اشتراک گذاشتن

موتور اصلی =11 کیلو وات با موتور سروو

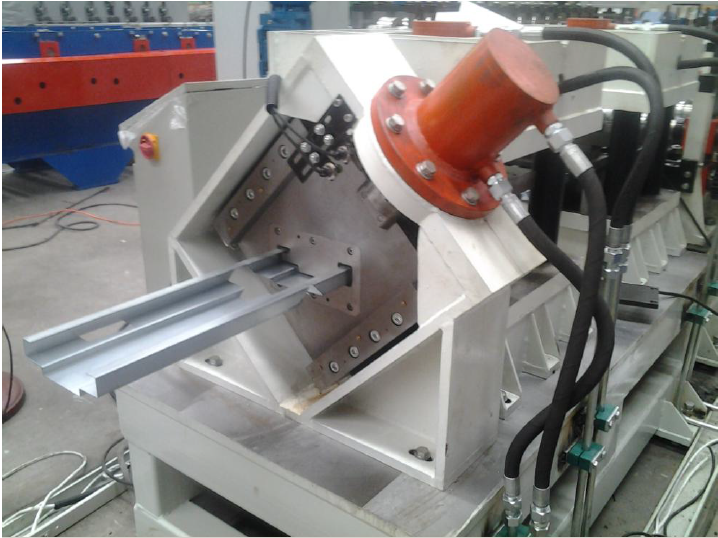

3) دستگاه برش هیدرولیک:

سه سیلندر پس از برش، توقف به برش،

موتور هیدرولیک:18.5 کیلو وات، محدوده فشار هیدرولیک: 16MPa

مواد برش مواد: CR12Mov، عملیات حرارتی

حدود شش جفت قالب برش

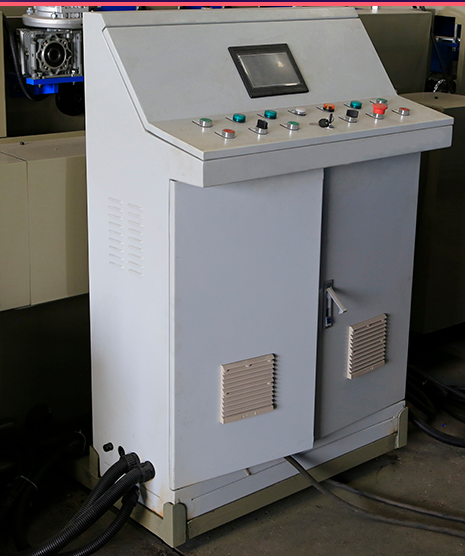

4) سیستم کنترل PLC

کنترل مقدار، طول برش به طور خودکار

همراه با: PLC، اینورتر، صفحه لمسی (هر دو زبان انگلیسی و چینی)، رمزگذار و غیره

تحمل به طول تحمل ± 1mm

کنترل ولتاژ 24V

5) خروج از قفسه:

Un-powered، یک واحد، طول 6 متر

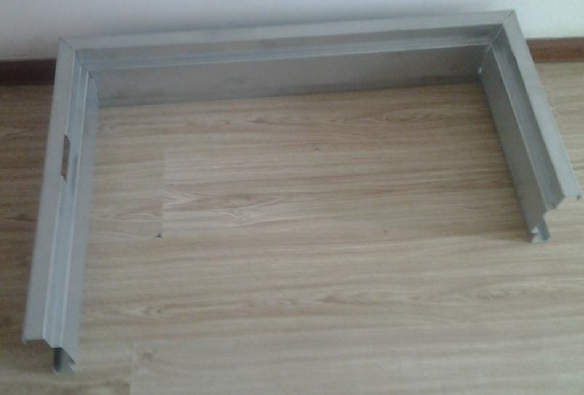

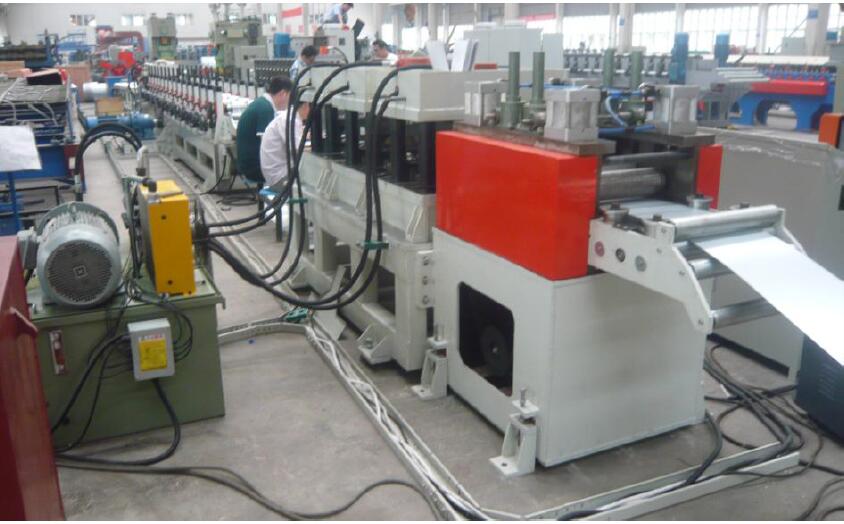

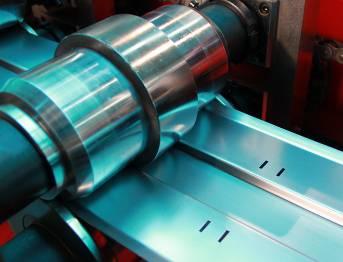

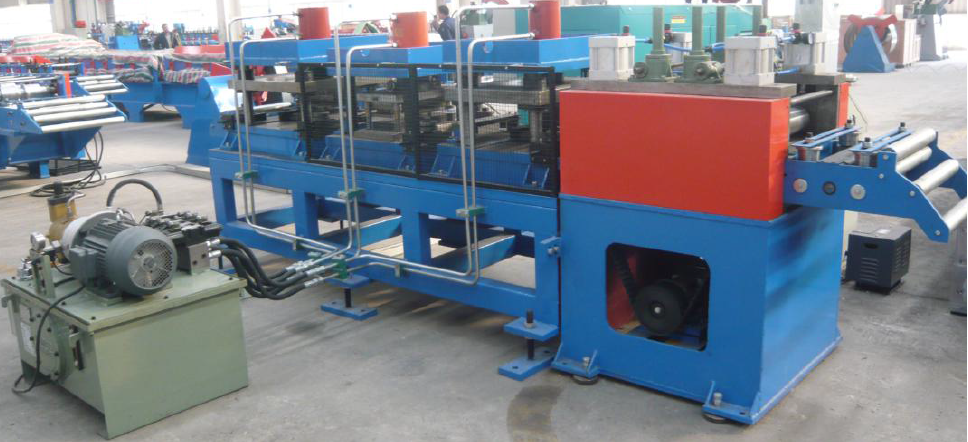

ⅳ تصاویر ماشین (فقط برای مرجع)

مشخصات بالا و عکس ها فقط برای مرجع هستند، دقیقا ممکن است کمی متفاوت باشد و نیاز به اشاره به دستگاه دارد.
