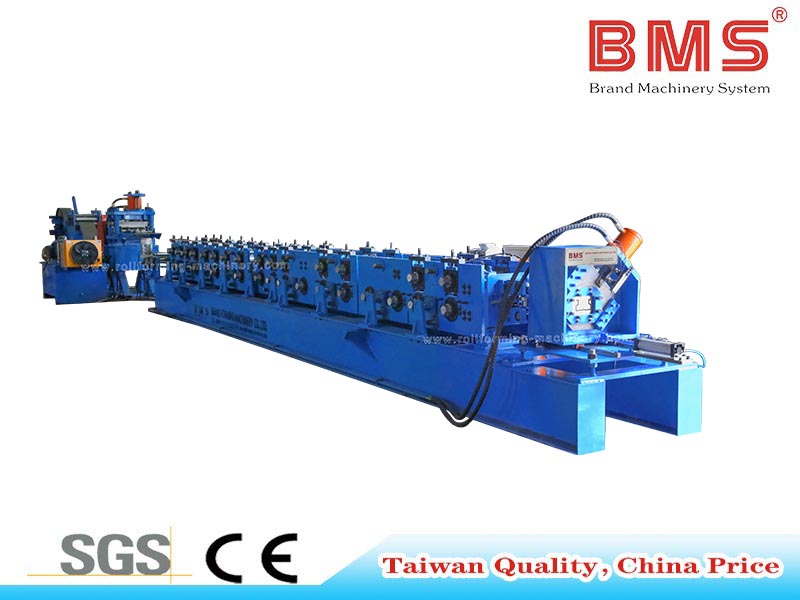

دستگاه رول فرمینگ عمودی برای چند پروفیل

1 دستگاه برای چند پروفایل برای صرفه جویی در سرمایه گذاری، تغییر خودکار برای بهبود کارایی کار

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

نام تجاری:
BMS

جزئیات سریع

مشخصات

خیر	پارامترهای اصلی		پارامترهای آسیاب رول فرمینگ
1.	ضخامت مواد	1.6-2.5 میلی متر	ایستگاه های شکل دهی	18 مرحله ای
2.	عرض تغذیه	طبق نقشه	قاب بدنه	H450
3.	مواد کاربردی	گالوورق آنیزه/ ورق نورد سرد / ورق نورد گرم	ضخامت دیوار کناری	25 میلی متر
4.	استاندارد برق	415V/50Hz/3Ph	شفت قطر	45# فولاد، φ80/65mm
5.	هیدرولیک قطر دکویل	5T-600mm	قدرت موتور اصلی	15 کیلو وات
6.	قدرت تسلیم	G350-400Mpa	پیچ پیچ	درجه 8.8
7.	سرعت شکل گیری	6-8 متر در دقیقه	عرض موثر	به عنوان طراحی مشتری
8.	سیستم کنترل	سیستم کنترل PLC	غلتک	فولاد Gcr15، HRC58-62
9.	موتور هیدرولیک	11 کیلو وات	رنگ ماشین	آبی + مشکی + نارنجی
10.	مواد تست	BMS اندازه مواد تغذیه را ارائه می دهد برای خرید آن 2 هفته قبل از تست ماشین

جریان کار

Decoiler (5 تن) ← راهنمای تسطیح/تغذیه/دستگاه پانچ ← آسیاب رول اصلی ← دستگاه برش پست هیدرولیک → قفسه خروجی*2 → سیستم کنترل PLC → ایستگاه هیدرولیک

نمایش اجزای ماشین

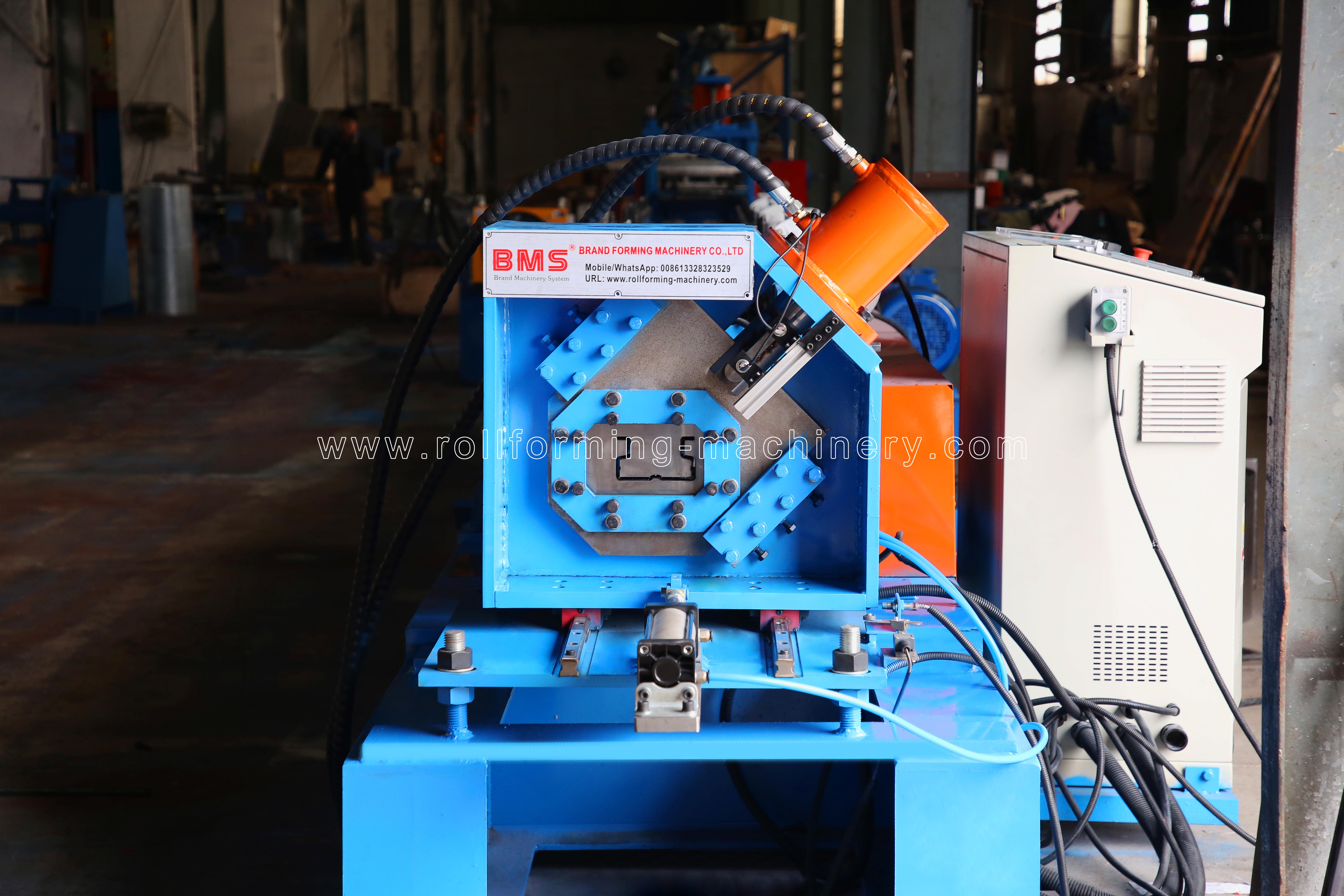

پست برش

بدون نیرو، کنترل دستی داخلی کویل فولادی مته سوراخ شدن و توقف.

حداکثر عرض تغذیه: 1000 میلی متر،

محدوده شناسه سیم پیچ 508mm±30mm.

ظرفیت: حداکثر5 تن

پست برای برش، توقف برای برش، نوع دو تکه طرح تیغه برش، بدون خالی شدن.
موتور هیدرولیک:11 کیلو وات فشار برش: 0-16 مگاپاسکال.

زمان برش: 2 ثانیه
مواد ابزار برش: Cr12MoV(= SKD11 با حداقل یک میلیون بار عمر برش)، عملیات حرارتی تا درجه HRC58-62.
قدرت برش توسط ایستگاه هیدرولیک موتور اصلی تامین می شود.

016A5294

دکویل

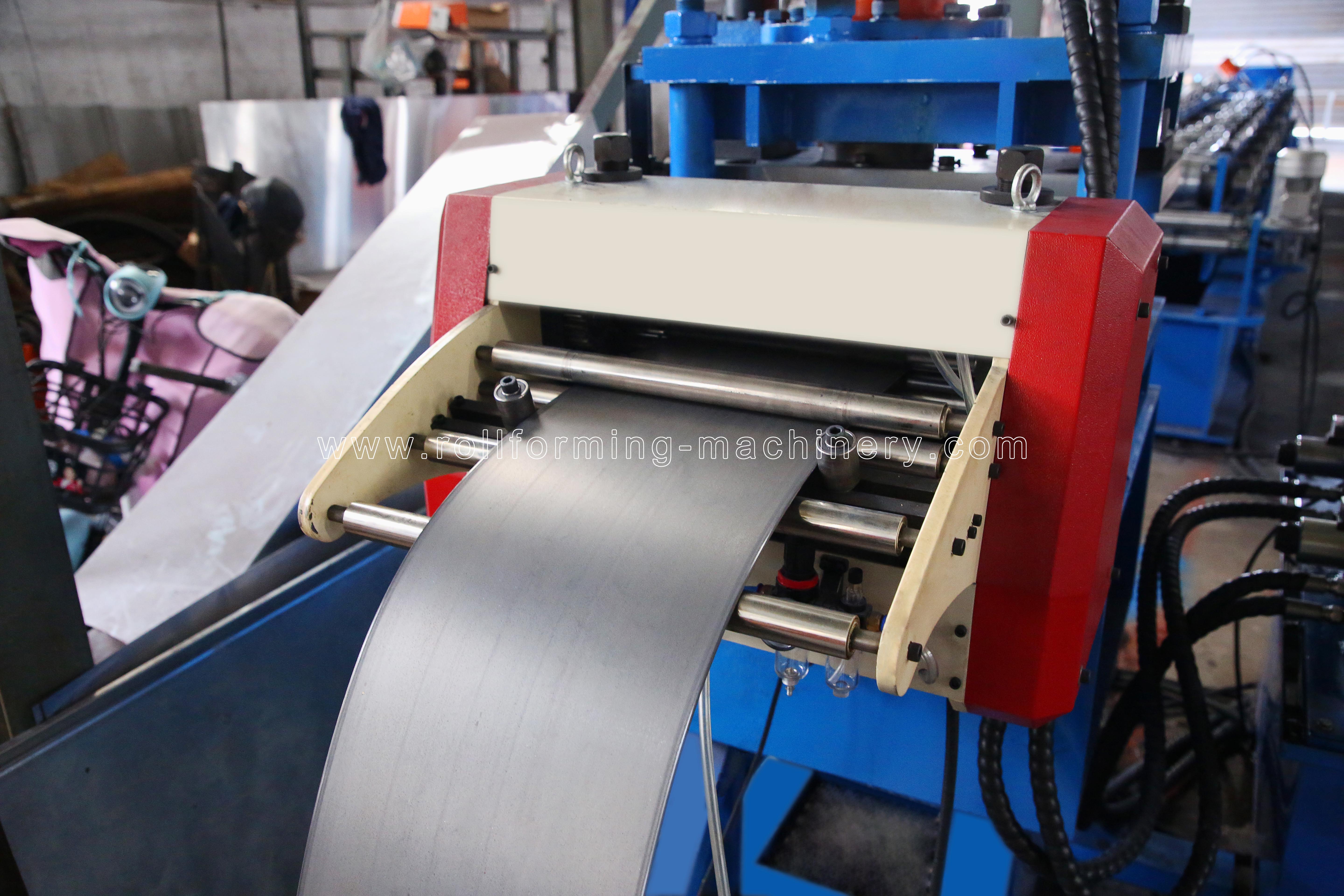

دستگاه تغذیه سروو

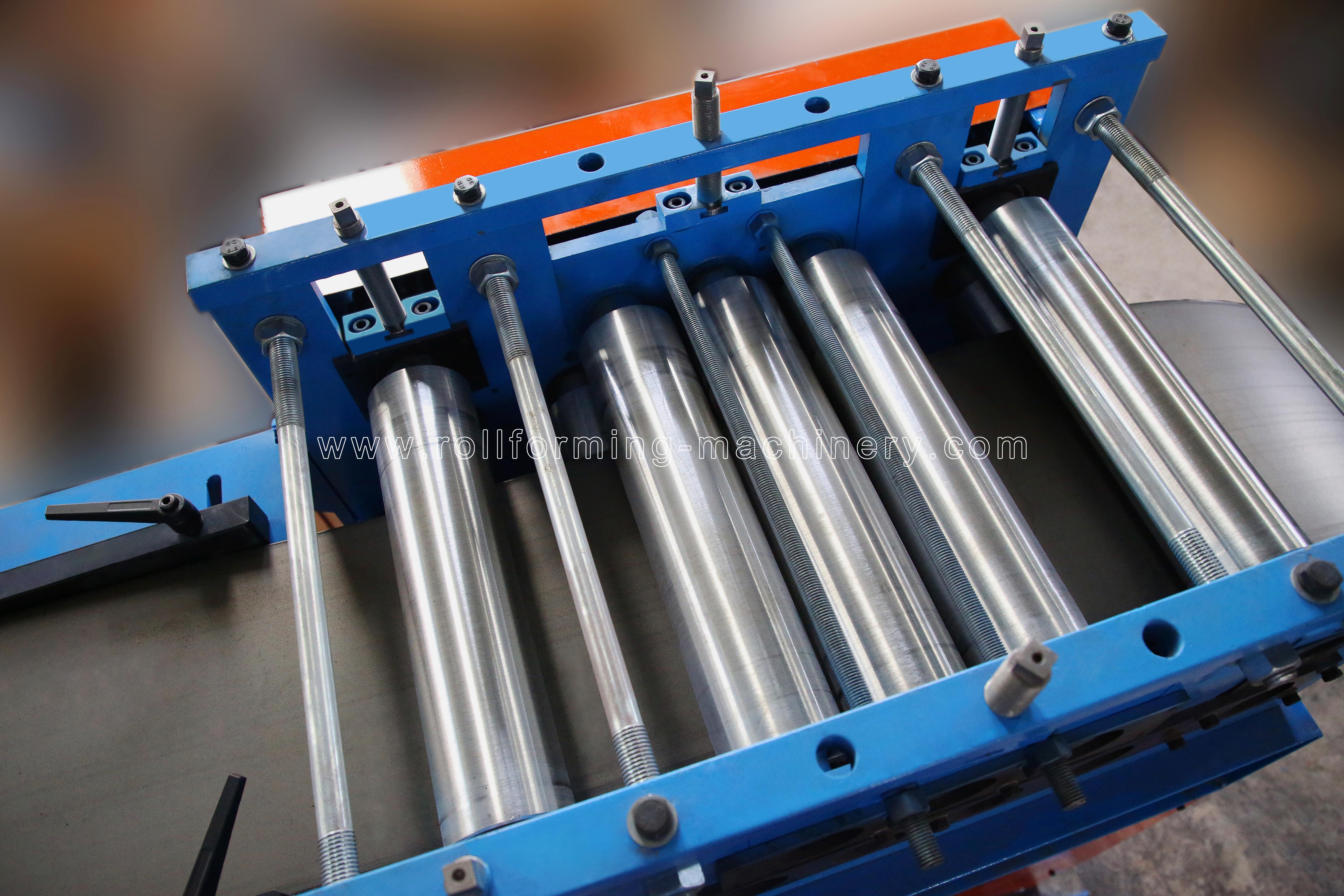

بالا سه پایین چهار دستگاه تسطیح کاملاً هفت شفت با راهنمای مواد تغذیه، قاب بدنه ساخته شده از H450 نوع فولاد با جوشضخامت دیواره جانبی:Q235 t25mm.شفت های تولید شده از فولاد 45#، ماشینکاری دقیققدرت موتور:2.2 کیلو وات

63 تن دستگاه پانچ با سرعت بالا قبل از تشکیل رول، مجهز به یک مجموعه مدل پانچ. دستگاه پانچ چهار طرف با پوشش ایمنی و یک طرف با درب باز. با کنترل سیستم PLC.

016A5302
