جزئیات سریع
مشخصات
| خیر | پارامترهای اصلی | پارامترهای آسیاب رول فرمینگ |
| 1. | ضخامت مواد | 0.4-1.0 میلی متر | ایستگاه های شکل دهی | 14 مرحله ای |

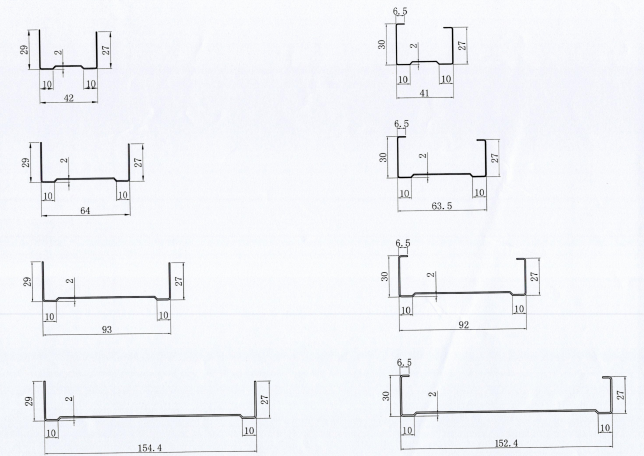

| 2. | عرض تغذیه از ارتفاع پایین و کمر ارتفاع |
41/63.5/92/152.4; 31.8 | پایه | H450، لوله مستطیلی
|
| 3. | مواد کاربردی | کویل گالوانیزه | ضخامت دیوار کناری | Q235 t18mm |
| 4. | استاندارد برق | 220v/3ph/60Hz
| شفت قطر | Cr40# فولاد، φ60mm |
| 5. | قطر دکویل دستی | 420-φ520 میلی متر
| قدرت موتور اصلی | 18.5 کیلو وات |
| 6. | قدرت تسلیم | 240-390 مگاپاسکال | پیچ پیچ | درجه 8.8 |
| 7. | سرعت شکل گیری | 0-100 متر در دقیقه | عرض موثر | به عنوان طراحی مشتری |
| 8. | سیستم کنترل | سیستم کنترل PLC | غلتک | Cr12mov، CNC Lathes، Hear Treatment، HRC58-62 |
| 9. | سروو موتور | 4.4KW/2.9KW | رنگ ماشین
| آبی + مشکی + نارنجی |
| 10. | مواد تست | BMS اندازه مواد تغذیه را ارائه می دهد برای خرید آن 2 هفته قبل از تست ماشین |

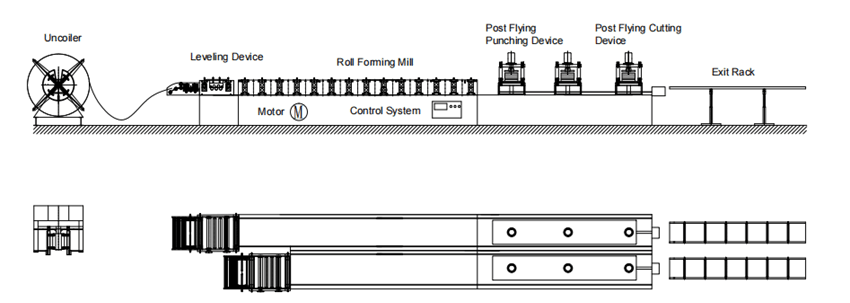

جریان کار
کویلر دو سر → تغذیه / همسطح → آسیاب نورد → پانچ پس از پرواز / برش پس از پرواز → قفسه خروج
نمایش اجزای ماشین
آسیاب رول فرمینگ
قاب بدنه دستگاه: جوشکاری صفحه فولادی و پردازش مرکز ماشینکاری CNC را اتخاذ می کند
غلتک های تولید شده از Cr12MoV فولاد، عملیات حرارتی خاموش کننده خلاء پس از سنگ زنی سوراخ داخلی و صفحه انتهایی، صورت غلتکی پایان تراش CNC.
شفت های تولید شده از فولاد 40Cr، عملیات حرارتی خاموش و معتدل، آبکاری کروم سخت و سنگ زنی خارجی.
قطر شفت=ф60 میلی متر، ماشینکاری دقیق
چرخ دنده / چرخ دنده، در مورد 14 مرحله ای شکل دادن

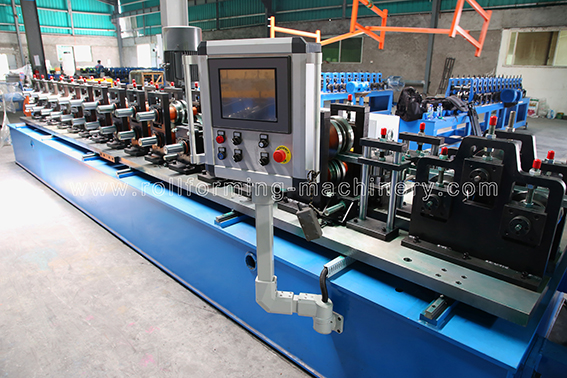

موتور اصلی (مارک پولاروید)=18.5 کیلو وات , کنترل سرعت فرکانس

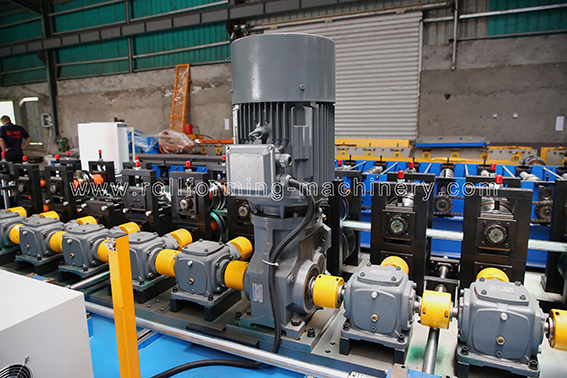

جعبه دنده در هر ایستگاه شکل گیری

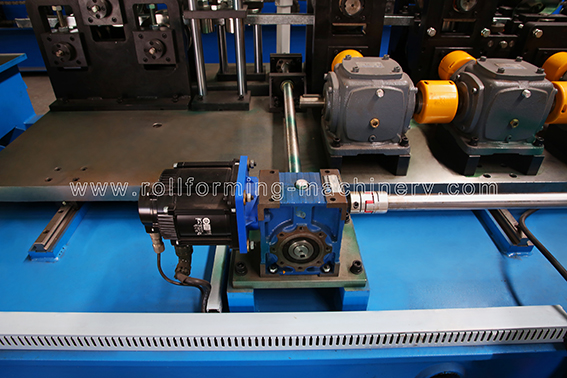

مکانیسم تغییر اندازه (راننده توسط سروو موتور)

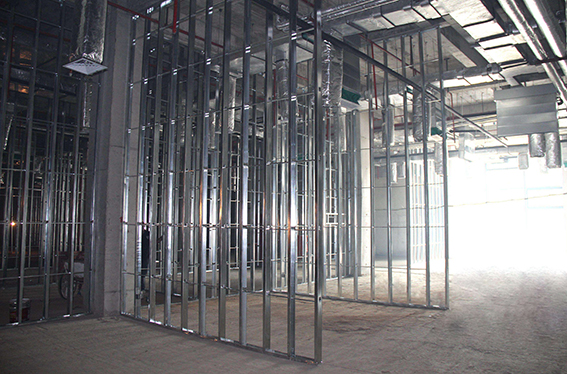

مورد درخواست محصول

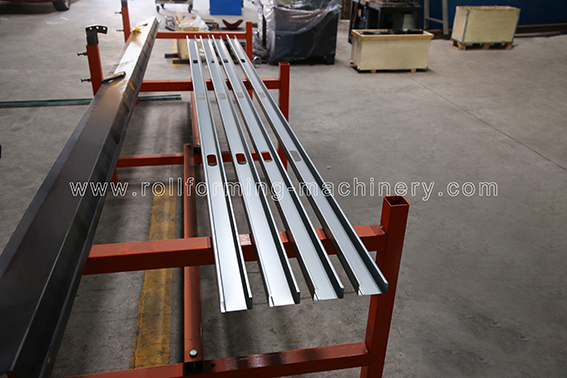

محصولات تولیدی ماشین
