دستگاه رول فرمینگ کفپوش دولایه

محصول جدید دستگاه رول فرمینگ کف دولایه AUTO

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
YX45-982/YX50-955
نام تجاری:
BMS

نمایه

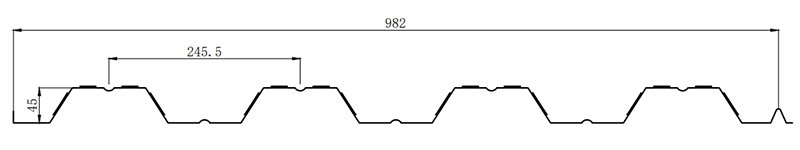

20200317101431_50642 20200317101442_33376

توضیحات محصول

مواد	مواد قابل اجرا	فولاد گالوانیزه (GI)
	ضخامت مواد	0.8-1.5 میلی متر
	با قدرت تسلیم	550 مگاپاسکال
کویل	عرض تغذیه	1220 میلی متر
	محدوده شناسه سیم پیچ	508mm±30mm
	ظرفیت	حداکثر 5 تن
ماشین	قاب پایه	H450 نوع فولاد با جوش
	ضخامت دیواره جانبی	Q235 t20mm
	مواد غلتکی	45# فولاد، روکش کروم سخت
	ایستگاه غلتکی	26/27-گام برای تشکیل
	قطر شفت	ф80/95 میلی متر، پردازش فرکانس بالا
کاتر	سختی	عملیات حرارتی تا HRC58-62 درجه
کاتر	تحمل برش	≤±1 میلی متر
قدرت	راه رانندگی	انتقال دنده / چرخ دنده
	موتور اصلی	22 * 2 کیلو وات، کنترل سرعت فرکانس
	موتور پمپ برای برش	11 کیلو وات
سیستم کنترل PLC	اینورتر	اشنایدر الکتریک/DELTA (مارک تایوان)
	صفحه نمایش لمسی	WEINVIEW (مارک تایوان)
	رمزگذار	KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی)
	ولتاژ کنترل	24 ولت

جریان کار

5T هیدرولیک دکویل → دستگاه پیش برش دستی → دستگاه راهنمای تغذیه → سیستم شکل دهی رول → دستگاه برش پست هیدرولیک → قفسه خروج خودکار

056T6YSR%8K1K)FZVY

مشخصات فنی

1) 5T Decoiler هیدرولیک: یک مجموعه

انقباض و توقف سوراخ داخلی کویل فولادی کنترل هیدرولیک

دستگاه تغذیه خودکار و خود توقف

قطر بیرونی:1600 میلی متر

موتور:3 کیلو واتموتور پمپ روغن:2.2 کیلو وات

ظرفیت:حداکثر 5 تن,با ماشین کویل

20200316170128_57875

2) دستگاه پیش برش هیدرولیک

استفاده از مواد برش برش فولاد Cr12MoV (= فولاد SKD11)

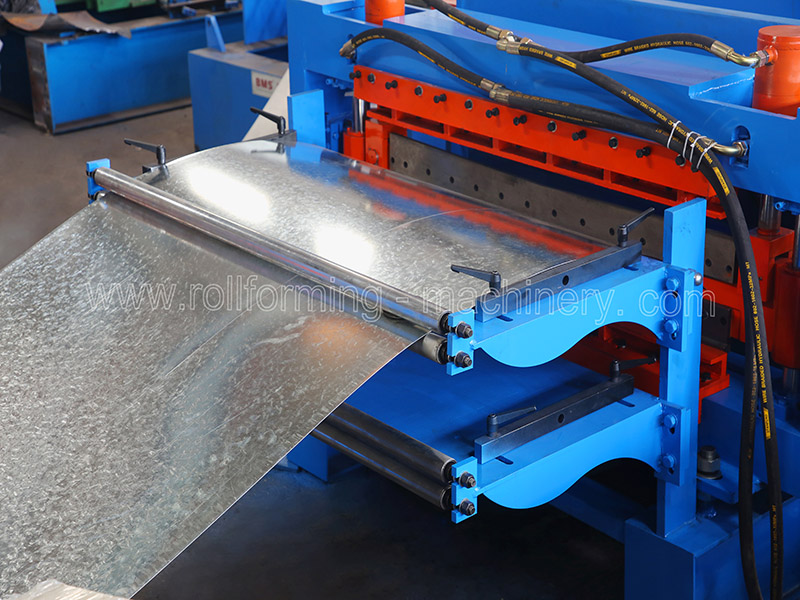

20200316170238_72966

3) ماشین اصلی

غلتک های تولید شده از 45# فولاد، روکش کروم سخت

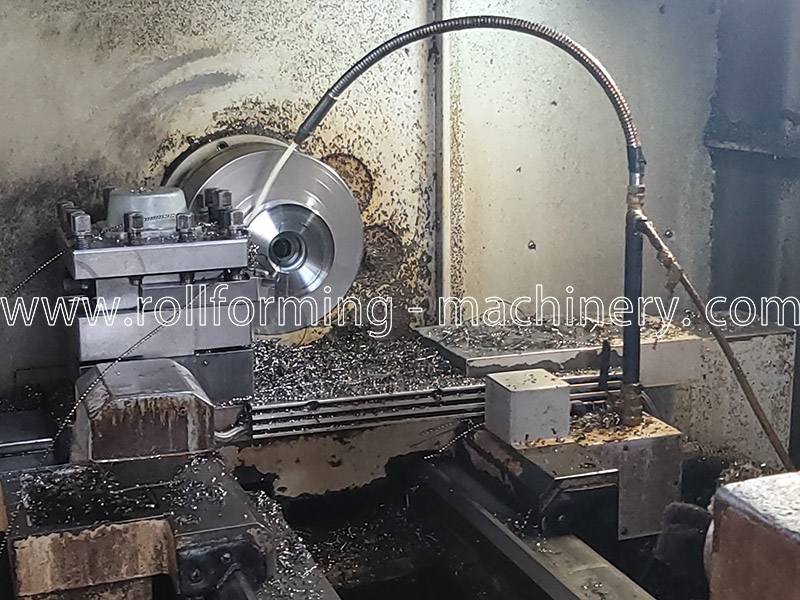

20200313170707_71394

غلتک های برجسته تولید شده از فولاد GCr15 (= فولاد EN31)

عملیات حرارتی، HRC 58-62 درجه

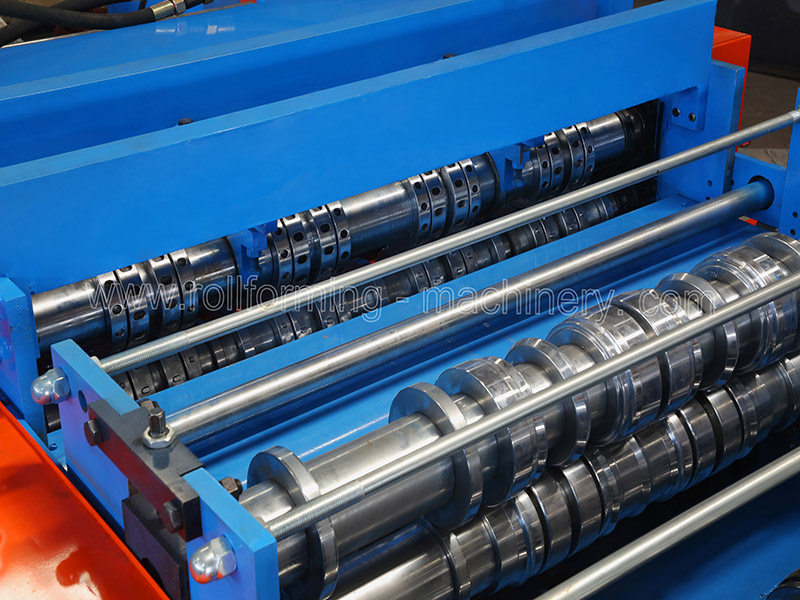

20200316170838_20642 (1)

سرعت رول فرمینگ:18-25 متر در دقیقه

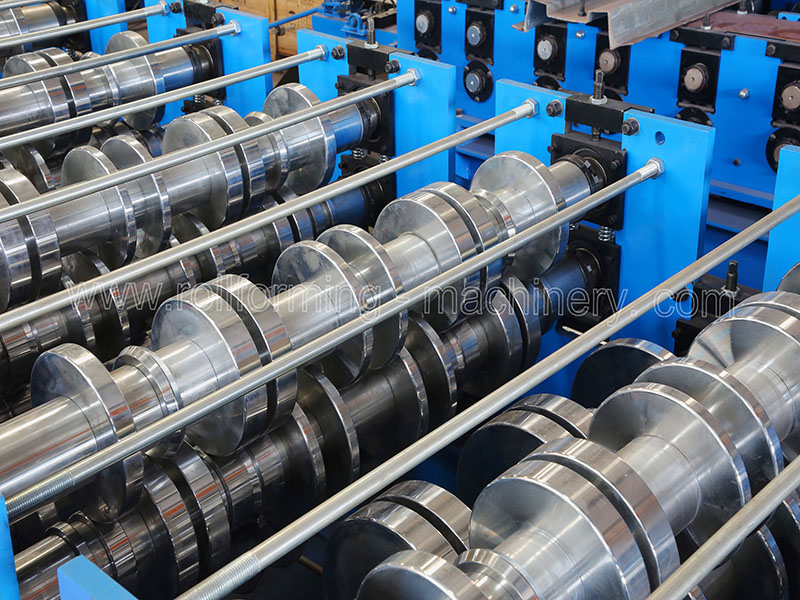

20200316170537_10936

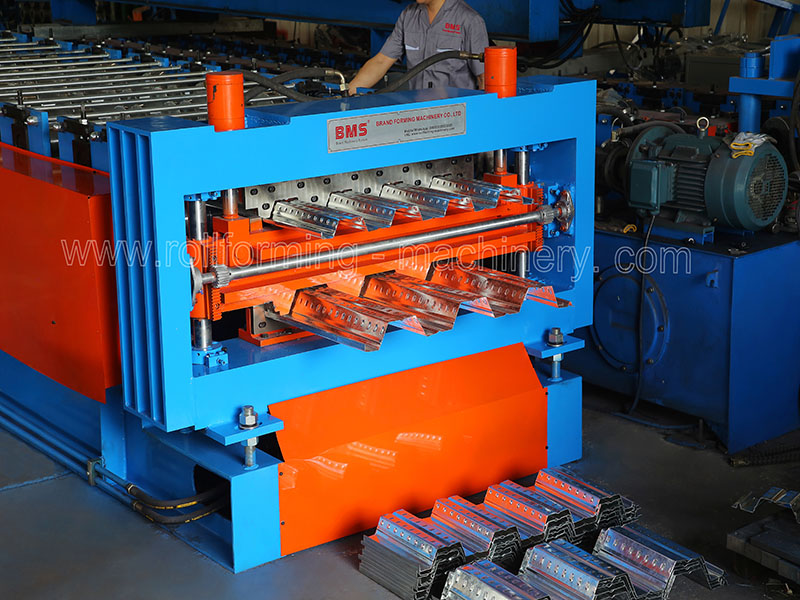

4) دستگاه برش پست هیدرولیک

پست برای برش، توقف برای برش، دو تکه نوع طرح تیغه برش
موتور هیدرولیک:11 کیلو واتفشار برش:0-16 مگاپاسکال
مواد ابزار برش:Cr12MoV(= فولاد SKD11)، عملیات حرارتی به HRC58-62

با حداقل یک میلیون بار کاهش عمر
قدرت برش توسط ایستگاه هیدرولیک موتور اصلی تامین می شود

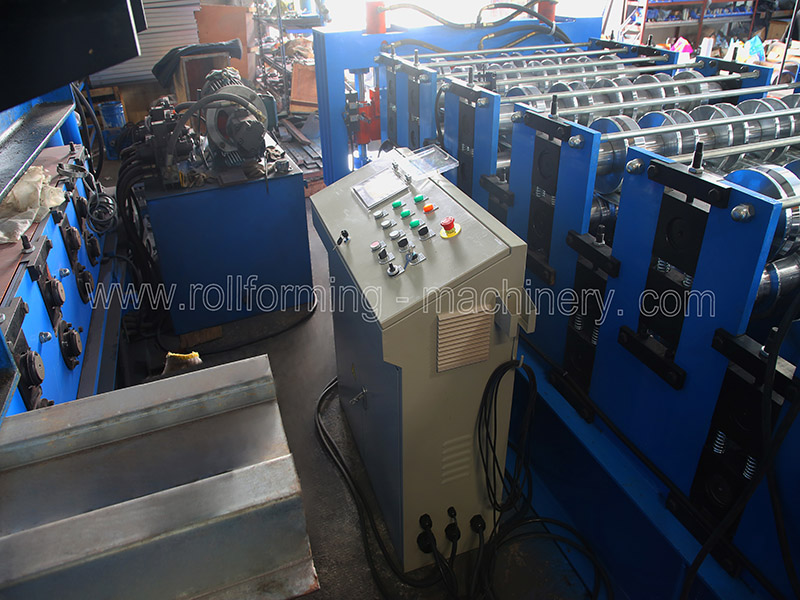

5) سیستم کنترل PLC

کنترل مقدار و طول برش به صورت خودکار.

داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره

20200316170935_99067

6) خروج از قفسه:سه واحد

20200316171137_19269

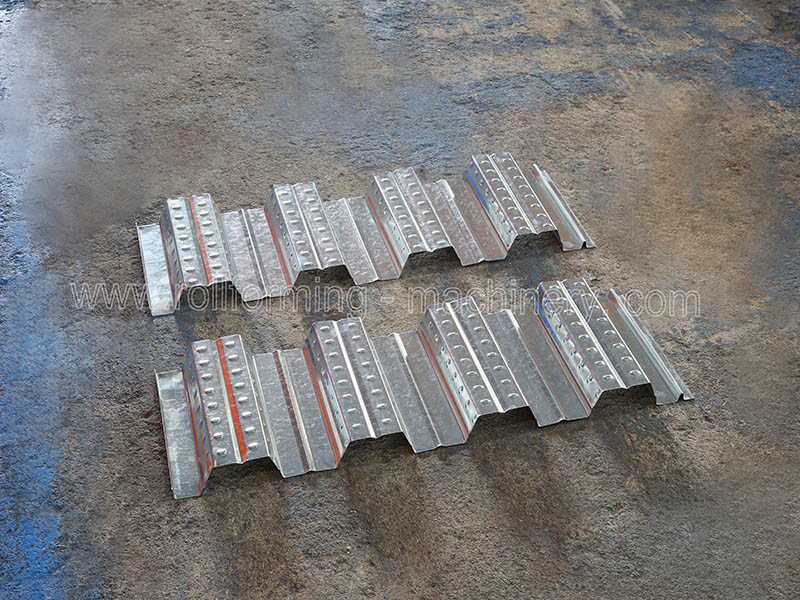

7) نمایش محصول

بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل از راه دور.

20190812102601_56964

خدمات پس از فروش

1 گارانتی است 24 ماه ها پس از اینکه مشتری دستگاه را دریافت کرد.
در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم هزینه اضافی
