دستگاه تشکیل رول عرشه کف دو لایه

1 دستگاه برای 2 پروفایل ، صرفه جویی در فضای ، ملاقات با SDI و ANSI American American

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

نام تجاری:
BMS

توضیحات محصول

دستگاه رول شکل دهی کف دولایه برای 2 پروفیل مطابق با استاندارد SDI و ANSI آمریکا

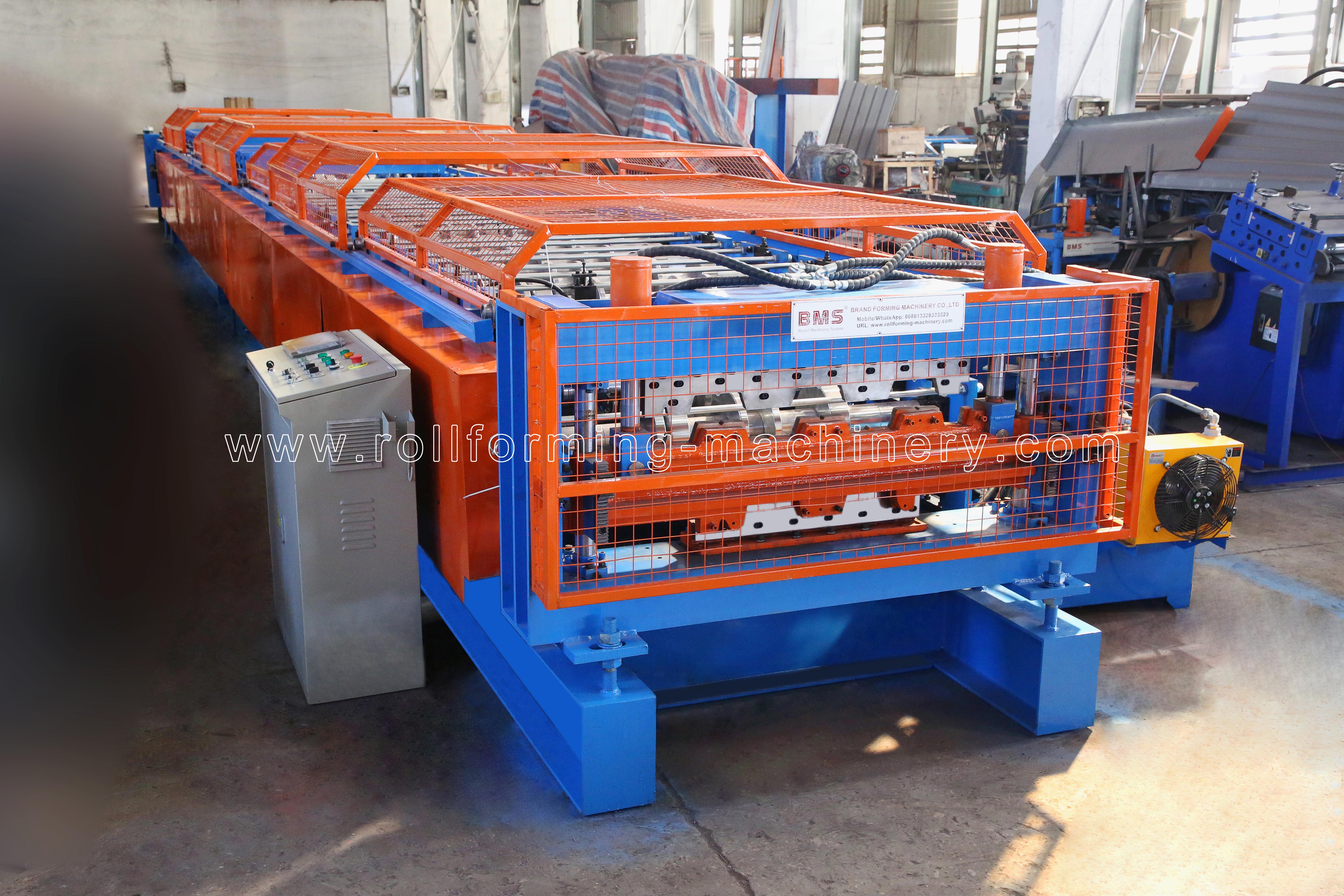

دستگاه رول فرمینگ عرشه کف دولایه برای تولید دو پروفیل عرشه کف مجزا با دقت و کارایی استثنایی مهندسی شده است. این تجهیزات برای برآورده کردن الزامات استانداردهای SDI آمریکا (موسسه عرشه فولادی) و ANSI طراحی شده است، این تجهیزات قابلیت اطمینان ساختاری و عملکرد ثابت را برای پروژه های ساختمانی صنعتی و تجاری در مقیاس بزرگ تضمین می کند.

با ادغام دو سیستم مختلف شکل دهی پروفیل در یک ماشین واحد، به سازندگان کمک می کند تا به طور قابل توجهی فضای کف کارخانه را بهینه کنند، سرمایه گذاری کلی تجهیزات را کاهش دهند و گردش کار تولید را ساده کنند. این دستگاه یک انتخاب ایده آل برای مدیران خرید و مهندسان تاسیسات است که به دنبال راه حل رول فرمینگ قابل اعتماد، صرفه جویی در فضا و ظرفیت بالا هستند.

مشخصات

این دستگاه برای تولید پروفیل های عرشه کف خاص با توجه به نیازهای مهندسی سازه دقیق سفارشی شده است. طراحی دو لایه به اپراتورها اجازه می دهد تا بین دو پروفایل به طور یکپارچه جابجا شوند و انعطاف پذیری تولید را برای نیازهای پروژه های مختلف افزایش می دهد.

توضیحات محصول و پارامترها

مشخصات زیر قابلیت‌های فنی اصلی آسیاب رول‌فرمینگ را تشریح می‌کند. این دستگاه که با قاب‌های بدنه H450 سنگین و غلتک‌های مقاوم Gcr15 با HRC58-62 ساخته شده است، پایداری طولانی‌مدت و حداقل لرزش را حتی تحت عملکرد مداوم با سرعت بالا (15-20 متر در دقیقه) تضمین می‌کند. راه اندازی دو موتوره (18.5 + 18.5 کیلووات) قدرت کافی برای رسیدگی به ورق های گالوانیزه با ضخامت 0.75-1.5 میلی متر و قدرت تسلیم تا G345Mpa را فراهم می کند.

شماره	پارامترهای اصلی		پارامترهای آسیاب تشکیل رول
1	ضخامت مواد	0.75-1.5 میلی متر	تشکیل ایستگاه ها	24+24 مرحله
2	عرض	1219mm/1250mm	قاب بدنه	H450
3	ماده کاربردی	ورق گالوانیزه	ضخامت دیواره جانبی	Q235 T25mm
4	معیار الکتریکی	480V/60Hz/3PH	قطر شفت	45#فولاد ، φ75mm
5	ماده برش	cr12mov	قدرت حرکتی اصلی	18.5+18.5kW
6	قدرت عملکرد	g345mpa	پیچ های پیچ	درجه 8.8
7	ایجاد سرعت	15-20 متر در دقیقه	عرض	914.4 میلی متر
8	سیستم کنترل	سیستم کنترل PLC	غلتک	GCR15 ، عملیات حرارتی HRC58—62
9	موتور هیدرولیکی	7.5 کیلو وات	رنگ ماشین	آبی+سیاه+نارنجی
10	ماده آزمایشی	BMS اندازه مواد تغذیه را برای خرید 2 هفته قبل از آزمایش ماشین ارائه می کند

جریان کار

یک جریان کاری بسیار خودکار و هماهنگ برای به حداکثر رساندن بازده تولید و به حداقل رساندن ضایعات مواد ضروری است. این فرآیند به طور کامل توسط یک سیستم کنترل پیشرفته PLC مدیریت می شود که اندازه گیری دقیق طول و دقت برش را تضمین می کند.

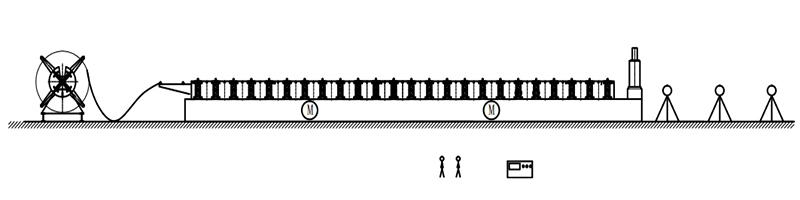

Decoiler ← دستگاه تغذیه ← آسیاب رول اصلی ← دستگاه برش پست هیدرولیک ← سیستم کنترل PLC ← ایستگاه هیدرولیک ← قفسه خروجی*3

نمایش اجزای دستگاه

هر جزء با دقت انتخاب و مونتاژ می شود تا ایمنی عملیاتی، دقت و سهولت نگهداری را افزایش دهد. دستگاه تغذیه، ورود مواد صاف و هم تراز را تضمین می کند و خطر گیر کردن مواد را کاهش می دهد. سپر ایمنی از اپراتورها در برابر قطعات متحرک محافظت می کند، در حالی که دستگاه کلاچ انتقال قدرت را به آرامی امکان پذیر می کند. در نهایت، پیش کاتر هیدرولیک در پشت سر هم با سیستم اصلی کار می کند تا بدون تغییر شکل لبه های پانل، برش دقیقی را ارائه دهد.

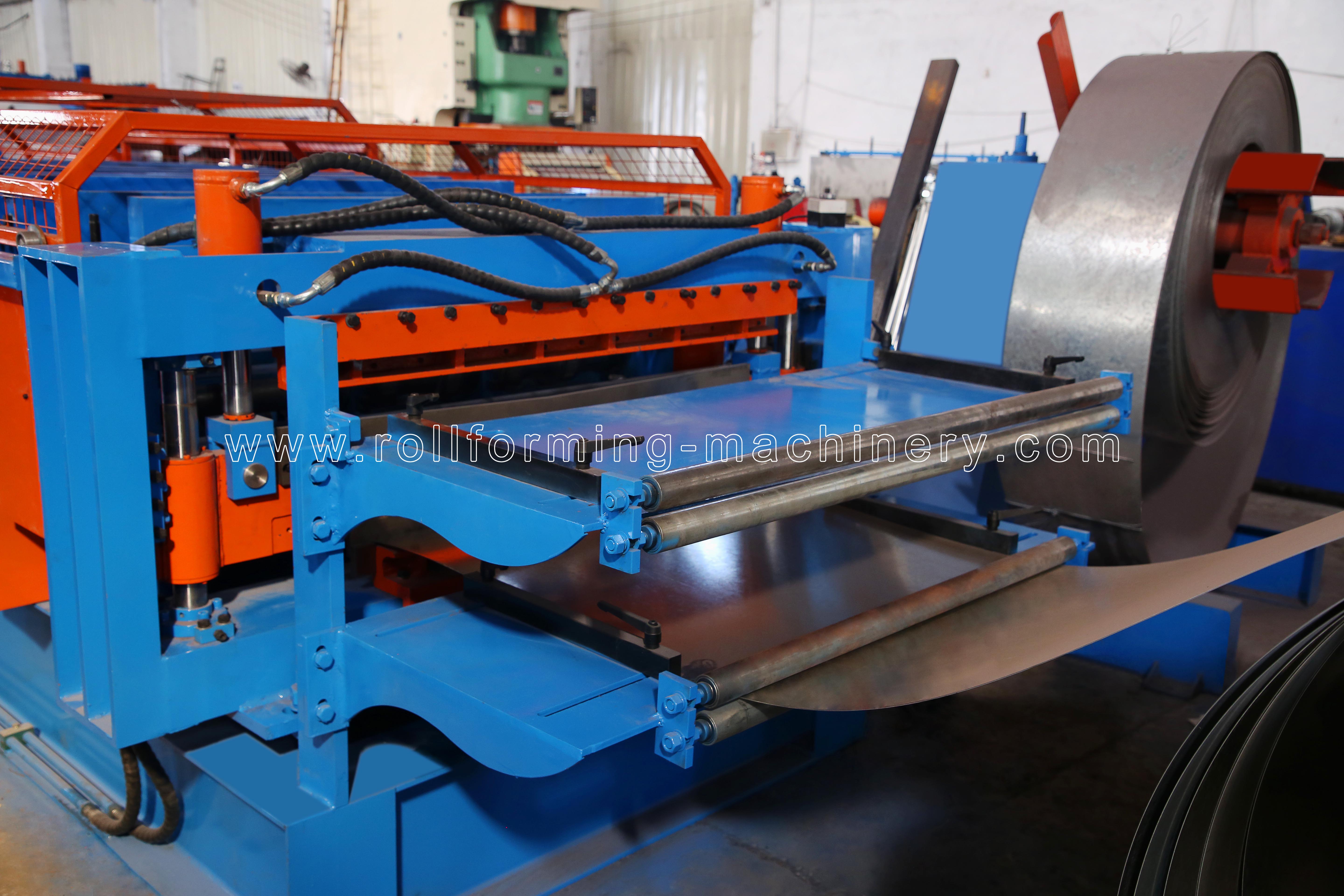

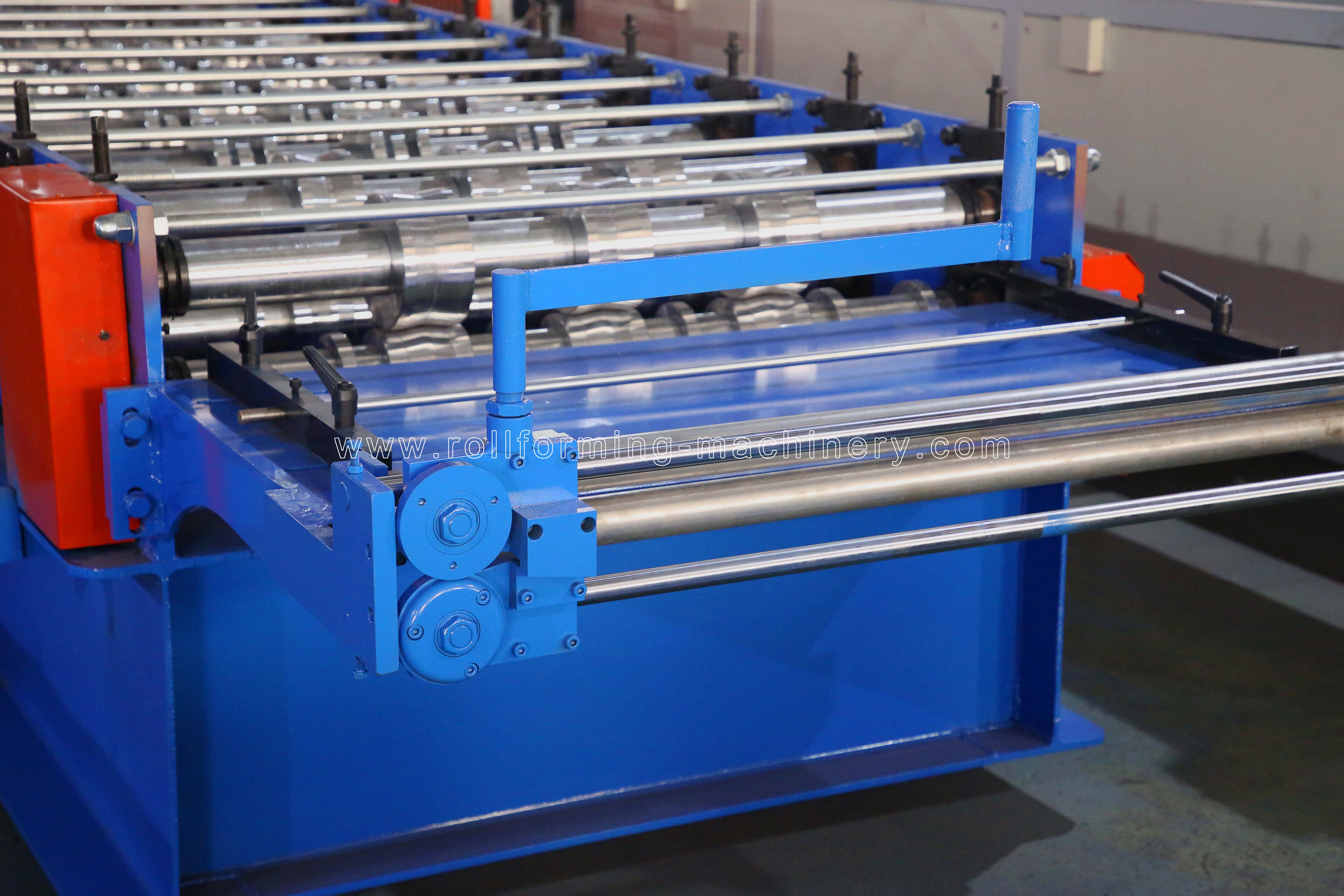

دستگاه تغذیه

سپر ایمنی

دستگاه کلاچ

پیش برش هیدرولیک

بسته بندی و حمل و نقل

ما درک می کنیم که حمل و نقل بین المللی به بسته بندی ایمن برای جلوگیری از آسیب و خوردگی در حین حمل و نقل نیاز دارد. فرآیند بارگیری ما به شدت تحت نظارت است تا اطمینان حاصل شود که دستگاه در شرایط عالی به مرکز شما می رسد.

روش بسته بندی: بدنه اصلی دستگاه برهنه و با لایه پلاستیکی (برای محافظت در برابر گرد و غبار و خوردگی) پوشیده شده است . با دقت در کانتینر بارگیری می شود و به طور پیوسته با استفاده از طناب ها و قفل های فولادی ثابت می شود و برای حمل و نقل دریایی در مسافت های طولانی بسیار مناسب است.

شرایط تجارت

شرایط تجاری ما برای ارائه انعطاف‌پذیری و قابلیت اطمینان طراحی شده‌اند و از برنامه‌های تدارکات و پروژه شما به طور موثر پشتیبانی می‌کنند.

حداقل مقدار سفارش (MOQ): 1 مجموعه
زمان تحویل: حدود 45 روز کاری
بندر بارگیری: بندر Xiamen
نوع پرداخت: با T/T یا با L/C
صادرات: با موفقیت به بیش از 50 کشور و منطقه صادر شده است، از جمله تایوان، بریتانیا، فرانسه، سنگاپور، یونان، استرالیا، ایالات متحده آمریکا، مکزیک، بولتون، برزیل، برزیل و غیره

پرونده درخواست

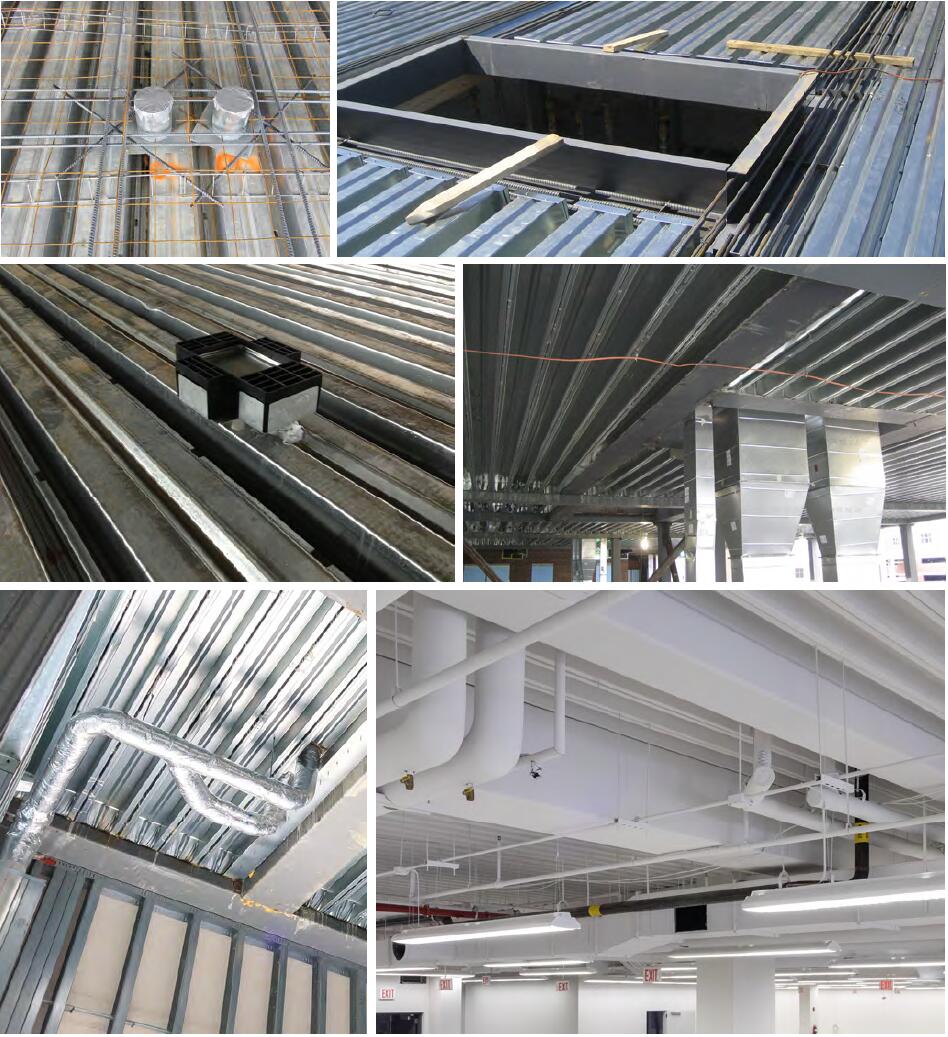

موارد کاربرد تجهیزات رول فرمینگ ما کیفیت خروجی استثنایی و قابلیت اطمینان راه حل های تولیدی ما را نشان می دهد. دستگاه رول فرمینگ عرشه کف دولایه که برای تولید با راندمان بالا طراحی شده است، پروفیل های فلزی ممتاز را برای طیف گسترده ای از پروژه های ساختمانی صنعتی، تجاری و مسکونی ارائه می دهد. این محصولات نهایی با اطمینان از ابعاد دقیق، صافی عالی و ظرفیت باربری برتر، الزامات سختگیرانه سازه های ساختمانی مدرن را برآورده می کنند و به خریداران کمک می کنند تا خطرات نصب را کاهش دهند.

AG پانل رول فرمینگ ماشین آلات مورد استفاده

تصاویر بالا عملکرد قابل اعتماد و یکپارچگی ساختاری عالی پانل های تشکیل شده را در محیط های ساخت و ساز در دنیای واقعی نشان می دهد. تجهیزات ما تضمین می کند که هر پانل تولید شده دقت ابعادی دقیقی را حفظ می کند و به سیستم های بیرونی ساختمان و سیستم های سقف قوی و زیبا کمک می کند.
