دستگاه رول شکل دهی سه لایه برای پروفیل جعبه و ورق موجدار و کاشی لعابدار

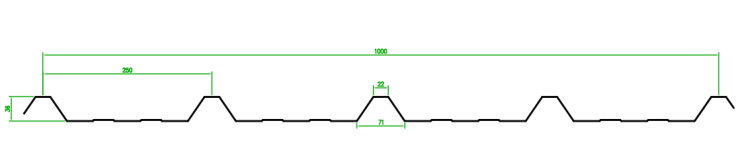

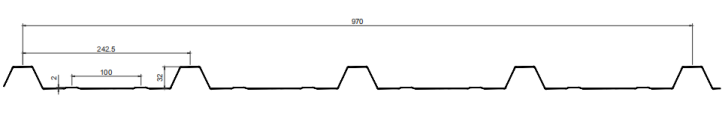

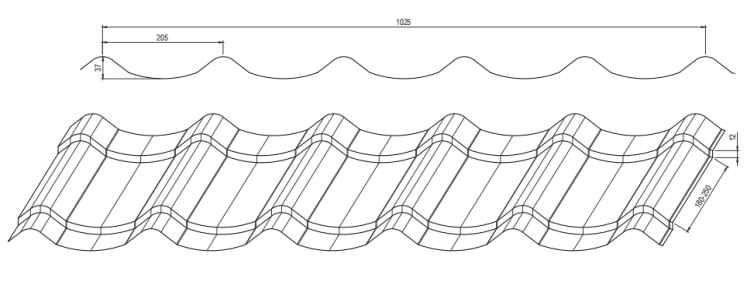

نقاشی های پروفایل

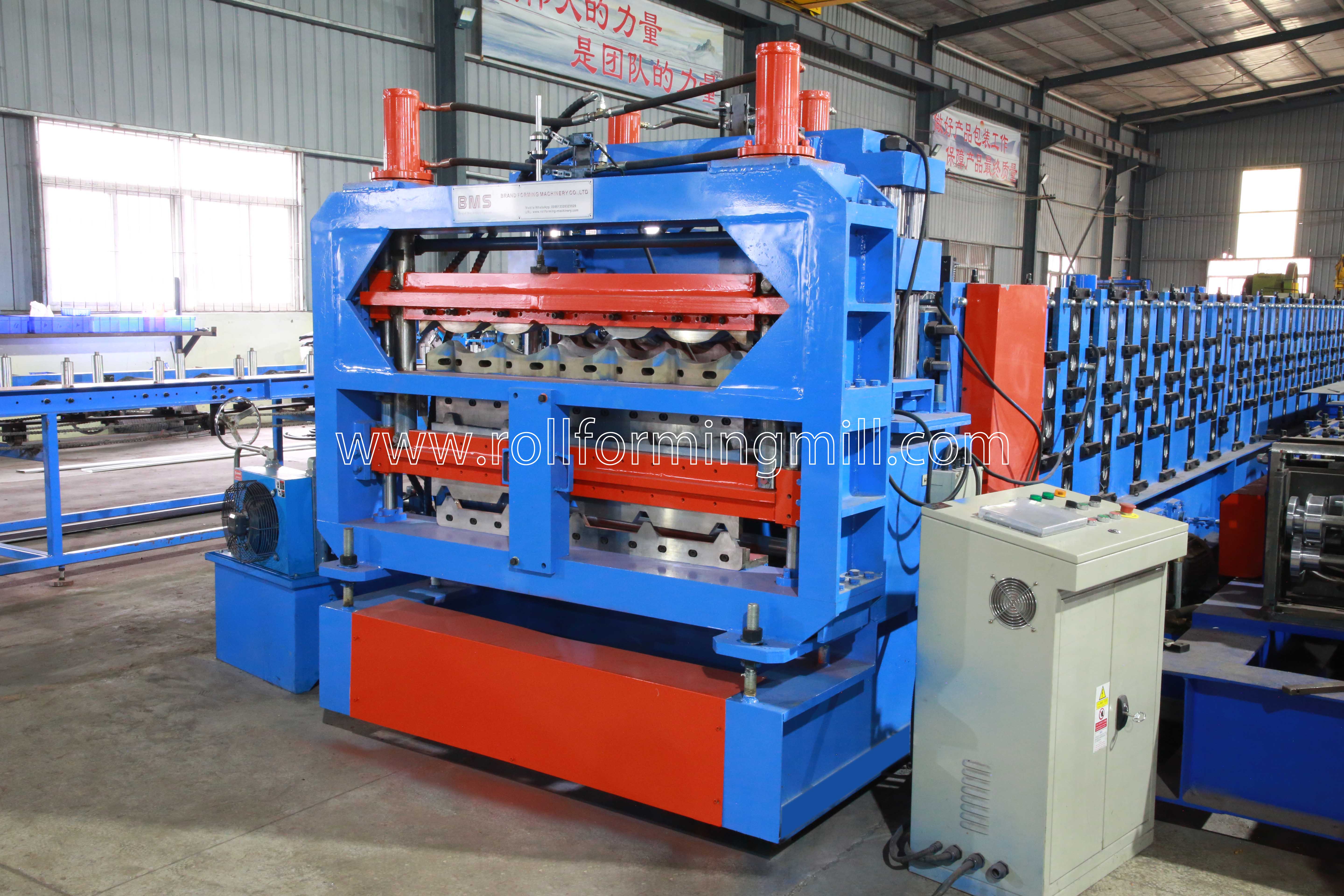

این دستگاه رول شکل دهی سه لایه به طور هوشمند برای تولید سه پروفیل سقف مجزا در یک خط فشرده طراحی شده است: پروفیل جعبه (پروفایل ذوزنقه ای) , ورق موجدار و کاشی لعابدار . این طراحی همه کاره به سازندگان اجازه می دهد تا تقاضاهای بازار متنوعی را برای پانل های پوشش سقف و دیوار برآورده کنند و در عین حال سرمایه گذاری ماشین آلات و نیاز به فضای کارخانه را به میزان قابل توجهی کاهش دهند.

مشخصات فنی

ویژگی ها و مزایای دستگاه

• تطبیق پذیری 3 در 1 از طریق سیستم کلاچ: به طور یکپارچه بین پروفیل جعبه (ذوزنقه ای)، ورق راه راه و کاشی لعاب جابجا شوید. این قابلیت چند منظوره انعطاف‌پذیری تولید را به حداکثر می‌رساند و در عین حال باعث صرفه‌جویی در سرمایه‌گذاری تجهیزات قابل توجه، هزینه‌های حمل و نقل دریایی و فضای با ارزش کف کارخانه می‌شود.
• برش پستی با دقت بالا: مکانیزم برش توسط 4 محور یاتاقان قوی هدایت می شود که عملکرد پایدار و برش بدون سوراخ پانل های تمام شده را تضمین می کند. این طراحی طول عمر تیغه برش را افزایش می دهد و لبه تمیزی را برای هر ورق تضمین می کند.
• ساختار بادوام: این دستگاه با یک قاب پایه H450 سنگین و غلتک های فولادی 45# با روکش کروم سخت ساخته شده است، این دستگاه پایداری و مقاومت در برابر سایش استثنایی را برای تولید مداوم طولانی مدت فراهم می کند.

جریان کار تولید

Decoiler دستی ← دستگاه راهنمای تغذیه ← سیستم رول فرمینگ ← دستگاه برش پست هیدرولیک ← قفسه خروجی ← سیستم کنترل PLC

گردش کار ساده، پردازش مداوم و خودکار از سیم پیچ های فلزی خام تا برش دقیق ورق های سقف تمام شده را تضمین می کند، مداخله دستی را به حداقل می رساند و خروجی کلی را افزایش می دهد.

جزئیات اجزای اصلی

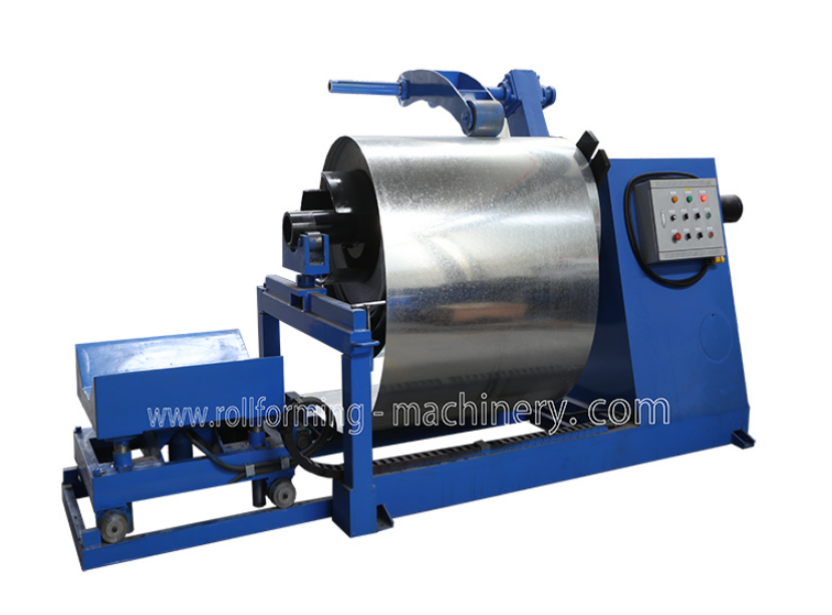

1) دیکویل هیدرولیک 8 تن (یک مجموعه)

• دارای کنترل خودکار برای جمع شدگی سوراخ داخلی سیم پیچ فولادی و توقف دقیق، تضمین حمل ایمن و کارآمد مواد.
• حداکثر عرض تغذیه: 1250 میلی متر
• محدوده شناسه سیم پیچ: 508 میلی متر ± 30 میلی متر
• ظرفیت بار: 8 تن ، کاملا برای کویل های صنعتی سنگین مناسب است.

2) دستگاه راهنمای تغذیه

موقعیت هدایت را می توان به راحتی به صورت دستی تنظیم کرد تا عرض مواد مختلف را در خود جای دهد و اطمینان حاصل شود که ورق فولادی به طور دقیق و بدون انحراف وارد سیستم رول فرمینگ می شود.

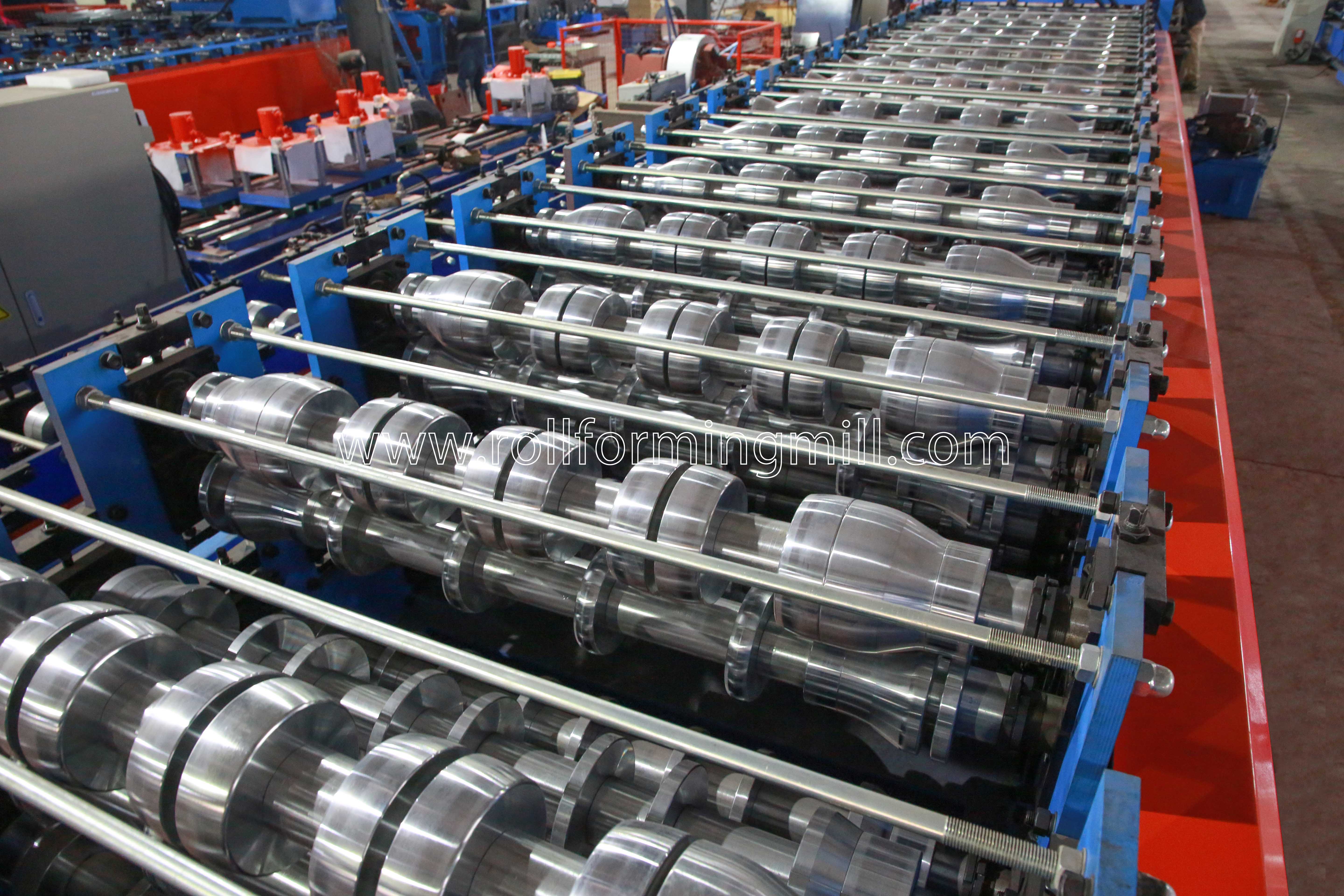

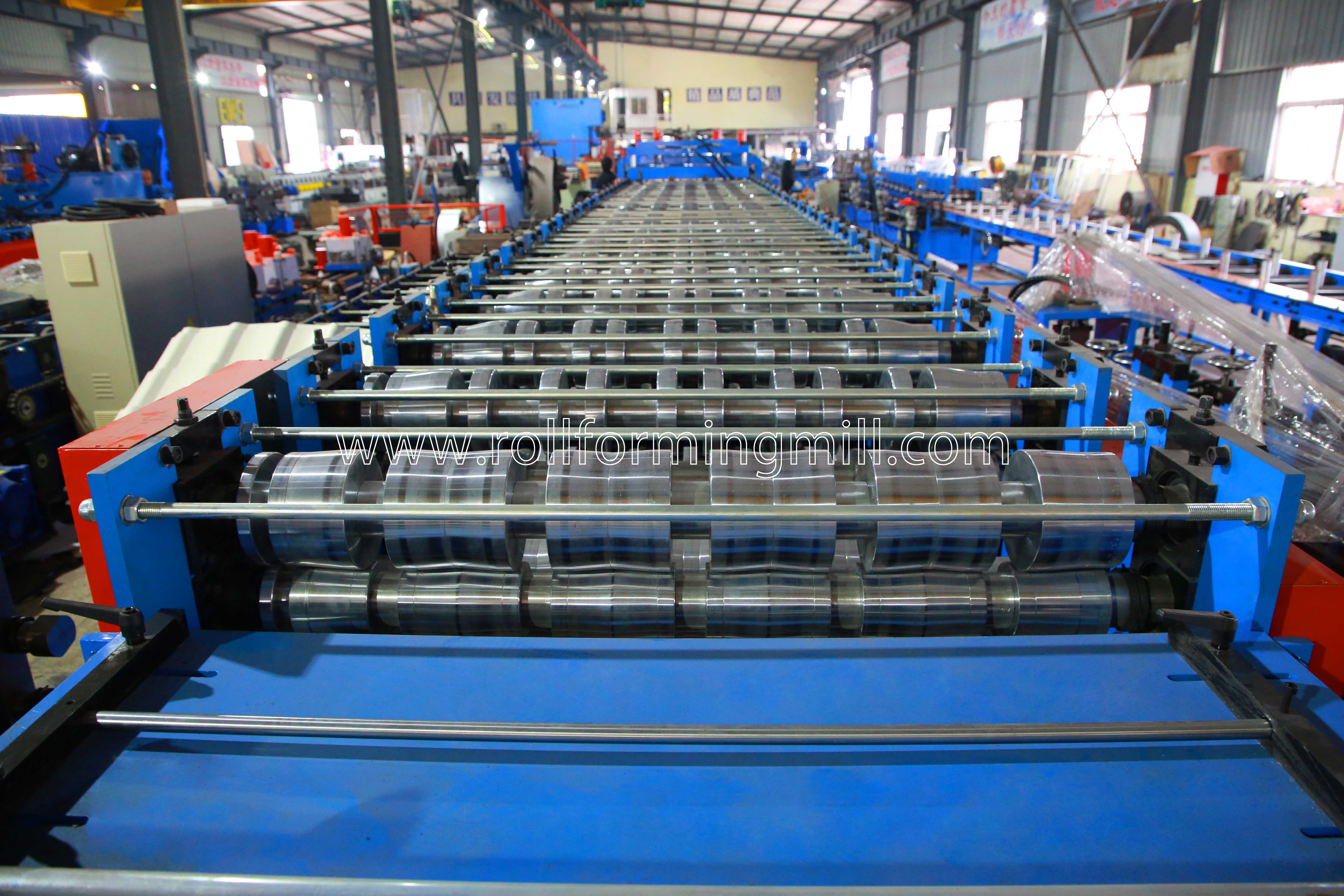

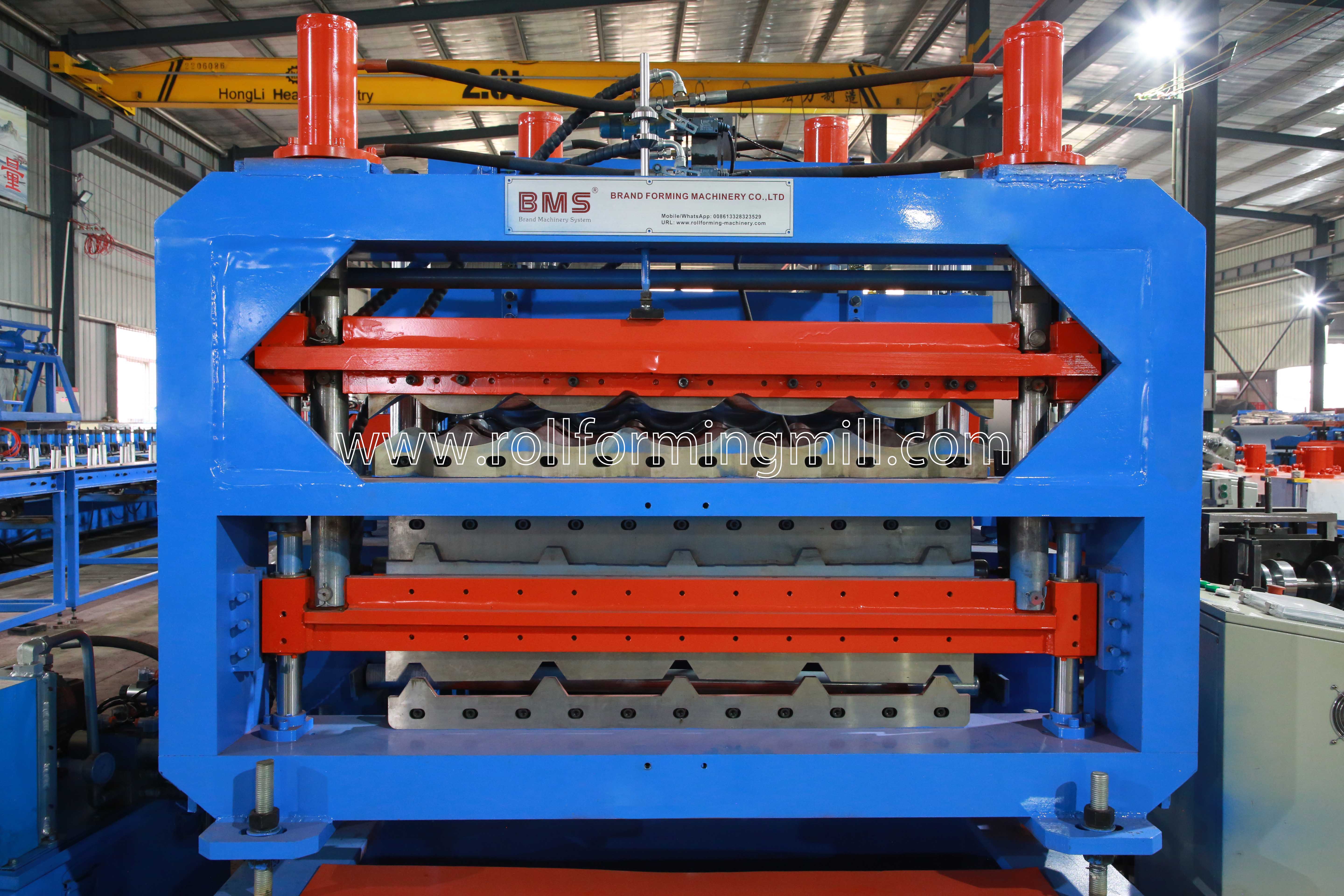

3) ماشین رول اصلی

• غلتک ها: ساخته شده از فولاد ماشینکاری شده با عیار بالا 45#، روکش کروم سخت (ضخامت 0.5 میلی متر) با عملیات آینه برای عمر طولانی و عملکرد عالی ضد زنگ.
• شفت ها: ساخته شده از فولاد 45# ، دارای فرآیندهای کوئنچ و تمپر با روکش کروم سخت برای جلوگیری از تغییر شکل تحت بارهای سنگین.
• قاب بدنه: ساخته شده از فولاد نوع 450# H با جوشکاری قوی، پایه ای بدون لرزش در طول تولید با سرعت بالا فراهم می کند.

4) دستگاه برش پست هیدرولیک

• تیغه برش: ساخته شده از فولاد قالب با کیفیت بالا Cr12MoV با عملیات حرارتی پیشرفته (HRC58-62) برای تضمین برش های تیز، دقیق و بدون سوراخ.
• قاب کاتر: جوش داده شده از صفحات فولادی 18 میلی متری درجه یک برای حداکثر استحکام.
• قدرت هیدرولیک: توسط یک موتور هیدرولیک 4 کیلووات ، با محدوده فشار 0 تا 16 مگاپاسکال هدایت می شود، که برش قوی و سریع را تضمین می کند.

5) سیستم کنترل PLC

• به طور خودکار مقدار تولید و طول برش را کنترل می کند و به طور قابل توجهی ضایعات مواد و هزینه های نیروی کار را کاهش می دهد.
• اپراتورها به راحتی می توانند داده های تولید (اندازه دسته، قطعات، طول و غیره) را از طریق رابط کاربری لمسی بصری وارد کنند.
• یکپارچه با اجزای سطح بالا: PLC، اینورتر، صفحه لمسی، و رمزگذار، اطمینان بالا و همگام سازی دقیق را تضمین می کند.

6) رک خروجی (سه واحد)

طراحی شده برای دریافت و چیدن ایمن پانل های سقف تمام شده هنگام خروج از دستگاه برش، جلوگیری از خراش سطح و تسهیل حمل و نقل آسان لیفتراک.

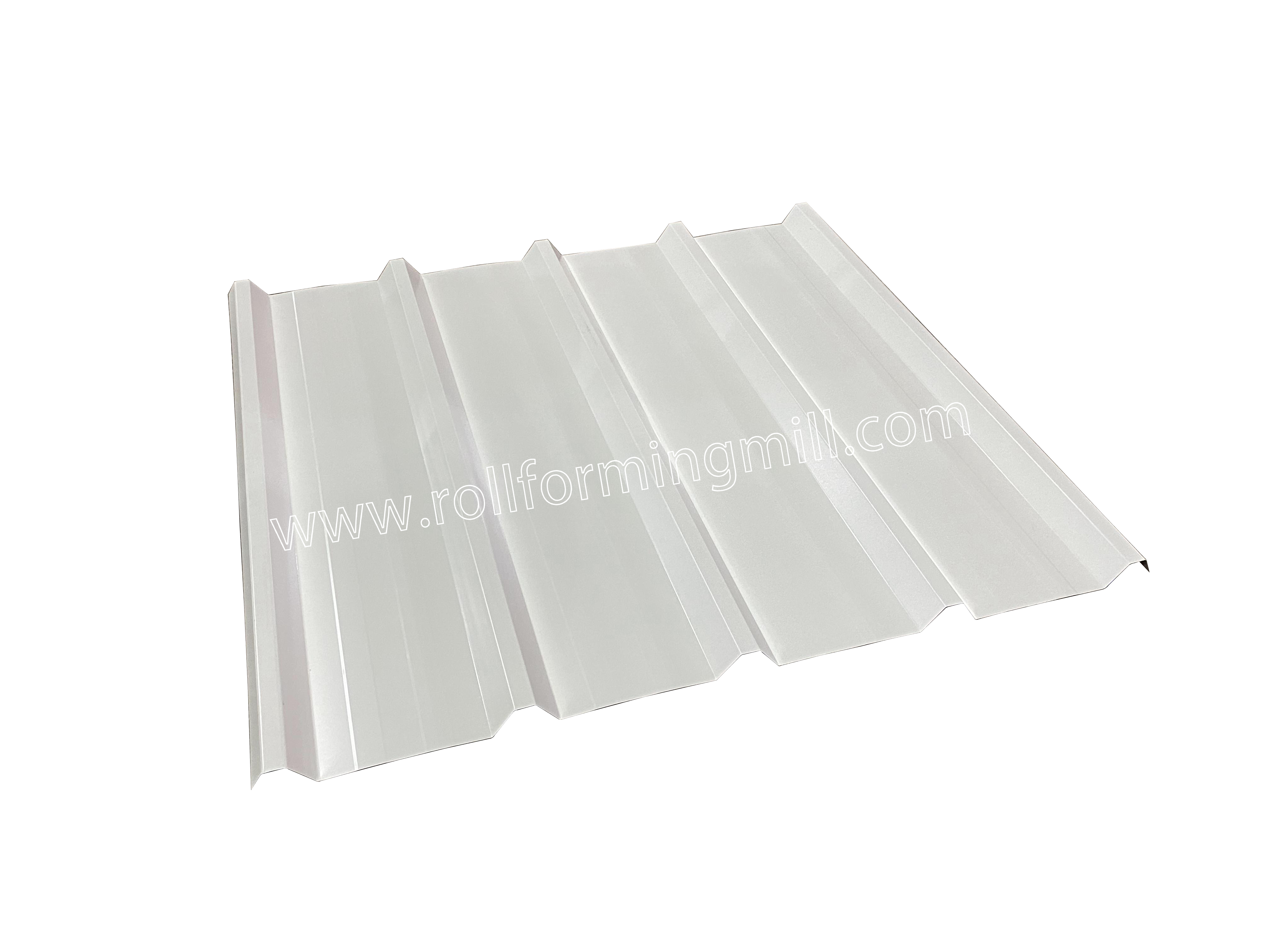

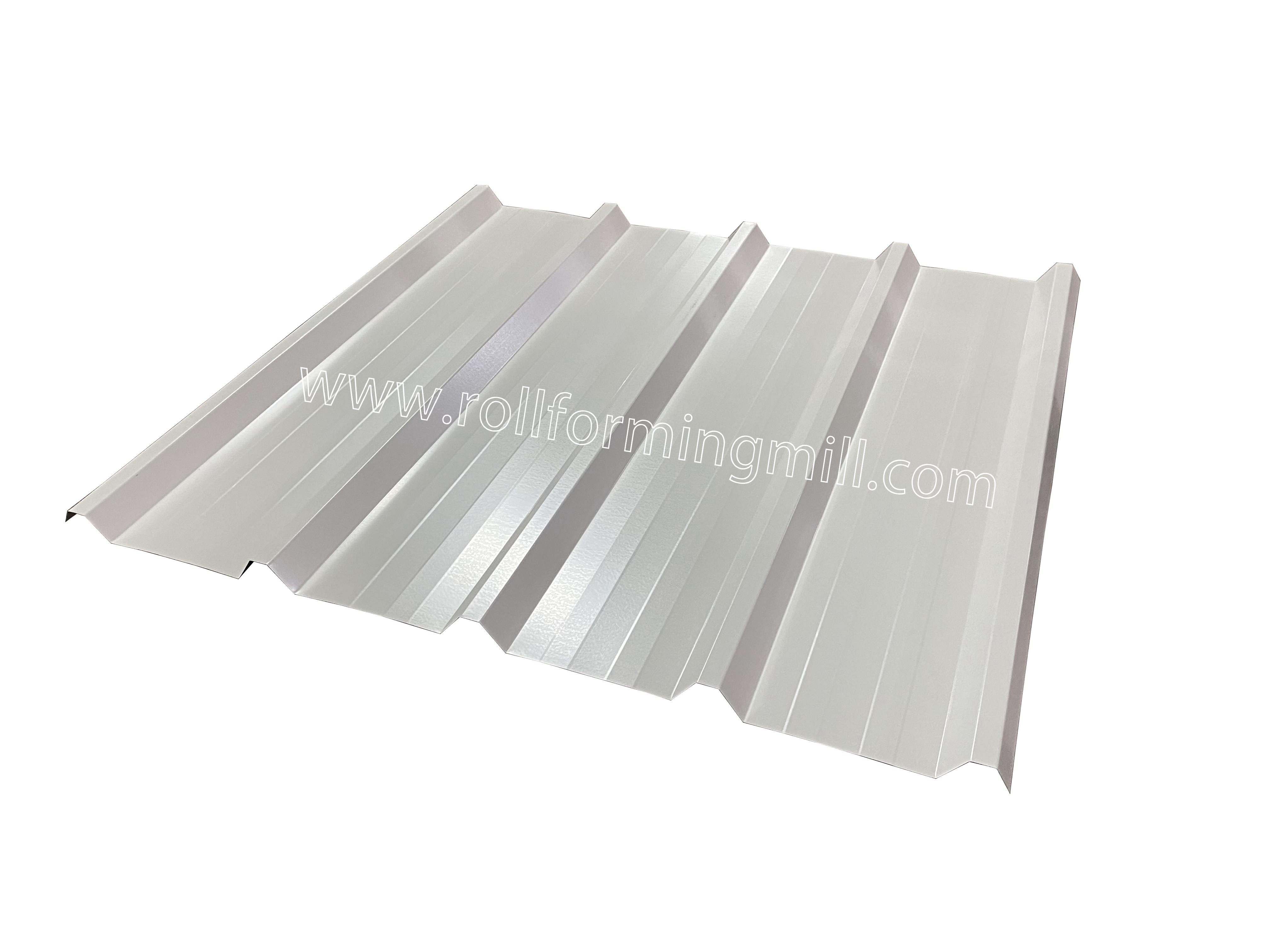

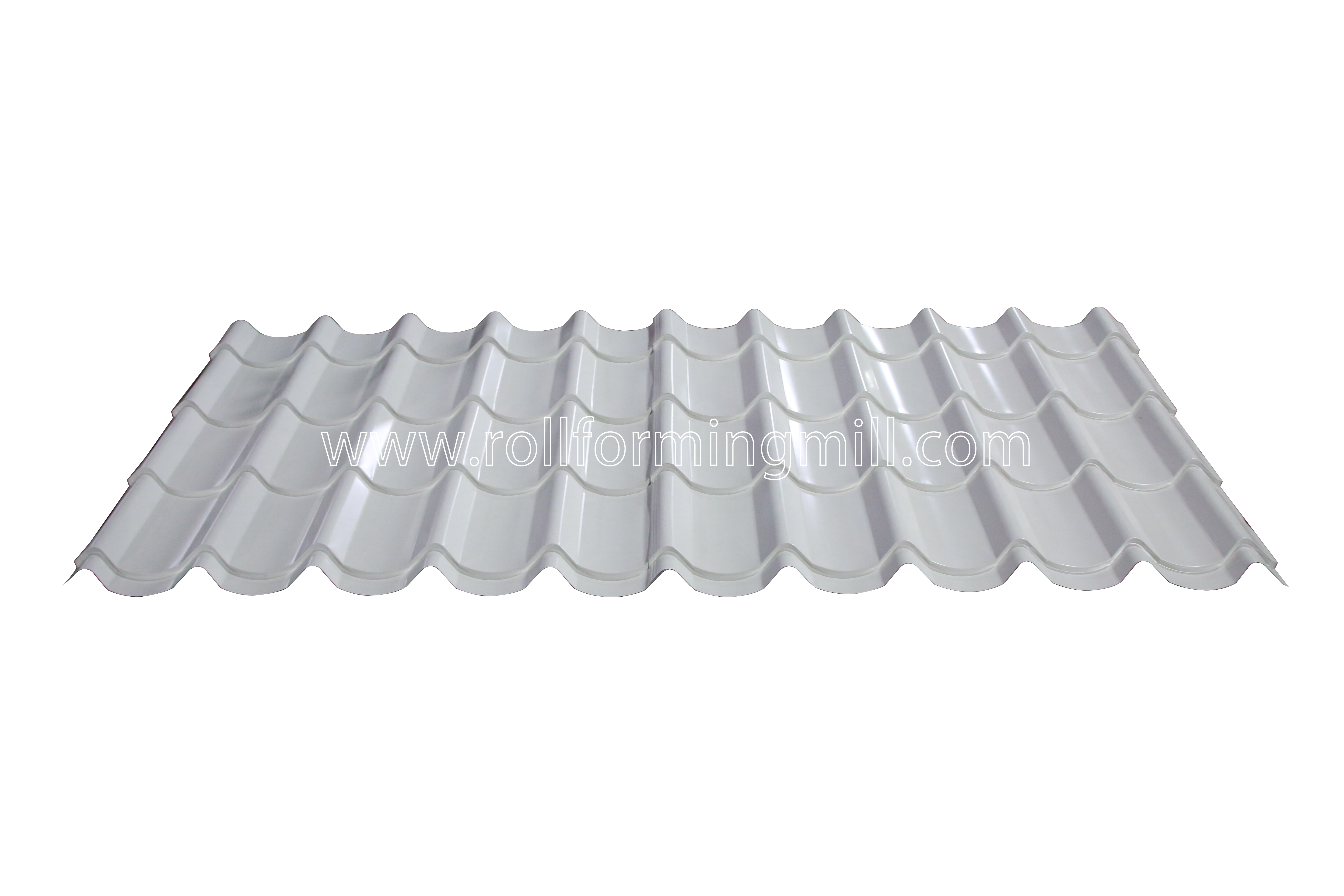

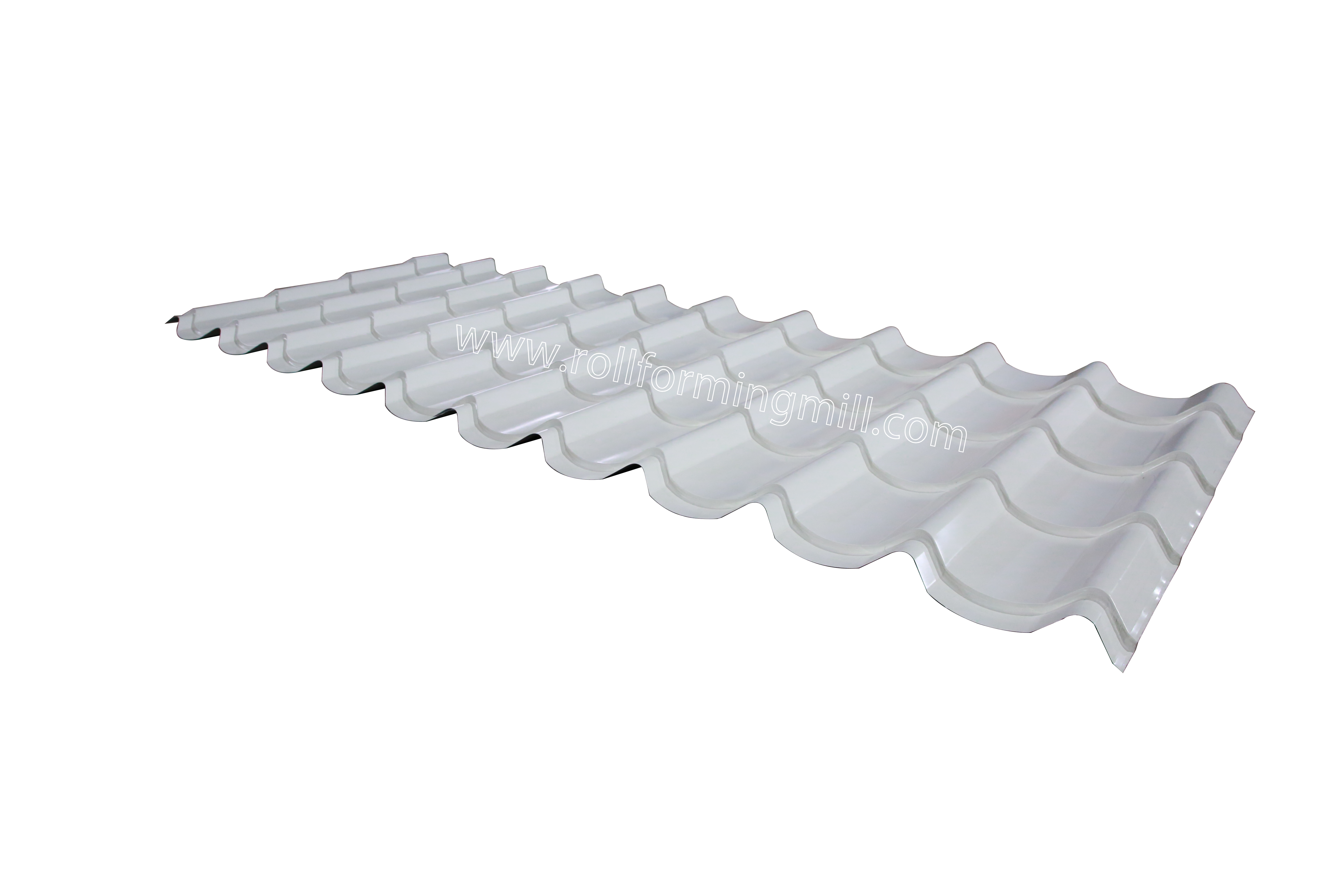

نمایش محصولات نهایی

پانل های تمام شده تولید شده توسط این دستگاه رول فرمینگ سه لایه دارای ابعاد دقیق، سطوح صاف و یکپارچگی ساختاری عالی هستند که آنها را برای پروژه های سقف سازی و روکش فلزی ایده آل می کند.

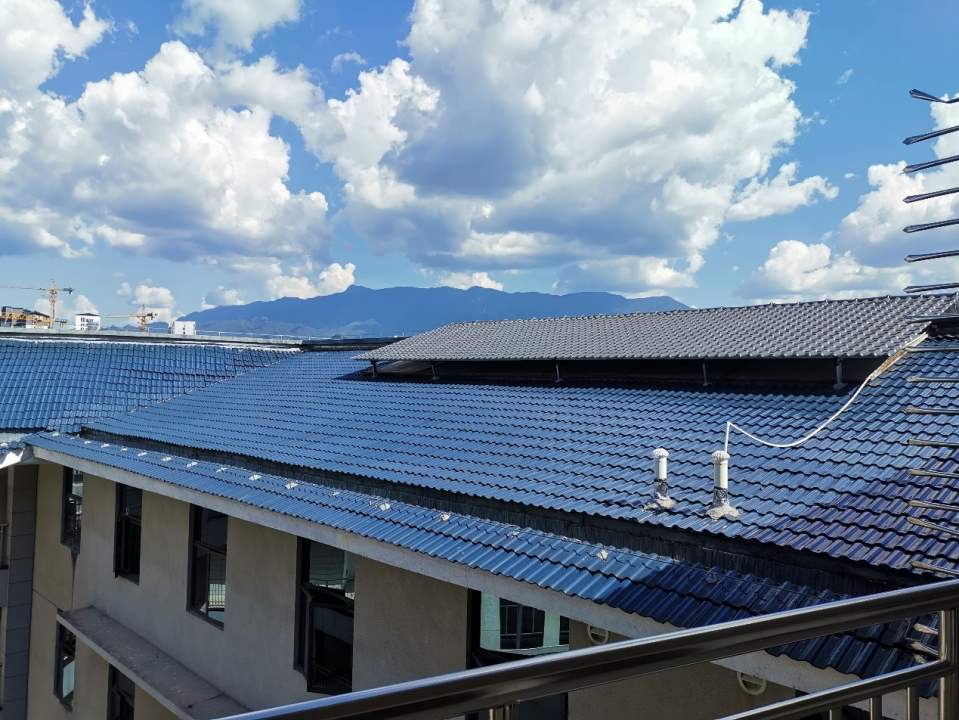

موارد کاربردی

پروفیل های همه کاره تولید شده توسط این دستگاه به طور گسترده در ساخت کارخانه های صنعتی، انبارها، ساختمان های تجاری و سیستم های سقف های مسکونی استفاده می شود و مقاومت عالی در برابر آب و هوا و جذابیت زیبایی را ارائه می دهد.

بسته بندی و حمل و نقل

روش بسته بندی: بدنه اصلی دستگاه رول فرمینگ به دقت بسته بندی می شود و به طور محکم توسط فیلم پلاستیکی پوشانده می شود تا از گرد و غبار، رطوبت و خوردگی در طول حمل و نقل محافظت شود. سپس در یک کانتینر استاندارد بارگیری می شود و به طور پیوسته با استفاده از طناب های سیم فولادی و گیره های چرخان ثابت می شود و حداکثر ایمنی را برای حمل و نقل اقیانوسی در مسافت های طولانی تضمین می کند.

سرویس پس از فروش

1. مدت گارانتی 24 ماه از تاریخی است که مشتری دستگاه را دریافت می کند. در طی این 24 ماه، ما قطعات تعویضی مورد نیاز را به صورت کاملا رایگان به مشتری ارسال می کنیم.
2. ما پشتیبانی فنی جامع و راهنمایی عیب یابی را برای کل عمر دستگاه های خود ارائه می دهیم.
3. در صورت درخواست، ما می توانیم تکنسین های مجرب را برای نصب، راه اندازی و آموزش اپراتور در محل به کارخانه مشتری اعزام کنیم (با توجه به هزینه اضافی برای سفر و اقامت).
