دستگاه شکل دهی رول براکت قفسه مناسب برای قفسه سبک

دستگاه شکل دهی رول لوله پی قفسه تک سایز (دستگاه شکل دهی رول پرتو مرحله ای)
وضعیت در دسترس بودن:
مقدار:
  • YX28-81

  • BMS

مشخصات



20200227140131_63245






توضیحات محصول


مواد

مواد قابل اجرا

فولاد گالوانیزه (GI)، فولاد رول سرد (CRC)

ضخامت مواد

1.5-2.0 میلی متر

با قدرت تسلیم

G235-345Mpa
کویل

عرض تغذیه

600 میلی متر

محدوده شناسه سیم پیچ

508mm±30mm

ظرفیت

حداکثر3 تن

دستگاه

قاب پایه

H450  نوع فولاد با جوش
ضخامت دیواره جانبی Q235 t18mm

مواد غلتکی

GCr15  فولاد (=EN31 فولاد)

ایستگاه غلتکی

28 پله  شکل دادن

قطر شفت

ф70، ماشینکاری دقیق.

کاتر


سختی عملیات حرارتی تا HRC58-62 درجه

تحمل برش

≤±1 میلی متر
 قدرت راه رانندگی انتقال دنده / چرخ دنده
موتور اصلی 7.5 کیلووات (مارک پولاروید)
موتور پمپ برای برش 5.5 کیلو وات

سیستم کنترل PLC


معکوس کننده اشنایدر الکتریک/DELTA (با نام تجاری تایوان)

صفحه لمسی

WEINVIEW (مارک تایوان)

رمزگذار

KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی)

کنترل ولتاژ

24 ولت



جریان کار

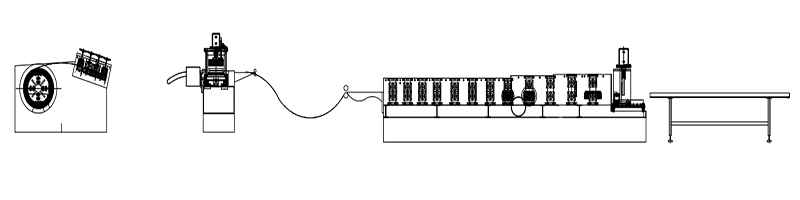

دیکویل و دستگاه تراز → دستگاه تغذیه و پانچ سرو موتور → تغذیه  دستگاه راهنما → سیستم شکل دهی رول → دستگاه پانچ و برش پست هیدرولیک → قفسه خروج


20200227140206_77592



مشخصات فنی

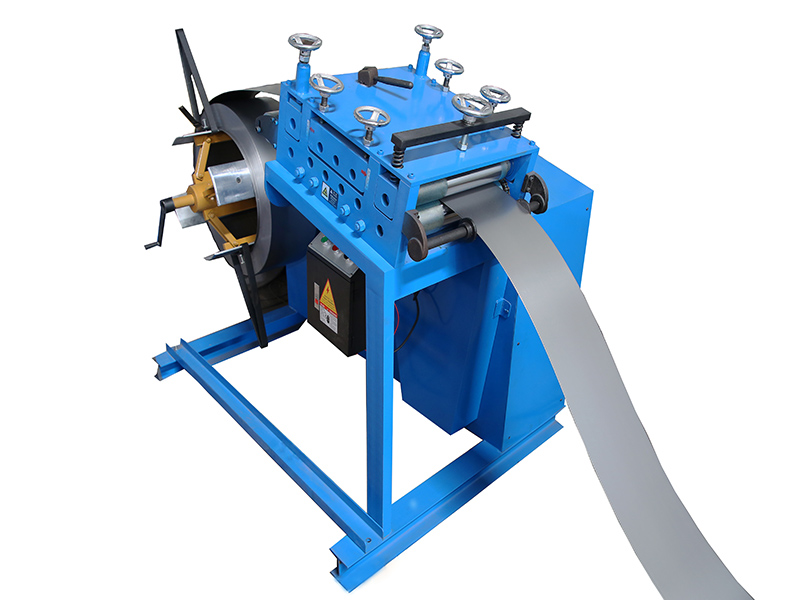

1) Decoiler دستی: یک مجموعه

بدون برق، انقباض و توقف سوراخ داخلی سیم پیچ فولادی را به صورت دستی کنترل کنید.

حداکثر عرض تغذیه: 600 میلی مترمحدوده شناسه سیم پیچ 508mm±30mm.ظرفیت: حداکثر3 تن


20191015110115_34904

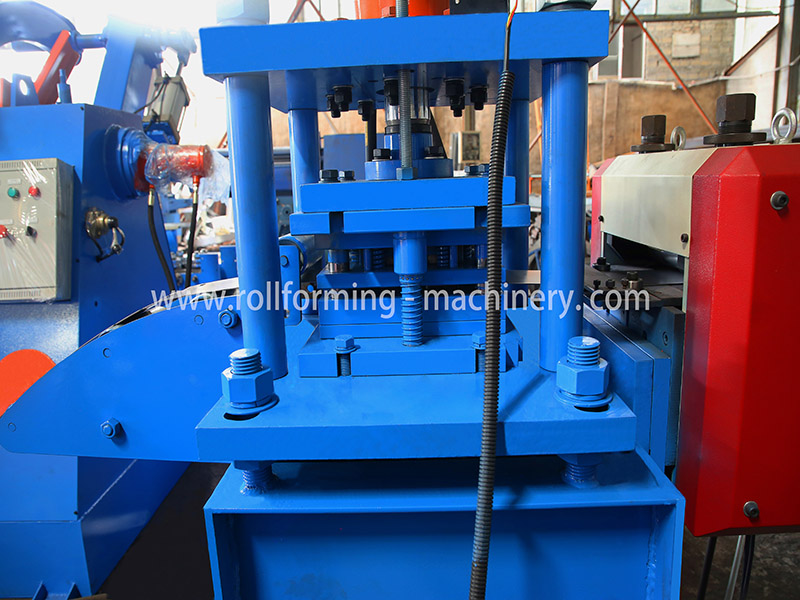

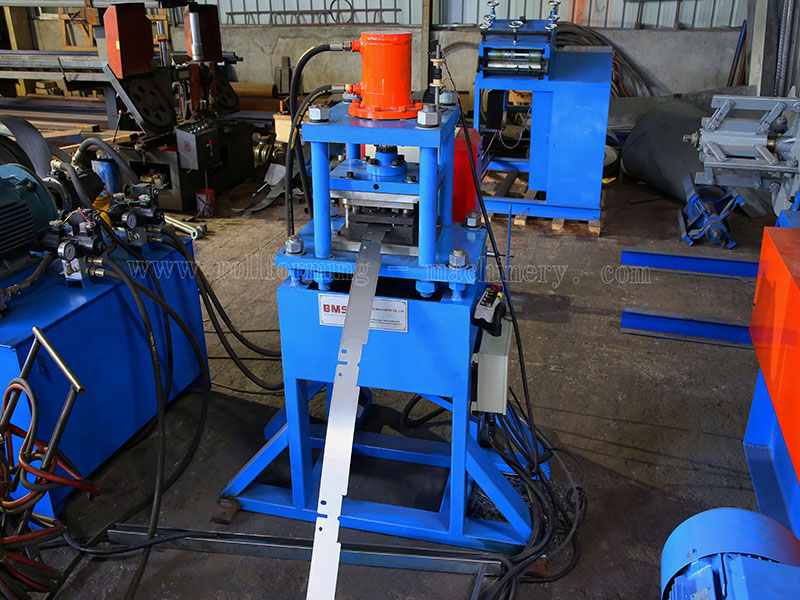

2) دستگاه تغذیه و پانچ موتور سروو


20200227140238_61816

20200227140258_61415


3)  خوراک راهنمای Dشرارت


موقعیت هدایت را می توان برای تغذیه مواد مناسب تنظیم کرد

20200227140321_48043 (1)

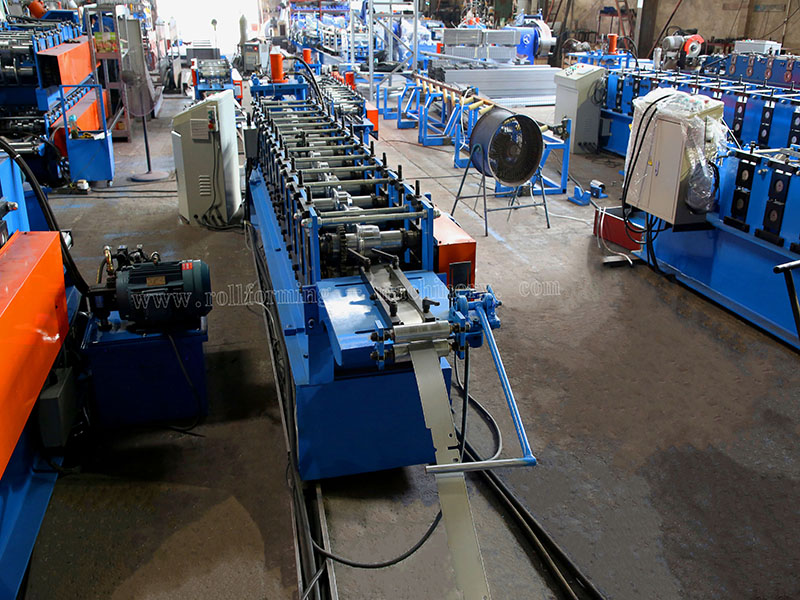

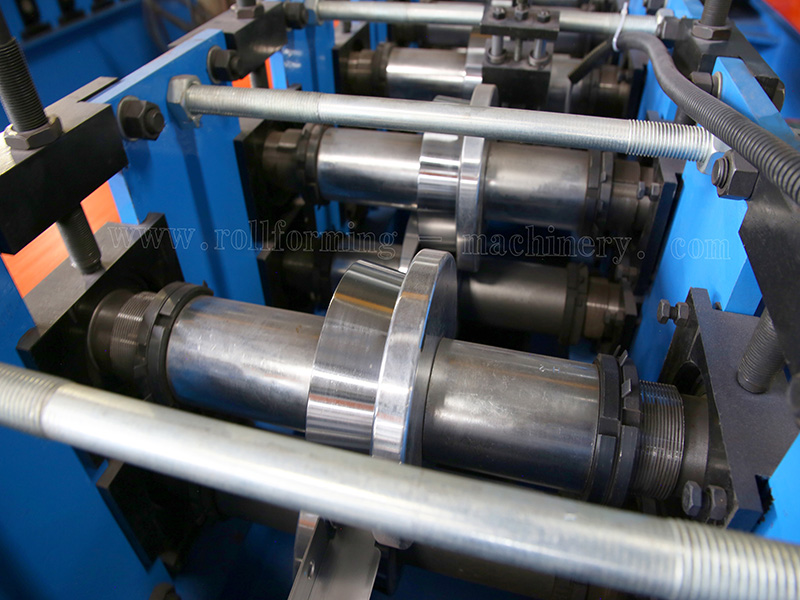

4)  ماشین اصلی


رانندگی چرخ دنده / چرخ دنده، در مورد 12-مرحله شکل گیری
موتور اصلی (مارک پولاروید)=7.5 کیلو وات,کنترل سرعت فرکانس
سرعت شکل دهی واقعی:12-16 متر در دقیقه


20200227140359_93215

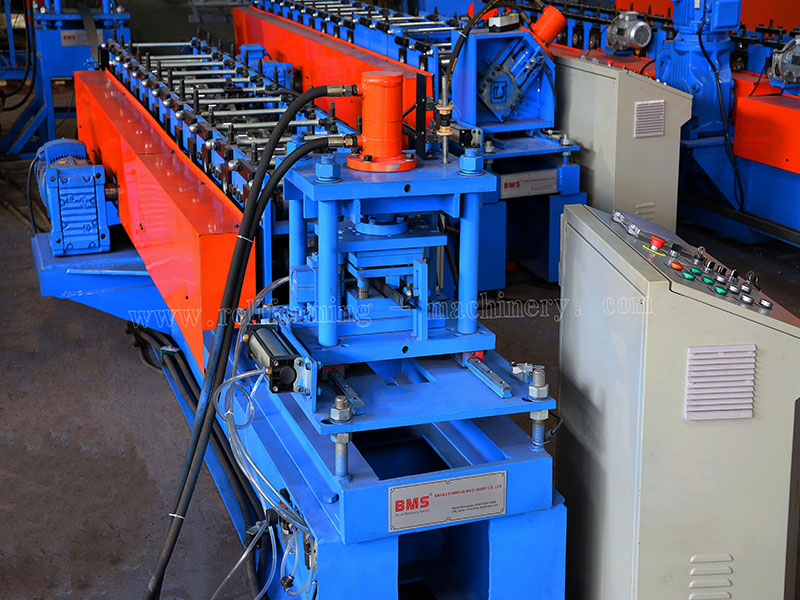

5)  دستگاه برش پست هیدرولیک


پست برای برش، توقف برای برش، نوع دو تکه طرح تیغه برش، بدون خالی شدن
موتور هیدرولیک: 5.5 کیلو وات
مواد ابزار برش: Cr12MoV(= SKD11 با حداقل یک میلیون بار عمر برش)، عملیات حرارتی تا HRC58-62 درجه
قدرت برش توسط ایستگاه هیدرولیک مستقل موتور اصلی تامین می شود


20200227140504_56051

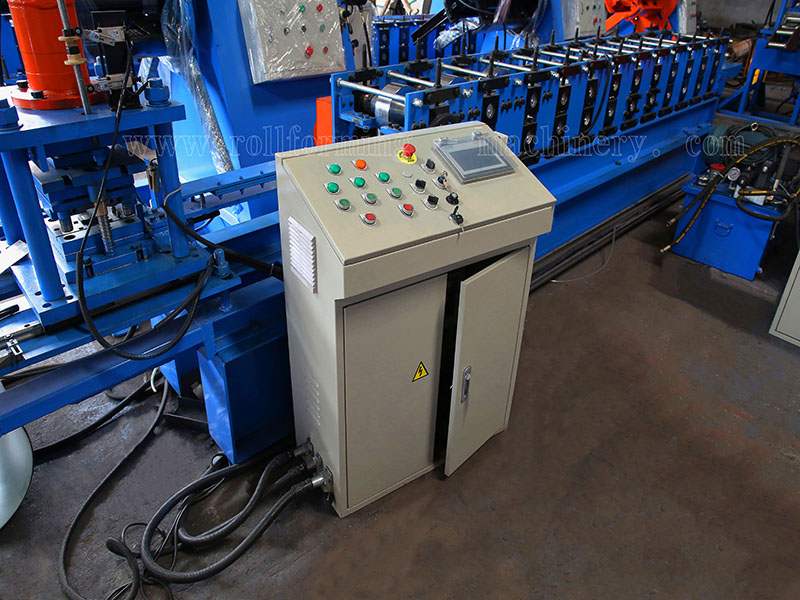

6) سیستم کنترل PLC


مقدار و طول برش را به صورت خودکار کنترل کنید.
داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره


20200227140545_74829


7)   خروج از قفسه


بدون برق،  دو  واحدهابا غلتک روی آن برای جابجایی آسان.


20200227140545_74829

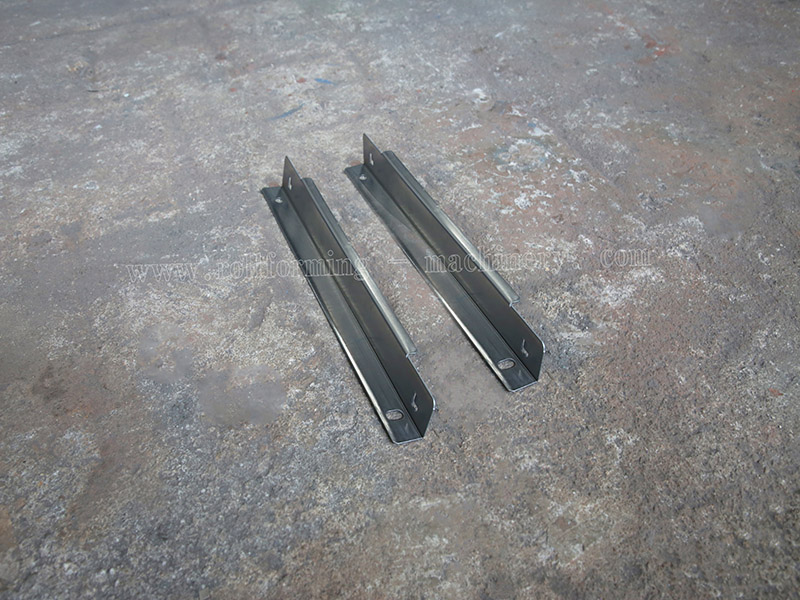

8) نمایش محصول


20200227140618_84746



بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل در مسافت های طولانی.

20190812102601_56964




خدمات پس از فروش


1  گارانتی است 24 ماه ها  پس از اینکه مشتری دستگاه را دریافت کرد.
   در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم  هزینه اضافی.
