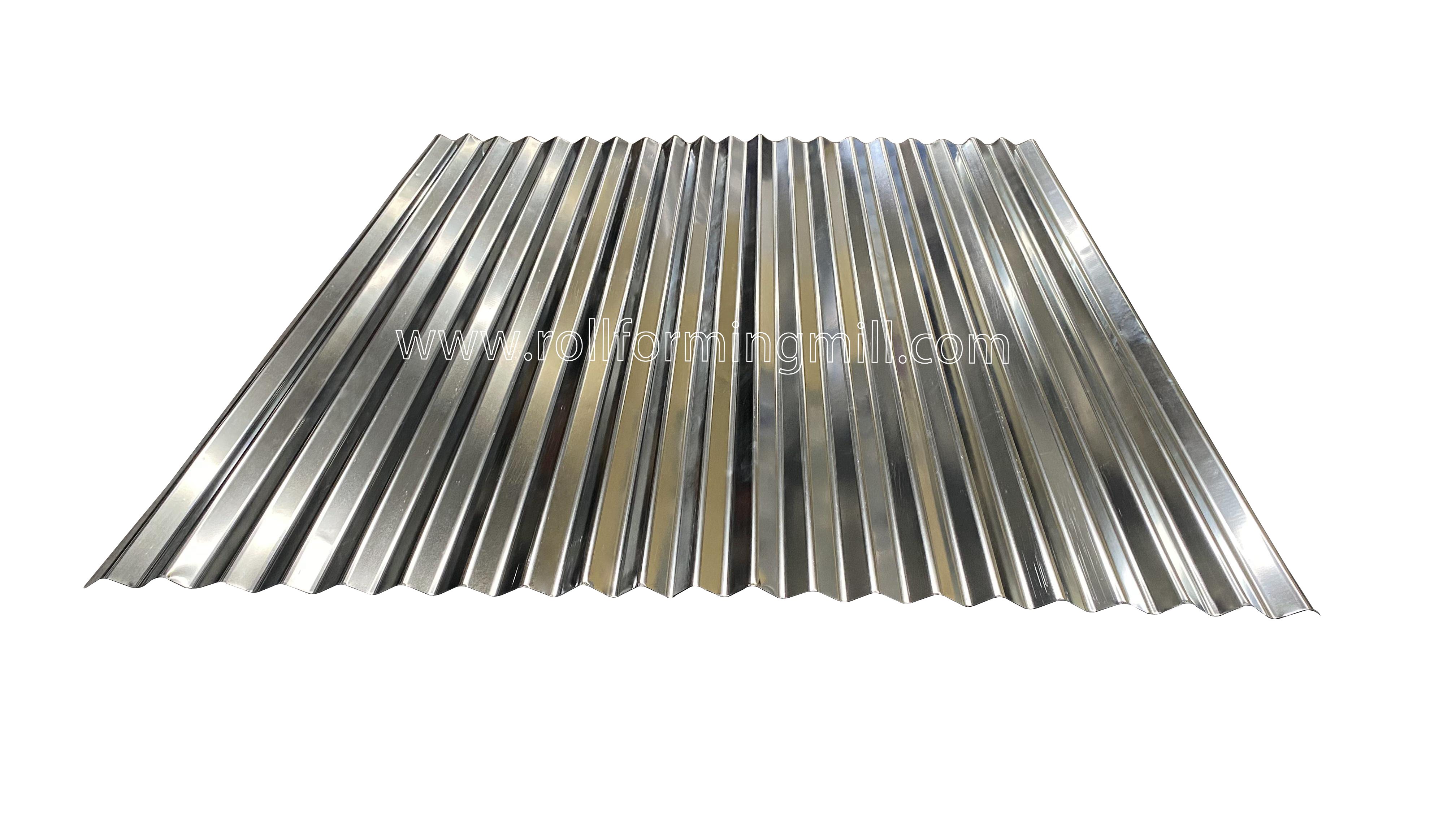

دستگاه رول فرمینگ سقف راه راه 0.35-0.45mm

رول مواد نازک 0.35-0.45mm

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
YX18.5-80-800
نام تجاری:
BMS

مشخصات

توضیحات محصول

مواد	مواد قابل اجرا	PPGI و GI
	ضخامت مواد	0.35-0.45 میلی متر
	با قدرت تسلیم	235-345 مگاپاسکال
کویل	عرض تغذیه	در باره 1000 میلی متر
	محدوده شناسه سیم پیچ	508mm±30mm
	ظرفیت	حداکثر5 تن
دستگاه	قاب پایه	H450
	مواد غلتکی	فولاد 45#، تراش CNC، عملیات حرارتی، روکش کروم سخت.
	ایستگاه غلتکی	18 مرحله برای تشکیل
	قطر شفت	ф85/75 میلی متر، پردازش با فرکانس بالا
	سرعت شکل گیری	15-20 متر در دقیقه
کاتر	سختی	عملیات حرارتی تا HRC58-62 درجه
کاتر	تحمل برش	≤±1 میلی متر
قدرت	راه رانندگی	انتقال دنده / چرخ دنده
	موتور اصلی	7.5 کیلووات، کنترل سرعت فرکانس
	موتور پمپ برای برش	3 کیلو وات
سیستم کنترل PLC	معکوس کننده	اشنایدر
	صفحه لمسی	اشنایدر
	رمزگذار	KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی)
	کنترل ولتاژ	24 ولت

جریان کار

دکویل→دستگاه راهنمای تغذیه → سیستم شکل دهی رول → دستگاه برش پست هیدرولیک → قفسه خروجی → سیستم کنترل PLC

فنی مشخصاتns

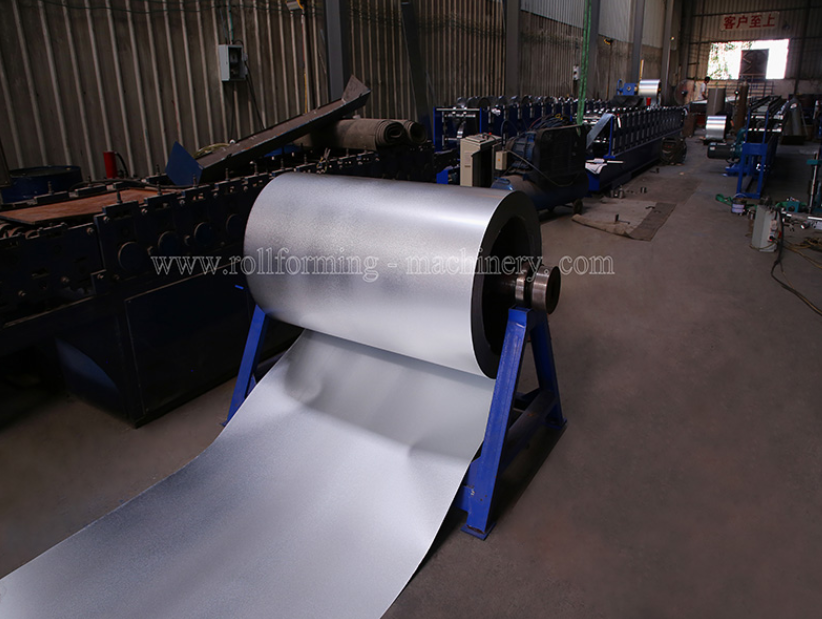

1) کتابچه راهنمای Decoiler: یک مجموعه

R%G3HYB7(2H%INP8E

2) دستگاه راهنمای تغذیه

موقعیت هدایت را می توان برای تغذیه مواد مناسب توسط دستی تنظیم کرد.

2023_05_17_16_42_IMG_2057

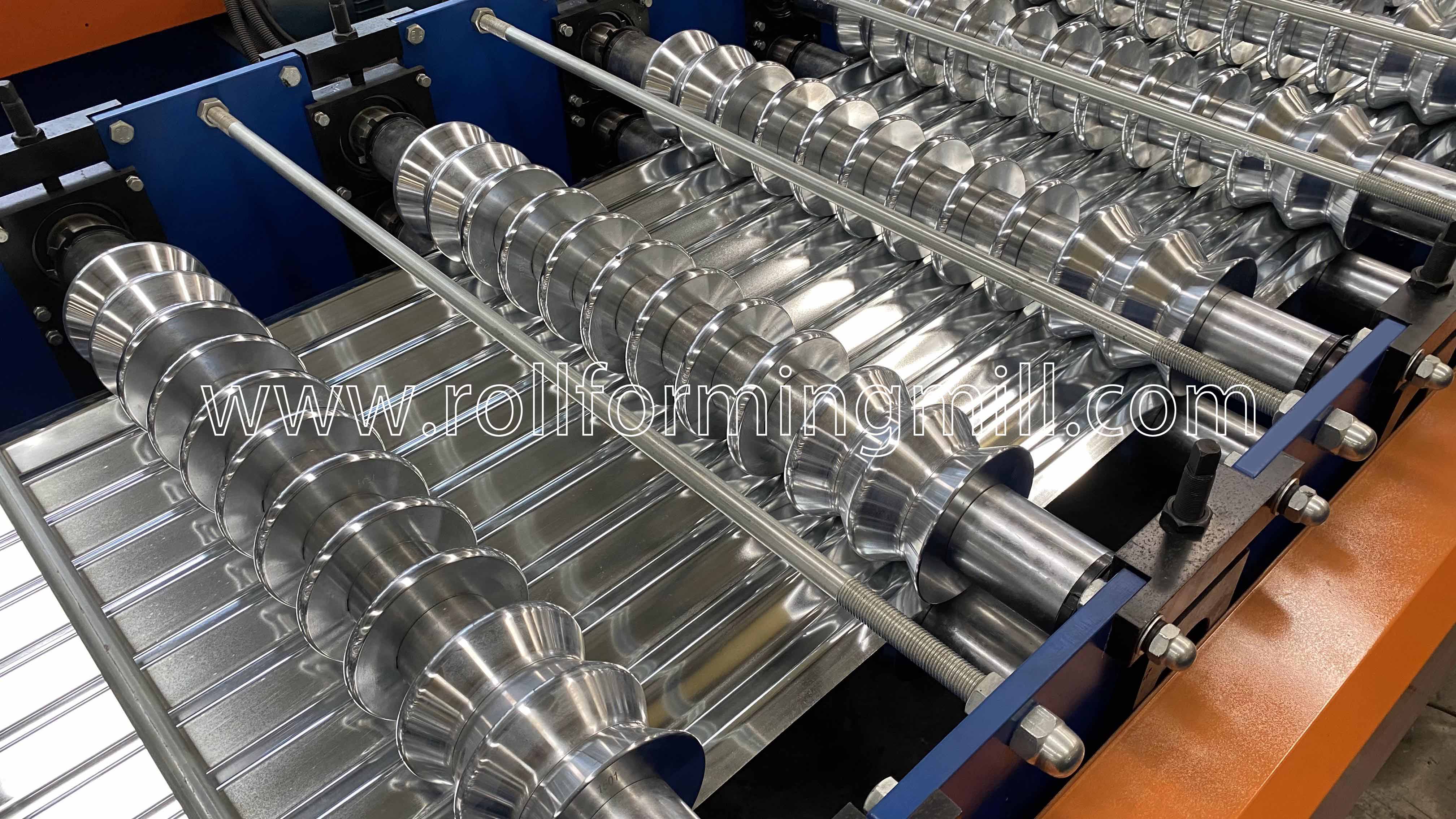

4) ماشین اصلی

غلتک های ساخته شده از ماشین کاری دقیق 45#، روکش کروم سخت.با ضخامت 0.5 میلی متر، سطح با آینه کاری (برای طول عمر بیشتر و ضد زنگ).

شفت های تولید شده از فولاد 45#,کوئنچ و تمپر , کروم سخت

قاب بدنه ساخته شده از 450# H نوع فولاد با جوش

2023_05_17_16_43_IMG_2069

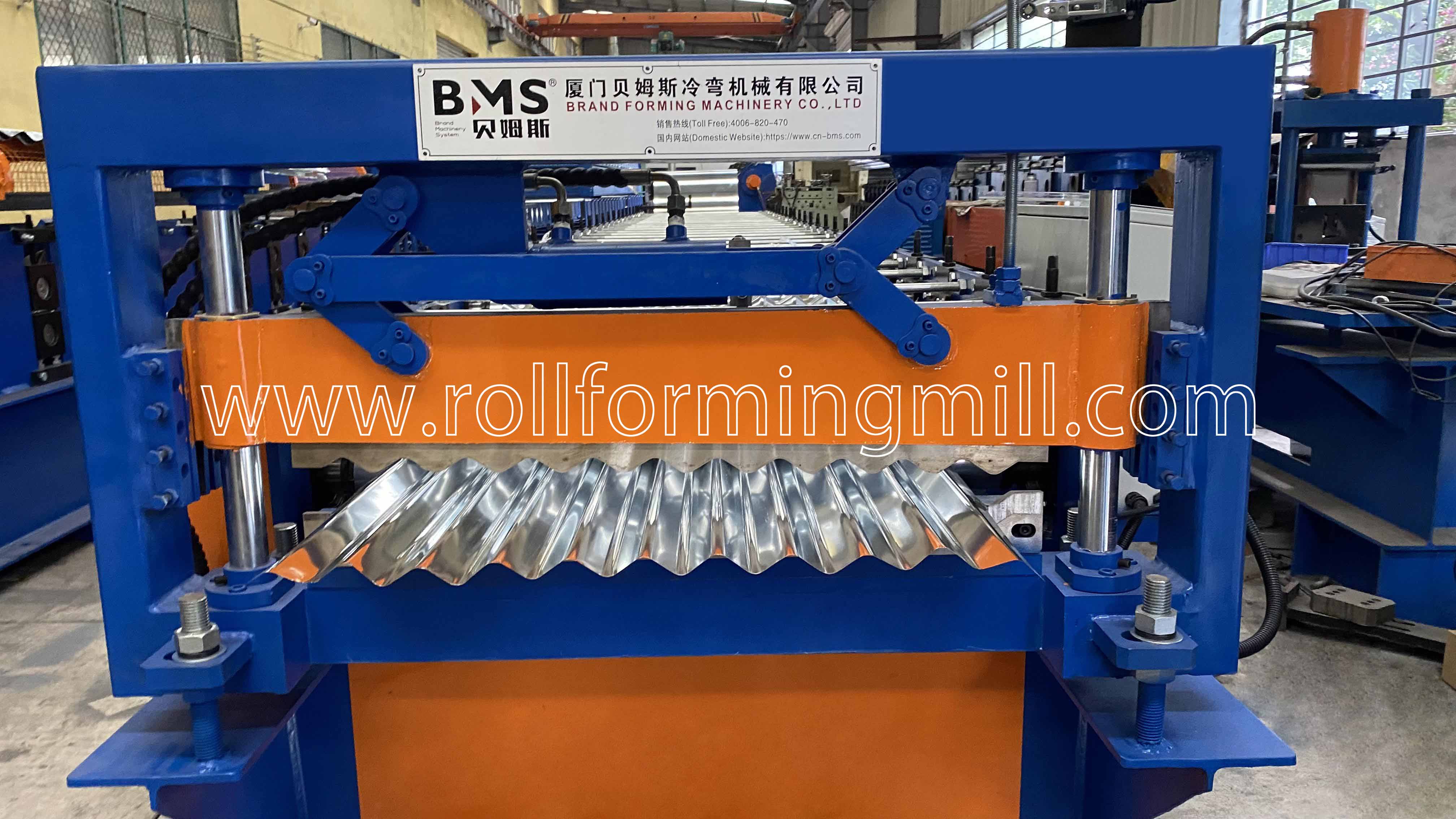

4) دستگاه برش پست هیدرولیک

ساخته شده توسط فولاد قالب با کیفیت بالا Cr12MoV، با عملیات حرارتی، HRC58-62

قاب کاتر ساخته شده از ورق فولادی 18 میلی متری با کیفیت بالا با جوش

موتور هیدرولیک:3 کیلو واتمحدوده فشار هیدرولیک: 0-16 مگاپاسکال

2023_05_17_16_45_IMG_2080

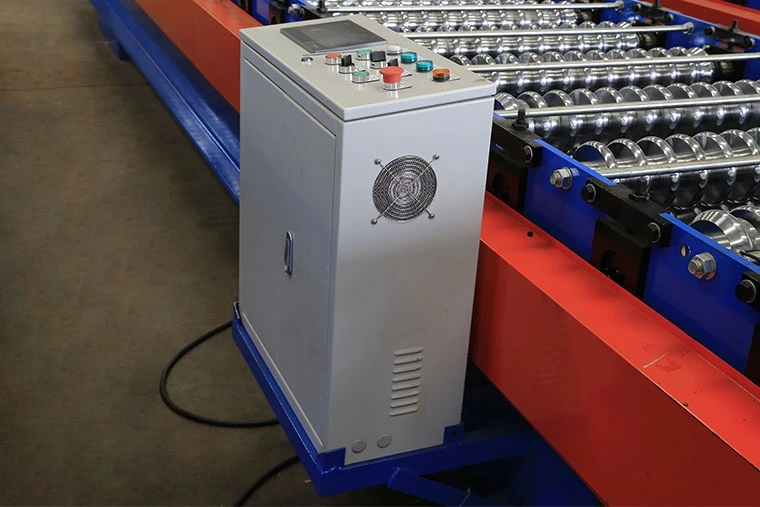

5) سیستم کنترل PLC

مقدار و طول برش را به صورت خودکار کنترل کنید.

داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره

تحمل برش به طول ≤±1 میلی متر

ولتاژ کنترل 24 ولت

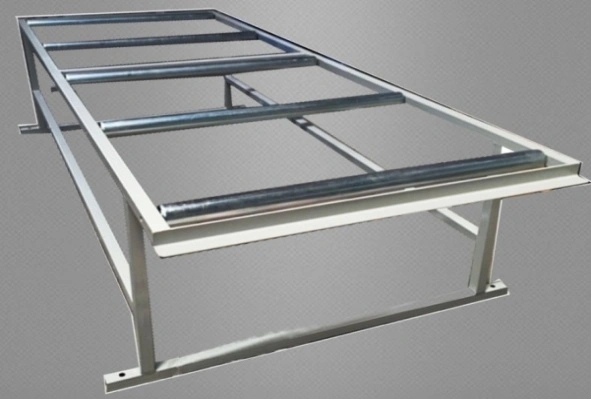

6) خروج از قفسه:

بدون برق، دو واحد، با غلتک روی آن برای جابجایی آسان

7) نمایش محصولات

پرونده کاربردی

00796bd2fbbe95484407171fb0d474b1

بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل در مسافت های طولانی.

20190812102601_56964

خدمات پس از فروش

1 گارانتی است 24 ماه ها پس از اینکه مشتری دستگاه را دریافت کرد.
در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم هزینه اضافی.
