دستگاه شکل دهی رول عرشه فولادی 1.5-2.5mm

نیاز کمتر بتن یا بدون بتن به عنوان سکوی فولادی

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
YX40-200
نام تجاری:
BMS

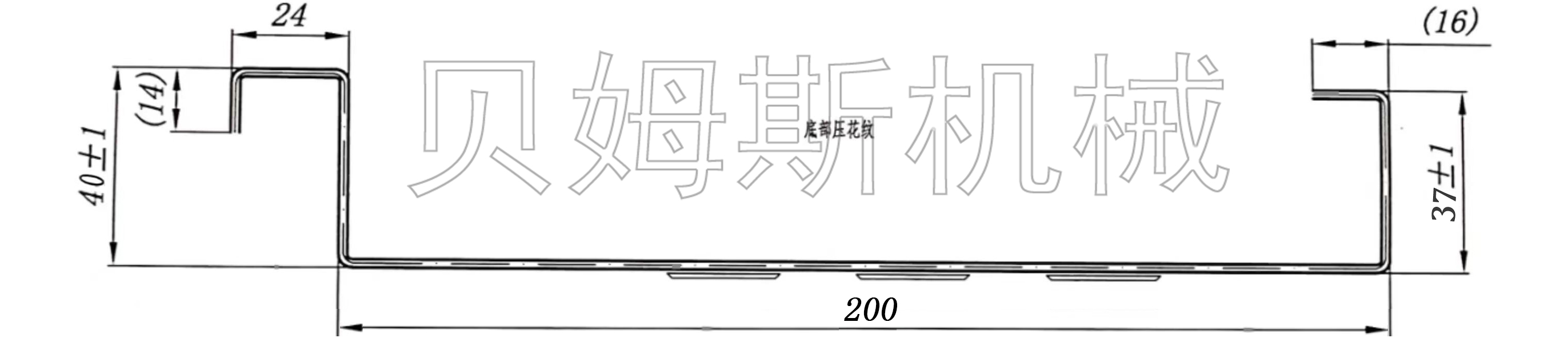

مشخصات

83d58901d4e90f7440455ec3e0065e53

توضیحات محصول

مواد	مواد قابل اجرا	ورق گالوانیزه
	ضخامت مواد	1.5-2.5 میلی متر
	با قدرت تسلیم	Q235
کویل	عرض تغذیه	312 میلی متر
	محدوده شناسه سیم پیچ	508mm±30mm
	ظرفیت	حداکثر5 تن
دستگاه	قاب پایه	فولاد نوع H350 با جوش.
	ضخامت دیواره جانبی	Q235 t18mm
	مواد غلتکی	بلبرینگ فولاد GCr15 (= فولاد EN31)، ماشینکاری دقیق، روکش کروم سخت
	ایستگاه غلتکی	16 مرحله برای تشکیل
	قطر شفت	ф75 میلی متر، پردازش فرکانس بالا
کاتر	سختی	عملیات حرارتی تا HRC58-62 درجه
کاتر	تحمل برش	≤±1 میلی متر
قدرت	راه رانندگی	انتقال دنده / چرخ دنده
	موتور اصلی	15 کیلووات، کنترل سرعت فرکانس
	موتور پمپ برای برش	4 کیلو وات
سیستم کنترل PLC	معکوس کننده	شیهلین
	صفحه لمسی	WEINVIEW (مارک تایوان)
	رمزگذار	KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی)
	کنترل ولتاژ	24 ولت

امکانات

1. عرشه فولادی نازک تولید شده (0.4-1.2 میلی متر) می تواند بتن و پشتیبانی کمتری مصرف کند بنابراین در مصالح ساختمانی صرفه جویی می کند، طراحی زیرین از نظر زیبایی شناختی دلپذیر است و باعث صرفه جویی در مواد گران قیمت برای دکوراسیون می شود.اگر دستگاه را برای کار با مواد ضخیم 1.5-3 میلی متر ارتقا دهید، عرشه فولادی تولید شده را می توان به عنوان سکوهای فولادی لجستیک با نیازهای مسطح بالا (حداکثر 3 میلی متر برای پاسخگویی به صحنه کار ربات هوشمند متحرک AGV/IGV) استفاده کرد.

2. دنده های عمودی اختیاری یا منبت کلی وب برای افزایش استحکام.

3. غلتک پس از ماشینکاری خوب با فولاد بلبرینگ GCr15 خاموش می شود. و هارد کروم برای عمر کاری طولانی بیش از 10 سال.

4. استکر خودکار اختیاری، بهبود کارایی کار، صرفه جویی در هزینه کار، و به شما در بهبود مزیت رقابتی کمک می کند.

جریان کار

5T هیدرولیک دکویل → دستگاه پیش برش دستی → دستگاه راهنمای تغذیه → سیستم شکل دهی رول → دستگاه برش پست هیدرولیک → قفسه خروجی

056T6YSR%8K1K)FZVY

فنی مشخصاتns

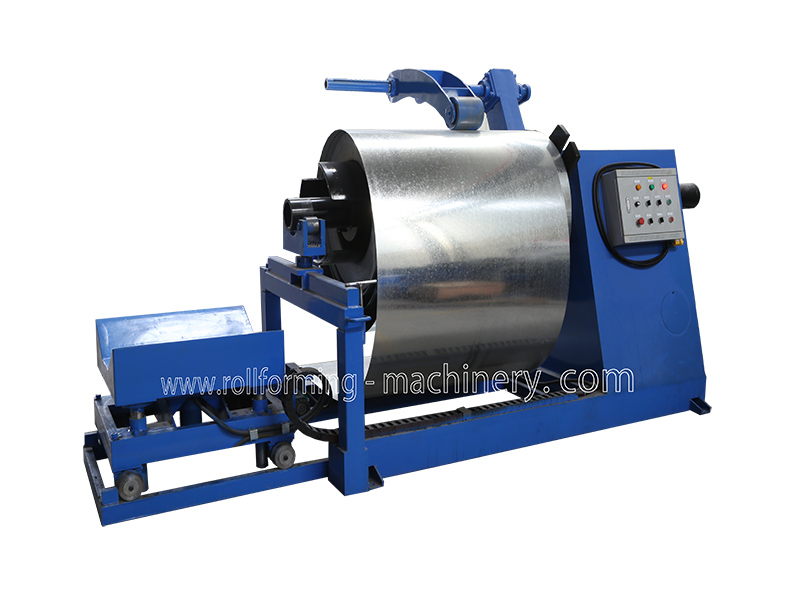

1) 5T Decoiler هیدرولیک: یک مجموعه

انقباض و توقف داخلی کویل فولادی کنترل هیدرولیک

دستگاه تغذیه خودکار و خود توقف

حداکثر عرض تغذیه: 650 میلی متر

موتور پمپ روغن:2.2 کیلو وات

ظرفیت:حداکثر 5 تن

20220530152802_68265

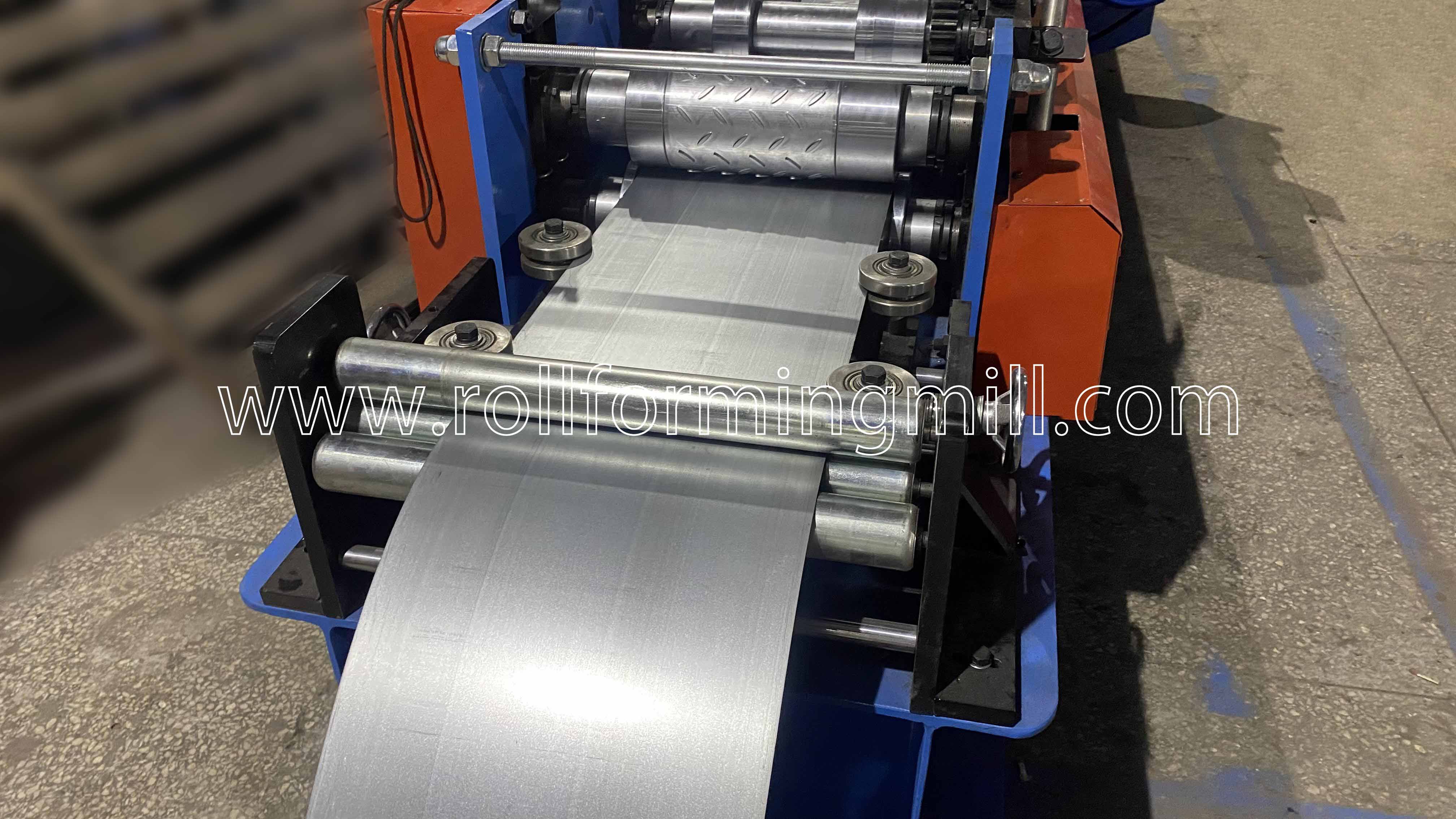

2) پیش کاتر

نام تجاری: BMS اصل: چین

با راهنمای مواد تغذیه، از هدر رفتن مواد جلوگیری کنید

2023_02_11_16_42_IMG_6992

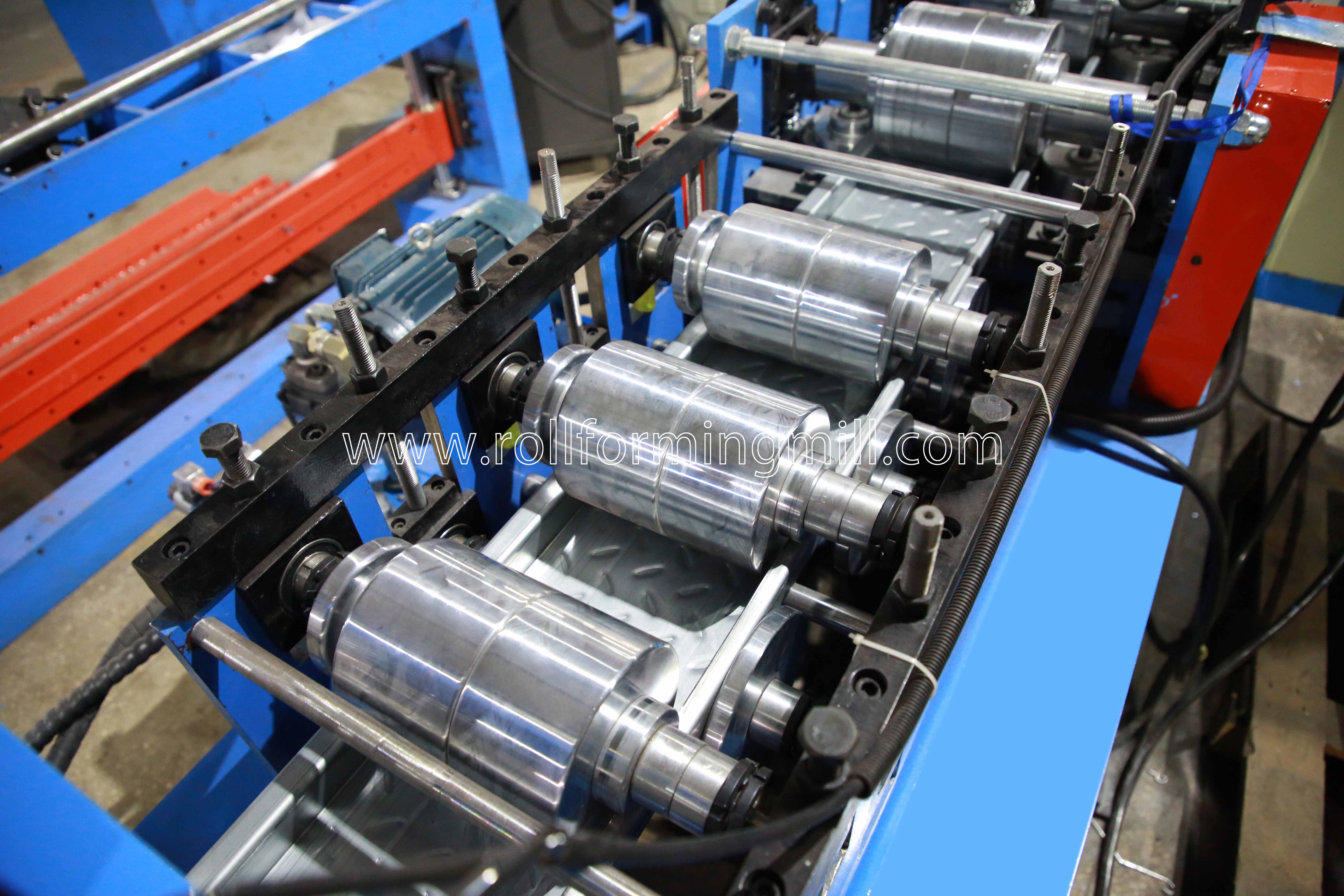

3) ماشین اصلی

غلطک ساخته شده از کیفیت بالا فولاد بلبرینگ GCr15 (= فولاد EN31)، ماشینکاری دقیق، روکش کروم سخت.

شفت های ساخته شده از فولاد 45#، کوئنچ و تمپرینگ، کروم سخت

قاب بدنه ساخته شده از 350# H نوع فولاد با جوش

سرعت شکل دهی واقعی: 15-20 متر در دقیقه

016A5260

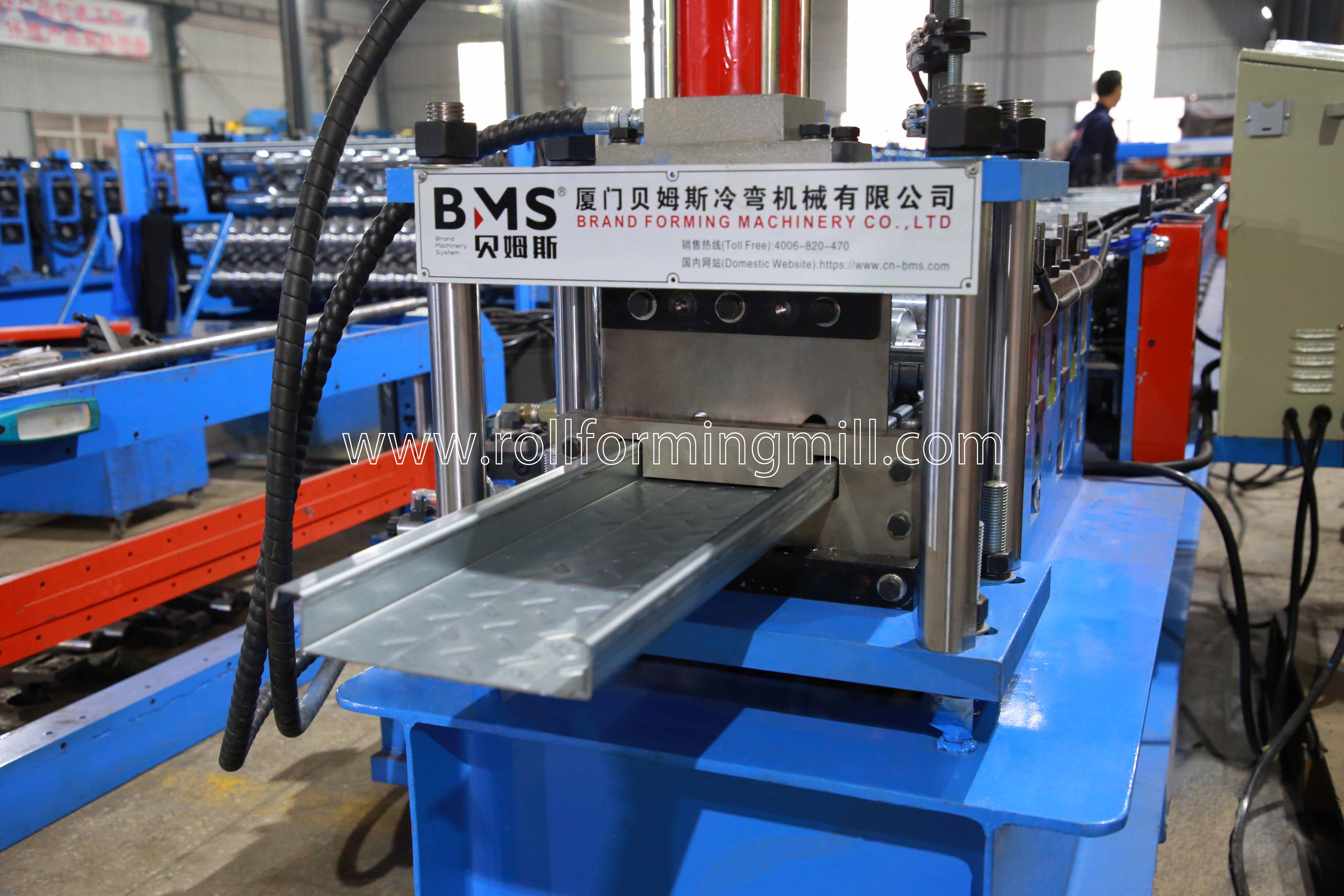

4) هیدرولیک برش پست

پست برای برش، توقف برای برش، دو تکه نوع طرح تیغه برش
موتور هیدرولیک:4 کیلو واتفشار برش:0-16 مگاپاسکال
مواد ابزار برش:Cr12MoV (= فولاد SKD11)، عملیات حرارتی به HRC58-62

با حداقل یک میلیون بار کاهش عمر
قدرت برش توسط ایستگاه هیدرولیک موتور اصلی تامین می شود

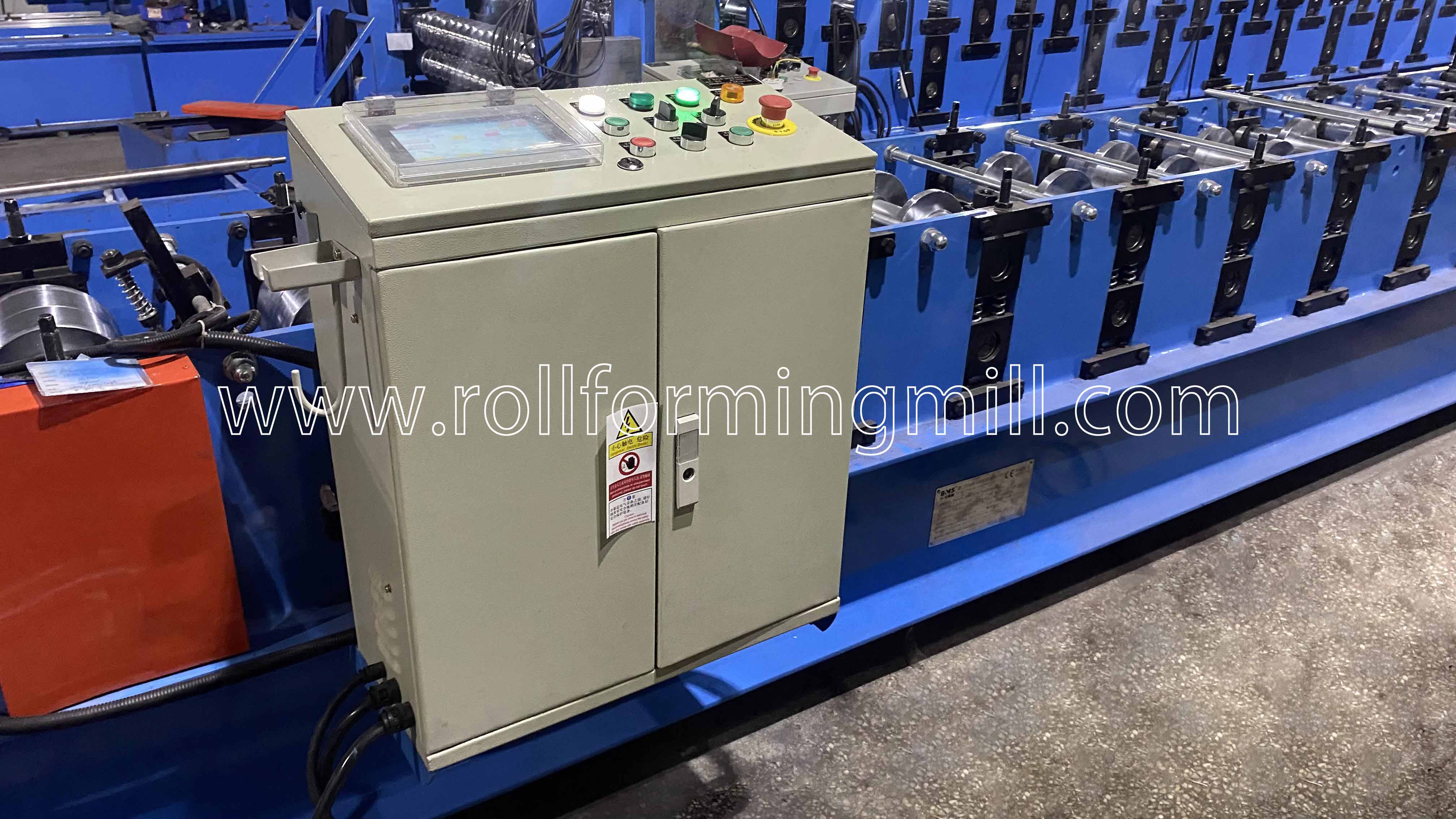

5) سیستم کنترل PLC

مقدار و طول برش را به صورت خودکار کنترل کنید.

داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره

2023_02_11_16_45_IMG_7019

6) خروج از قفسه:سه واحد

20200316171137_19269

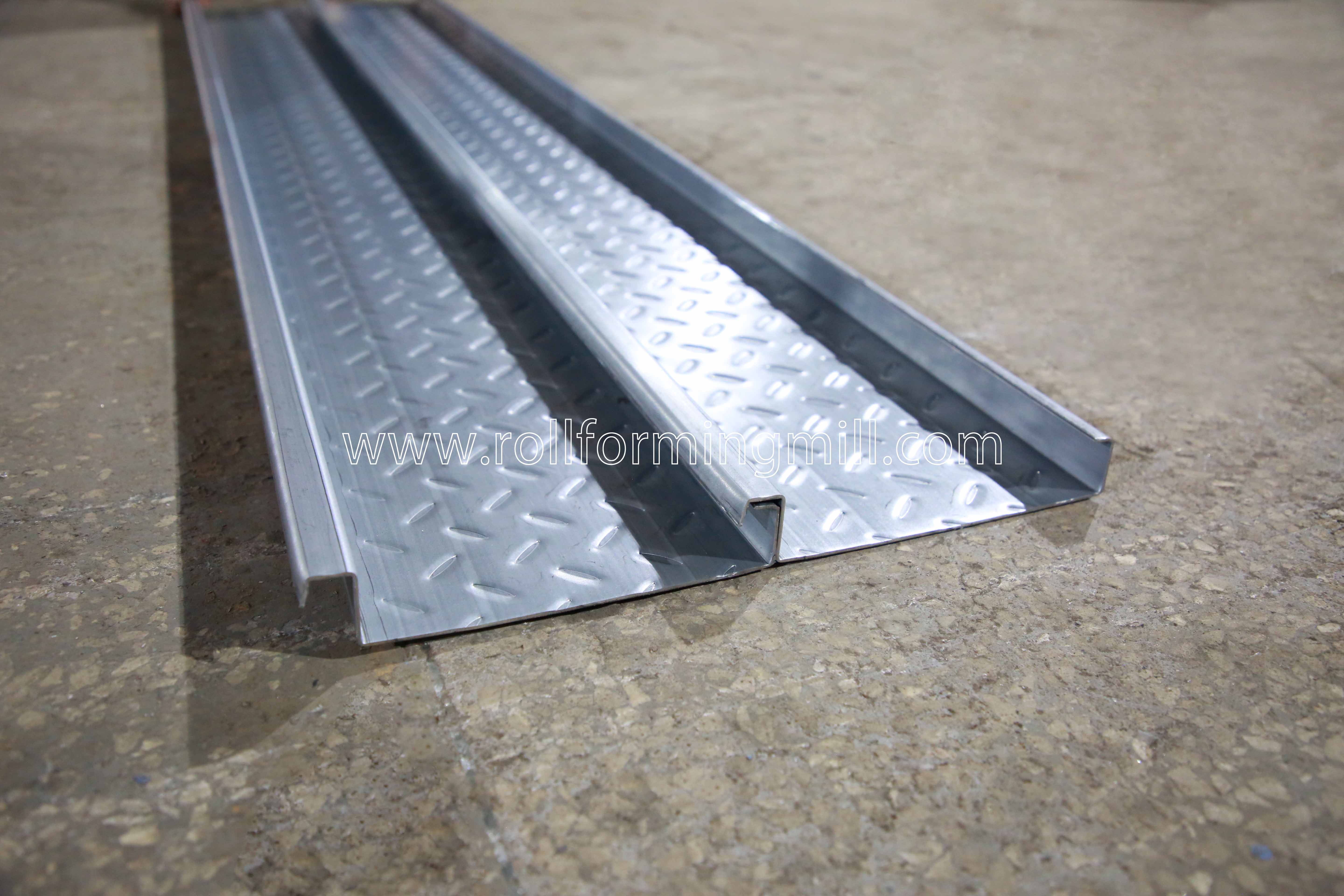

7) نمایش محصول

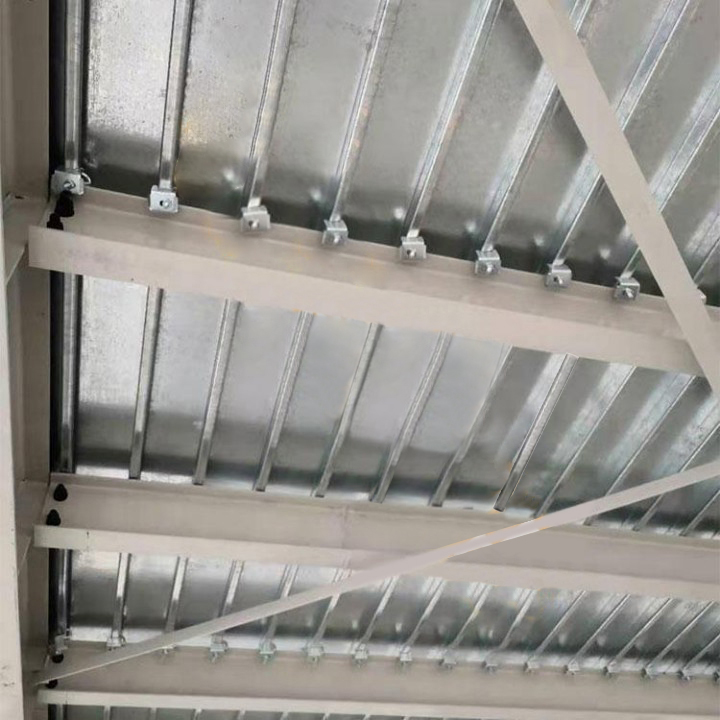

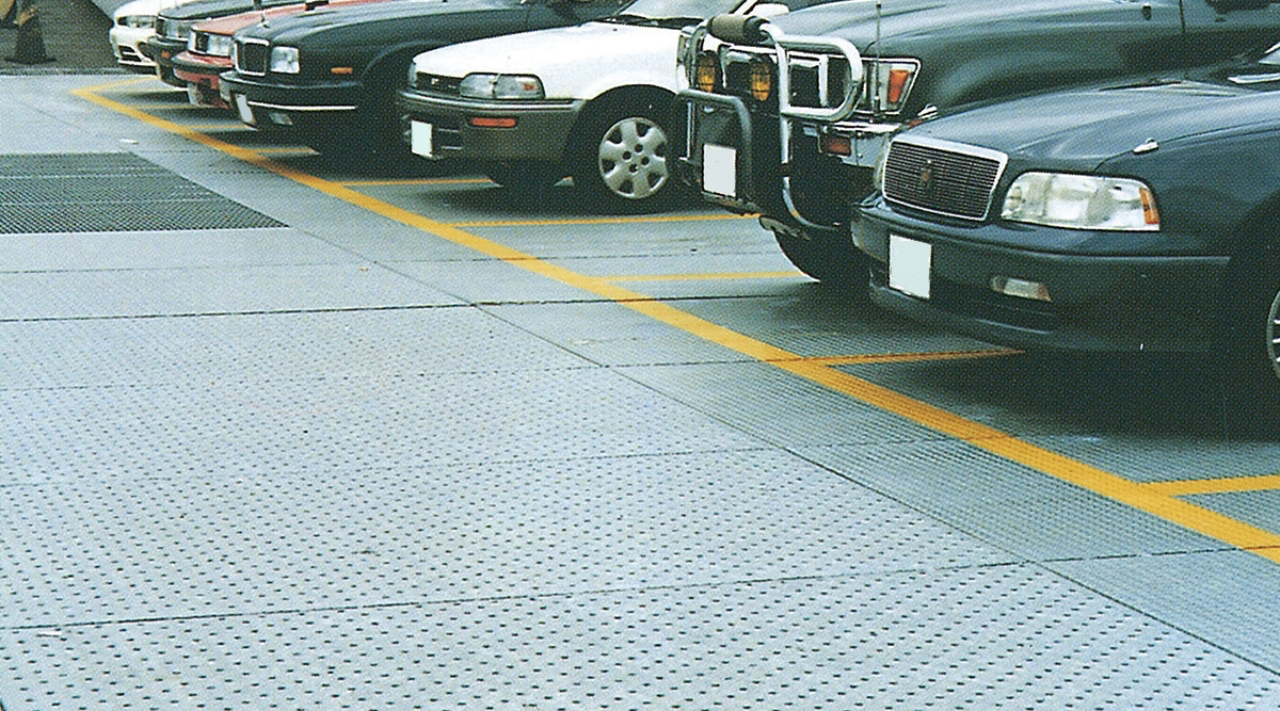

پرونده کاربردی

70785c88943e7502c70abe8bec273d271

be8ca740e36dc210ab1a6e4396415114

بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل در مسافت های طولانی.

20190812102601_56964

خدمات پس از فروش

1 گارانتی است 24 ماه ها پس از اینکه مشتری دستگاه را دریافت کرد.
در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم هزینه اضافی.
