جزئیات سریع
مشخصات
| خیر | پارامترهای اصلی | Roll Forming Mill مولفه های |

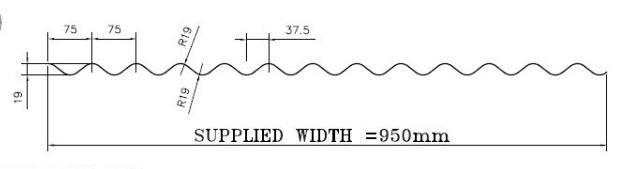

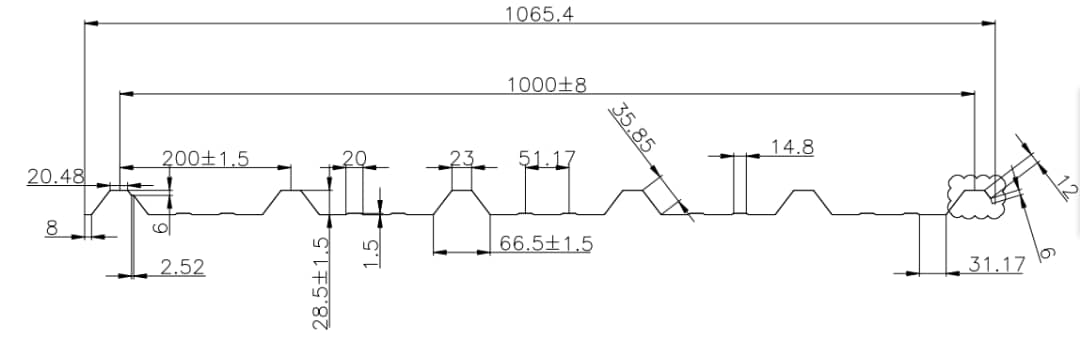

| 1. | حداکثرعرض تغذیه | 950mm/1000mm
| مرحله شکل گیری | 20 مرحله ای |
| 2. | تحمل طول | ± 1 میلی متر (6M) | پایه | H450 |
| 3. | ضخامت بازرسی | 0.4-0.6 میلی متر | ضخامت دیوار کناری | Q235 t18mm |
| 4. | سرعت محصول | 10 متر در دقیقه
| شفت
| فولاد 45#، φ90/75 میلی متر |
| 5. | مواد کاربردی | از پیش رنگ شده گالوانیزه فولاد (PPGI)
| غلتک | فولاد 45#، تراش خشن، تراش CNC، عملیات حرارتی، برس و جلا داده شده |
| 6. | قدرت تسلیم | 350 مگاپاسکال | موتور اصلی | 7.5 کیلو وات |
| 7. | تحمل پهنای موثر | -2/+3 میلی متر | کاهش سرعت | سری R |
| 8. | ضخامت مواد | 0.4-0.6 میلی متر | زنجیر | زیکیانگ |
| 9. | سیستم کنترل | سیستم کنترل PLC | سرعت شکل گیری | 12-16 متر در دقیقه |
| 10. | مواد تست | BMS اندازه مواد تغذیه را ارائه می دهد برای خرید آن 2 هفته قبل از تست ماشین |
جریان کار
دستگاه راهنمای تغذیه ← پیش برش دستی ← آسیاب رول شکل دهنده اصلی ← پست برش هیدرولیک → سیستم PLC → ایستگاه هیدرولیک → خروج از قفسه
نمایش اجزای ماشین

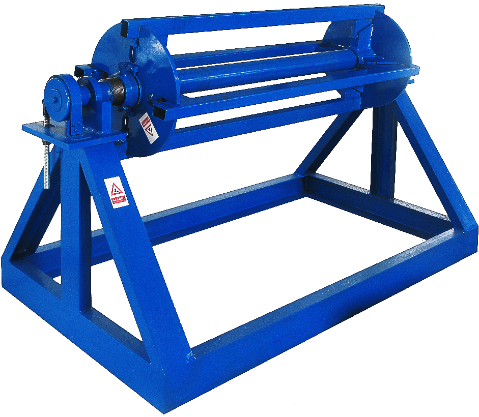

1)کتابچه راهنمای Decoiler: 2 مجموعه
2) آسیاب نورد سرد:
با راهنمای مواد تغذیه، قاب بدن ساخته شده از H450 نوع فولاد با جوشکاری؛
با پیش برش دستی برای کارکرد آسان و صرفه جویی در مواد:
ضخامت تخته بوفه: 22 میلی متر

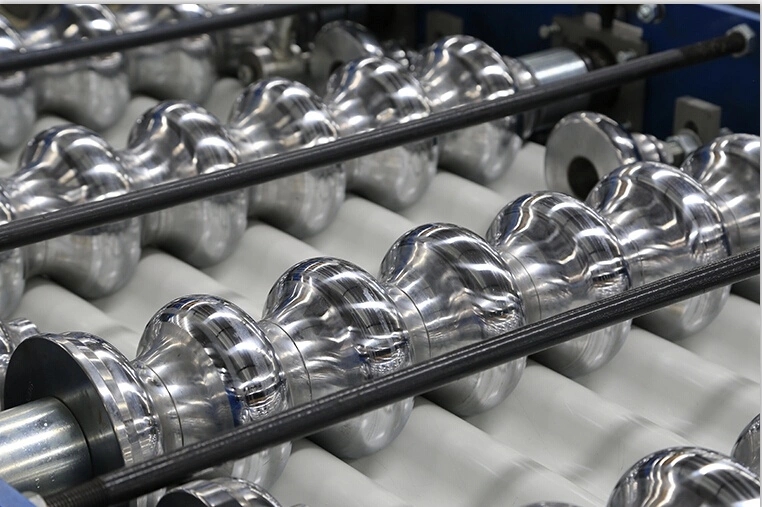

غلتک های تولید شده از فولاد 45#تراش CNC، عملیات حرارتی، روکش کروم سخت با ضخامت 0.04 میلی متر، سطح با عملیات آینه
قطر شفت=ф90 میلی متر / ф75 میلی مترماشینکاری دقیق;
3) دستگاه برش پست هیدرولیک:
پست برش، توقف به برش، دو تکه تیغه برش، بدون خالی کردن
موتور هیدرولیک: 4kw، محدوده فشار هیدرولیک: 0-8Mpa
مواد ابزار برش: Cr12MoV(= SKD11 با حداقل یک میلیون بار عمر برش)، عملیات حرارتی تا درجه HRC58-62
قدرت برش توسط ایستگاه هیدرولیک موتور اصلی تامین می شود

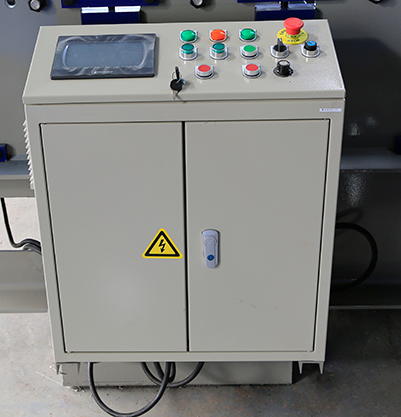

4) سیستم کنترل PLC
مقدار و طول برش را به طور خودکار کنترل کنید
ترکیب شده با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره
تحمل برش به طول ≤±1 میلی متر
ولتاژ کنترل 24 ولت
5) قفسه خروج:
بدون برق، 2 واحد، با غلتک روی آن برای جابجایی آسان
