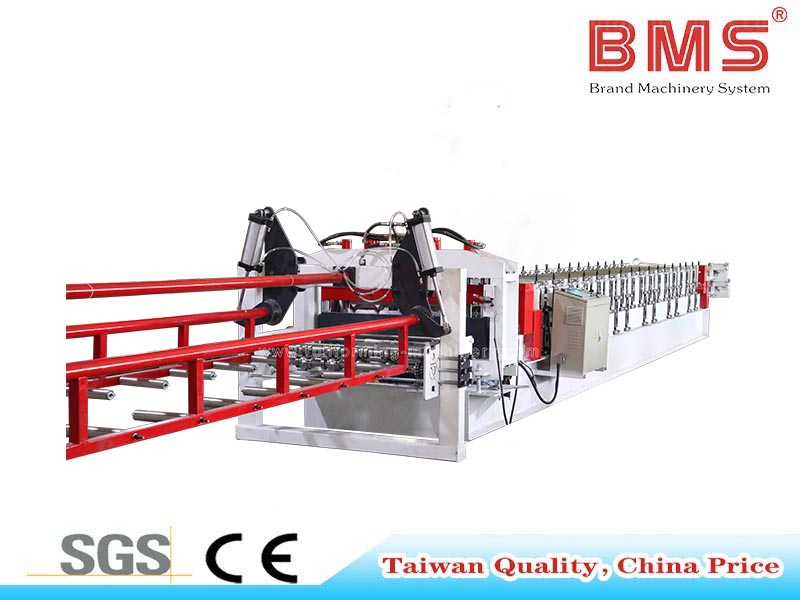

دستگاه شکل دهی رول دولایه برای دنده الماس و پانل PBR با پشته خودکار

دستگاه دولایه رول فرمینگ می تواند دو نقشه پروفایل مختلف را در یک دستگاه ایجاد کند، می تواند فضای بیشتری و البته بیشتر ذخیره کند.

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:

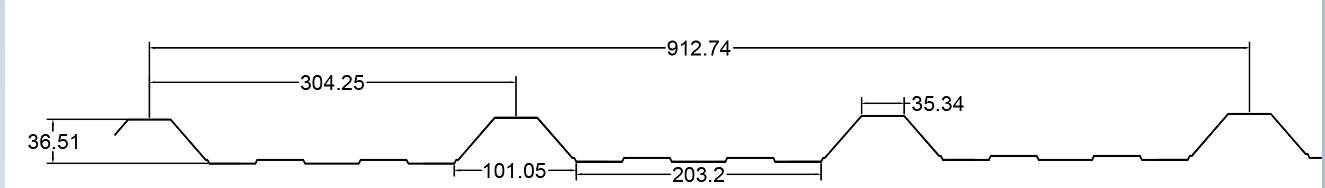

YX36.51-304.25-912.74/YX17.46-152.4-914.4
نام تجاری:
BMS

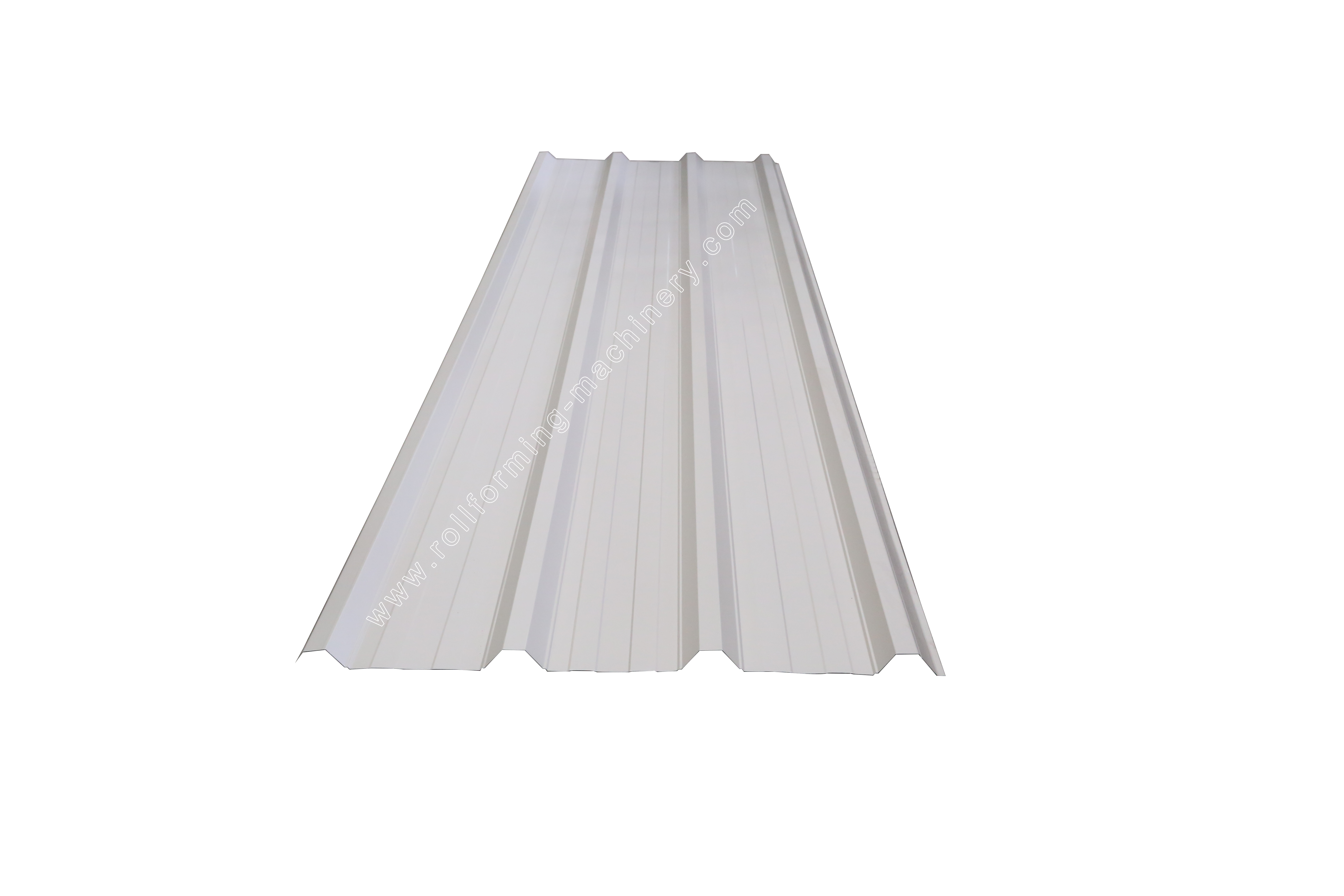

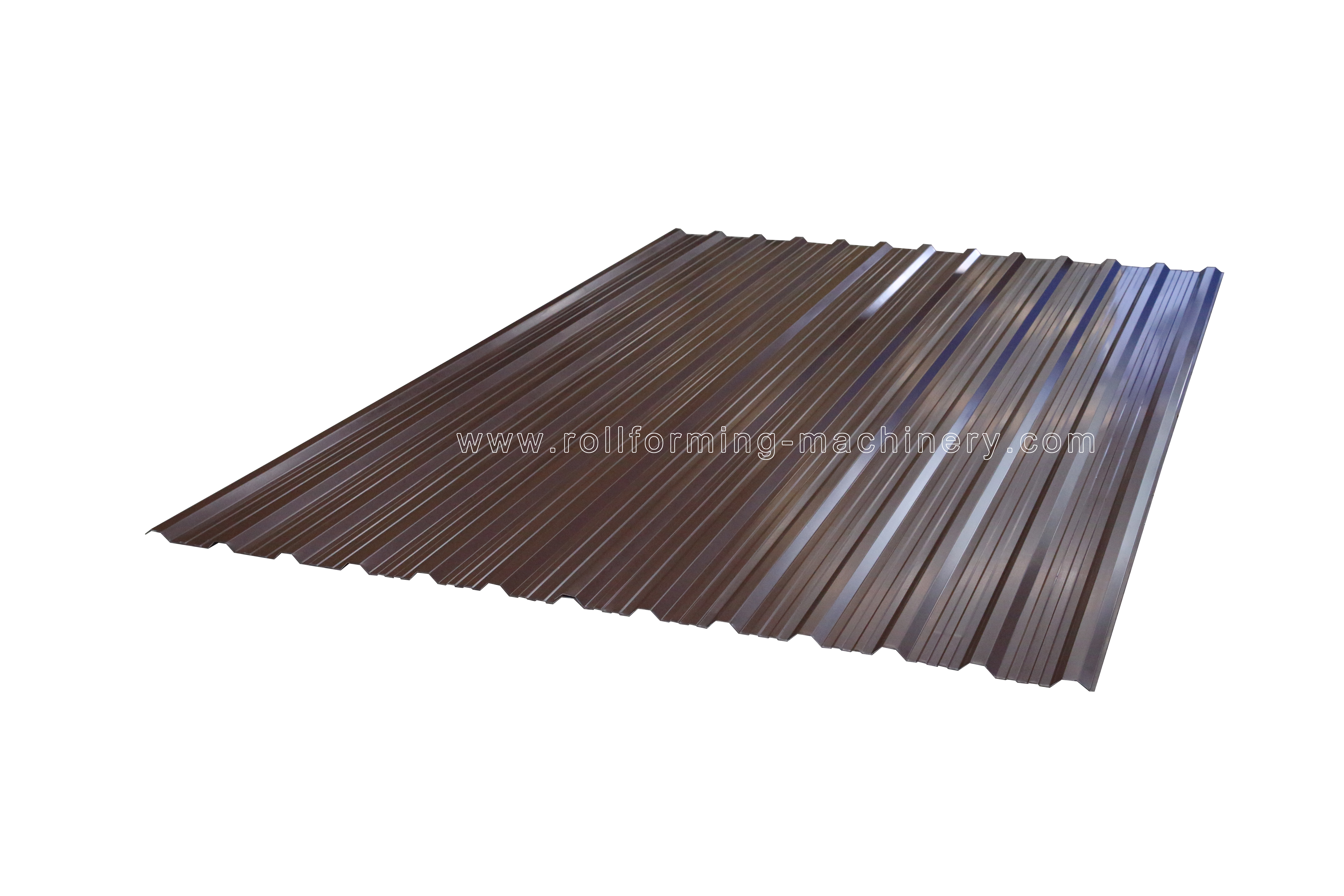

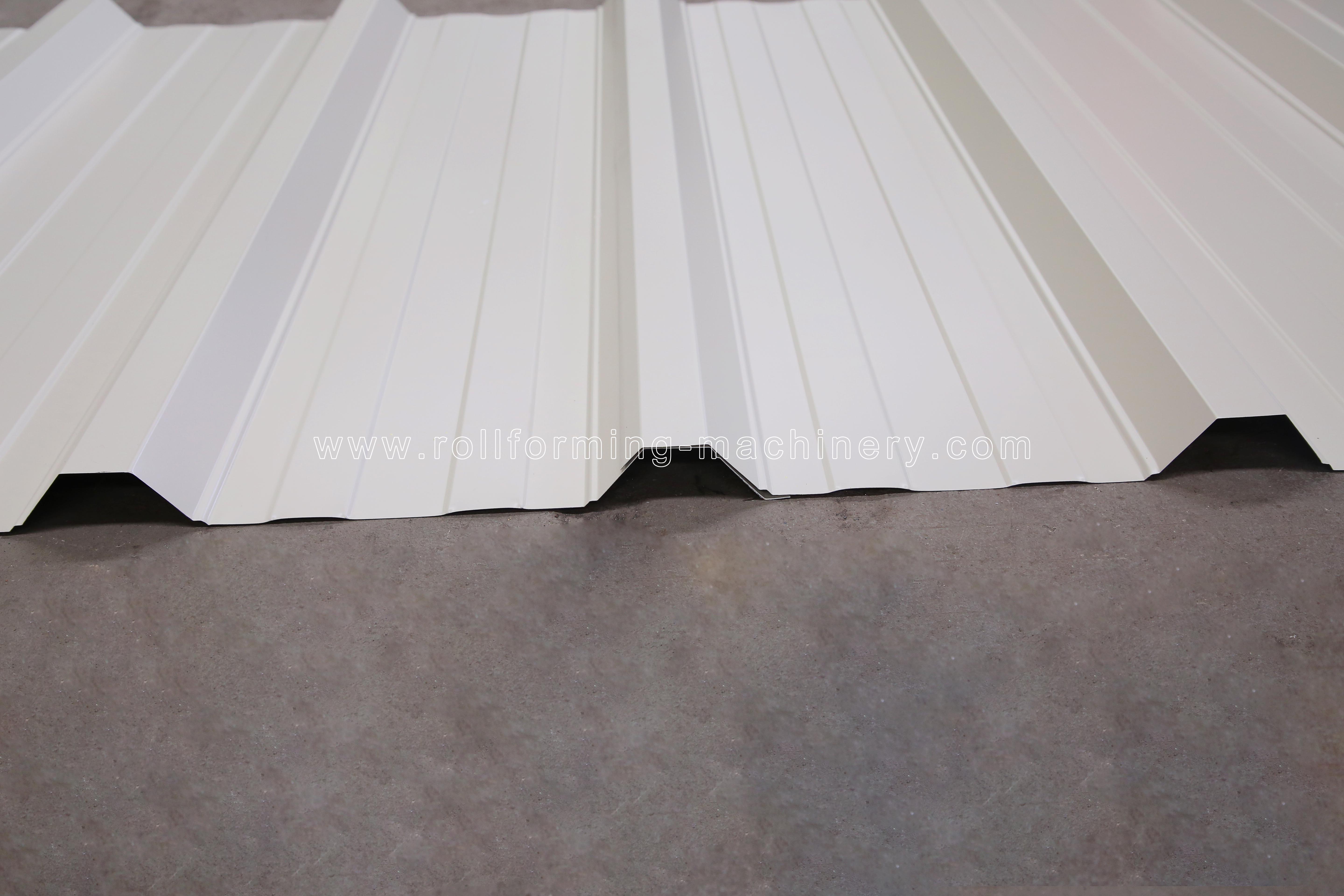

پروفایل ها

توضیحات محصول

خیر	پارامترهای اصلی		پارامترهای آسیاب رول فرمینگ
1.	ضخامت مواد	0.4-0.8 میلی متر	ایستگاه های شکل دهی	20/20 پله
2.	عرض تغذیه	مطابق نقشه ها	قاب بدنه	H450
3.	مواد کاربردی	ورق PPGI/گالوانیزه	ضخامت دیوار کناری	22 میلی متر
4.	استاندارد برق	380V60Hz/3Ph	شفت قطر	45# فولاد، φ75/φ85 میلی‌متر
5.	هیدرولیک قطر دکویل	7T-1300MM	قدرت موتور اصلی	4 کیلو وات
6.	قدرت تسلیم	Q235-345	پیچ پیچ	درجه 8.8
7.	سرعت شکل گیری	15-20 متر در دقیقه	عرض موثر	مطابق نقشه ها
8.	سیستم کنترل	سیستم کنترل PLC	غلتک	45# فولاد،ماشینکاری دقیق
9.	موتور هیدرولیک	7.5 کیلو وات	رنگ ماشین	آبی + مشکی + نارنجی
10.	مواد تست	BMS اندازه مواد تغذیه را ارائه می دهد برای خرید آن 2 هفته قبل از تست ماشین

جریان کار

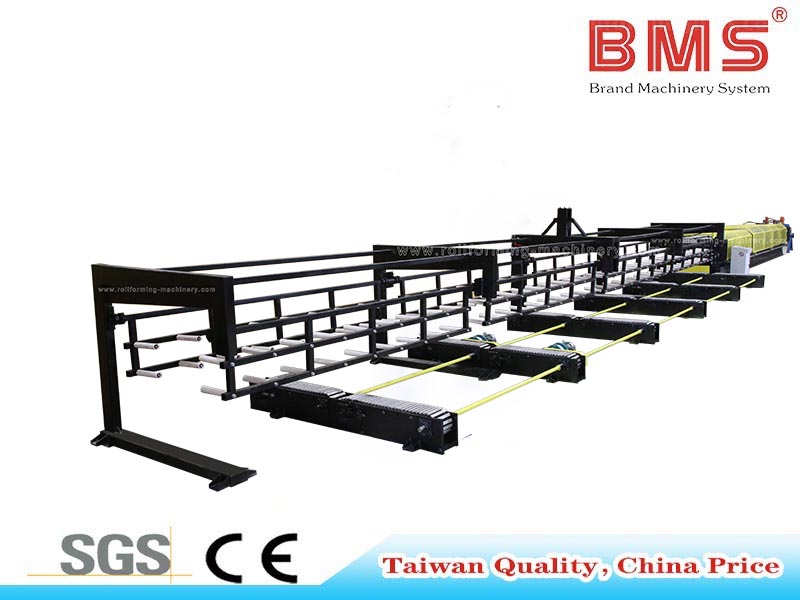

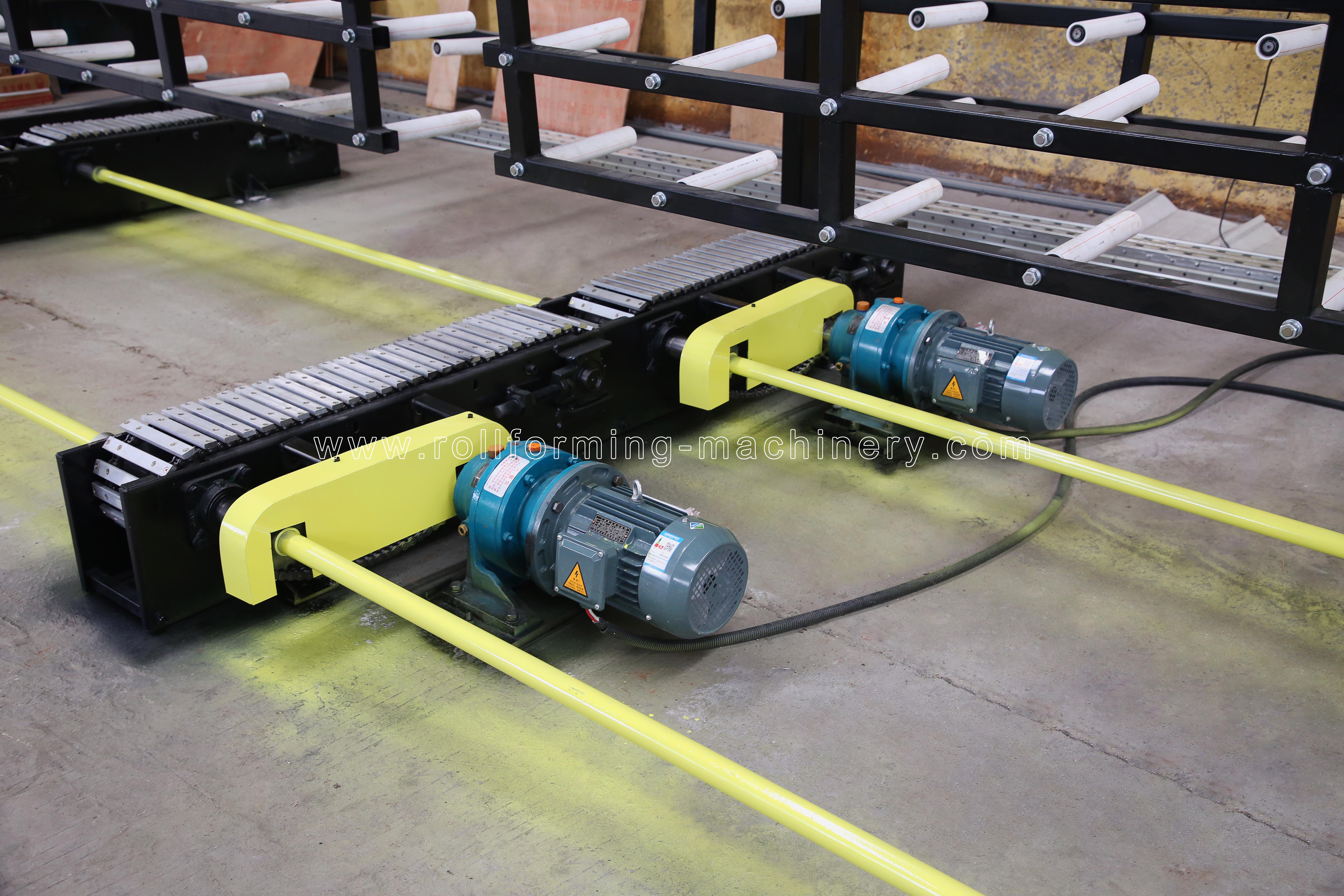

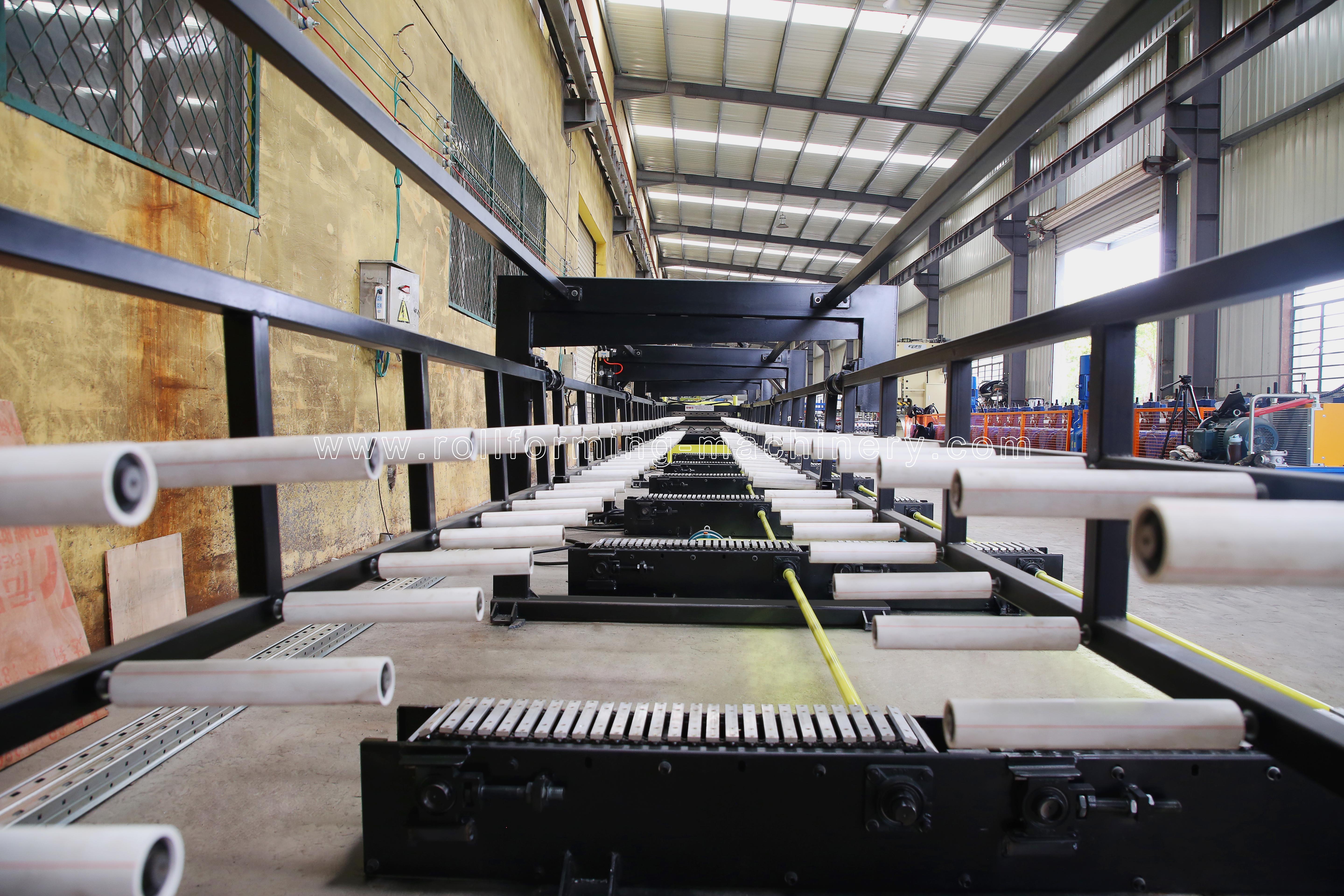

دیکویلر هیدرولیک (7 تن) → راهنمای تغذیه → آسیاب رول اصلی → دستگاه برش پست هیدرولیک → سیستم کنترل PLC → ایستگاه هیدرولیک → استکر اتوماتیک 15.5M

نمایش اجزای ماشین

دستگاه تغذیه

قاب بدنه ساخته شده از H450 نوع فولاد با جوش

ضخامت دیواره جانبی: Q235 تن 22 میلی متر;

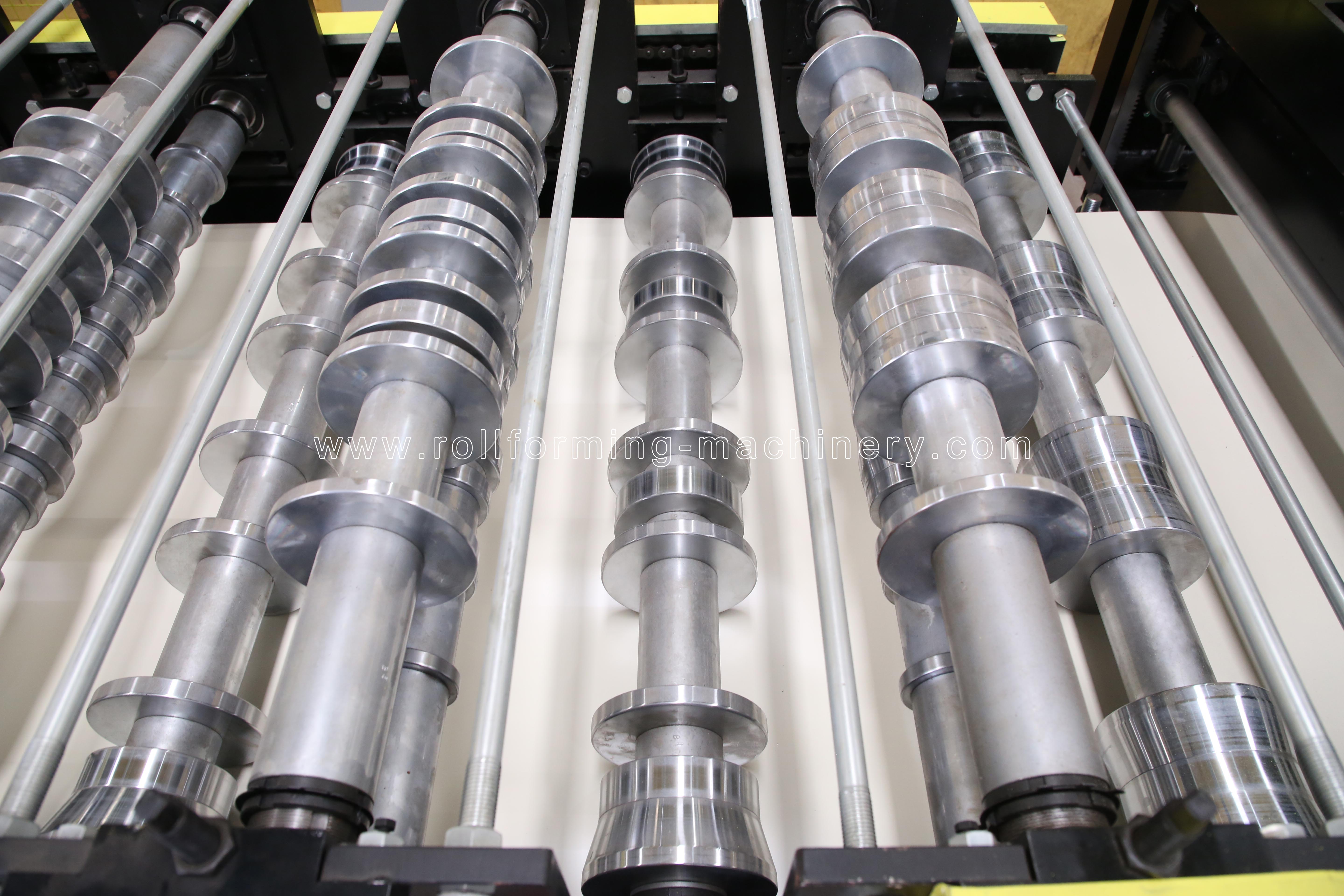

غلتک های تولید شده از 45#، ماشینکاری دقیق، روکش کروم سخت.با ضخامت 0.5 میلی متر، سطح با آینه کاری (برای طول عمر بیشتر و ضد زنگ).

شفت های تولید شده از فولاد 45#عملیات حرارتی کوئنچ و تمپرینگ، آبکاری کروم سخت.قطر=φ75/85 میلی متر، ماشینکاری دقیق
چرخ دنده و زنجیر درایو حدود 20 + 20 پله برای تشکیل

موقعیت هدایت را می توان برای تغذیه مواد مناسب تنظیم کرد.

016A6311
