دستگاه رول فرمینگ پانل AG 0.3-0.8MM با پوشش ایمنی

فروش داغ در ایالات متحده آمریکا / کانادا

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
YX19.05-914.4
نام تجاری:
BMS

توضیح محصول

مشخصات

دستگاه AG Panel Roll Forming Machine برای تولید سقف های فلزی و پانل های دیواری با دقت بالا با محدوده ضخامت 0.3-0.8 میلی متر طراحی شده است. طراحی دقیق پروفیل ابعاد دقیق را تضمین می کند، یکپارچگی ساختاری عالی و مقاومت در برابر آب و هوا را برای کاربردهای مختلف ساختمان های فلزی فراهم می کند.

توضیحات محصول و پارامترهای اصلی

مجهز به پوشش ایمنی جامع، این آسیاب رول‌ساز محافظت از اپراتور را تضمین می‌کند و در عین حال نرخ تولید کارآمد 15-20 متر در دقیقه را حفظ می‌کند. این دستگاه که برای پردازش ورق های فولادی گالوانیزه (GI)، گالوالوم (GL) و با پوشش رنگی طراحی شده است، دارای قاب بدنه فولادی H450 و 20 ایستگاه شکل دهی پایدار است. ادغام سیستم های کنترل پیشرفته PLC امکان اندازه گیری دقیق طول و عملکرد خودکار را فراهم می کند و آن را به یک راه حل ایده آل برای تولید مصالح ساختمانی در مقیاس بزرگ تبدیل می کند.

شماره	پارامترهای اصلی		پارامترهای آسیاب تشکیل رول
1	ضخامت مواد	0.3-0.8mm	تشکیل ایستگاه ها	20 گام

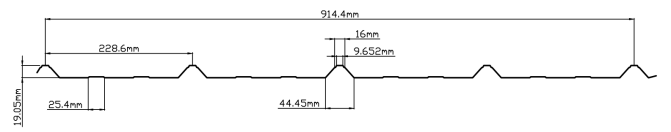

2	عرض	طبق نقشه ها	قاب بدنه	H450
3	ماده کاربردی	GI، GL، ورق رنگی، ورق گالوانیزه	ضخامت دیواره جانبی	Q235 T18mm
4	معیار الکتریکی	220V/60Hz/3PH	قطر شفت	45#فولاد ، φ75mm
5	ماده برش	cr12mov	قدرت حرکتی اصلی	7.5 کیلو وات
6	قدرت عملکرد	350-550 مگاپاسکال	پیچ های پیچ	درجه 8.8
7	ایجاد سرعت	15-20 متر در دقیقه	عرض	914.4 میلی متر
8	سیستم کنترل	سیستم کنترل PLC	غلتک	GCR15 ، عملیات حرارتی HRC58—62
9	موتور هیدرولیکی	4 کیلو وات	رنگ ماشین	آبی+سیاه+نارنجی
10	ماده آزمایشی	BMS اندازه مواد تغذیه را برای خرید 2 هفته قبل از آزمایش ماشین ارائه می کند

جریان کار

فرآیند تولید بسیار خودکار است تا حداکثر کارایی و کیفیت پانل ثابت را تضمین کند. گردش کار مداوم مداخله دستی را از تغذیه سیم پیچ تا انباشته محصول نهایی به حداقل می رساند:

Decoiler ← دستگاه تغذیه ← آسیاب رول اصلی ← دستگاه برش پست هیدرولیک ← سیستم کنترل PLC ← ایستگاه هیدرولیک ← قفسه خروجی*3

نمایش اجزای دستگاه

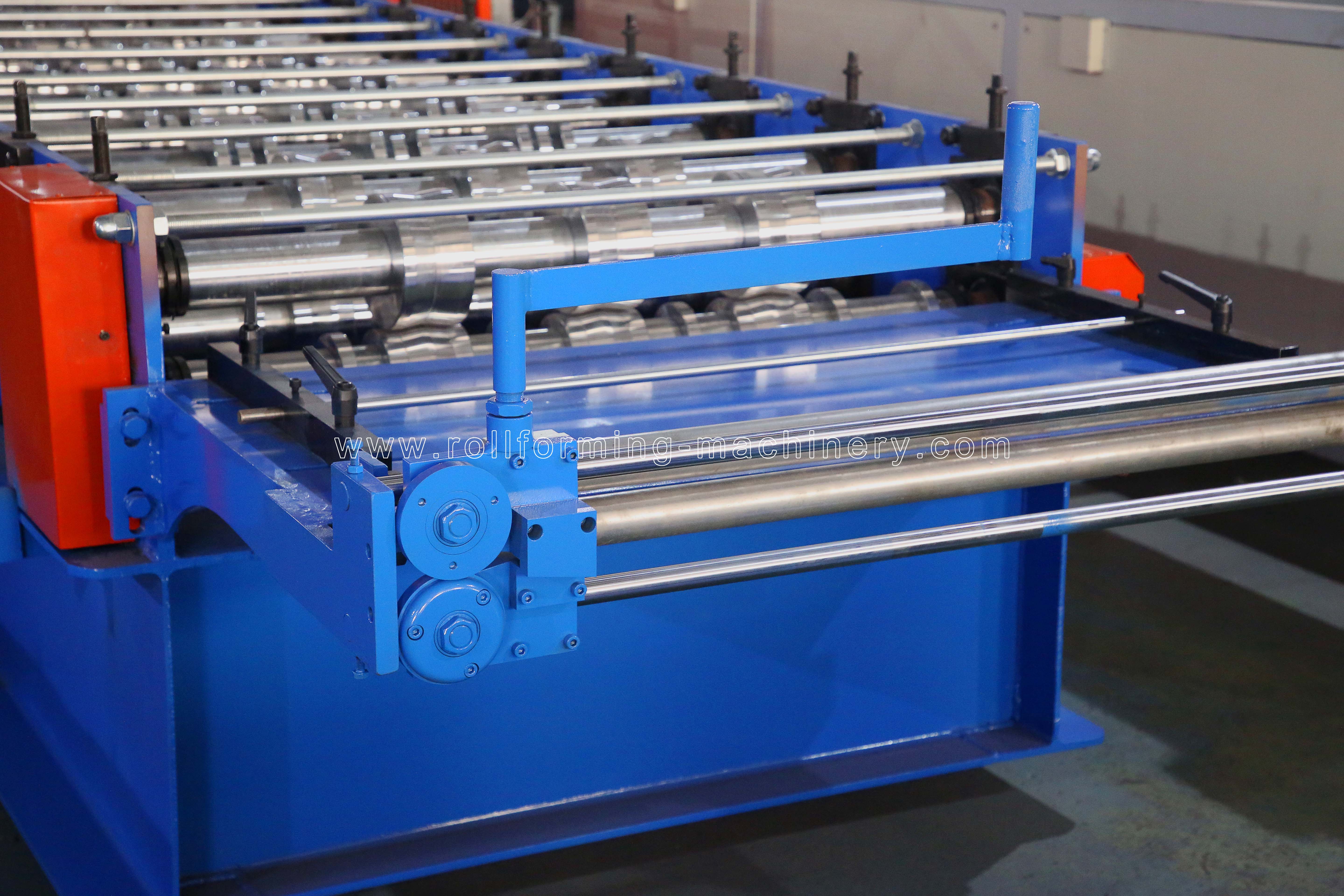

دستگاه تغذیه

دستگاه تغذیه به گونه‌ای ساخته شده است که مواد را به آرامی به داخل آسیاب رول‌ساز هدایت کند و از انحراف مواد جلوگیری کرده و ضایعات را به حداقل برساند. قاب بدنه با فولاد با استحکام بالا 450 # H برای پایداری استثنایی جوش داده شده است. غلتک ها از فولاد ممتاز 45# تولید می شوند که توسط ماشین های تراش CNC پردازش می شوند و برای دوام بیشتر با حرارت پردازش می شوند. پوشش اختیاری سیاه یا پوشش سخت کروم برای مطابقت با نیازهای تولید خاص در دسترس است.

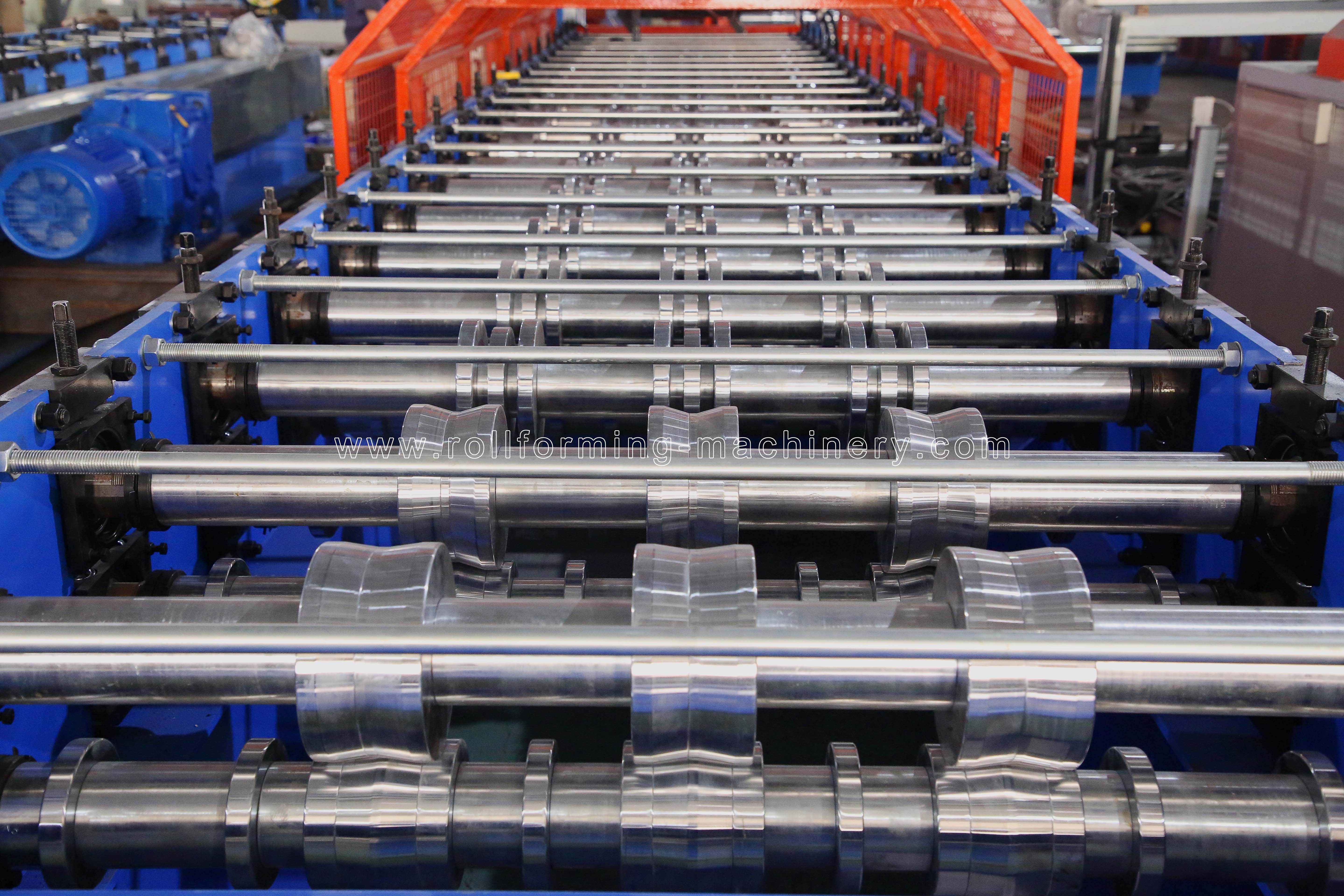

آسیاب تشکیل دهنده رول اصلی

آسیاب رول شکل دهنده اصلی که به عنوان هسته خط تولید خدمت می کند، پروفیل های پانل دقیق و مقاومت درازمدت سایش را تضمین می کند. مجهز به راهنمای مواد تغذیه کارآمد، از هدر رفتن مواد در طول عملیات با سرعت بالا جلوگیری می کند. ساختار مستحکم عملکرد پایدار را حتی در طول فرآیندهای رول شکل دهی مداوم و سنگین تضمین می کند.

پیش برش دستی

طراحی شده برای عملیات آسان و صرفه جویی قابل توجه در مواد، پیش برش دستی به طور هوشمند با سیستم کنترل PLC متصل می شود. PLC طول پروفیل مورد نیاز را در طول شکل دهی رول محاسبه می کند. هنگامی که نیاز به تغییر مواد است، سیستم به اپراتور هشدار می دهد که سیم پیچ را قبل از ورود به آسیاب اصلی به صورت دستی برش دهد. این عملکرد پیشرفته تضمین می کند که در هنگام تعویض مواد، زباله تولید نشود.

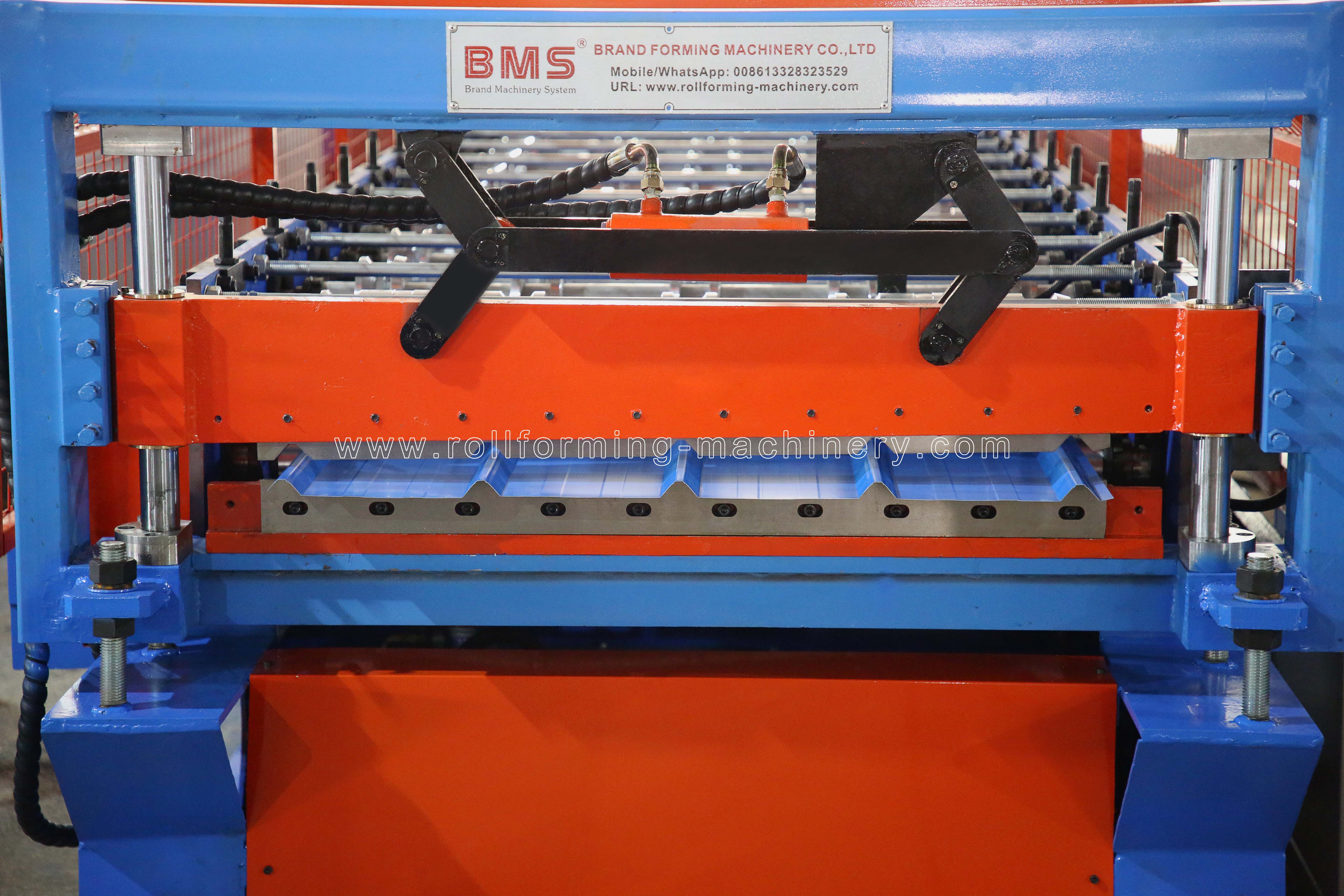

کاتر پست هیدرولیک

دستگاه پس از برش دارای طراحی تیغه برش دو تکه است که برشی تمیز و بدون خالی شدن یا تغییر شکل را تضمین می کند. این موتور با یک موتور هیدرولیک 3 کیلووات از ایستگاه هیدرولیک موتور اصلی، فشار برش 0-16 مگاپاسکال را با زمان برش سریع 2 ثانیه ارائه می دهد. ابزارهای برش از Cr12MoV (معادل SKD11)، با عملیات حرارتی تا HRC58-62 ساخته شده‌اند و طول عمر طولانی حداقل یک میلیون برش را ارائه می‌دهند.

بسته بندی و حمل و نقل

روش بسته بندی: برای اطمینان از اینکه دستگاه در شرایط عالی به امکانات شما می رسد، استانداردهای بسته بندی سختگیرانه را اجرا می کنیم. بدنه اصلی دستگاه برهنه است اما به دقت توسط فیلم پلاستیکی سنگین پوشانده شده است تا در برابر گرد و غبار و خوردگی رطوبت محافظت شود. سپس در کانتینر حمل و نقل بارگیری می شود و به طور پیوسته با استفاده از طناب ها و قفل های فولادی محکم ثابت می شود. این روش بسته بندی حرفه ای به طور خاص برای مقاومت در برابر سختی های حمل و نقل دریایی از راه دور طراحی شده است.

محصولات تولید شده توسط ماشین و جزئیات کارخانه

دستگاه رول فرمینگ پانل AG خروجی با کیفیت بالا را برای سقف های فلزی و پانل های دیواری تضمین می کند. در زیر نمونه‌های مشخصات دقیق تولید شده توسط دستگاه، همراه با نگاهی دقیق به قابلیت‌های تاسیسات تولید جامع ما آورده شده است.

پرونده درخواست

دستگاه AG Panel Roll Forming Machine برای تولید پانل های درجه یک AG مهندسی شده است که استانداردهای سختگیرانه صنعت را برای ساخت و سازهای مسکونی و تجاری برآورده می کند. پانل های تمام شده دارای ابعاد دقیق، یکپارچگی ساختاری عالی و یک سطح ثابت هستند که عملکرد مطلوب و نصب قابل اعتماد را در کاربردهای مختلف معماری تضمین می کند.

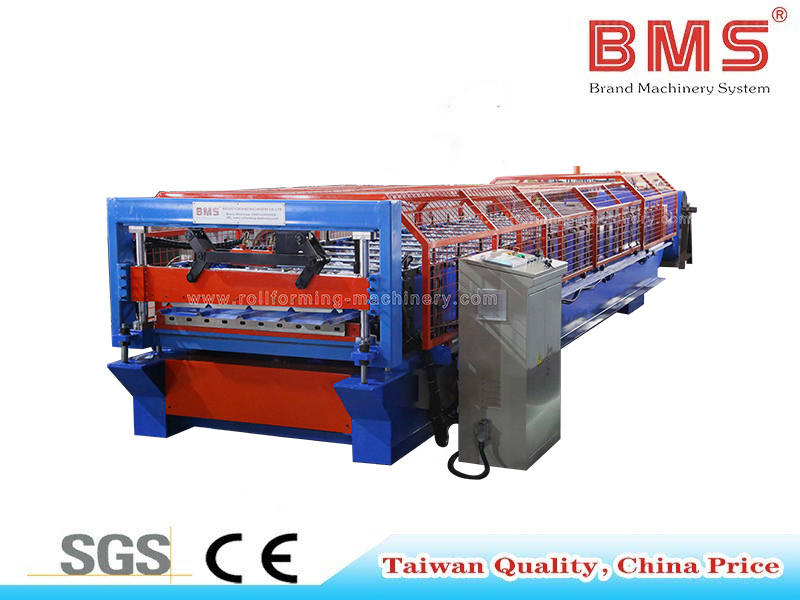

دستگاه رول فرمینگ پانل AG

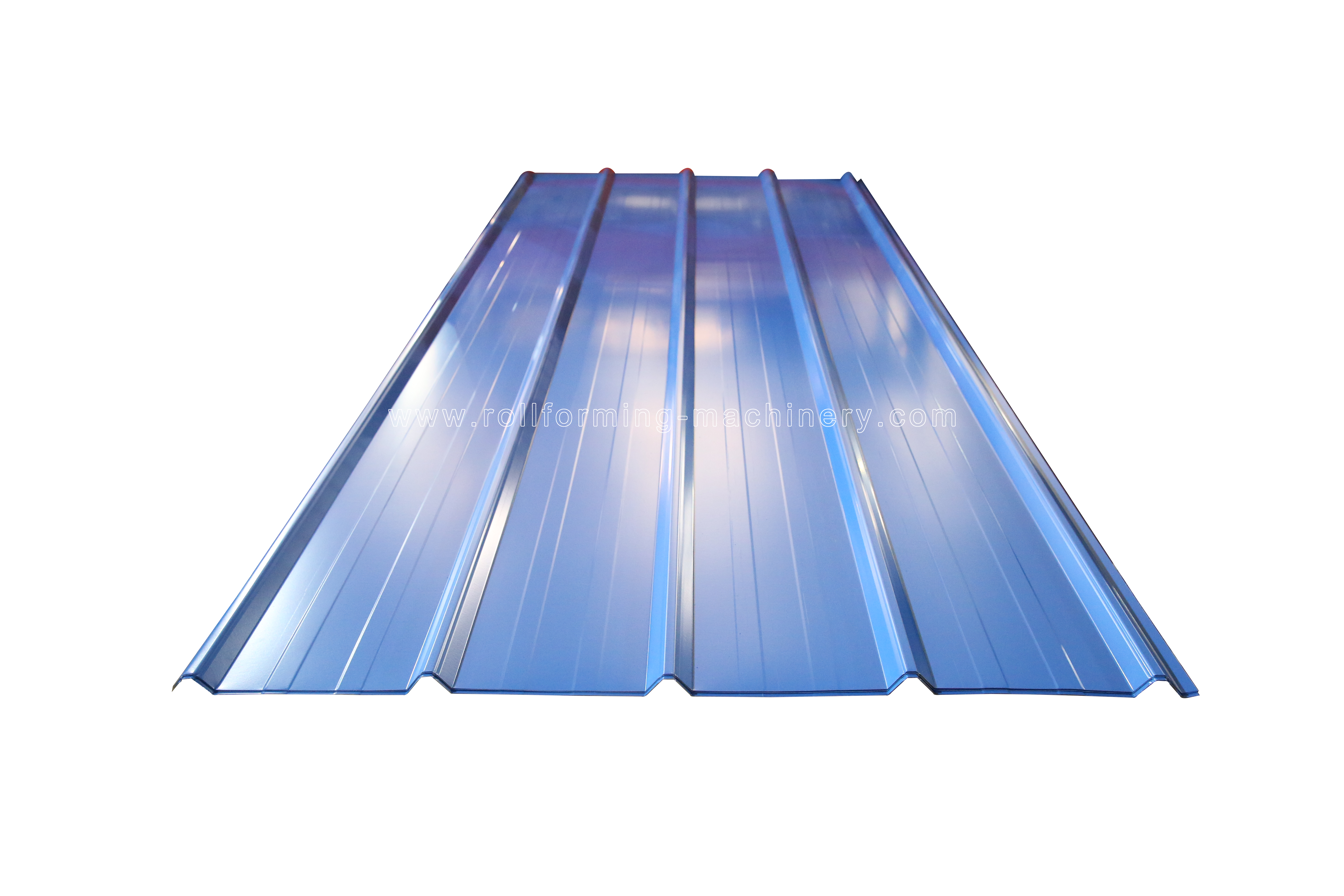

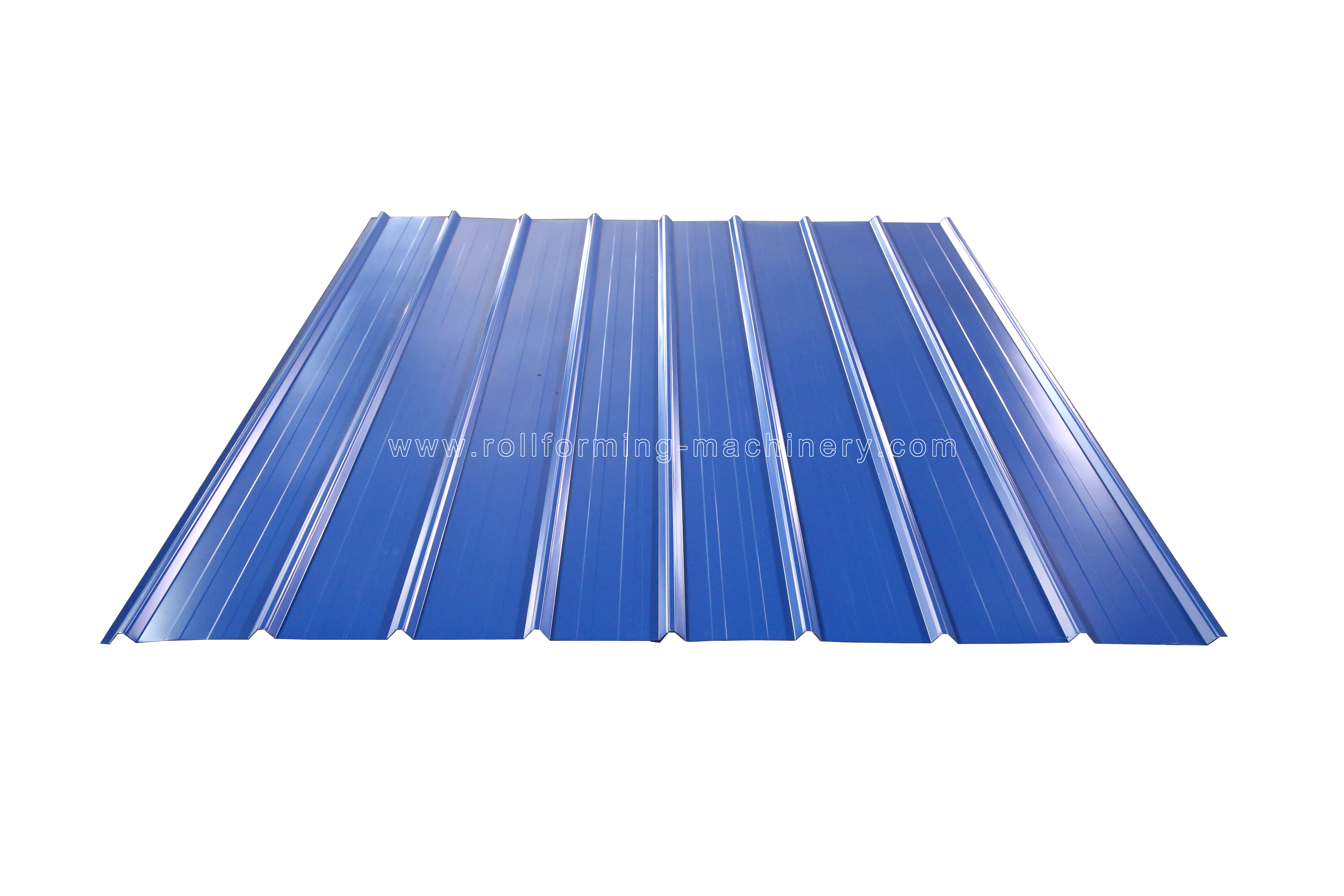

محصول تمام شده پنل AG

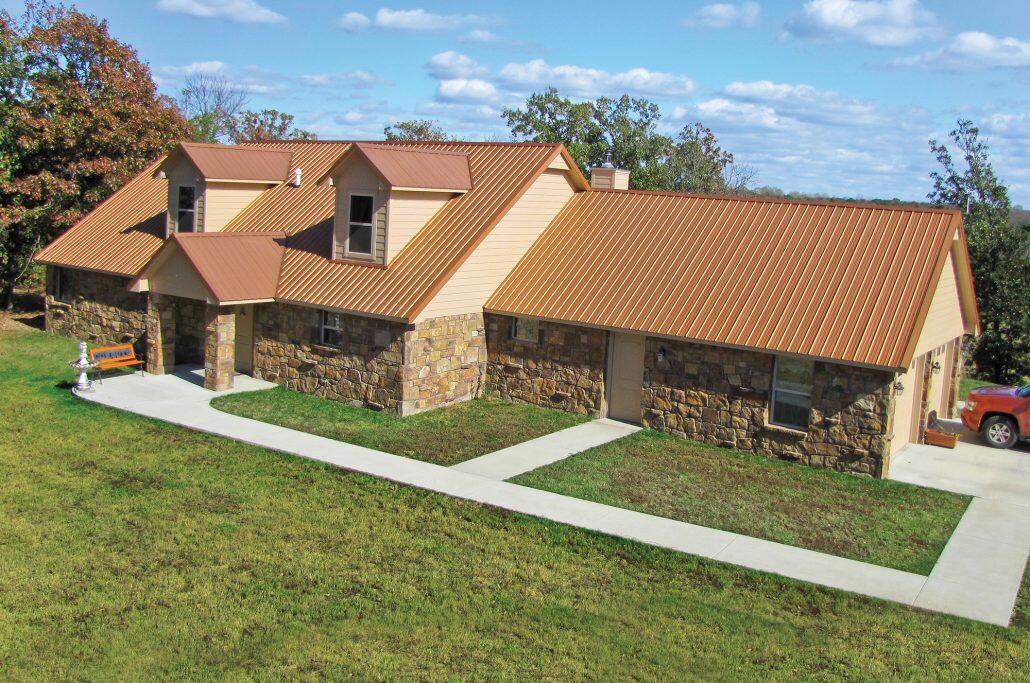

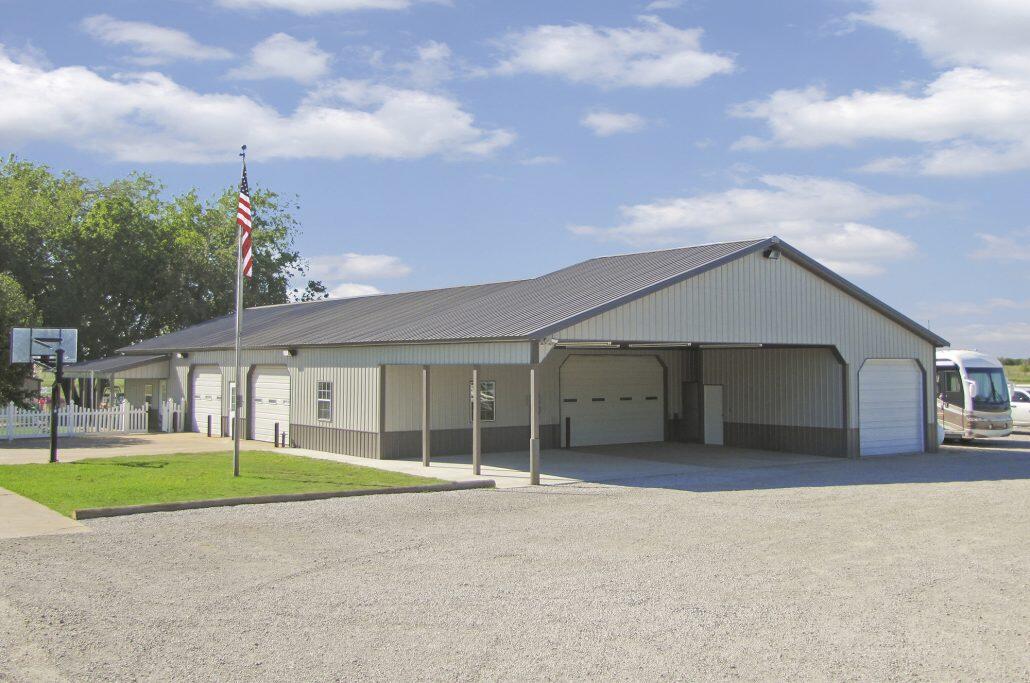

پانل های AG تولید شده توسط این تجهیزات به دلیل مقاومت در برابر آب و هوا، دوام ساختاری و جذابیت بصری، به طور گسترده در پروژه های ساختمانی مختلف مورد استفاده قرار می گیرند. از تاسیسات کشاورزی و انبارهای صنعتی گرفته تا سقف های مسکونی مدرن و روکش دیوارهای خارجی، این پانل ها حفاظت قابل اعتماد و ارزش طولانی مدت را ارائه می دهند و به طور موثر خطرات نگهداری را برای کاربران نهایی کاهش می دهند.
