توضیحات محصول

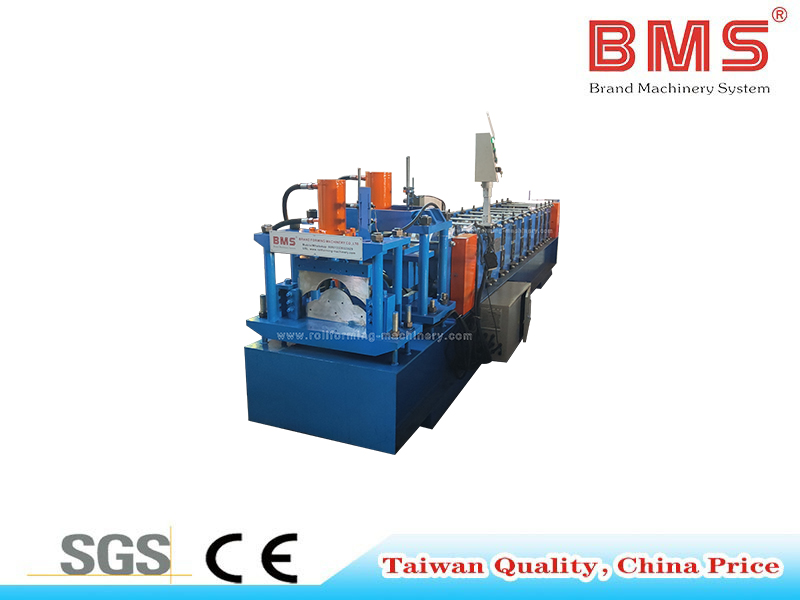

دستگاه رول شکل دهی کلاهک پشت بام فلزی (مدل فیلیپین) یک تجهیزات تولیدی صنعتی است که برای تولید دقیق و بسیار کارآمد کلاهک های پشت بام فلزی مهندسی شده است. این دستگاه که به طور خاص برای پاسخگویی به نیازهای دقیق تولید مواد سقف مدرن طراحی شده است، یک فرآیند قابل اعتماد و خودکار را ارائه می دهد که به طور یکپارچه کویل های گالوانیزه و PPGI را به کلاهک های برآمدگی کاملاً شکل تبدیل می کند. با ادغام یک ساختار مکانیکی قوی با یک سیستم کنترل هوشمند، به تولیدکنندگان کمک میکند تا کار دستی را به میزان قابل توجهی کاهش دهند، ضایعات مواد را به حداقل برسانند و ثبات ابعادی دقیق را در طول دورههای تولید با حجم بالا حفظ کنند.
چه در حال ارتقاء یک مرکز تولیدی موجود باشید یا یک خط تولید جدید ایجاد کنید، این تجهیزات پایداری عملیاتی فوق العاده ای را ارائه می دهد. قاب بدنه H400 سنگین و اجزای ماشینکاری دقیق آن دوام طولانی مدت، کاهش هزینه های تعمیر و نگهداری و کاهش خرابی غیرمنتظره را تضمین می کند. برای ضخامتهای مواد استاندارد از 0.3 میلیمتر تا 0.8 میلیمتر طراحی شده است، تطبیقپذیری مورد نیاز برای انجام کارآمد مشخصات پروژهها را فراهم میکند.
مشخصات ماشین و پارامترهای فنی
درک مشخصات اصلی تجهیزات رول فرمینگ شما برای حصول اطمینان از همسویی آن با ظرفیت تولید و نیازهای مواد شما بسیار مهم است. جدول زیر پارامترهای اصلی دستگاه شامل ایستگاه های شکل دهی 12 مرحله ای، قدرت موتور اصلی 5.5 کیلووات و غلتک های Cr12 Mov با مقاومت بالا را نشان می دهد. با قدرت تسلیم قابل اجرا 245-450 مگاپاسکال، دستگاه بدون زحمت با مواد استاندارد سقف را بدون فشار دادن به موتور کار می کند. این مزیت های فنی فرآیند شکل دهی صاف و سرعت تولید قابل اعتماد 18-20 متر در دقیقه را تضمین می کند و کارایی کلی تولید شما را بهینه می کند.
| شماره | پارامترهای اصلی | پارامترهای آسیاب تشکیل رول |
| 1 | ضخامت مواد | 0.3-0.8mm | تشکیل ایستگاه ها | 12 مرحله |
| 2 | عرض | 457 میلی متر | قاب بدنه | H400 |
| 3 | ماده کاربردی | سیم پیچ گالوانیزه ، ppgi | کاهش دهنده | سری R |
| 4 | معیار الکتریکی | 220V/60Hz/3PH | قطر شفت | 45# فولاد ، φ70mm |
| 5 | قطر دکوراسیون دستی | 30±508 میلی متر | قدرت حرکتی اصلی | 5.5 کیلو وات |
| 6 | قدرت عملکرد | 245-450MPa | پیچ های پیچ | درجه 8.8 |
| 7 | ایجاد سرعت | 18-20 متر در دقیقه | عرض | به عنوان طراحی مشتری |
| 8 | سیستم کنترل | سیستم کنترل PLC | غلتک | CR12 MOV ، CNC Lathes ، HEAR THEAR ، HRC58-62 |
| 9 | موتور هیدرولیکی | 5.5 کیلو وات | رنگ ماشین | آبی+سیاه+نارنجی |
| 10 | ماده آزمایشی | BMS اندازه مواد تغذیه را برای خرید 2 هفته قبل از آزمایش ماشین ارائه می کند |
جریان کار خودکار
برای به حداکثر رساندن راندمان تولید و اطمینان از ایمنی عملیاتی، این دستگاه رول شکل دهی کلاهک رج دارای یک گردش کار ساده و کاملاً خودکار است. فرآیند پیوسته نیاز به مداخله دستی بین مراحل را به حداقل می رساند و در نتیجه توان عملیاتی بالاتر و دقت پروفیل ثابت را به همراه دارد. سیستم کنترل یکپارچه PLC به عنوان مغز عملیات عمل می کند و به اپراتورها اجازه می دهد به راحتی طول تولید و مقادیر دسته ای را تنظیم کنند که خطای انسانی را حذف می کند و یکنواختی را تضمین می کند.
Decoiler دستی (3 تن) ← دستگاه راهنمای تغذیه ← آسیاب رول اصلی ← برش پست هیدرولیک ← سیستم کنترل PLC ← قفسه خروجی
نمایش اجزای اصلی ماشین
قابلیت اطمینان و طول عمر دستگاه رول فرمینگ به شدت به کیفیت اجزای جداگانه آن بستگی دارد. ما از مواد درجه یک و تکنیکهای ماشینکاری پیشرفته برای تولید هر قطعه استفاده میکنیم و اطمینان حاصل میکنیم که در برابر استفاده مداوم صنعتی مقاوم هستند و قابلیتهای شکلدهی دقیق را ارائه میکنند.

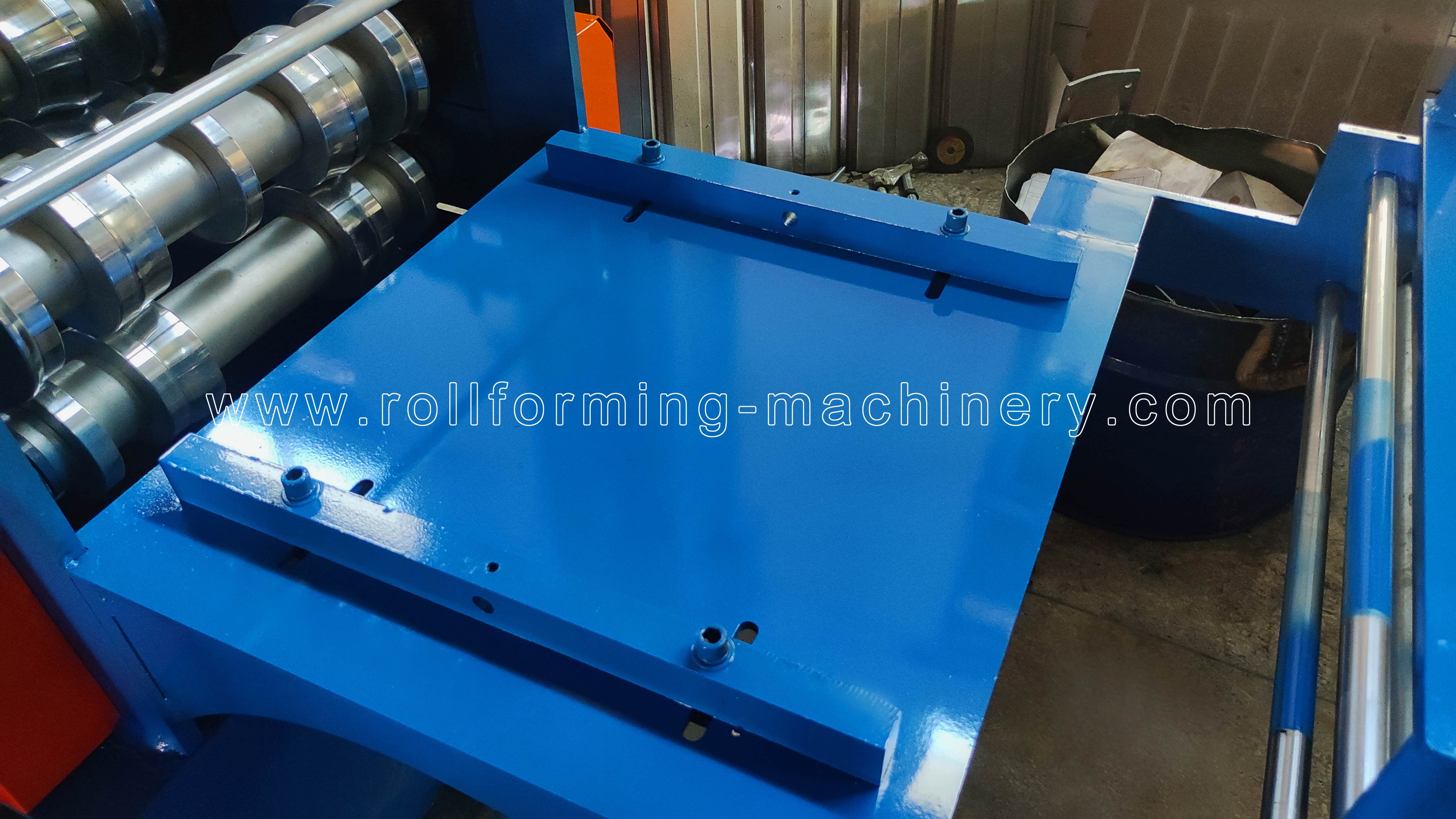

دستگاه راهنمای تغذیه
این جزء تضمین می کند که کویل های گالوانیزه یا PPGI به طور دقیق وارد آسیاب شکل دهی می شوند. هم ترازی مناسب در این مرحله اولیه برای جلوگیری از انحراف مواد حیاتی است و اطمینان حاصل می شود که درپوش های رج نهایی دارای لبه های صاف و تمیز بدون هیچ گونه اعوجاج در طول فرآیند شکل دهی رول با سرعت بالا هستند.

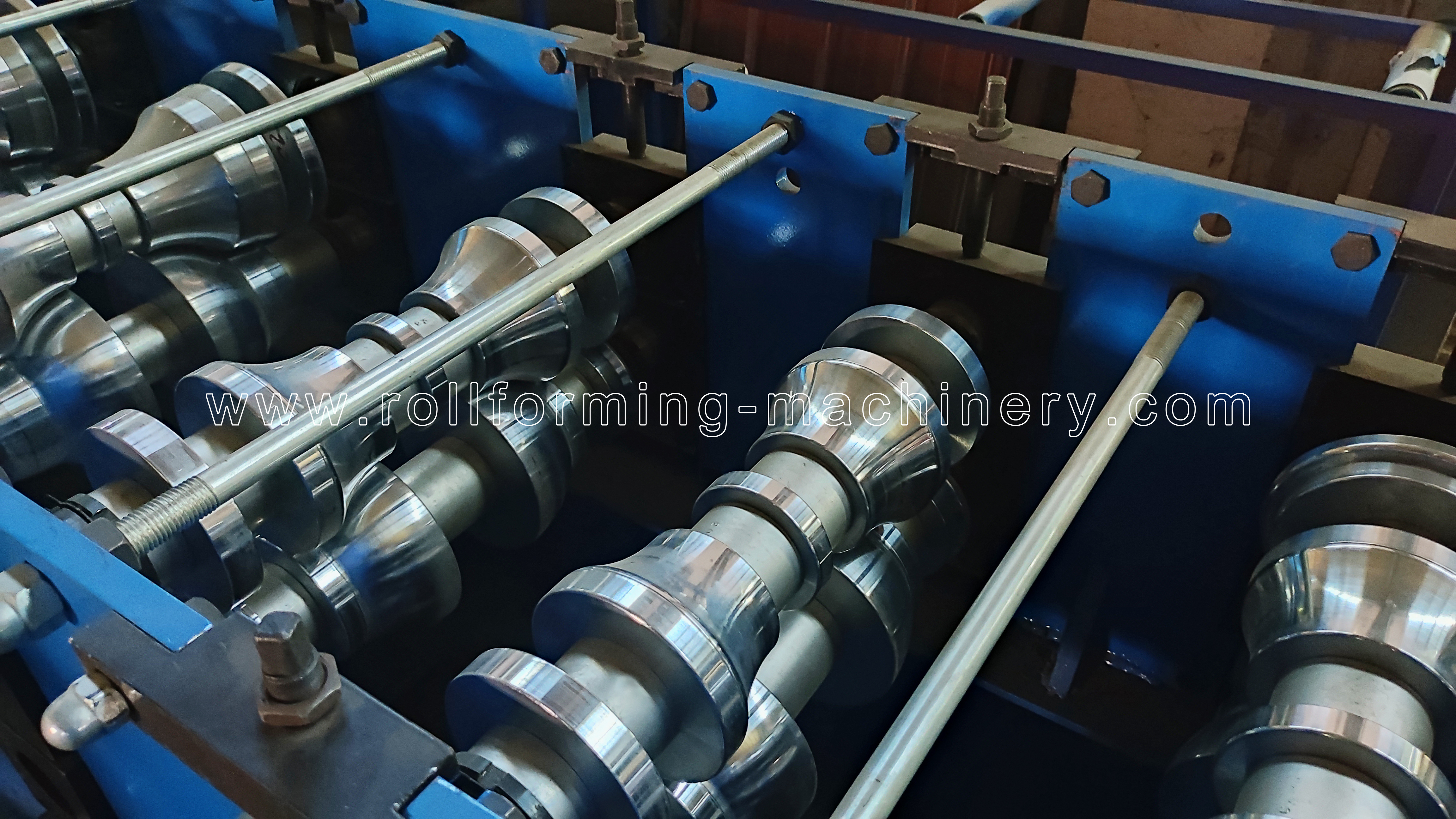

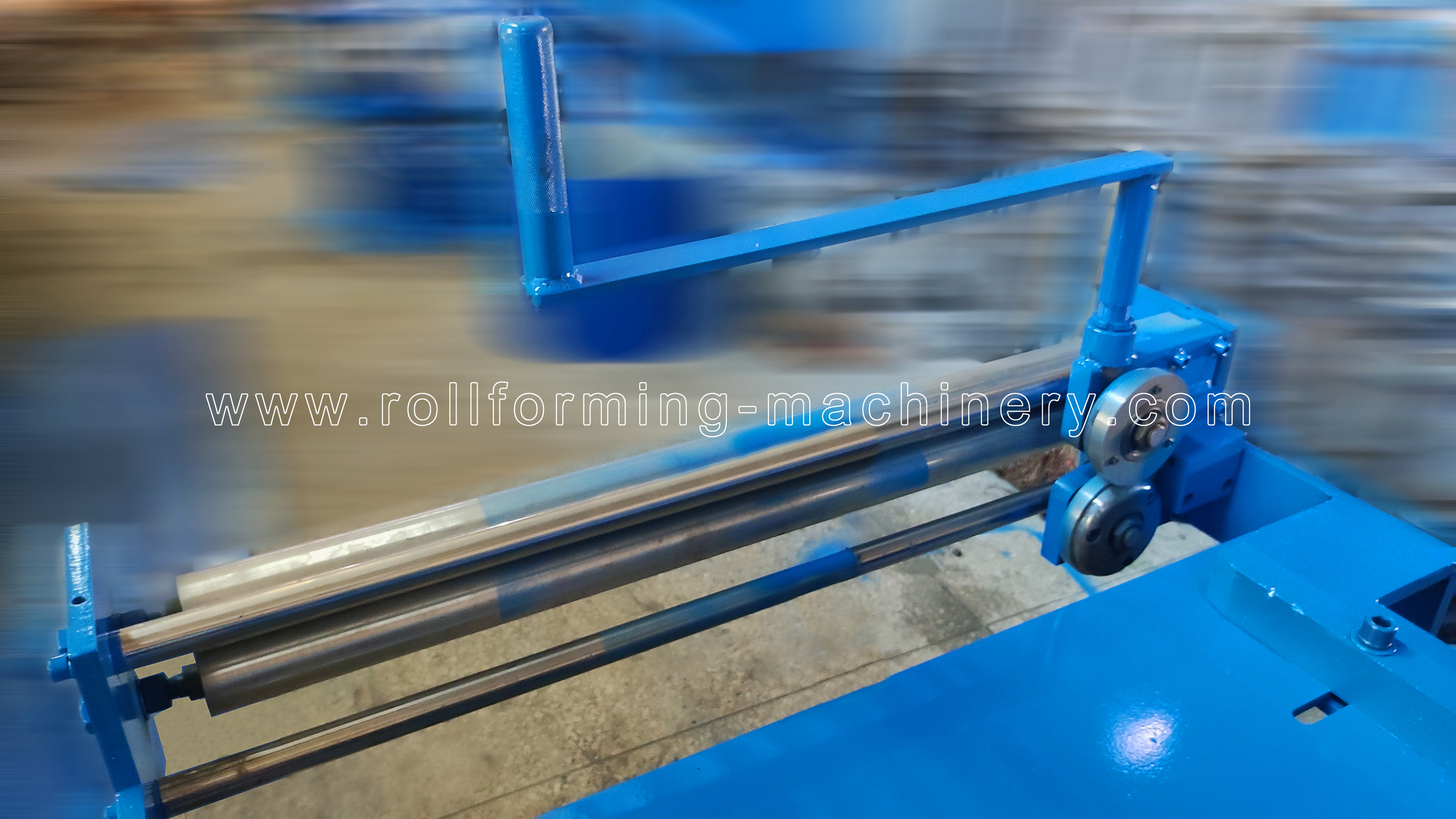

غلتک های دقیق و پیش برش دستی
غلتک ها عناصر شکل دهنده هسته دستگاه هستند. ساخته شده از فولاد مرغوب Cr12 Mov و پردازش شده از طریق تراش CNC و عملیات حرارتی (HRC58-62)، مقاومت در برابر سایش عالی را ارائه می دهند و عمر مفید دستگاه را به میزان قابل توجهی افزایش می دهند. پیش برش دستی انعطاف پذیری عملیاتی بیشتری را در طول نصب اولیه مواد یا برای رسیدگی به الزامات خاص برش سفارشی قبل از شروع چرخه خودکار فراهم می کند.

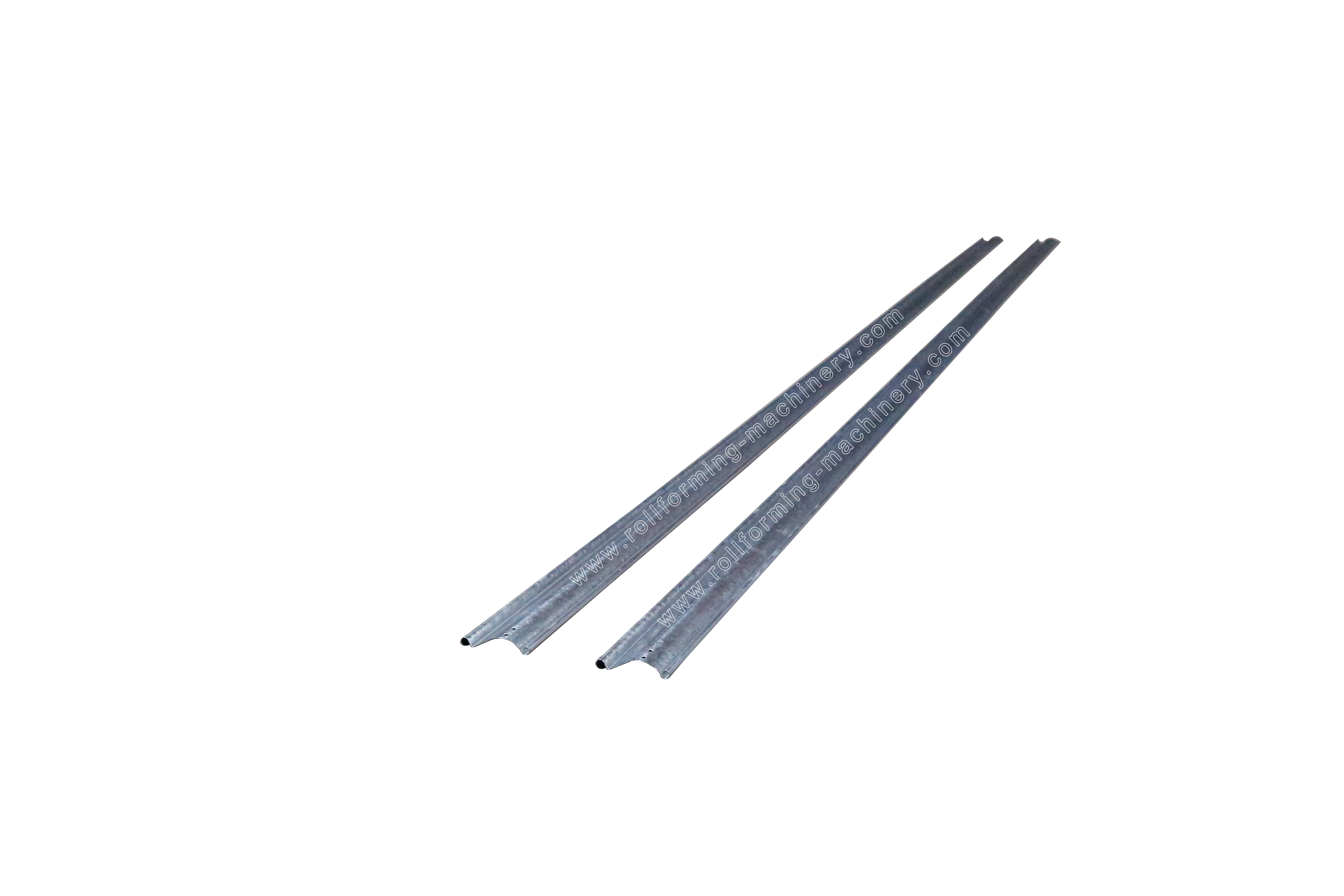

بررسی اجمالی محصولات تولید شده
این دستگاه به طور خاص کالیبره شده است تا درپوش های پشت بام فلزی با کیفیت بالا با ابعاد دقیق و زیبایی یکنواخت را تولید کند. محصولات نهایی دارای یکپارچگی ساختاری عالی و پروفیلهای ثابت هستند و تضمین میکنند که استانداردهای کیفی دقیق مورد نیاز برای ادغام بدون درز در پروژههای سقفسازی در مقیاس بزرگ را برآورده میکنند.
پرونده درخواست
پروفیل های تولید شده توسط تجهیزات پیشرفته رول فرمینگ ما به طور گسترده در پروژه های مختلف ساختمانی صنعتی و تجاری مورد استفاده قرار می گیرند. این ماشینها با اطمینان از ابعاد دقیق و یکپارچگی ساختاری عالی، اجزای فلزی قابل اعتمادی را ارائه میکنند که نیازهای محیطهای ساختمانی مدرن را برآورده میکنند.

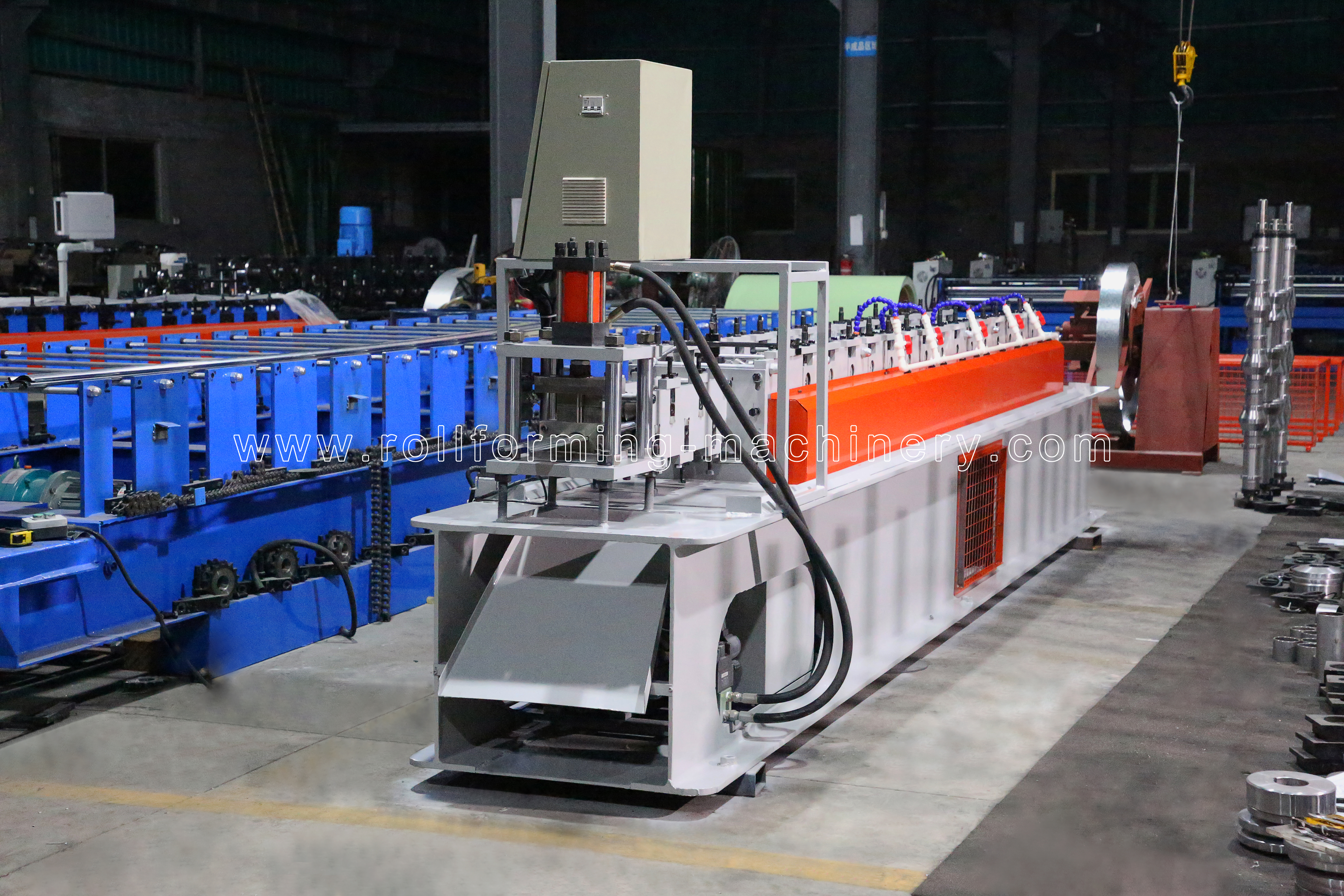

تجهیزات و کیفیت محصول نهایی
ماشین آلات ما برای تولید با راندمان بالا، پروفیل های بازده با پرداخت صاف و اندازه گیری های دقیق مهندسی شده اند. چه از تجهیزات کلاهک سقفی فلزی یا دستگاه شکل دهی رول درب کرکره ای مربوطه استفاده کنید ، خروجی به طور مداوم با استانداردهای سختگیرانه صنعت مطابقت دارد. محصول نهایی دوام برتر، مقاومت در برابر آب و هوا و پایداری ساختاری را نشان میدهد که به خریداران کمک میکند هزینههای تعمیر و نگهداری را کاهش دهند و عملکرد طولانیمدت را در کاربردهای مختلف تضمین کنند.

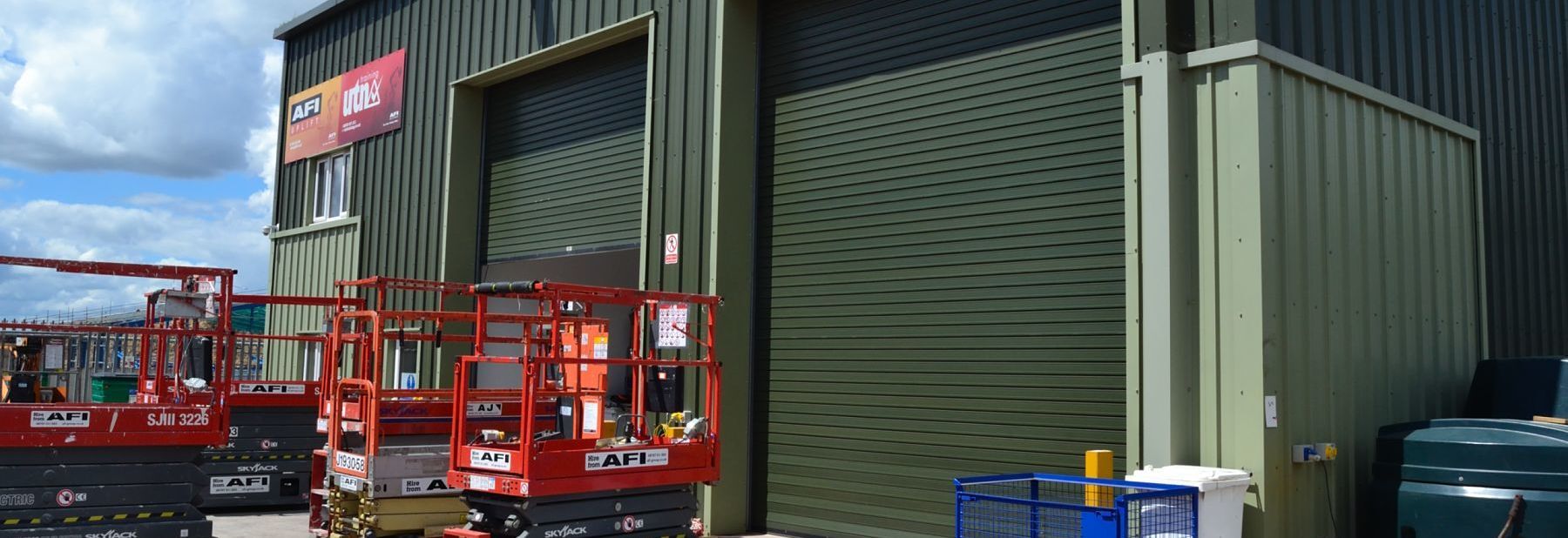

سناریوهای کاربردی در دنیای واقعی
مورد کاربردی عملی زیر نشان میدهد که چگونه این پروفیلهای فلزی که دقیقاً شکل گرفتهاند در سازههای ساختمان واقعی یکپارچه میشوند. اجزاء نصب بدون درز و پرداخت زیبایی شناسی حرفه ای مناسب برای انبارها، کارخانه های تولیدی و امکانات تجاری را ارائه می دهند. با انتخاب تجهیزاتی که کیفیت پروفیل ثابتی را ارائه می دهد، تیم های ساخت و ساز می توانند کارایی نصب را بهبود بخشند و ایمنی کلی سقف یا سیستم های دسترسی را تضمین کنند.
