دستگاه شکل دهی رول پانل لاینر برای نمایه YX18-145-870

برای نمایه YX18-145-870

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
YX18-145-870
نام تجاری:
BMS
کد:
8455221000

نمایه

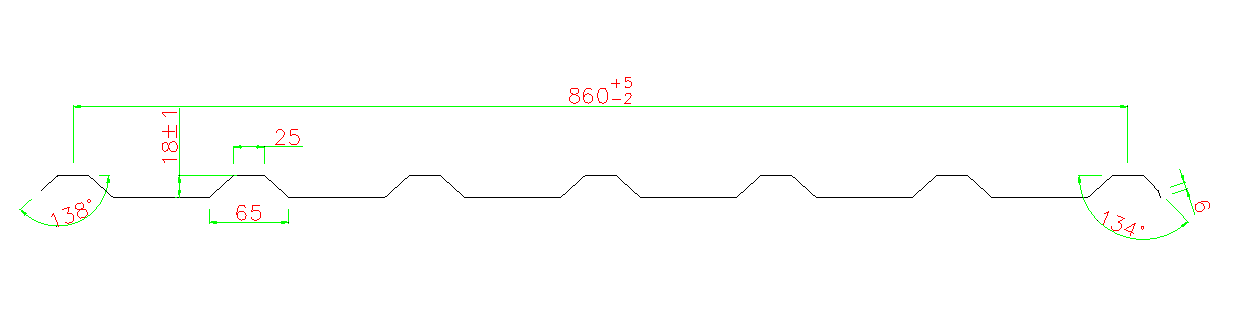

طراحی

توضیحات محصول

مواد	مواد قابل اجرا	PPGI
	ضخامت مواد	0.3-0.6 میلی متر
	با قدرت تسلیم	Q235-355Mpa
کویل	عرض تغذیه	1000 میلی متر
	محدوده شناسه سیم پیچ	508mm±30mm
	ظرفیت	حداکثر 5 تن.
ماشین	قاب پایه	فولاد نوع H400 با جوش.
	ضخامت دیواره جانبی	Q235 t18mm
	مواد غلتکی	45# ماشینکاری دقیق، روکش کروم سخت
	ایستگاه غلتکی	18 مرحله برای تشکیل
	قطر شفت	ф75 میلی متر، پردازش فرکانس بالا
کاتر	سختی	عملیات حرارتی تا HRC58-62 درجه
کاتر	تحمل برش	≤±1 میلی متر
قدرت	راه رانندگی	انتقال دنده / چرخ دنده
	موتور اصلی	7.5 کیلووات، کنترل سرعت فرکانس
	موتور پمپ برای برش	3 کیلو وات
سیستم کنترل PLC	اینورتر	اشنایدر الکتریک/DELTA (مارک تایوان)
	صفحه نمایش لمسی	WEINVIEW (مارک تایوان)
	رمزگذار	KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی)
	ولتاژ کنترل	24 ولت

ویژگی ها

1. مجهز به برش ساده جلوی دستی، برای مشتریان راحت است که مواد را با عملکرد پیشرفته صرفه جویی در مواد (بدون ضایعات) تغییر دهند.

2. غلتک پس از ماشینکاری خوب (HRC48-50) با فولاد ASTM AISI 1045 و کروم سخت خاموش می شود. پوشش داده شده برای بیشتر بیش از 10 سال عمر کاری

3. Qptional اتوماتیک sگیر، بهبود کارایی کار، صرفه جویی در هزینه نیروی کار، و هلp شما مزیت رقابتی را بهبود می بخشید.

جریان کار

دکویل 5T هیدرولیک → دستگاه تغذیه → پیش برش دستی →سیستم رول فرمینگ → دستگاه پست برش هیدرولیک → قفسه خروجی

056T6YSR%8K1K)FZVY

فنی مشخصاتns

1) 5T Decoiler هیدرولیک: یک مجموعه

انقباض و توقف داخلی کویل فولادی کنترل هیدرولیک

حداکثر عرض تغذیه: 600 میلی متر

محدوده شناسه سیم پیچ:30±508 میلی متر,قطر بیرونی:1500 میلی متر

موتور پمپ روغن:2.2 کیلو وات

ظرفیت:حداکثر 5 تن

دیکویلر هیدرولیک 5T

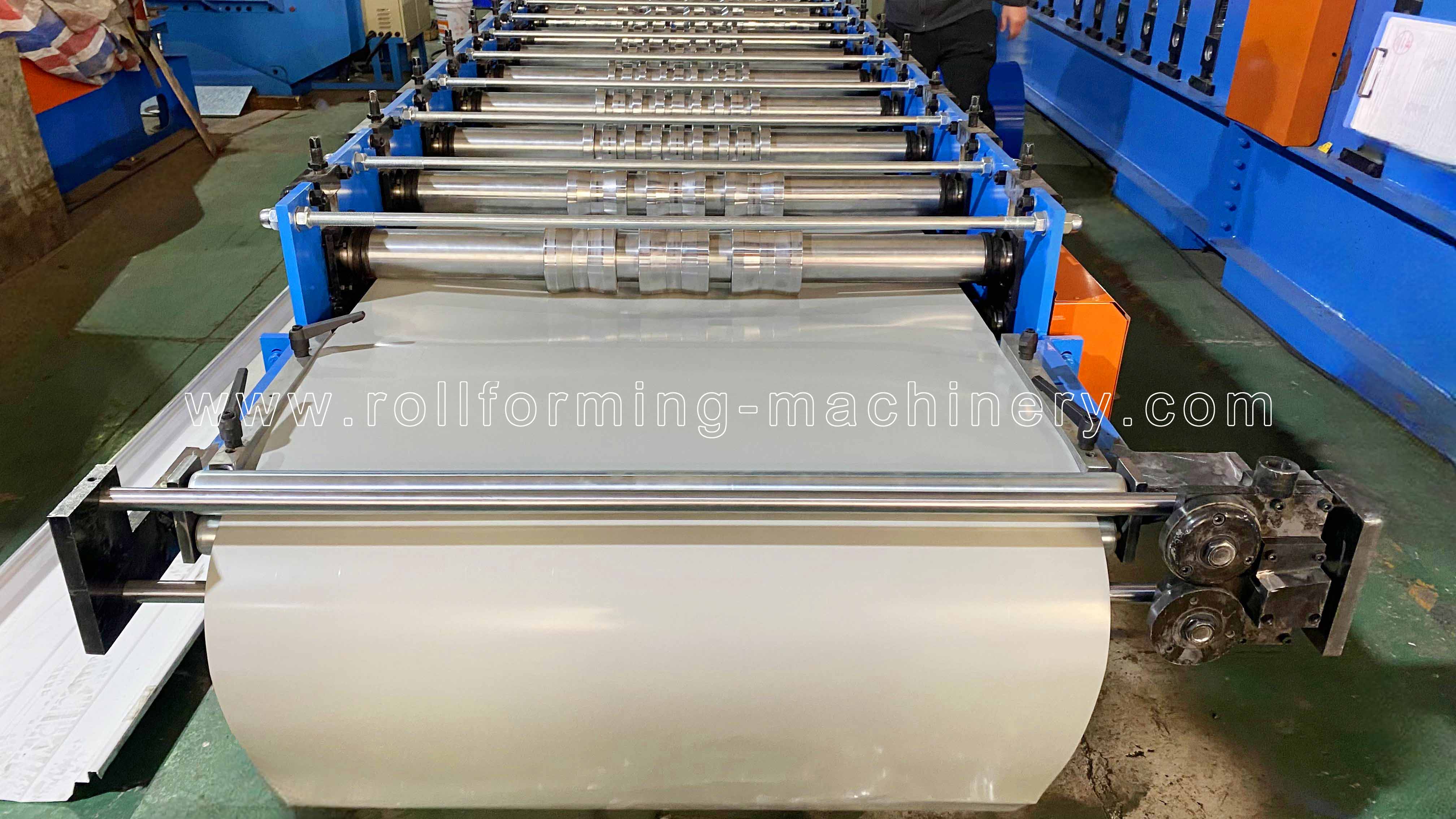

2) دستگاه راهنمای تغذیه

دستگاه راهنمای تغذیه

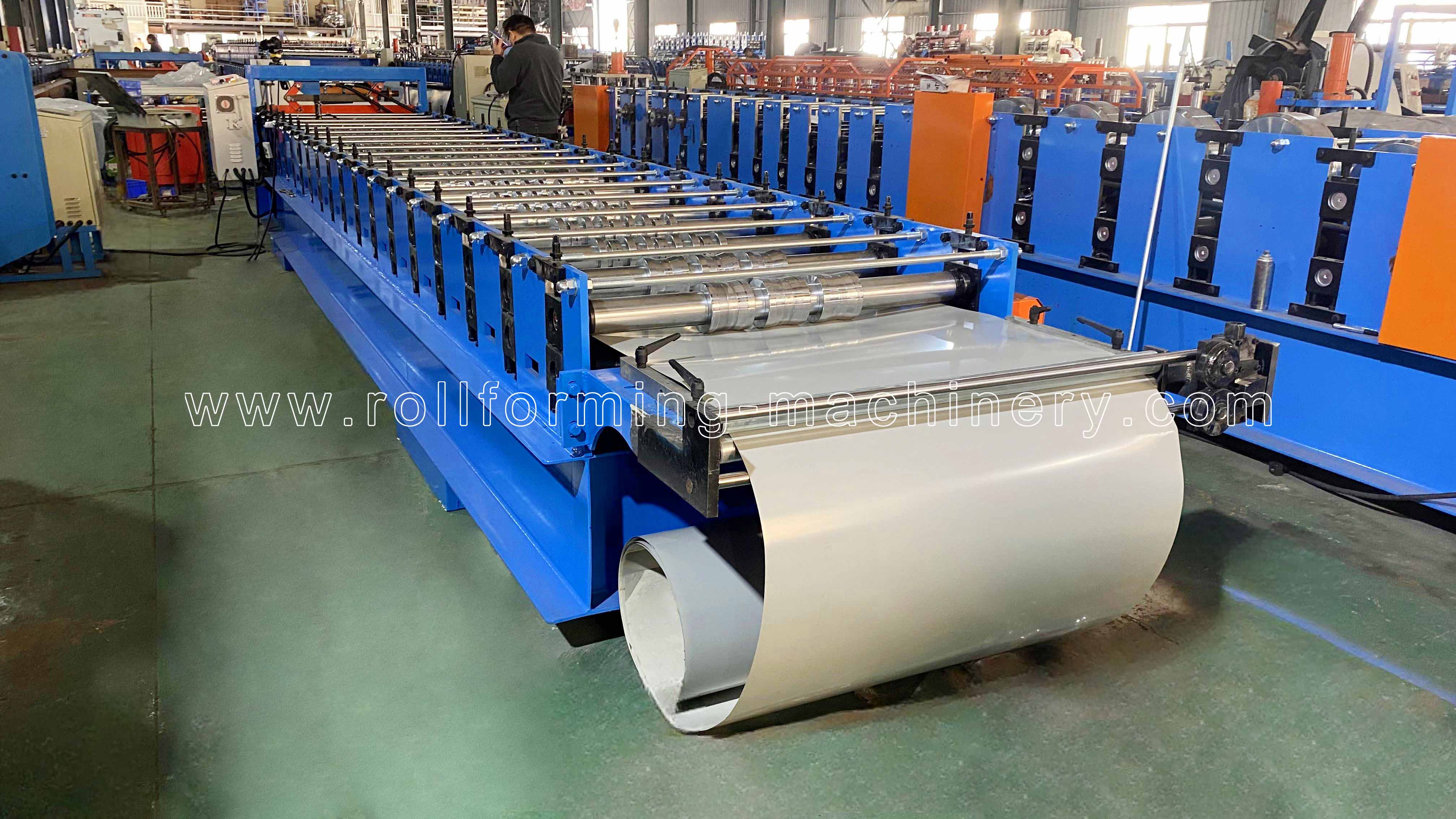

3) دستگاه پیش برش دستی

موقعیت هدایت را می توان برای تغذیه مواد مناسب تنظیم کرد.

پیش برش دستی

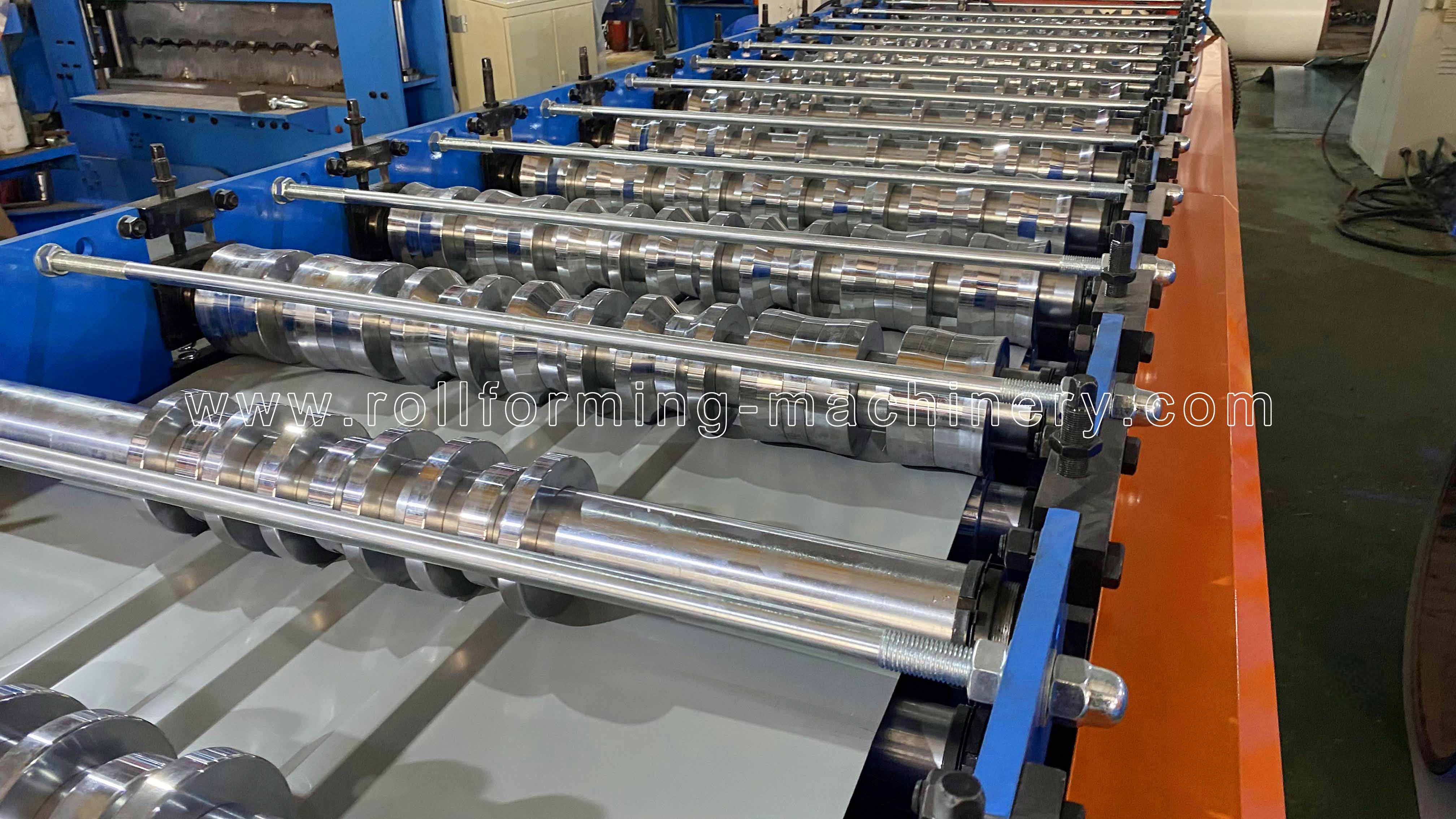

4) M اصلیachine

غلتک های تولید شده از 45# ماشینکاری دقیق، روکش کروم سخت. با ضخامت 0.5 میلی متر، سطح با آینه کاری (برای طول عمر بیشتر و ضد زنگ).

قاب بدنه ساخته شده از 400# H نوع فولاد با جوش

سرعت شکل دهی: حدود 20 متر در دقیقه

ماشین اصلی

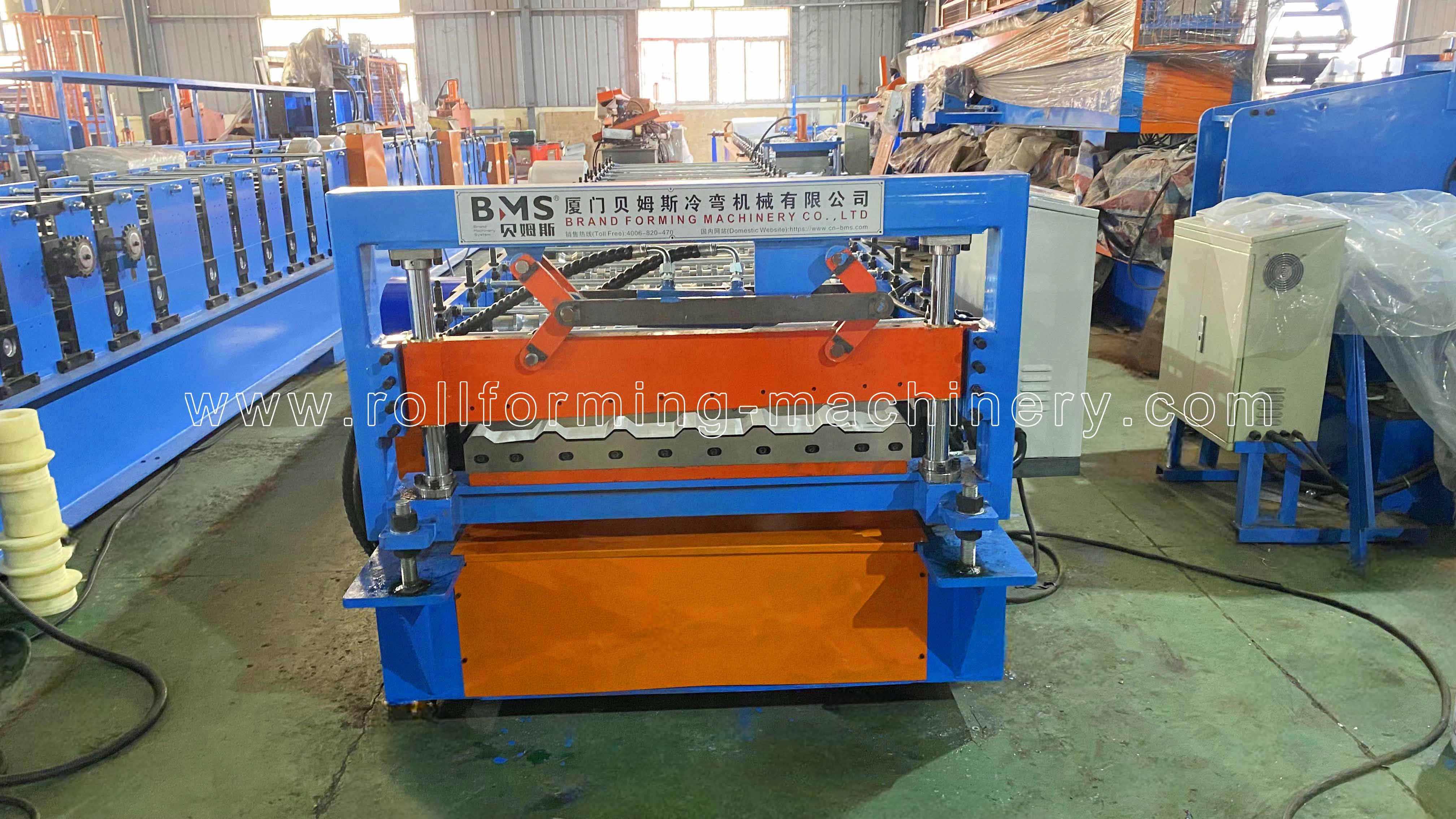

5) هیدرولیک برش پست

دست از برش نزنید،دو قطعه نوع طراحی تیغه برش، بدون خالی شدن

موتور هیدرولیک:3 کیلو واتفشار برش:0-16 مگاپاسکال
مواد ابزار برش:Cr12MoV (= فولاد SKD11)، عملیات حرارتی به HRC58-62

با حداقل یک میلیون بار کاهش عمر
قدرت برش توسط ایستگاه هیدرولیک موتور اصلی تامین می شود

6) سیستم کنترل PLC

کنترل مقدار و طول برش به صورت خودکار.

داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره

کابینت کنترل PLC

7) خروج از قفسه:

بدون برق، دو واحد، با غلتک روی آن برای جابجایی آسان

خروج از قفسه

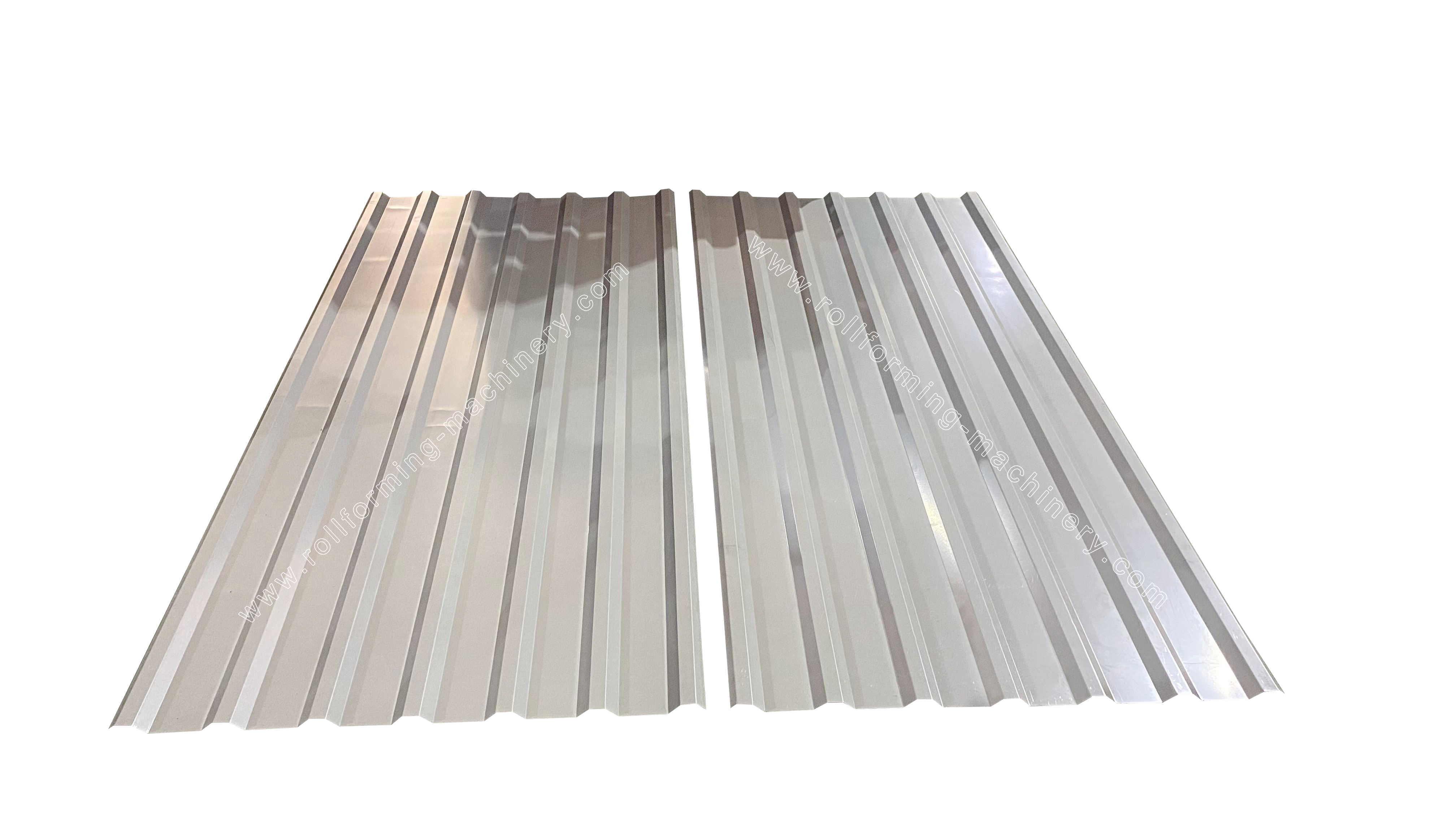

8) نمایش محصول

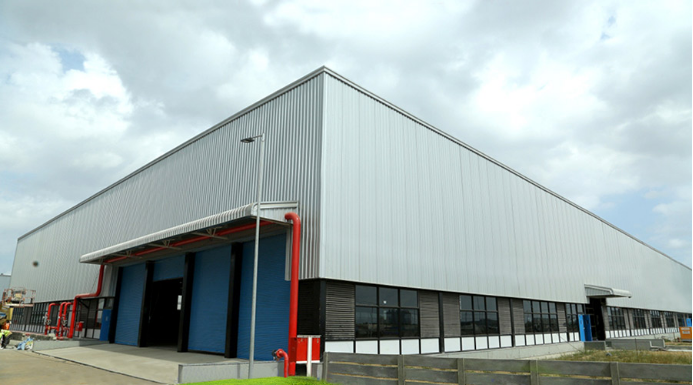

پرونده کاربردی

بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل از راه دور.

20190812102601_56964

خدمات پس از فروش

1 گارانتی است 24 ماه ها پس از اینکه مشتری دستگاه را دریافت کرد.
در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم هزینه اضافی
