راهنمای دستگاه خم کن ورق فلزی مغناطیسی جعبه و پان بریک

هر سازنده در نهایت به همان دیوار برخورد می کند: شما در حال تشکیل یک جعبه کاملاً محصور، یک انتقال کانال یا یک تشت عمیق هستید، و ترمز فشاری استاندارد شما به آنجا نمی رسد. انگشتان خیلی کوتاه هستند، ابزارها نمی توانند به آن برسند، یا هندسه به سادگی روی ماشینی که برای خم شدن مستقیم ساخته شده است، کار نمی کند. این دقیقاً همان مشکلی است که یک ترمز جعبه و تابه با گیره مغناطیسی الکتریکی برای حل آن طراحی شده است.

این مقاله در مورد آنچه که این ماشین‌ها واقعاً انجام می‌دهند، نحوه عملکرد مکانیسم گیره مغناطیسی، عملکرد بهتر آنها از سایر تجهیزات خمشی و آنچه باید قبل از خرید یک دستگاه بررسی شود، توضیح می‌دهد. ما سطح فروش را به حداقل می رسانیم و بر آنچه که یک مدیر فروشگاه یا مهندس ساخت باید قبل از مشخص کردن این نوع تجهیزات بداند تمرکز می کنیم.

ترمز جعبه و پان چیست؟

ترمز جعبه و تشت یک ماشین خمشی است که از میله های گیره تقسیم شده استفاده می کند که برخلاف انگشتان ثابتی که در ترمزهای سنتی ورق فلزی استفاده می شود، می توانند جدا شوند. ماهیت قطعه‌بندی این ماشین‌ها دلیلی است که می‌توان اشکال بسته مانند جعبه، تابه، سینی و مجرای تولید کرد و نه فقط خمیدگی‌های ساده در امتداد یک لبه.

ترمزهای انگشتی معمولی برای خمیدگی های معمولی کار خوبی انجام می دهند، اما عواملی مانند عمق و فاصله انگشتان مانع از آن می شوند. وقتی نوبت به بستن تمام اضلاع جعبه یا کار با هندسه سخت می رسد، ترمزهای مکانیکی انگشتی دشوار خواهند بود. با این حال، ترمزهای جعبه ای و تابه ای با چنین مشکلاتی مواجه نیستند.

چه چیزی آن را "مغناطیسی الکتریکی" می کند؟ نحوه عملکرد سیستم بستن

اینجا جایی است که بخش 'مغناطیسی الکتریکی ' نام خود را می گیرد. این ترمزها به جای اینکه با استفاده از مکانیک، ورق را با انگشتان خود ببندند، آهنربای الکترومغناطیسی بلندی روی تخت نصب شده است. یک میله گیره فولادی در بالای آهنربای الکتریکی قرار دارد. روی پدال پا قدم بگذارید یا دکمه را فشار دهید، آهنربای الکتریکی میله گیره را در بالای ورق فلزی به پایین می کشد تا آن را صاف نگه دارد.

این تفاوت قابل توجهی بین گیره مکانیکی و این سبک ماشین است. بدون هیچ گونه نگرانی، دستگاه می‌تواند مواد را عمیقاً خم کند و جعبه‌ها و تابه‌های بسته‌ای را تشکیل دهد که خم شدن با ترمز انگشتی غیرممکن است. برگ خمش برای چین بالا می رود، و ورق فلز در برابر جلوی میله گیره خم می شود.

میله های گیره معمولاً در دو پیکربندی هستند:

• میله های مستقیم تمام قد: برای خمیدگی های مستقیم لبه به لبه در سراسر عرض ورق.

• میله های تکه تکه: برای کار در جعبه و تابه که در آن به شکاف هایی در گوشه ها نیاز دارید تا طرفین بتوانند بدون تداخل جمع شوند.

اپراتورها معمولاً هر دو را آماده نگه می دارند و بسته به شغل بین آنها مبادله می کنند. نیروی گیره در این ماشین ها معمولاً بین 3 تا 12 تن است که بستگی به اندازه و درجه کاری مدل خاص دارد. BMS Machinery مجموعه ماشین‌های خم کن فلزی الکترومغناطیسی که در طول‌های تخت و ظرفیت‌های مواد متفاوت است را پوشش می‌دهد.

مزایای کلیدی نسبت به ترمزهای خمشی سنتی

• قابلیت عمق نامحدود: هیچ طول انگشتی وجود ندارد که بتواند عمق یک جعبه یا تابه را محدود کند.

• حتی فشار گیره در کل بستر: از آنجایی که گیره مغناطیسی فشار را به طور یکنواخت در کل بستر پرتو اعمال می کند، در یک قطعه فلزی بلند خمیدگی ناهمواری وجود ندارد، همانطور که گاهی اوقات در گیره مکانیکی رخ می دهد.

• تغییرات سریعتر: تغییر پیکربندی نوار گیره فقط چند دقیقه طول می کشد، در حالی که پیکربندی مجدد یک تنظیم مکانیکی انگشت برای کار روی محصول دیگر زمان بیشتری می برد.

• تطبیق پذیری مواد: بسیاری از ماشین ها می توانند مواد متنوعی از جمله فولاد نرم، فولاد ضد زنگ، آلومینیوم، مواد پوشش داده شده و حتی پلاستیک های گرم شده را تشکیل دهند.

• ایمنی اپراتور و ارگونومی: سیستم بستن پدال پا با هندزفری خطر گیرکردن نقاط با انگشتان و گیره های مکانیکی را از بین می برد.

در حال حاضر، یک هشدار منصفانه: گیره مغناطیسی به طور کلی برای یک محدوده سنج تعریف شده، معمولا تا حدود 16 معادل فولاد ملایم در اکثر مدل های استاندارد رتبه بندی می شود. هنگامی که در حال کار با صفحه ضخیم هستید، جایگزینی برای ترمز پرس هیدرولیک سنگین نیست. اگر مغازه شما عمدتاً از مواد سنگین استفاده می‌کند، این دستگاهی نیست که کل عملیات شما را بسازد. این ماشینی است که شما برای کارهایی که یک ترمز فشاری نمی تواند لمس کند اضافه می کنید.

جایی که این ماشین مناسب است - صنایع و برنامه های کاربردی

ترمز جعبه‌ای و تابه‌ای در میان بسیاری از مغازه‌های تولید فلز به دلیل توانایی آن در ایجاد خمیدگی‌های ساده‌تر، بلکه زوایای محصور عمیق‌تر نیز مورد علاقه است. استفاده از میله های گیره جدا شونده و برش خورده، این نوع دستگاه خم کن را هنگام شکل دادن جعبه، سینی، کانال یا چند خم در یک منطقه کوچک مناسب تر می کند.

• ساخت تهویه مطبوع و کانال کشی: کاربردها شامل اتصالات انتقال، پلنوم ها، بخش های مجرای، قطره چکه ها و سایر اجزای خم شده است که در آن یک خم صاف و یکنواخت بسیار مهم است.

• سقف فلزی، سایدینگ و فلاشینگ: سقف‌ها از این ترمزها برای تولید فلاشینگ‌های سفارشی، لبه‌ها، تریم، دره‌ها و سایر اجزای ورق فلزی که اغلب نیاز به شکل‌دهی در محل دارند، استفاده می‌کنند.

• محفظه های الکتریکی و محفظه های تابلو: انگشتان تقسیم شده به شکل گیری محفظه ها، جعبه ها و پانل هایی که دارای چندین خم با ابعاد دقیق و گوشه های تمیز هستند کمک می کند.

• محفظه لوازم و تجهیزات: ایده آل برای ساخت کابینت، محفظه، پانل، محافظ و سفت کننده برای ماشین آلات و سایر تجهیزات.

• کار خودرو و ترمیم: مناسب برای ساخت پانل‌های بدنه، براکت‌ها، محفظه‌ها و قطعات پشتیبانی که بیش از تولید با حجم بالا به خمیدگی دقیق نیاز دارند.

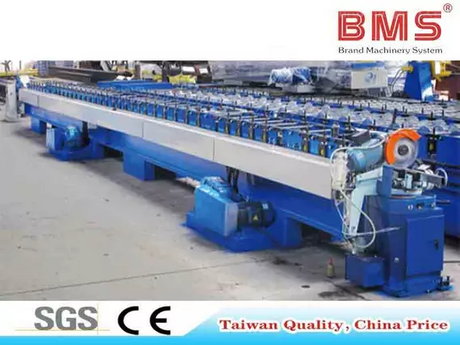

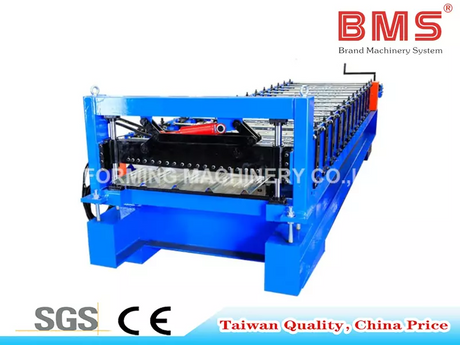

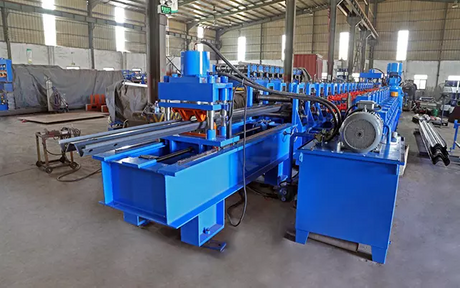

اگر مغازه شما در حال حاضر از تجهیزات رول‌فرمینگ برای پانل‌های سقف، دیواره‌ها یا اجزای کانال‌کشی استفاده می‌کند، دستگاه خم‌کنی مانند این شکاف واقعی را پر می‌کند. گسترده‌تر BMS Machinery ماشین‌های کمکی علاوه بر ماشین‌های خم کن از درزگیرهای الکتریکی، باله‌های سیم پیچ و ماشین‌های برش تشکیل شده‌اند.

باکس و پان ترمز در مقابل پرس بریک در مقابل ترمز انگشتی استاندارد

اگر اکثراً خم‌های ساده با گیج‌های فلزی سنگین دارید، باز هم پرس بریک سرمایه‌گذاری بهتری است. با این حال، اگر جعبه‌ها، تابه‌ها یا کانال‌هایی را می‌سازید که به فرم‌های محصور شده از گیج‌های سبک‌تر فلزی نیاز دارند، ترمز جعبه و تابه دستگاهی برای این کار است. بسیاری از مغازه ها هر دو دستگاه را دارند، که در آن پرس بریک خمش مستقیم مستقیم را کنترل می کند و جعبه و ترمز پانل هر کار دیگری را انجام می دهد.

مشخصاتی که در هنگام خرید مهم هستند

• طول تخت: مطمئن شوید که با طولانی ترین اندازه ورق استانداردی که استفاده می کنید، سازگار است، نه با اندازه متوسط. ماشین آلات می تواند بین تقریباً 4 فوت برای مدل های رومیزی قابل حمل و حتی 6 متر و بیشتر برای واحدهای صنعتی متفاوت باشد.

• ظرفیت گیج و ضخامت: معمولاً در معادل های گیج فولادی ملایم بیان می شود. فراموش نکنید که ظرفیت با خم کردن فولاد ضد زنگ یا ورق های آلومینیومی ضخیم کاهش می یابد.

• نیروی بستن (تناژ): تناژ بالاتر همیشه بهتر نیست. شما باید تناژی را انتخاب کنید که متناسب با چرخه مواد و کار شما باشد و تنها با نگاه کردن به حداکثر رتبه بندی تناژ، دستگاهی نخرید.

• منبع تغذیه: تک فاز یا سه فاز و اینکه چه ولتاژی نیاز دارد. این باید با سیستم برق مغازه شما قبل از سفارش دستگاه مطابقت داشته باشد.

• نوع کنترل: کنترل با پدال پا یا دکمه های فشاری برای اکثر کارگاه ها مناسب است. در صورتی که فرآیند خمش مکرر دارید، مدل هایی با توالی خمش قابل برنامه ریزی یا خودکار را در نظر بگیرید.

• مجموعه میله های گیره شامل: میله های مستقیم، میله های تقسیم شده و میله های شکاف دار است. آنچه را که شامل می‌شود در مقابل خرید جداگانه، و اینکه میله‌های جایگزین چقدر آسان است، تأیید کنید.

• ساخت قاب و رتبه بندی وظیفه: ماشین های سبک برای استفاده گاه به گاه یا آموزشی مناسب هستند. مغازه های تولیدی به یک قاب صنعتی که برای استفاده روزانه ساخته شده است نیاز دارند.

بهترین شیوه های نگهداری و بهره برداری

• میله های گیره را تمیز نگه دارید: تمیز کردن خاک، براده های فلزی و هر جسم خارجی به حفظ تماس خوب در حین گیره کمک می کند و ناهماهنگی در خم ها را کاهش می دهد.

• کنترل‌های الکتریکی را بررسی کنید: مهم است که قطعه الکترومغناطیسی، پدال پا، و همه کنترل‌ها را آزمایش کنید تا مطمئن شوید که آنها به درستی کار می‌کنند و گیره قابل اطمینانی را فراهم می‌کنند.

• در ظرفیت مواد نامی بمانید: خم شدن بیش از حد موادی که بیش از اندازه توصیه شده باشد توصیه نمی شود زیرا ممکن است سیستم بیش از حد بارگذاری شود.

• اپراتورهای قطار به درستی: اپراتورهای جدید باید در مورد انتخاب میله های گیره و قرار دادن قطعات کار در ظرفیت و عمق دستگاه آموزش ببینند.

چگونه ماشین مناسب را برای فروشگاه خود انتخاب کنید

هنگامی که فهرست کوتاهی دارید که نیازهای پایه و طول تخت شما را برآورده می کند، فراتر از مشخصات سرفصل نگاه کنید. این عوامل عملی می تواند به شما کمک کند ماشینی را انتخاب کنید که متناسب با حجم کاری واقعی شما باشد.

• اندازه برای بزرگترین مشاغل معمولی شما: تصمیم شما نباید تنها به اندازه متوسط ​​قطعه کار بستگی داشته باشد. به اندازه بزرگ‌ترین ورق‌ها و جعبه‌هایی که معمولاً پردازش می‌کنید فکر کنید.

• ظرفیت مواد واقعی خود را بررسی کنید: پردازش فولاد ملایم تنها یک معیار برای انتخاب دستگاه است. اطمینان حاصل کنید که حداکثر ظرفیت برای پردازش فولاد ضد زنگ، آلومینیوم، فولاد گالوانیزه و سایر مواد را بررسی کرده اید.

• دستگاه را با حجم تولید خود مطابقت دهید: با توجه به نوع حجم تولید خود به گزینه های مختلفی برای ماشین های دستی نیاز خواهید داشت. ماشین های دستی که از طریق پدال پا کنترل می شوند برای تولید گاه به گاه و کارگاهی مناسب هستند.

• ارزیابی پشتیبانی پس از فروش: خرید شما یک خرید بلند مدت است، بنابراین پشتیبانی نقش مهمی ایفا می کند. اطلاعات بیشتر در مورد گارانتی، قطعات یدکی و خدمات را بیابید.

• فضای کف و توان مورد نیاز را تأیید کنید: مطمئن شوید که ردپای کلی دستگاه با چیدمان کارگاه شما مطابقت دارد، از جمله فضای کافی برای بارگیری و جابجایی ورق‌ها. الزامات الکتریکی و رتبه بندی وظیفه را نیز بررسی کنید تا تاسیسات شما قبل از نصب آماده باشد.

• حجم کاری آینده را در نظر بگیرید: اگر انتظار دارید مغازه شما کارهای بزرگتر یا پیچیده تری را انجام دهد، باقی گذاشتن مقداری ظرفیت می تواند ارزشمند باشد. خرید ماشینی که فقط نیازهای امروزی را برآورده می کند ممکن است به معنای سرمایه گذاری دیگری زودتر از حد انتظار باشد.

برای نگاهی عمیق تر به نحوه کارکرد روزانه این ماشین ها توسط فروشگاه ها و سایت های کار، مقاله مرتبط ما در مورد کاربردهای ترمز ورق فلزی مغناطیسی موارد استفاده در دنیای واقعی را با جزئیات بیشتری پوشش می دهد.

پایان

ترمز جعبه و تابه با گیره مغناطیسی الکتریکی دستگاهی نیست که جایگزین هر چیز دیگری در مغازه شما شود. این یکی است که کارهایی را انجام می دهد که پرس ترمز و ترمز انگشتی شما نمی توانند انجام شوند: جعبه های کاملاً بسته، تابه های عمیق و کانال کشی که نیاز به یکنواختی دارند، حتی در کل ورق خم می شوند. اگر این بخش معمولی از تولید شما باشد، سرمایه گذاری با کاهش زمان تغییر و قطعات اسقاط کمتر به سرعت برای خود پرداخت می شود.

اگر می‌خواهید در مورد مشخصات برنامه خاص خود صحبت کنید، تیم ما می‌تواند شما را در گزینه‌های دستگاه خم کن فلزی الکترومغناطیسی راهنمایی کند و به شما کمک کند در طول تخت و تناژ مناسب برای فروشگاه خود برسید. می‌توانید خدمات کامل ما را مشاهده کنید یا برای دریافت قیمت مستقیماً با ما تماس بگیرید .

متداول

تفاوت بین ترمز جعبه و تابه و ترمز معمولی ورق فلزی چیست؟

تمایز اصلی این است که یک ترمز جعبه و پان از دستگاه های گیره بالایی قابل جابجایی به نام "انگشت" استفاده می کند، در حالی که ترمز فلزی معمولی یا ترمز مستقیم/قرنیزی فقط از یک میله گیره استفاده می کند.

ترمز ورق مغناطیسی فلزی با چه ضخامتی می تواند خم شود؟

یک ترمز فلزی مغناطیسی معمولی می تواند ورق های فولادی ملایم تا 16 گیج (که برابر با 1.6 میلی متر یا 0.063 اینچ ضخامت است) در عرض کامل تشکیل دهد. برخی از این نوع ماشین ها در صورت کاهش عرض خمش می توانند با موادی تا ضخامت 12 گیج کار کنند.

آیا ترمزهای الکترومغناطیسی برای کار کردن ایمن هستند؟

بله، استفاده از ترمزهای الکترومغناطیسی نسبتاً ایمن است زیرا حالت ایمن از کار افتادن تضمین می کند که در صورت قطع برق، سیستم به طور خودکار فعال می شود.

آیا ترمز جعبه و تابه می تواند فولاد ضد زنگ و آلومینیوم را خم کند؟

بله، در صورتی که ضخامت ورق های فلزی به محدودیت ظرفیت دستگاه برسد، ترمز جعبه و تابه می تواند فولاد ضد زنگ و آلومینیوم را خم کند.

قیمت ترمز جعبه و تابه چقدر است؟

بسته به اندازه، نوع قدرت و کیفیت برند، یک ترمز جعبه و پان ممکن است از 150 دلار تا 35000 دلار قیمت داشته باشد.
