YX77-465
BMS
مشخصات
مواد | مواد قابل اجرا | گالوالوم |
ضخامت مواد | 0.5-0.7 میلی متر | |
با قدرت تسلیم | 550 مگاپاسکال | |
کویل | عرض تغذیه | 650 میلی متر |
محدوده شناسه سیم پیچ | 508mm±30mm | |
ظرفیت | حداکثر3 تن | |
دستگاه | قاب پایه | فولاد نوع H400 با جوش. |
ضخامت دیواره جانبی | Q235 t18mm | |
مواد غلتکی | 45# فولاد، روکش کروم سخت | |
ایستگاه غلتکی | 18 مرحله برای تشکیل | |
قطر شفت | ф75 میلی متر، پردازش فرکانس بالا | |
کاتر | سختی | عملیات حرارتی تا HRC58-62 درجه |
تحمل برش | ≤±1 میلی متر | |
قدرت | راه رانندگی | انتقال دنده / چرخ دنده |
موتور اصلی | 7.5 کیلووات، کنترل سرعت فرکانس | |
موتور پمپ برای برش | 4 کیلو وات | |
سیستم کنترل PLC | معکوس کننده | اشنایدر الکتریک/DELTA (با نام تجاری تایوان) |
صفحه لمسی | WEINVIEW (مارک تایوان) | |
رمزگذار | KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی) | |
کنترل ولتاژ | 24 ولت |

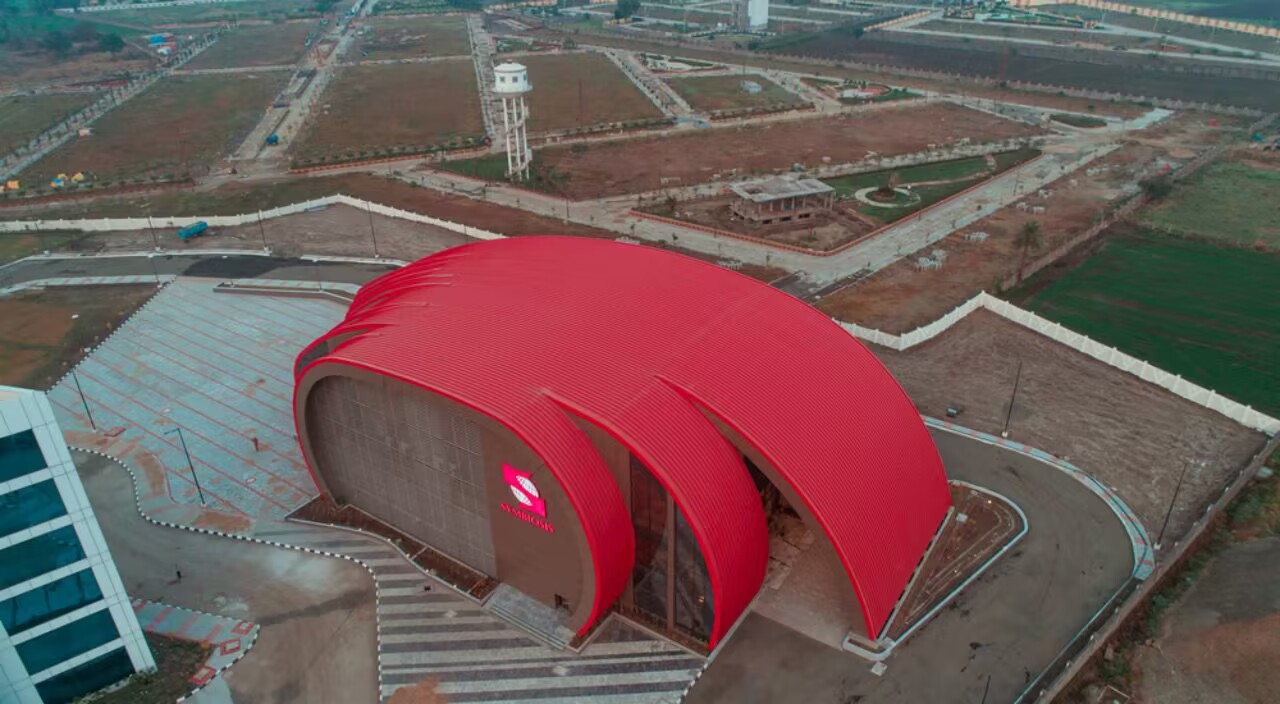

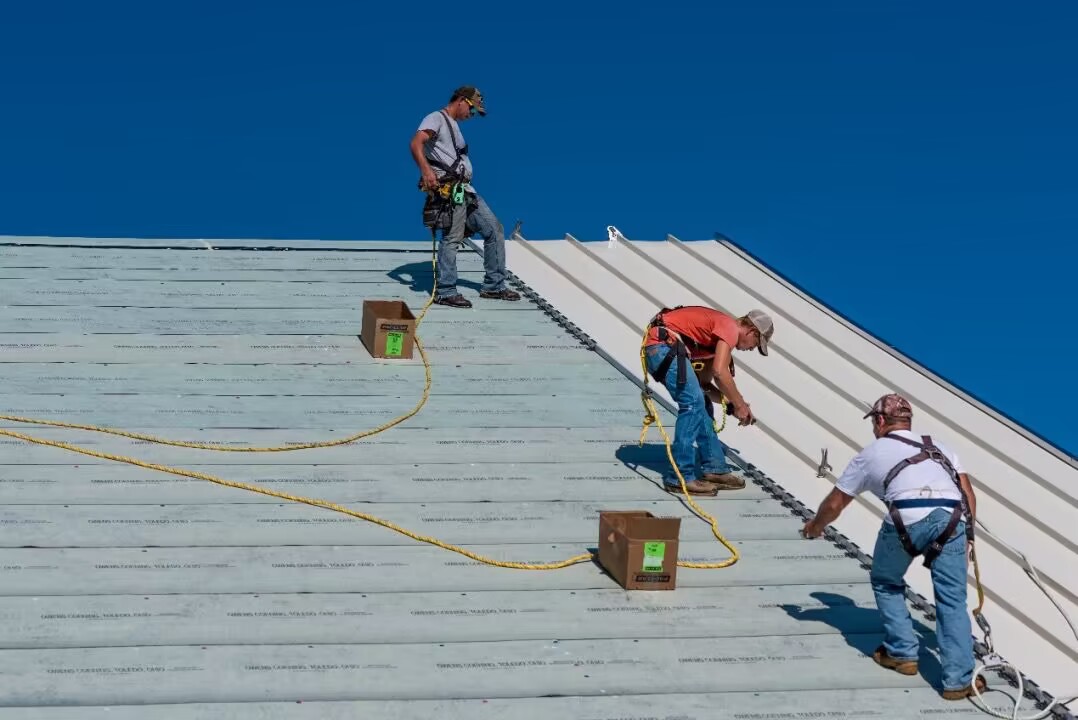

1-تجهیزات سبک و چابک هستند، که برای کارهایی با سقف های بسیار طولانی، اشکال پیچیده یا هر دو مناسب هستند، BMS Rollforming در محل خطرات حمل و نقل و جابجایی پانل های بسیار طولانی را کاهش می دهد، درزهای پله و انبساط را حذف می کند و امکان دقیق را فراهم می کند. تطبیق کار با برنامه های نصب

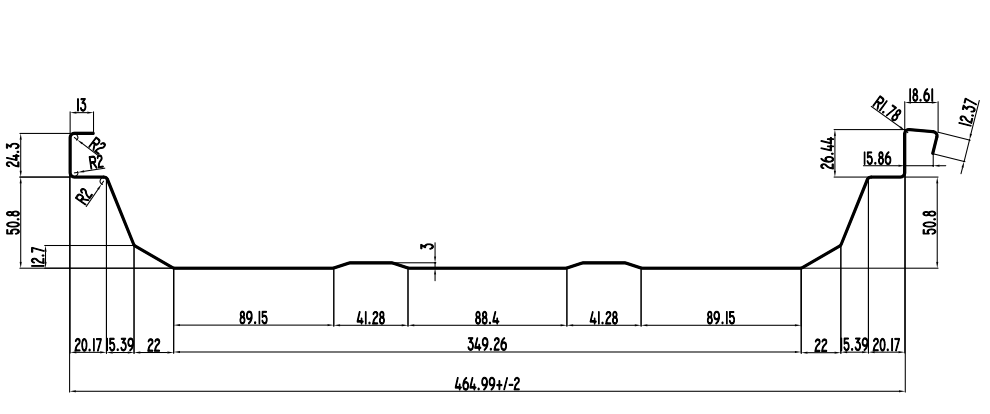

2. نمایه درز ایستاده تولید شده از درز نورد شده کامل 360 درجه برای اطمینان استفاده می کند تنگی هوا؛با تکیه گاه کشویی مطابقت دهید، به طوری که کل سیستم سقف دارای عملکرد جبرانی عالی برای انبساط حرارتی و انقباض سرد باشد.
3. فروش داغ در ژاپن، هند، تایلند، فیلیپین، ویتنام و غیره.
3T هیدرولیک دکویل → دستگاه پیش برش دستی → دستگاه راهنمای تغذیه → سیستم شکل دهی رول → دستگاه برش پست هیدرولیک → قفسه خروجی
فنی مشخصاتns

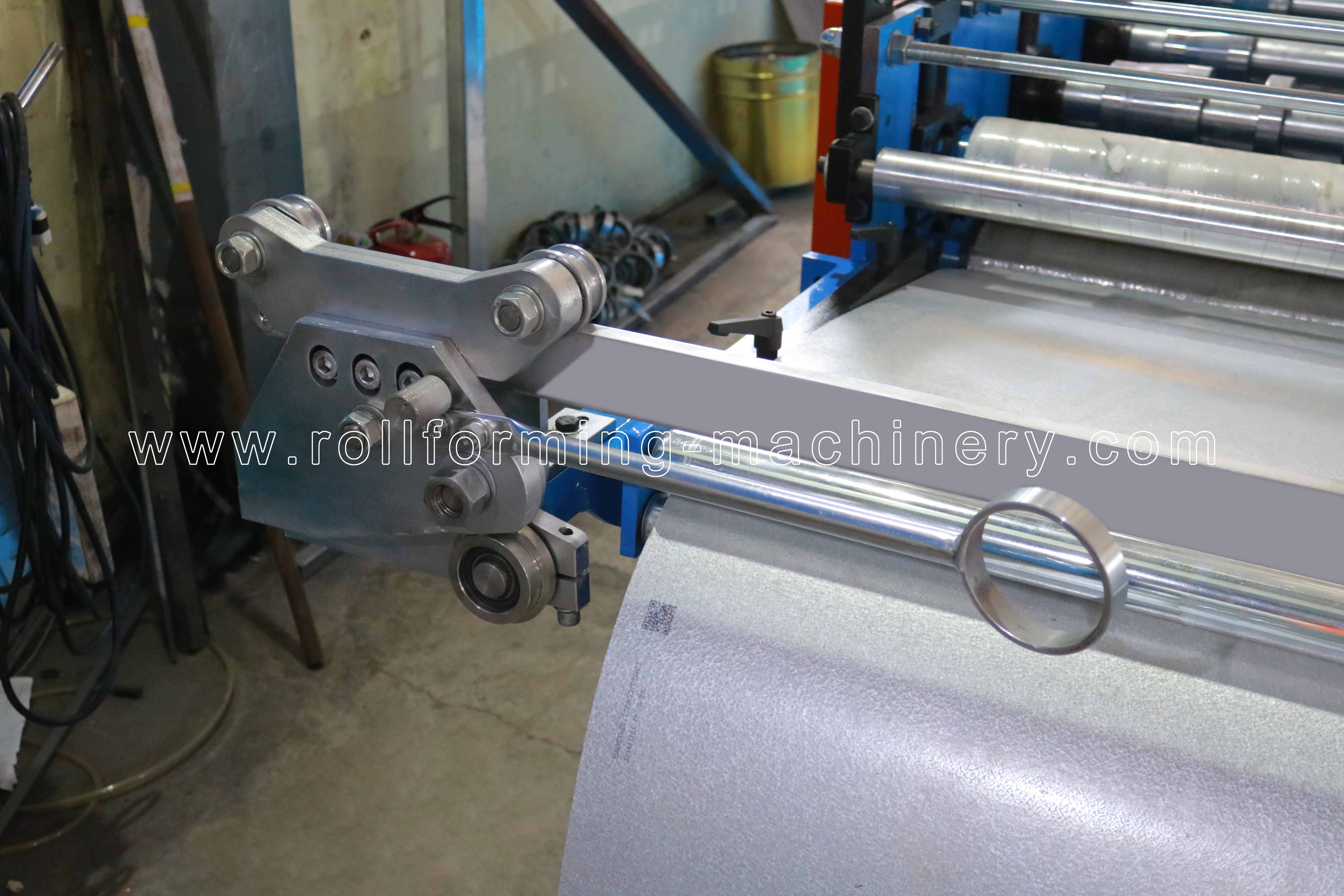

1) 3T Decoiler هیدرولیک: یک مجموعه
انقباض و توقف داخلی کویل فولادی کنترل هیدرولیک
دستگاه تغذیه خودکار و خود توقف
حداکثر عرض تغذیه: 650 میلی متر
موتور پمپ روغن:2.2 کیلو وات
ظرفیت:حداکثر 3 تن
2) پیش کاتر
نام تجاری: BMS اصل: چین
با راهنمای مواد تغذیه، از هدر رفتن مواد جلوگیری کنید

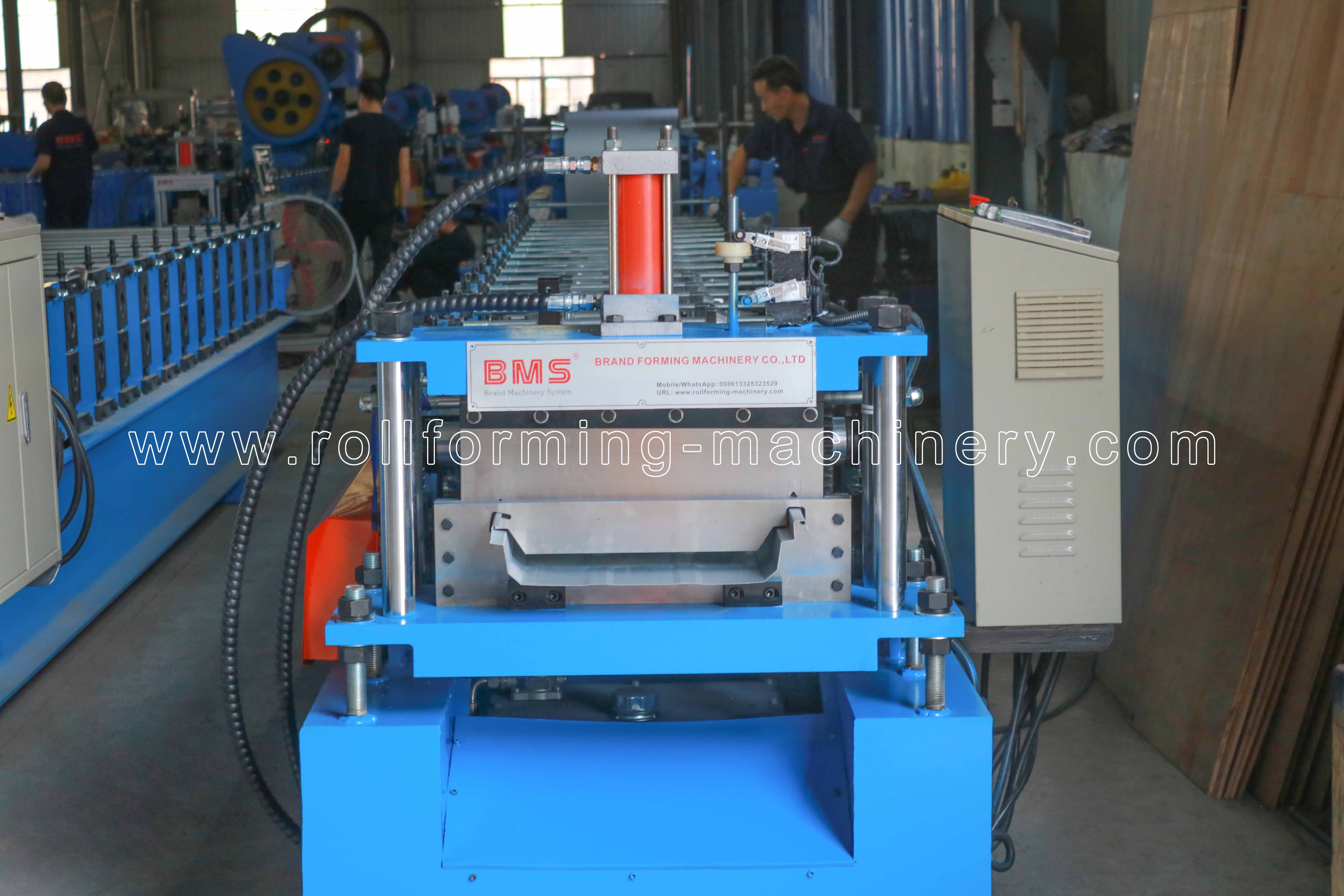

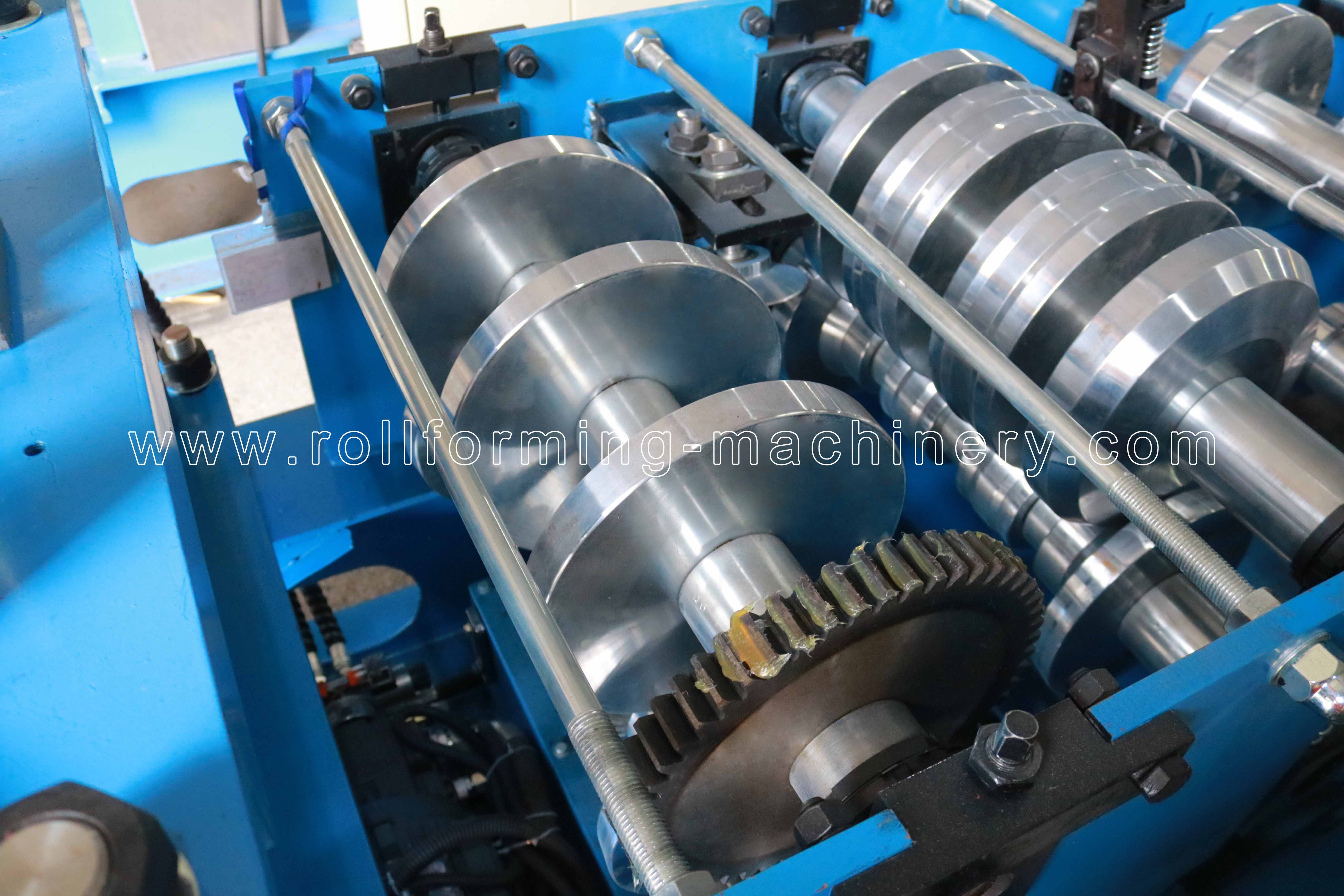

3) ماشین اصلی
غلطک ساخته شده از کیفیت بالا فولاد 45#, تراش CNC, عملیات حرارتی.
با پوشش سیاه یا پوشش کروم سخت برای گزینه ها.
قاب بدنه ساخته شده از 400# H نوع فولاد با جوش
سرعت شکل دهی واقعی: 20 متر در دقیقه
4) هیدرولیک برش پست
پست برای برش، توقف برای برش، دو تکه نوع طرح تیغه برش
موتور هیدرولیک:4 کیلو واتفشار برش:0-16 مگاپاسکال
مواد ابزار برش:Cr12MoV(= فولاد SKD11)، عملیات حرارتی به HRC58-62
با حداقل یک میلیون بار کاهش عمر
قدرت برش توسط ایستگاه هیدرولیک موتور اصلی تامین می شود
5) سیستم کنترل PLC
مقدار و طول برش را به صورت خودکار کنترل کنید.
داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره
6) خروج از قفسه:سه واحد

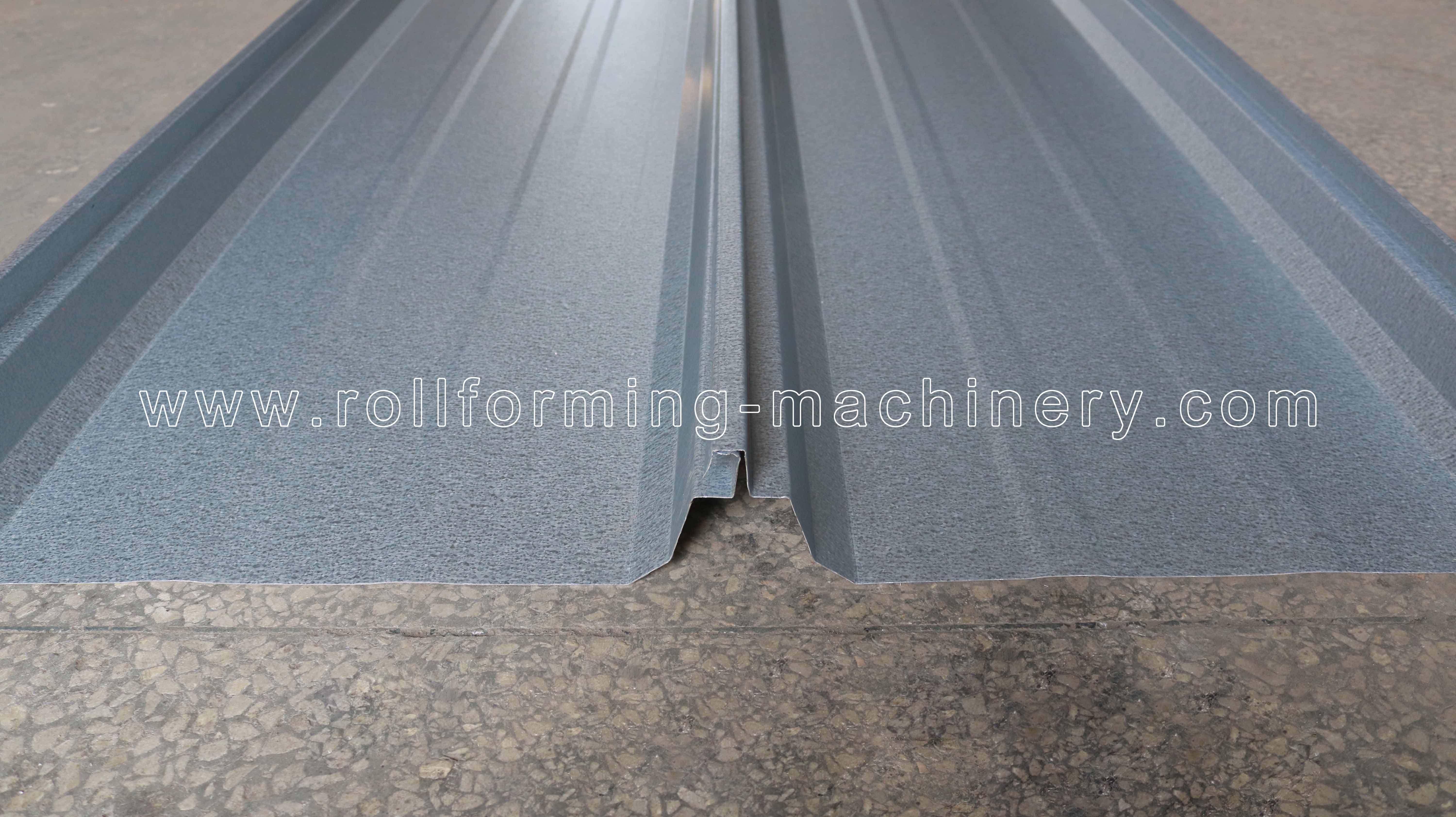

7) نمایش محصول

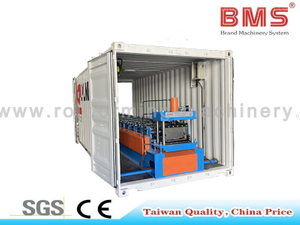

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل در مسافت های طولانی.
خدمات پس از فروش
1 گارانتی است 24 ماه ها پس از اینکه مشتری دستگاه را دریافت کرد.
در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم هزینه اضافی.
