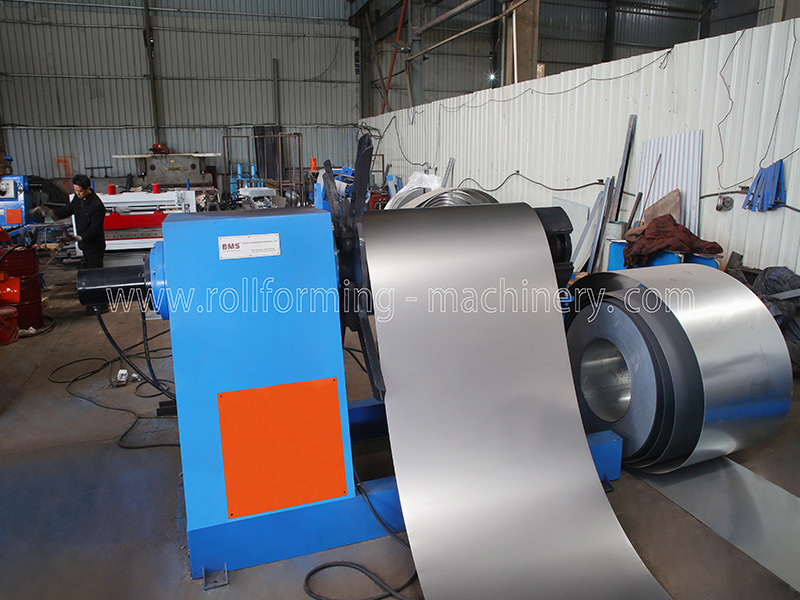

1) دکویل هیدرولیک 5 T
انقباض و توقف سوراخ داخلی کویل فولادی کنترل هیدرولیک
حداکثرعرض تغذیه:1250 میلی متر
محدوده شناسه سیم پیچ:30±508 میلی متر،قطر خارج:1600 میلی متر
حداکثر ظرفیت:5 تنموتور پمپ روغن:2.2 کیلو وات
2) دستگاه تغذیه و پانچ سروو
بالا سه پایین چهار کاملا هفت دستگاه تسطیح شفت
با راهنمای مواد تغذیه، قاب بدن ساخته شده از H450 نوع فولاد با جوش
ضخامت دیواره جانبی: Q235 t18mmسروو موتور:4.4 کیلو وات، دو گیربکس درایو
شفت های تولید شده از فولاد GCr15(=EN31)قطر=φ105 میلی متر، روکش شده با کروم سخت
روکش شده، ماشینکاری دقیق.
3) خوراک دستگاه راهنما
موقعیت هدایت را می توان برای تغذیه مواد مناسب تنظیم کرد

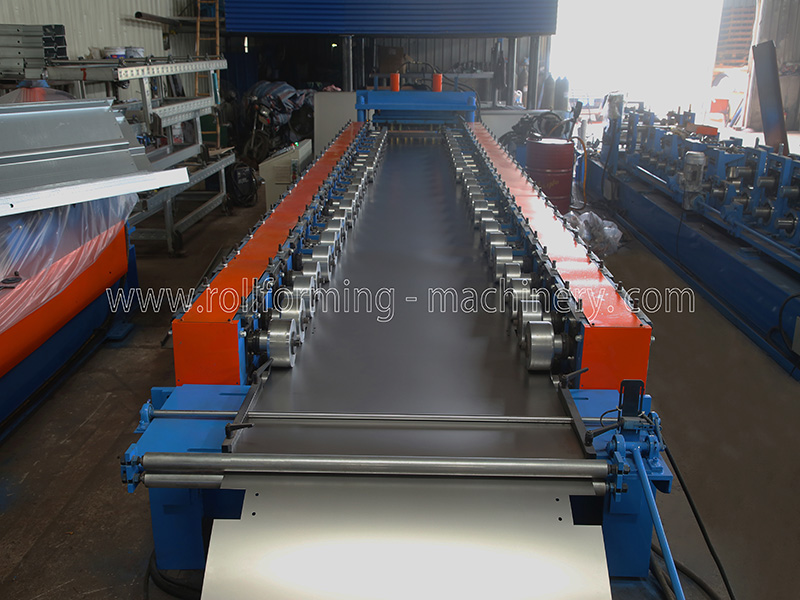

4) ماشین اصلی
قاب بدنه ساخته شده از H450 نوع فولاد با جوش
ضخامت دیواره جانبی: Q235 t18mm

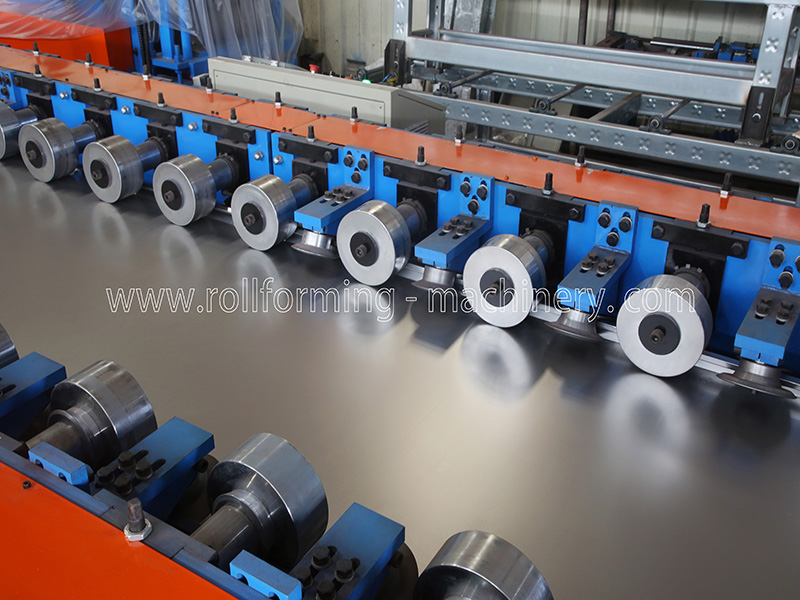

غلتک های تولید شده از فولاد GCr15(=EN31 فولاد)، عملیات حرارتی، HRC 58-62
قطر شفت=ф80 میلی متر، ماشینکاری دقیق
رانندگی چرخ دنده / چرخ دنده، در مورد 24 مرحله ای شکل دادن
موتور اصلی (مارک پولاروید)=15 کیلو وات،کنترل سرعت فرکانس
سرعت شکل گیری واقعی 12-16 متر در دقیقه
برای تغییر اندازه خودکار از موتور الکتریکی استفاده کنید

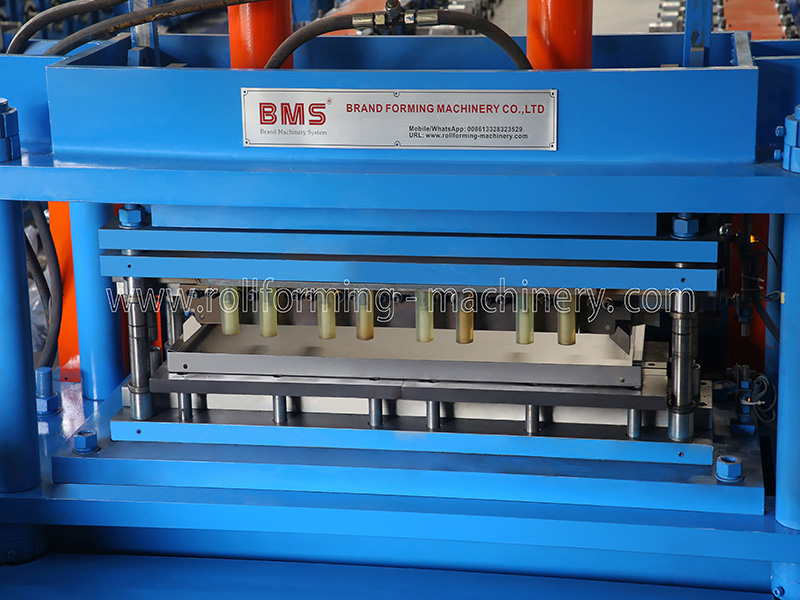

5) دستگاه خم و برش پس هیدرولیک
پست برای برش، توقف برای برش، نوع دو تکه طرح تیغه برش، بدون خالی شدن
موتور هیدرولیک:15 کیلووات
مواد ابزار برش و خم: Cr12MoV(= SKD11 با حداقل یک میلیون بار عمر برش)، عملیات حرارتی تا درجه HRC58-62
قدرت برش توسط ایستگاه هیدرولیک مستقل موتور اصلی تامین می شود

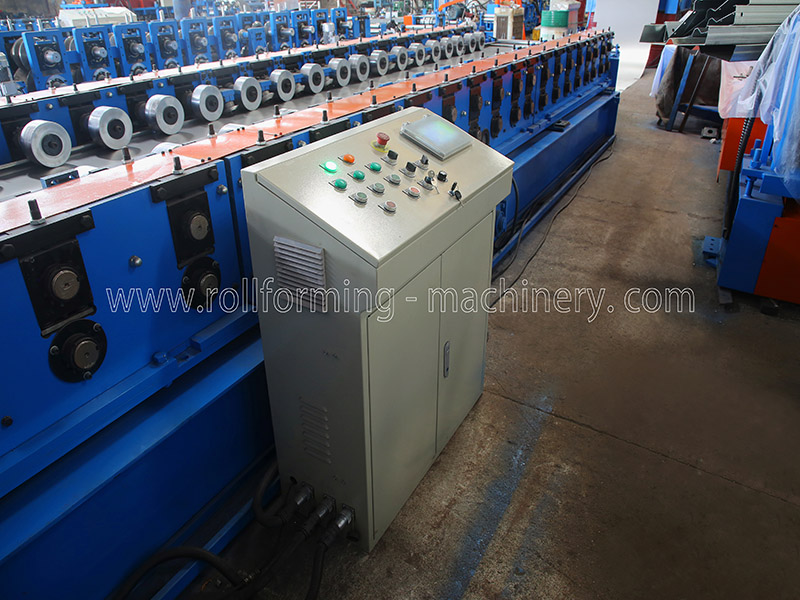

6) سیستم کنترل PLC
مقدار و طول برش را به صورت خودکار کنترل کنید.
داده های تولید (دسته تولید، قطعات، طول و غیره) را روی صفحه لمسی وارد کنید.
می تواند تولید را به طور خودکار به پایان برساند.
ترکیب با: PLC، اینورتر، صفحه لمسی، رمزگذار و غیره

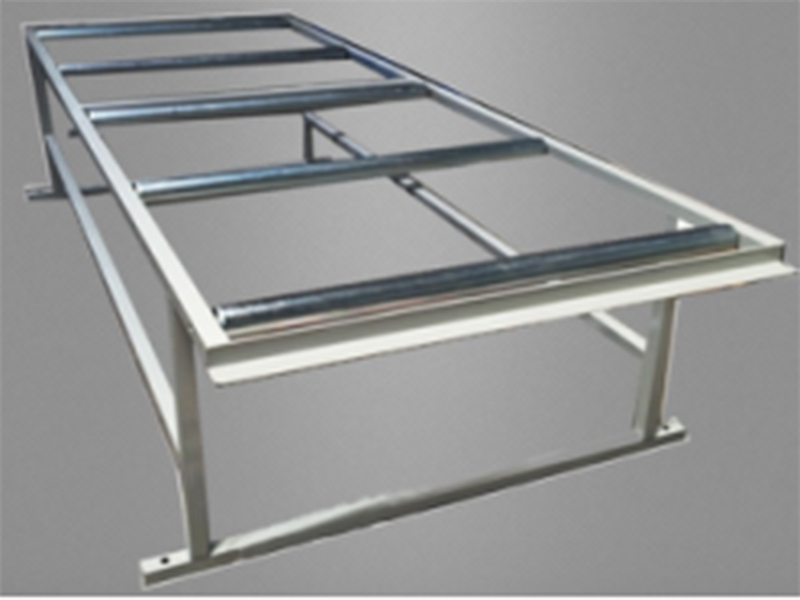

7) از Rack خارج شوید
بدون برق، دو واحدها با غلتک روی آن برای جابجایی آسان.
8) نمایش محصول
