YX14.3-30.25 & YX18.5-21.4
BMS
گلخانه C پروفایل ROLL ROLL

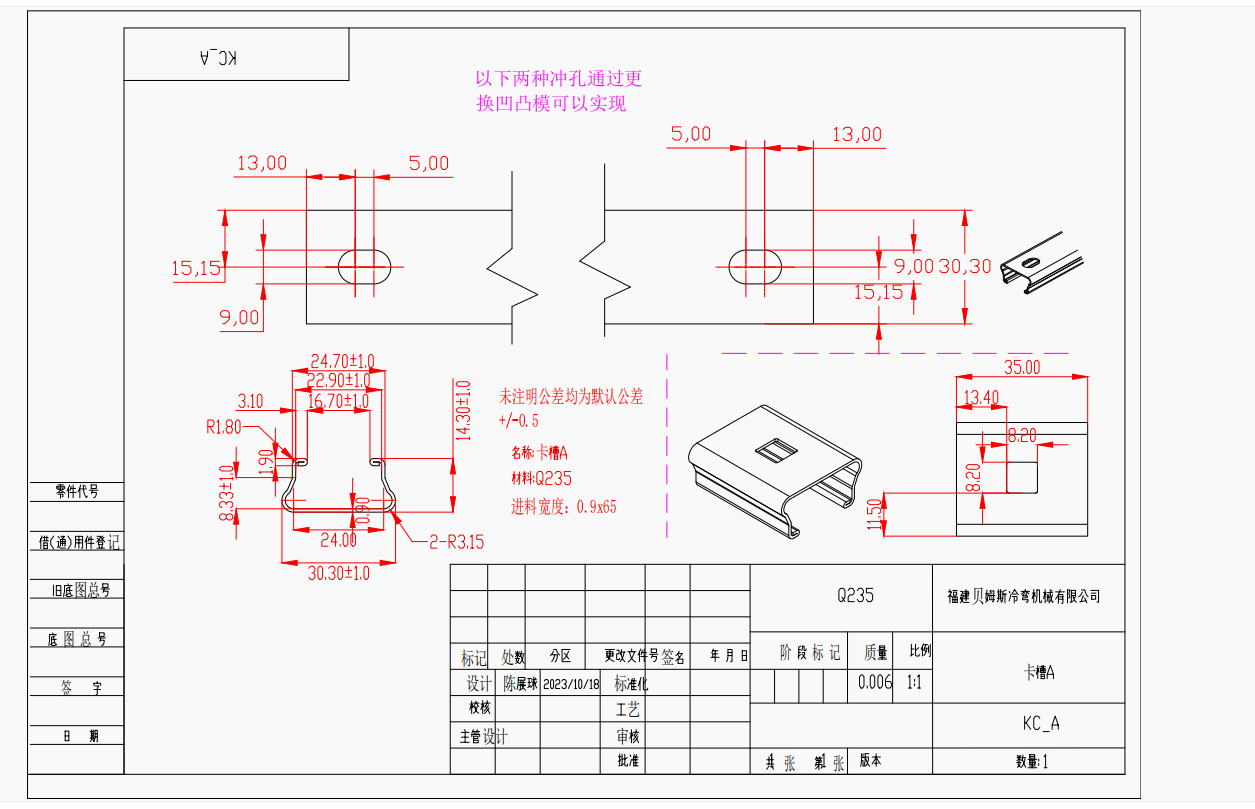

مشخصات

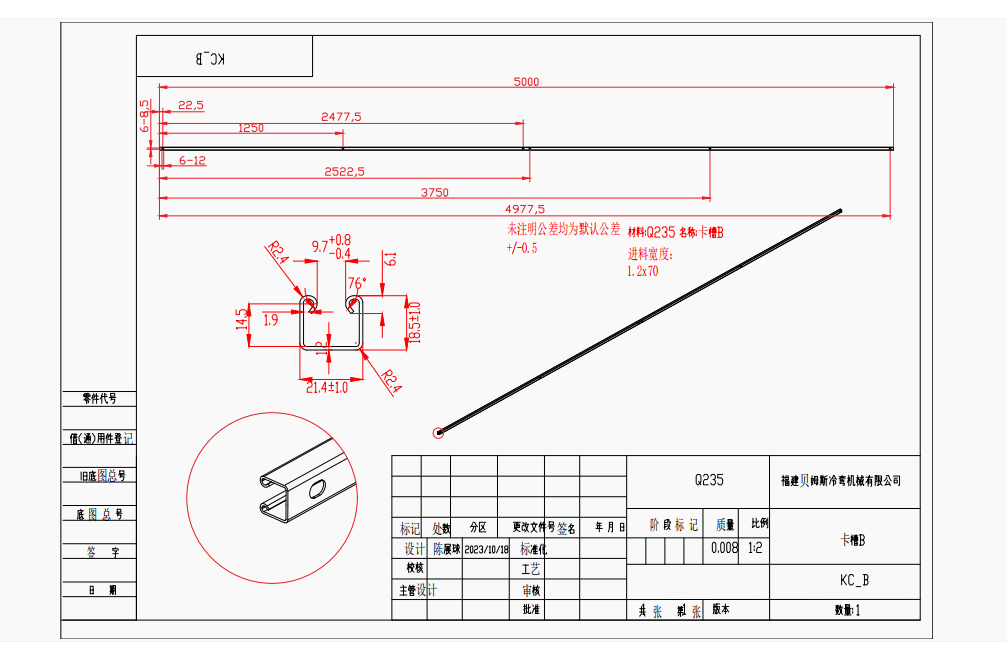

مشخصات 2
مادی | مواد قابل استفاده | Magnelis DX51 |
ضخامت مواد | 0.9 و 1.9 میلی متر | |
با قدرت عملکرد | Q235-345MPA | |
ماشین | قاب پایه | H300+H200 Type Steel با جوشکاری. |
ضخامت دیواره جانبی | Q235 T28mm | |
ماده غلتکی | بلبرینگ فولاد GCR15 (= فولاد EN31) ، دقیق ماشینکاری شده ، کروم سخت | |
ایستگاه غلتکی | 22 مرحله و 16 مرحله برای شکل گیری | |
قطر شفت | ф50 میلی متر ، پردازش فرکانس بالا | |
قدرت | راه رانندگی | گیربکس/چرخ دنده |
موتور اصلی | 11 کیلو وات ، کنترل سرعت فرکانس | |
سیستم کنترل PLC | اینور | دلتا / تایوان شیلین / اشنایدر |
صفحه لمسی | Weinview / زیمنس / اشنایدر | |
رمز دهنده | Koyo (برند ژاپن) یا Omron (برند ژاپن) | |
ولتاژ کنترل | 24 ولت |

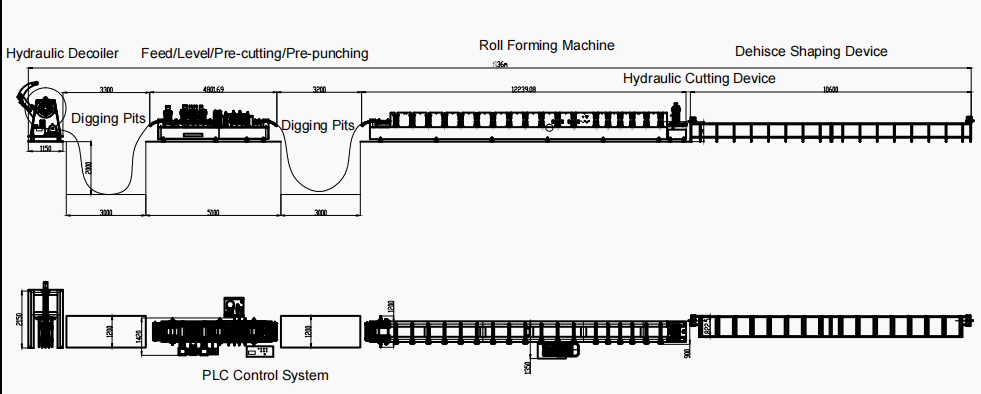

DECOILER → دستگاه تغذیه و تراز کردن → دستگاه پیش برش و پانچ هیدرولیک → سیستم شکل گیری نورد (نوع کاست) → برش پست هیدرولیک → قاب پشتیبانی محصول
مشخصات فنی
1) Decoiler هیدرولیک : یک مجموعه
به طور خودکار انقباض و توقف سیم پیچ داخلی سیم پیچ را کنترل کنید ،
با کابینت کنترل برقی
حداکثر عرض تغذیه: 600 میلی متر ، دامنه شناسه سیم پیچ: 470 - 560 میلی متر.
حداکثر ظرفیت: 5 تن ، بدون تغذیه ، موتور هیدرولیک: 2.2 کیلو وات

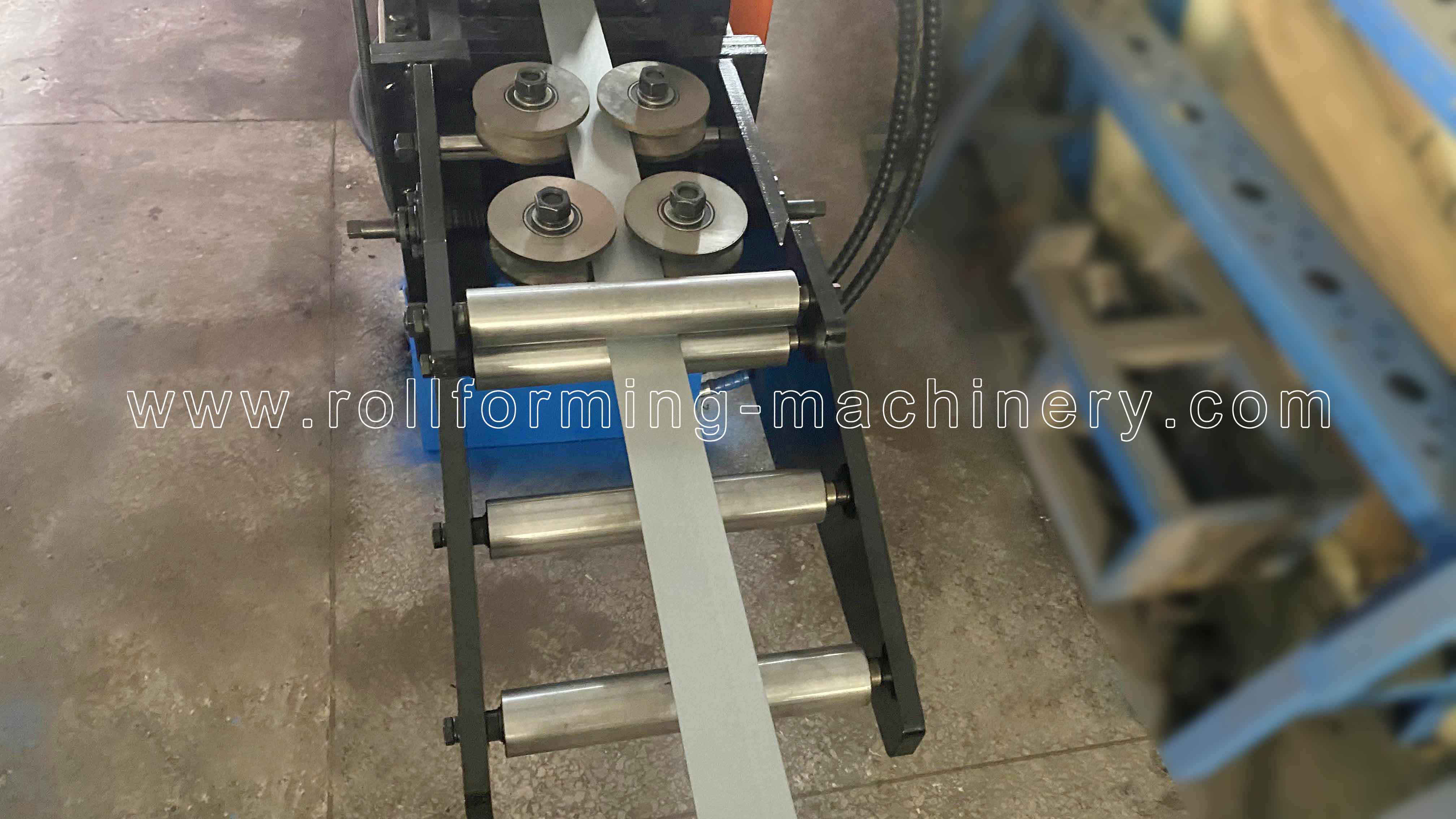

با راهنمای مواد تغذیه شده و 7 غلطک (3 غلطک فوقانی و 4 غلطک پایین) برای صاف کردن و تراز کردن

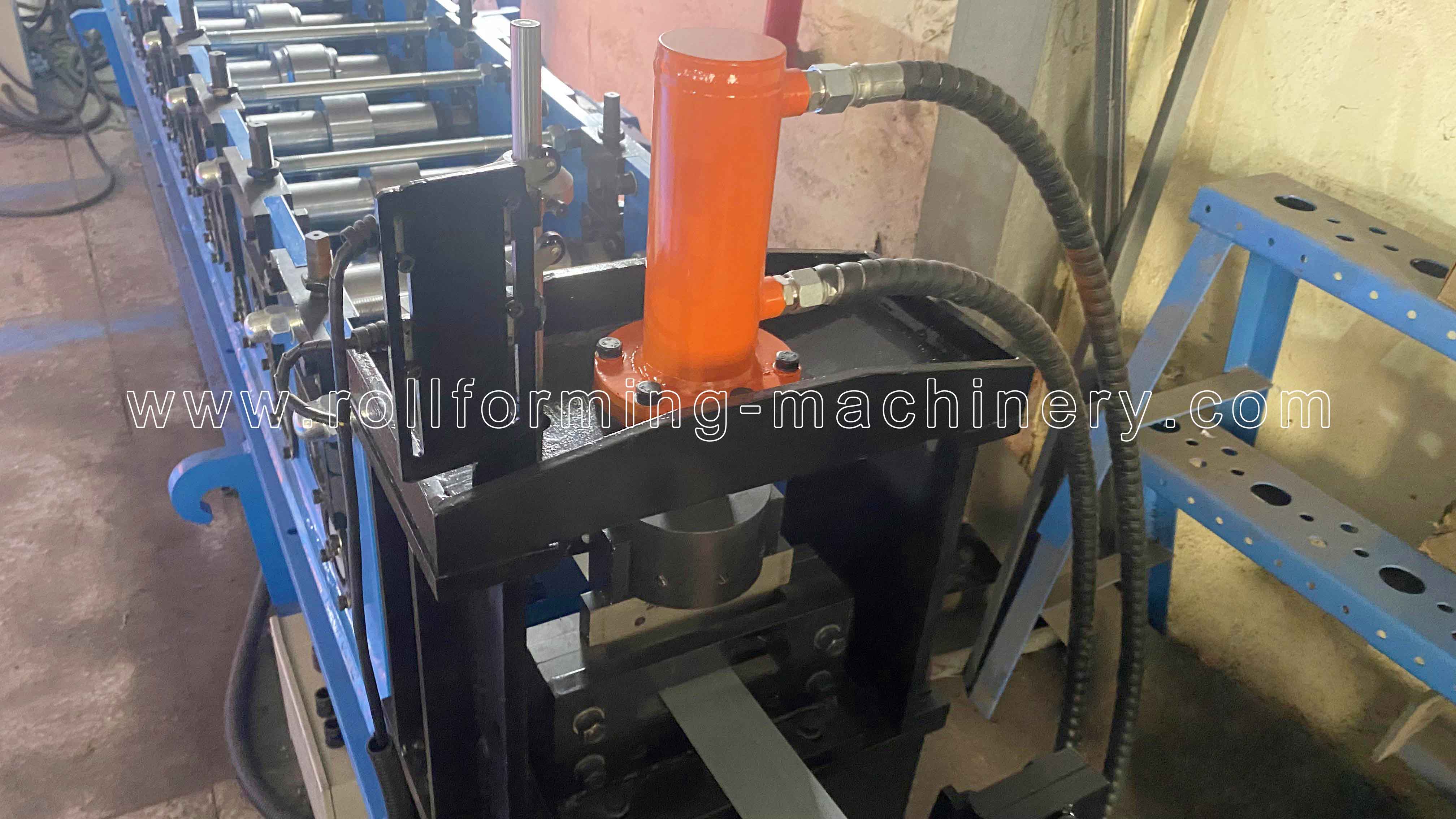

با استفاده از دستگاه پانچ ، مواد مرده: فولاد D2 ، عملیات حرارتی
قاب بدنه ساخته شده از فولاد H300# با جوشکاری ؛
قاب بدنه کاست ساخته شده از فولاد 200# ساعت با جوشکاری
ضخامت دیوار جانبی: 18 میلی متر

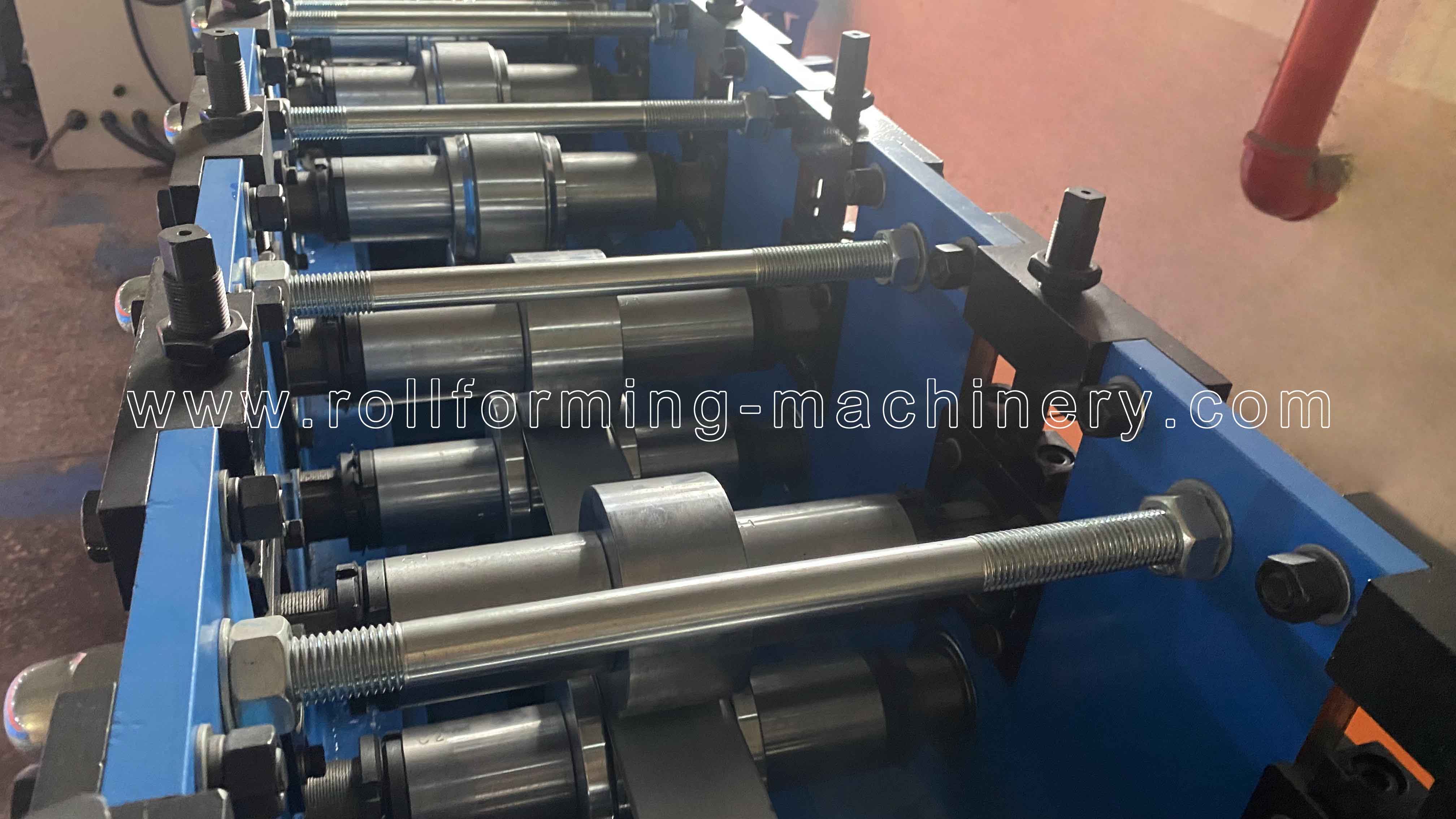

غلطک های تولید شده از فولاد بلبرینگ GCR15 (= فولاد EN31) ، دقیق ماشینکاری شده ، کروم سخت
رانندگی موتور ، انتقال زنجیره دنده ، حدود 22 +16 مرحله برای شکل گیری
موتور اصلی = 11kW ، کنترل سرعت فرکانس
سرعت تولید تقریباً. 11m/min (از جمله زمان مشت زدن و برش)
3) دستگاه برش پست هیدرولیک
قبل از پانچ و قبل از برش ، از همان سیستم هیدرولیک استفاده کنید
موتور هیدرولیک: 4KW ، فشار هیدرولیک دامنه: 16MPa

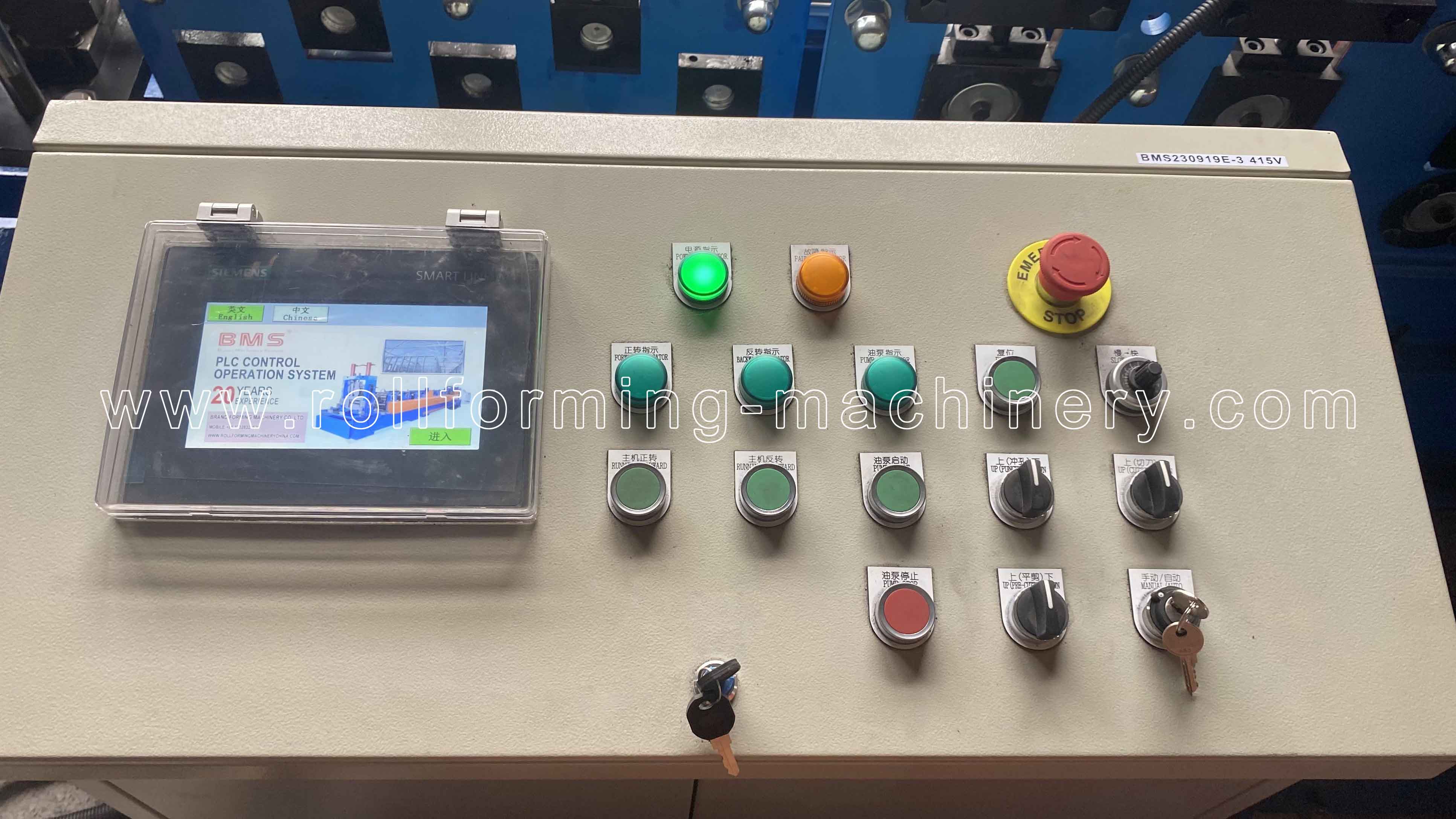

4) سیستم کنترل PLC
کمیت و طول برش را به طور خودکار کنترل کنید.
داده های تولید (دسته تولید ، رایانه های شخصی ، طول و غیره) را روی صفحه لمسی وارد کنید.
این می تواند تولید را به طور خودکار به پایان برساند.
همراه با: PLC ، اینورتر ، صفحه لمسی ، رمزگذار و غیره

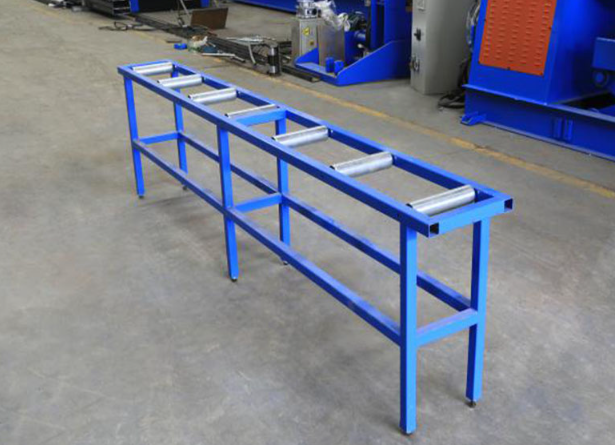

5) از قفسه خروجی

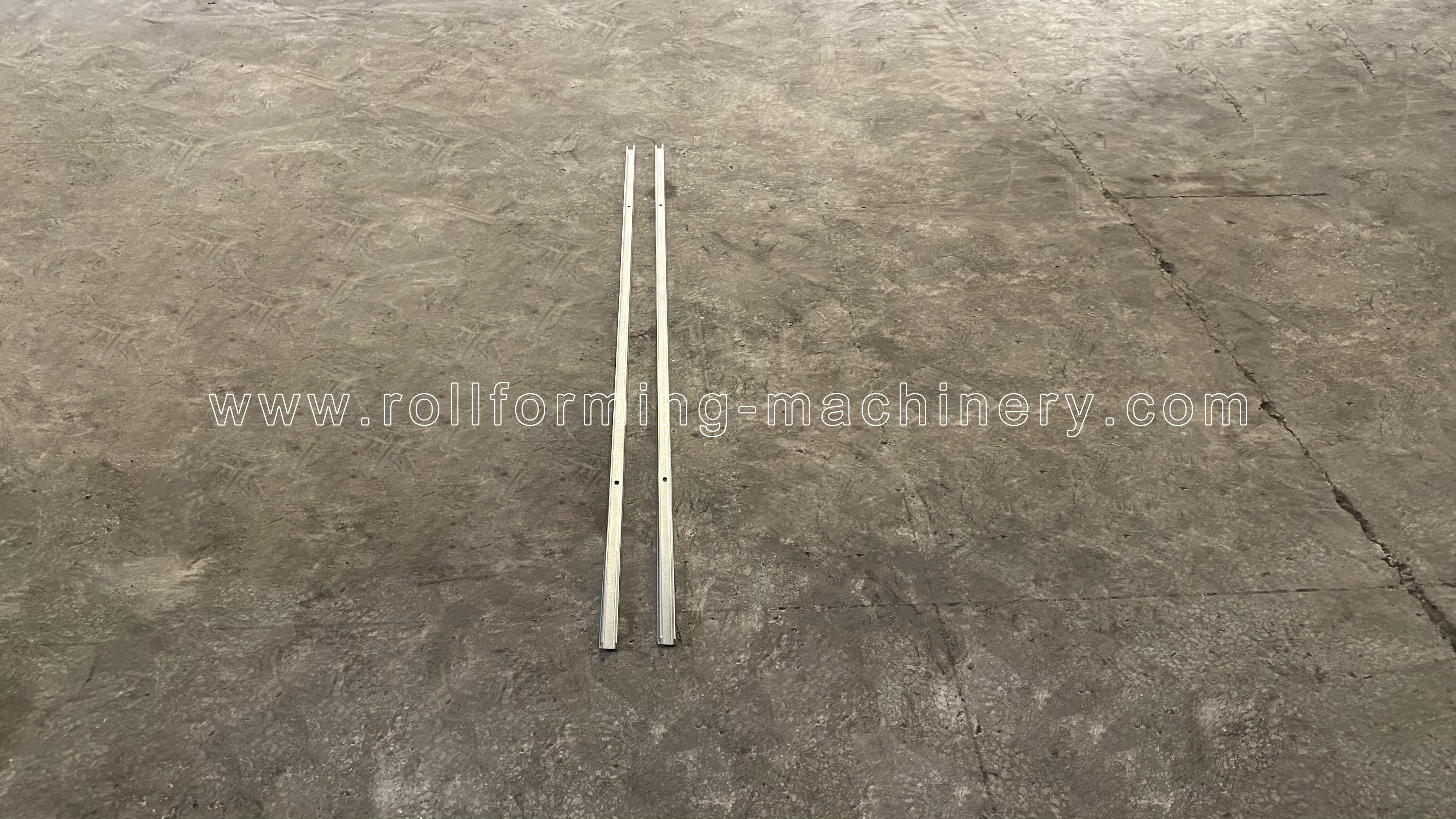

6) نمایش محصولات
روش بسته بندی: بدنه اصلی دستگاه برهنه و تحت پوشش فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی) ، بارگذاری شده در ظرف و به طور پیوسته در ظروف مناسب با طناب و قفل فولادی ، مناسب برای حمل و نقل از راه دور است.
سرویس پس از فروش
1. گارانتی ماهها 24 پس از دریافت مشتری دستگاه است .
در طی 24 ماه ، ما قطعات جایگزینی را به صورت رایگان به مشتری جلب خواهیم کرد.
2. ما برای کل زندگی دستگاههای خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتری با هزینه اضافی ارسال کنیم.
