دستگاه رول شکل دهی کانال پانل عایق

دستگاه رول شکل دهی کانال پانل U عایق

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
چند پروفایل
نام تجاری:
BMS
کد:
8455221000

نمایه

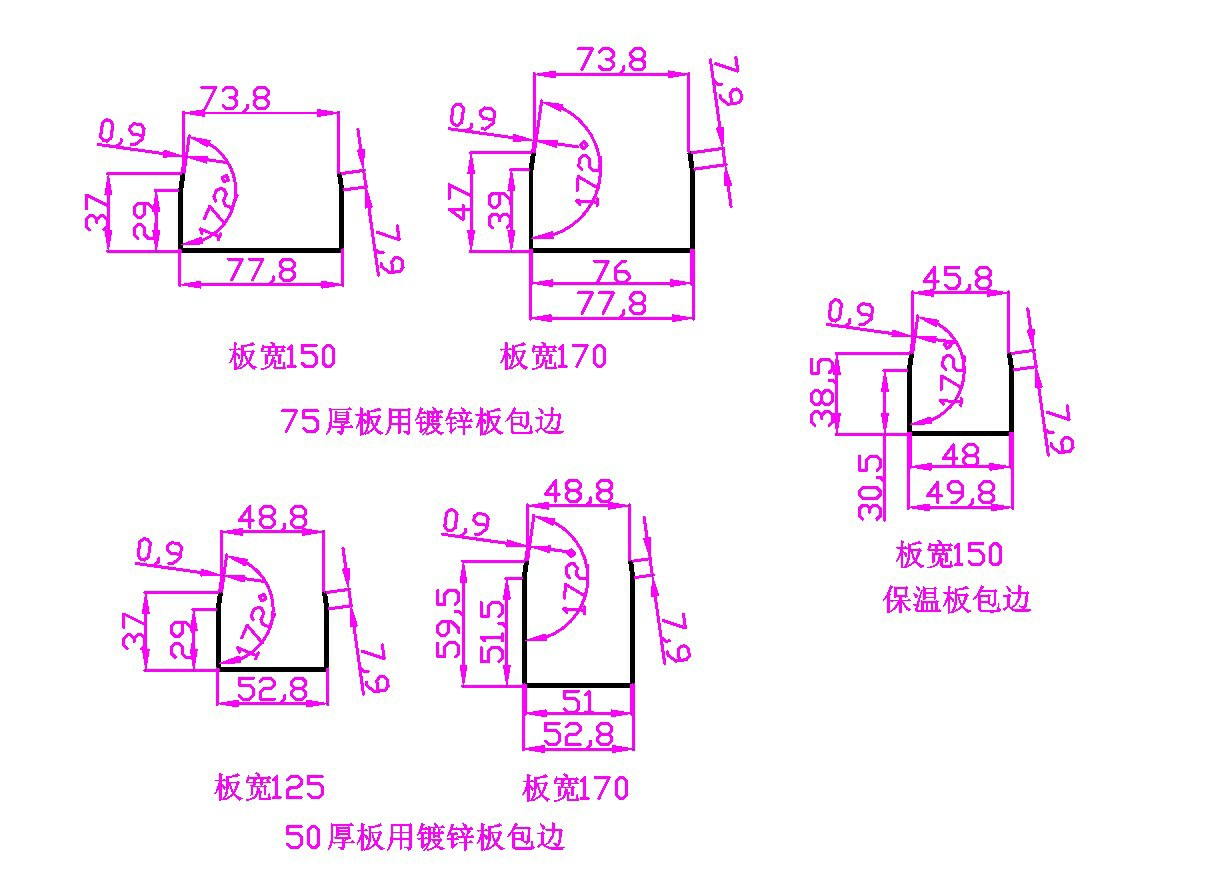

نقاشی ها

توضیحات محصول

مواد	مواد قابل اجرا	ورق گالوانیزه
	ضخامت مواد	1.0 میلی متر
	با قدرت تسلیم	Q235Mpa
کویل	عرض تغذیه	300 میلی متر
	محدوده شناسه سیم پیچ	508mm±30mm
	ظرفیت	حداکثر 3 تن
ماشین	قاب پایه	فولاد نوع H350 با جوش.
	ضخامت دیواره جانبی	Q235 t18mm
	مواد غلتکی	فولاد 40Cr، عملیات حرارتی
	ایستگاه غلتکی	14 مرحله برای تشکیل
	قطر شفت	ф60 میلی متر، پردازش با فرکانس بالا
کاتر	سختی	عملیات حرارتی تا HRC58-62 درجه
کاتر	تحمل برش	≤±1 میلی متر
قدرت	راه رانندگی	انتقال دنده / چرخ دنده
	موتور اصلی	5.5 کیلووات، کنترل سرعت فرکانس
	موتور پمپ برای برش	4.0 کیلووات
سیستم کنترل PLC	اینورتر	اشنایدر الکتریک/DELTA (با نام تجاری تایوان)
	صفحه نمایش لمسی	WEINVIEW (مارک تایوان)
	رمزگذار	KOYO (مارک ژاپنی) یا OMRON (مارک ژاپنی)
	ولتاژ کنترل	24 ولت

ویژگی ها

1. تغییر بر اساس فاصله: اندازه محصول مختلف را با تغییر فاصله تولید کنید

تغییر توسط اسپیسر

2. با دستگاه برش زاویه 45 درجه هیدرولیک، برای رفع نیازهای مختلف مشتریان.

جریان کار

دکویل 3T دستی → دستگاه راهنمای تغذیه → سیستم شکل دهی رول → دستگاه برش زاویه 45 درجه هیدرولیک → دستگاه برش پست هیدرولیک → قفسه خروجی

فنی مشخصاتns

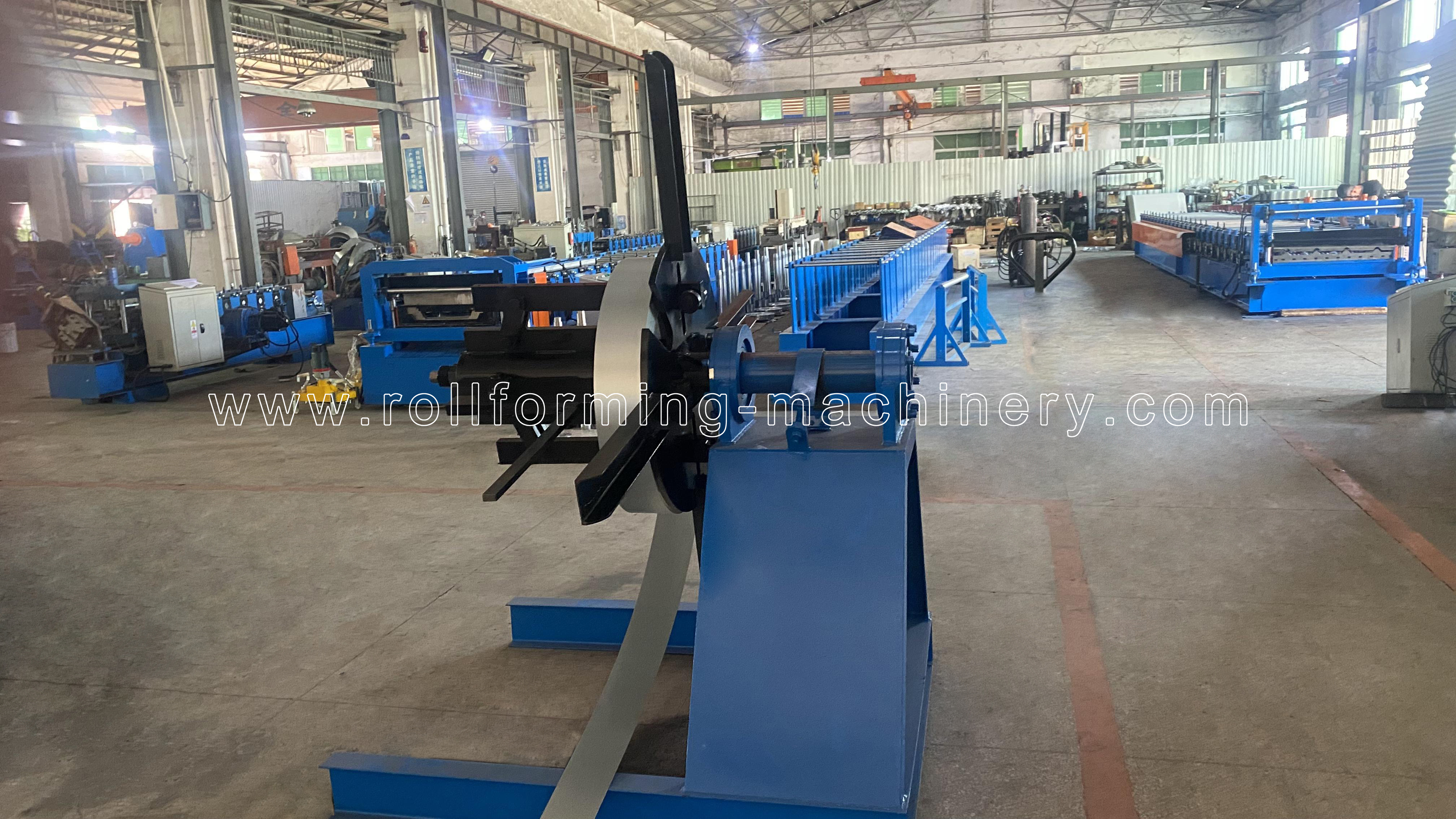

1) 3T Decoiler دستی: یک مجموعه

بدون برق، انقباض و توقف سوراخ داخلی سیم پیچ فولادی را به صورت دستی کنترل کنید

حداکثر عرض تغذیه: 300 میلی متر, محدوده شناسه سیم پیچ 508mm±30mm ظرفیت: حداکثر 3 تن

دکویل

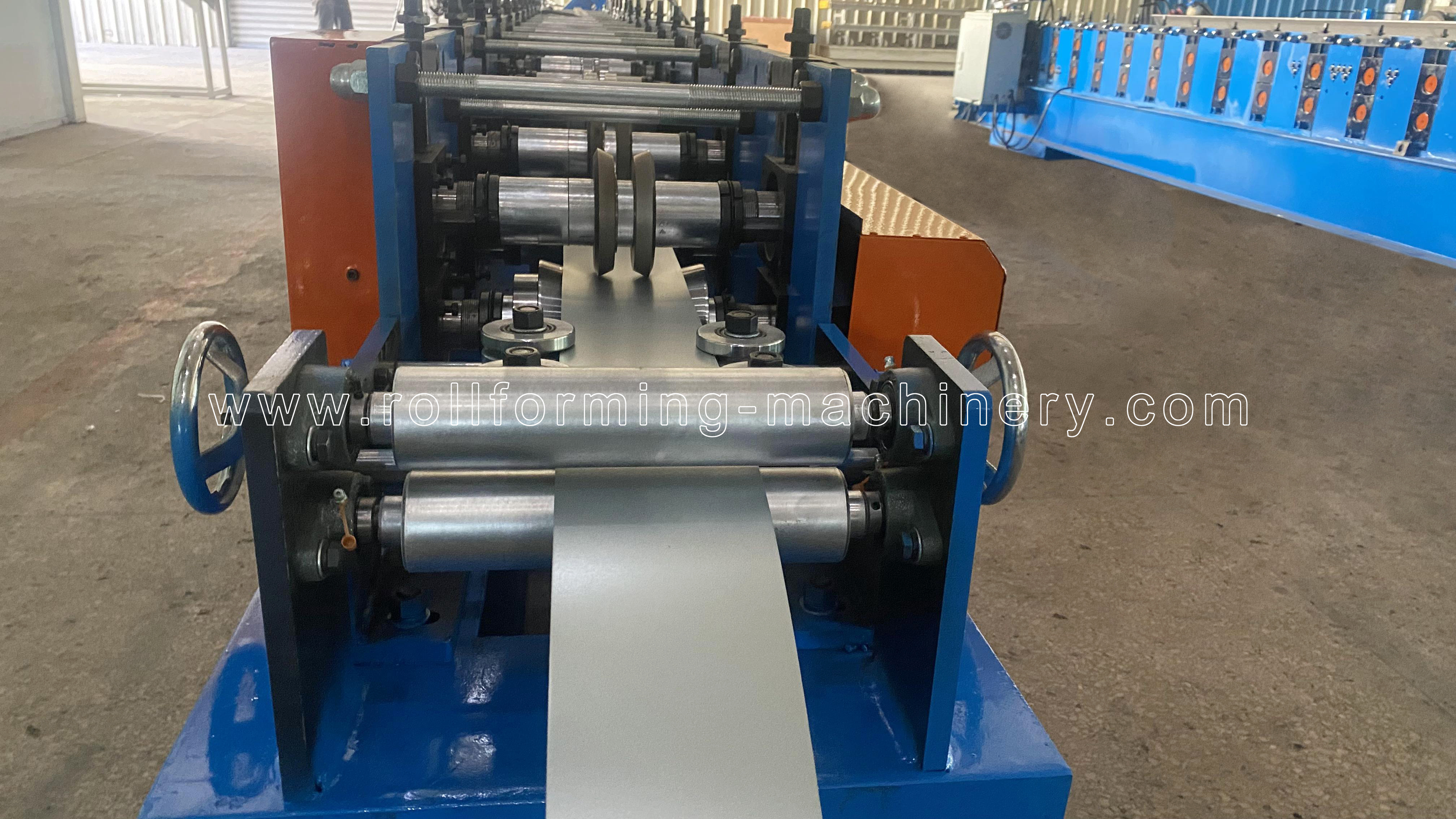

2) دستگاه راهنمای تغذیه

موقعیت هدایت را می توان برای تغذیه مواد مناسب تنظیم کرد

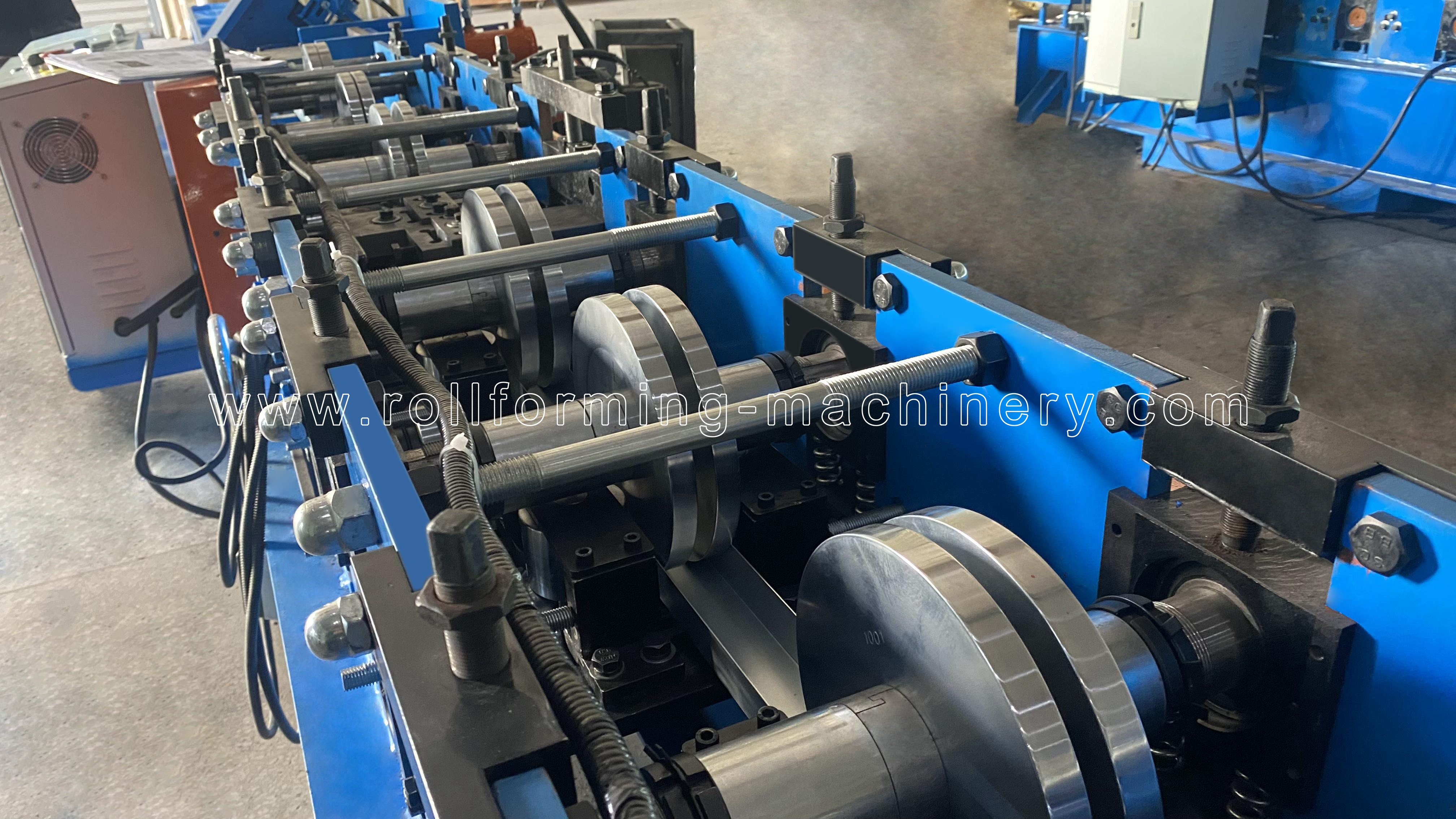

3) ماشین اصلی

قاب بدنه ساخته شده از نوع H350 فولاد با جوشکاری

غلتک های تولید شده از فولاد Cr12، تراش CNC، عملیات حرارتی، روکش کروم سخت.

موتور اصلی =5.5 کیلو وات, کنترل سرعت فرکانس.

رول اصلی

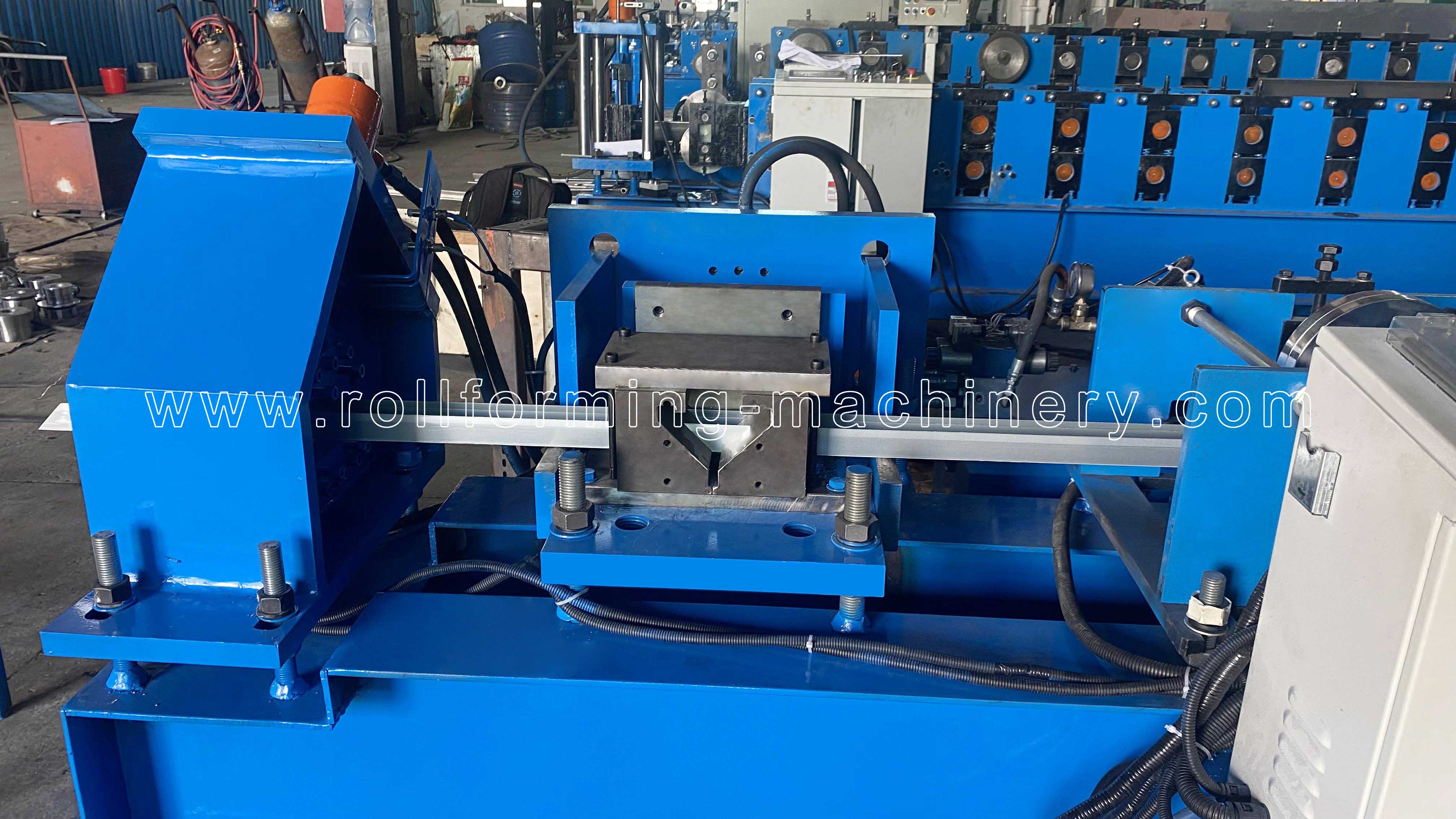

4) دستگاه برش زاویه 45 درجه هیدرولیک

دستگاه برش زاویه 45 درجه هیدرولیک

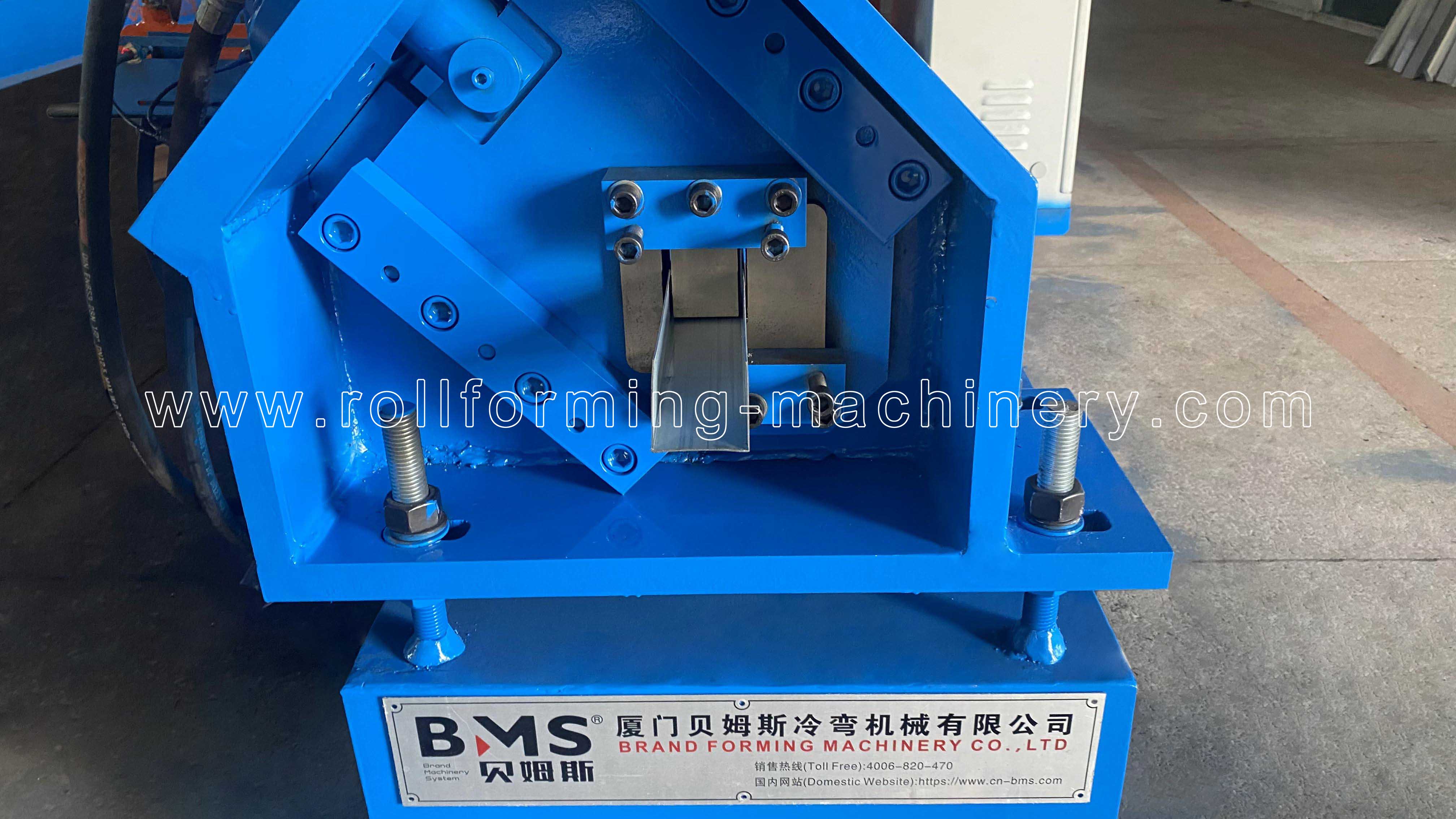

5) دستگاه برش پست هیدرولیک

پست برای برش، توقف برای برش، نوع دو تکه طرح تیغه برش، بدون خالی شدن.
موتور هیدرولیک: 4 کیلو وات فشار برش: 0-16 مگاپاسکال
مواد ابزار برش: Cr12MoV(= SKD11 با حداقل یک میلیون بار عمر برش)، عملیات حرارتی تا درجه HRC58-62.
قدرت برش توسط ایستگاه هیدرولیک موتور مستقل تامین می شود.

برش پست

6) خروج از قفسه:

خروج از قفسه

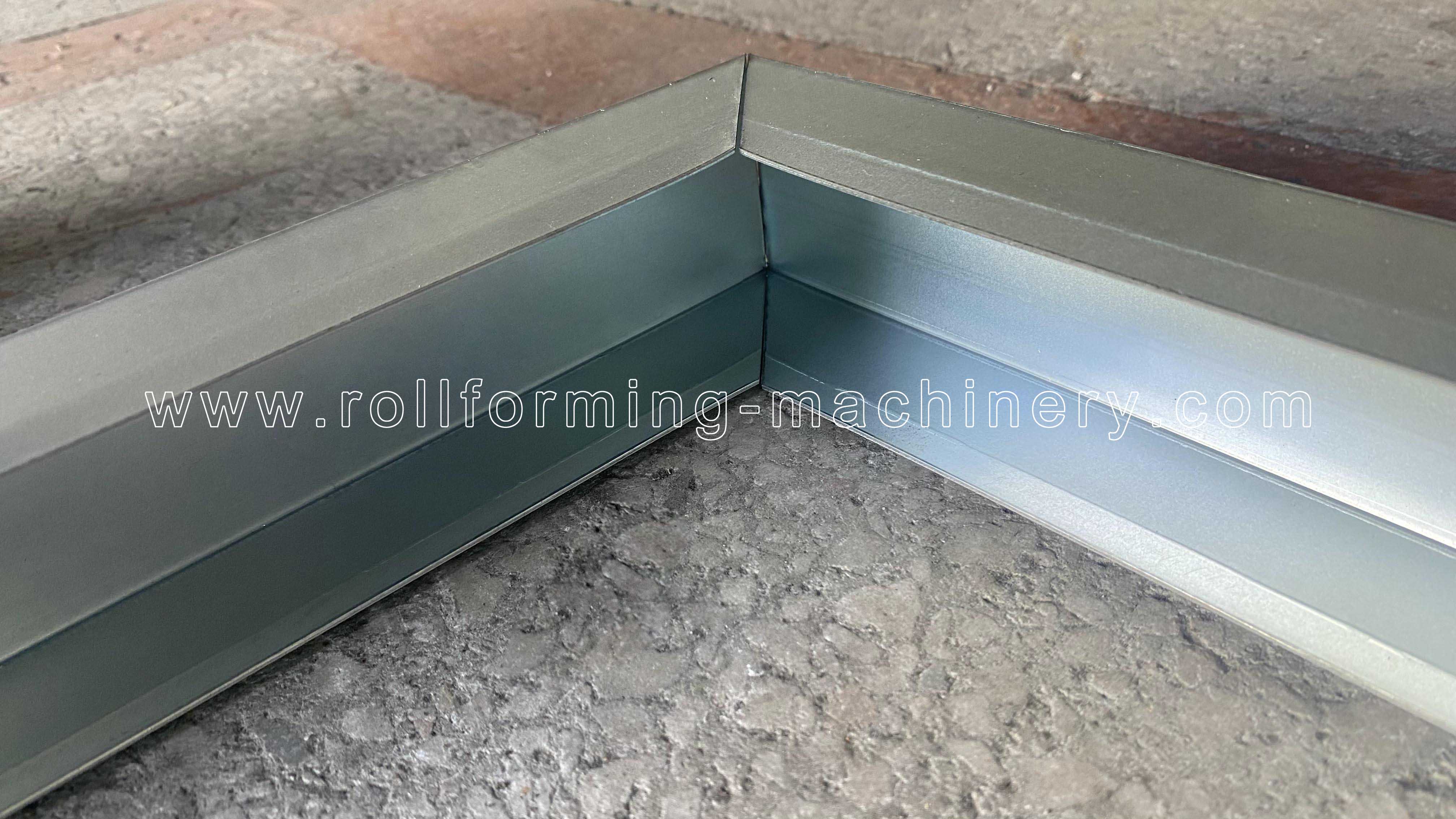

7) نمایش محصول

بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل از راه دور.

20190812102601_56964

خدمات پس از فروش

1 گارانتی است 24 ماه ها پس از اینکه مشتری دستگاه را دریافت کرد.
در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم هزینه اضافی
