دستگاه رول شکل دهی تیرچه کف فولادی

1 دستگاه برای پروفایل C و SegmentedU Profile، با طراحی کاست با تغییر سریع

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
C&U140-300
نام تجاری:
BMS

نمایه

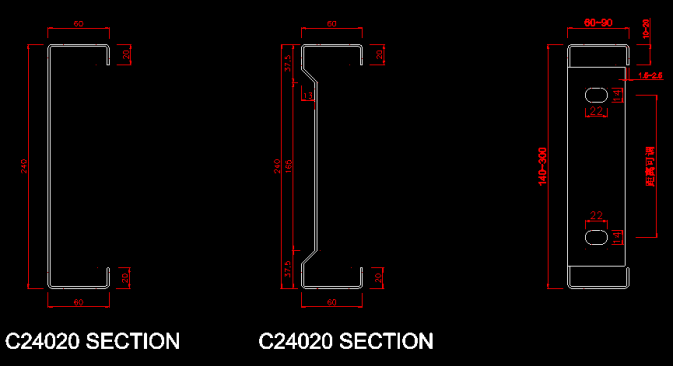

طراحی پروفایل

توضیحات محصول

مواد	مواد قابل اجرا	ورق گالوانیزه
	ضخامت مواد	1.5-2.5 میلی متر
	با قدرت تسلیم	550 مگاپاسکال
ماشین	قاب پایه	فولاد H
	ضخامت دیواره جانبی	δ50 ساختار ایستاده آزاد اروپایی
	مواد غلتکی	Cr12 با عملیات حرارتی
	ایستگاه غلتکی	22 مرحله برای تشکیل
	قطر شفت	ф75 میلی متر، پردازش فرکانس بالا
قدرت	راه رانندگی	انتقال دنده / چرخ دنده
قدرت	موتور اصلی	18.5 کیلووات، کنترل سرعت فرکانس
سیستم کنترل PLC	اینورتر	کامپیوتر صنعتی
	صفحه نمایش لمسی
	رمزگذار
	ولتاژ کنترل	24 ولت

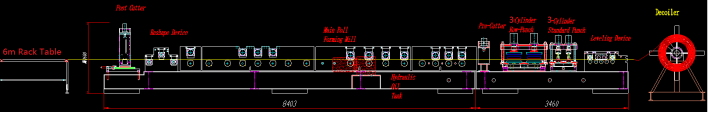

جریان کار

Decoiler → دستگاه تغذیه و تراز → دستگاه پیش برش و پانچ هیدروالیک → سیستم شکل دهی نورد → برش پست هیدرولیک → قاب پشتیبانی محصول

جریان کار

فنی مشخصات

1) دیکویلر هیدرولیک:یک مجموعه

انقباض و توقف سوراخ داخلی سیم پیچ فولادی را به طور خودکار کنترل کنید.

دارای کابین کنترل برقی

حداکثر عرض تغذیه: 600 میلی متر، محدوده شناسه سیم پیچ: 470 - 560 میلی متر.

حداکثر ظرفیت: 5 تن، بدون تغذیه، موتور هیدرولیک: 2.2 کیلو وات

دیکویلر هیدرولیک

2) ماشین اصلی

دارای راهنمای مواد تغذیه و 5 غلتک (2 غلتک بالا و 3 غلتک پایین) برای صاف کردن و تراز کردن

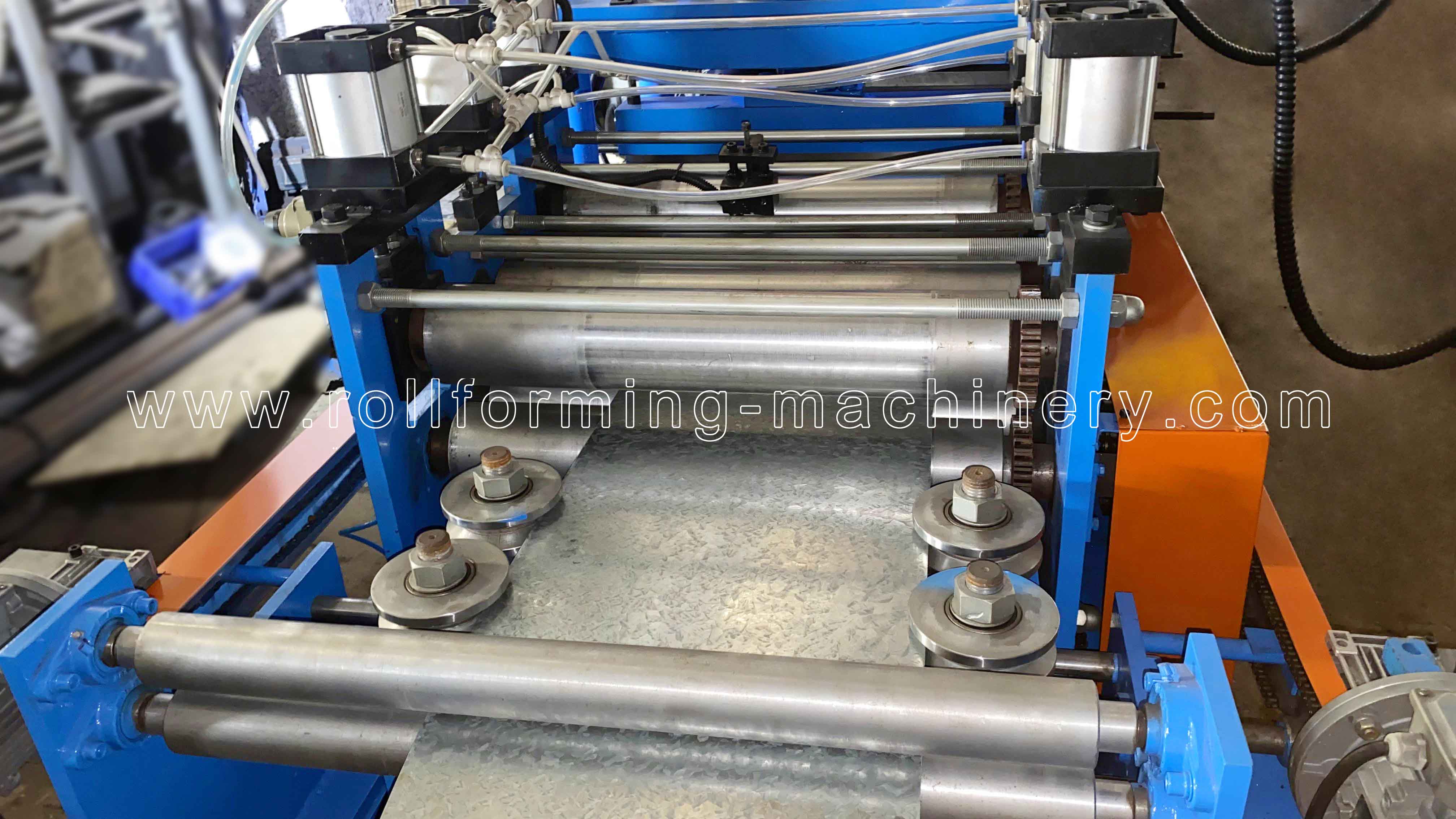

دستگاه تسطیح

با دستگاه پانچ، مواد قالب: فولاد D2، عملیات حرارتی

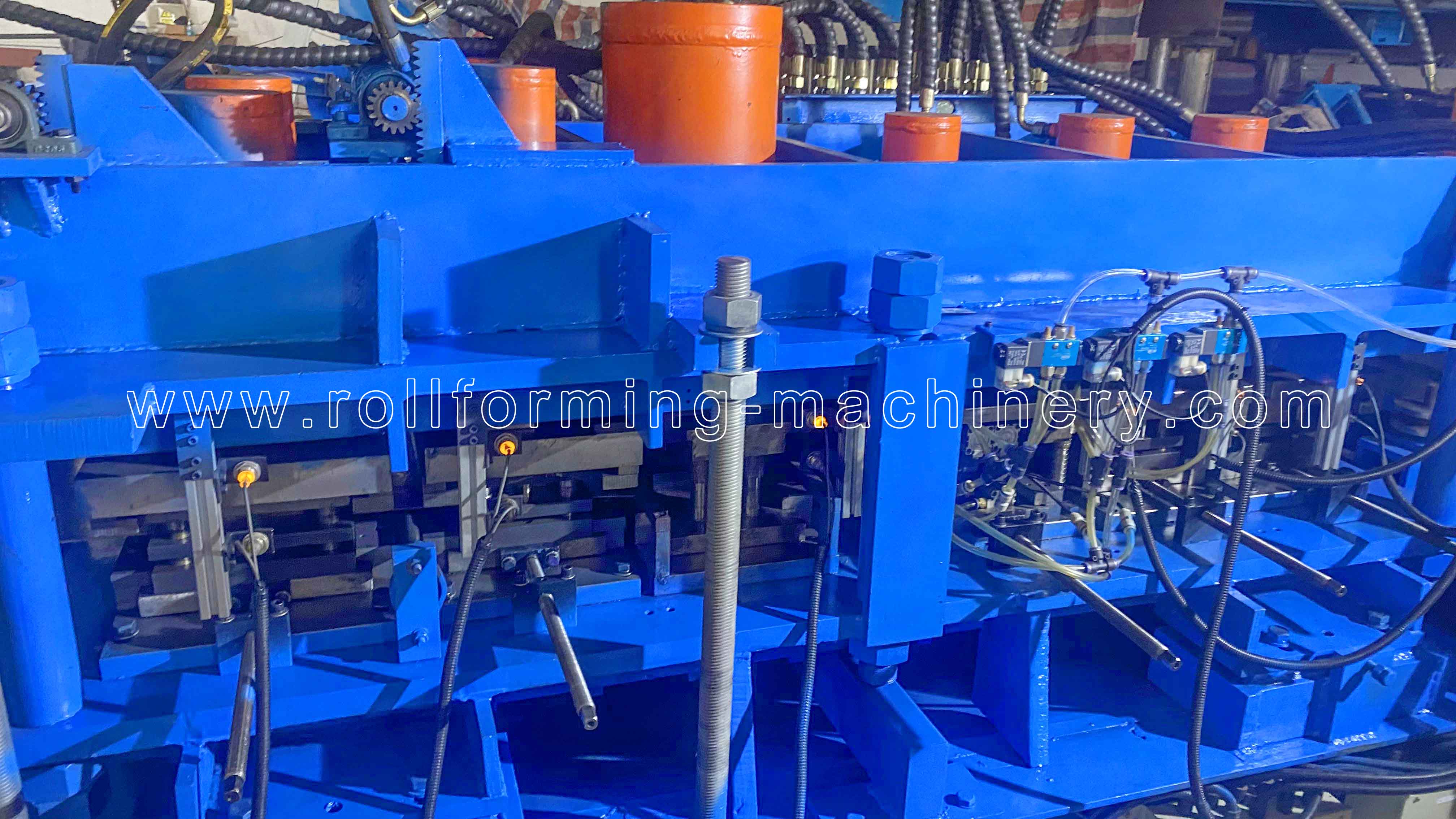

2024_04_17_15_49_IMG_5200

غلتک های تولید شده از Cr12 با عملیات حرارتی

رانندگی موتور، انتقال زنجیر دنده، در مورد 22 قدمبرای تشکیل

موتور اصلی =18.5 کیلو وات, کنترل سرعت فرکانس

سرعت تولید تقریبا 12-15 متر در دقیقه

غلتک

3) پست هیدرولیک دستگاه برش

قبل از پانچ و پیش برش، از همان سیستم هیدرولیک استفاده کنید

موتور هیدرولیک: 18.5 کیلو واتمحدوده فشار هیدرولیک: 16 مگاپاسکال

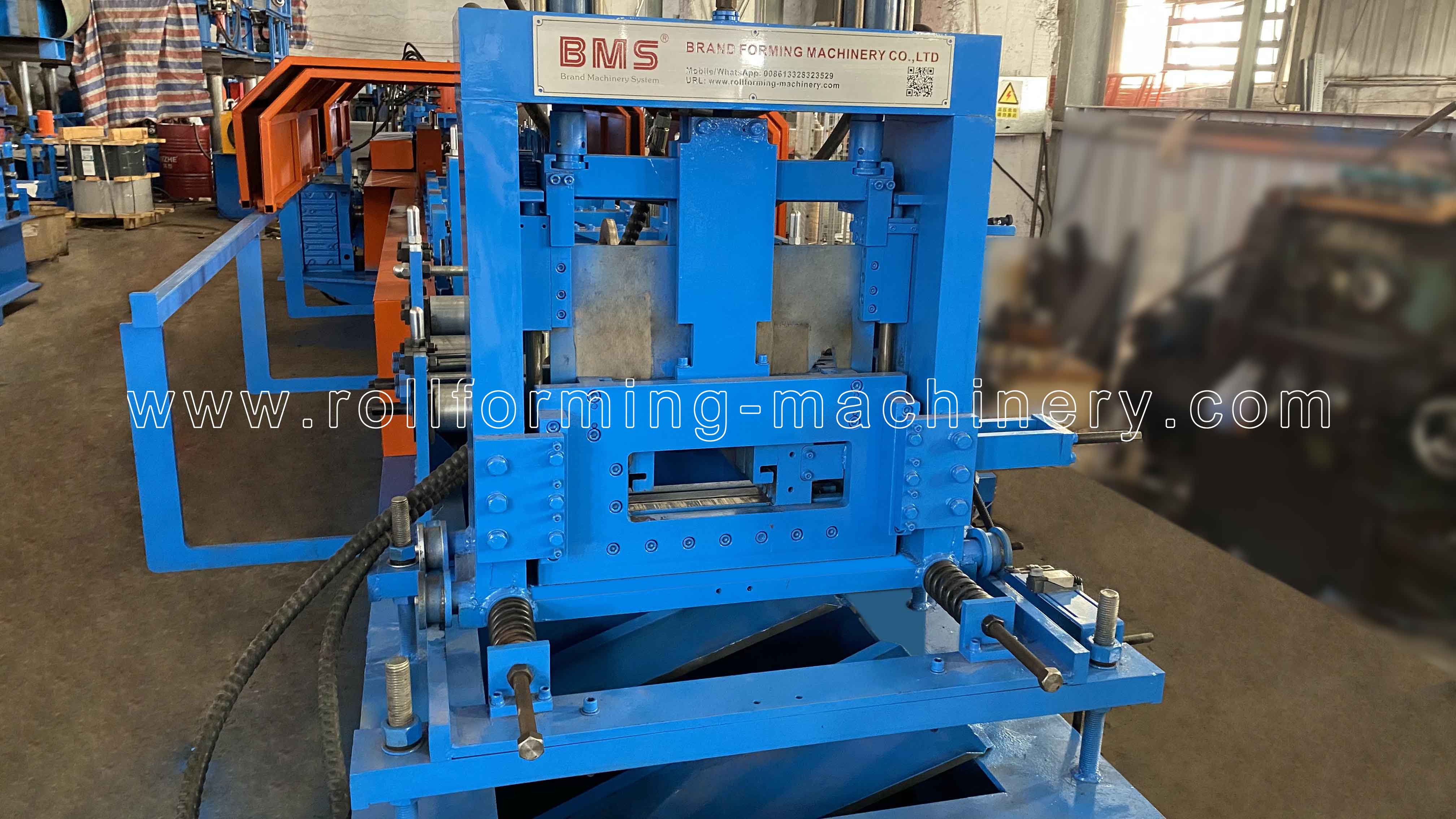

برش پست

4) سیستم کنترل کامپیوتری

توضیحات: می تواند داده های تولید (دسته، قطعه، موقعیت پانچ و.) را برنامه ریزی کند مقدار پانچ) در دفتر کار و سپس از یک USB برای کپی کردن در رایانه استفاده کنید سیستم، دستگاه را با سیستم کنترل PLC اجرا کنید، عملکرد صفحه نمایش لمسی 10 اینچی، با اتصال USB، دقت در ± 0.5 میلی متر کنترل می شود،

کامپیوتر

5) از Rack خارج شوید

6) نمایش محصولات

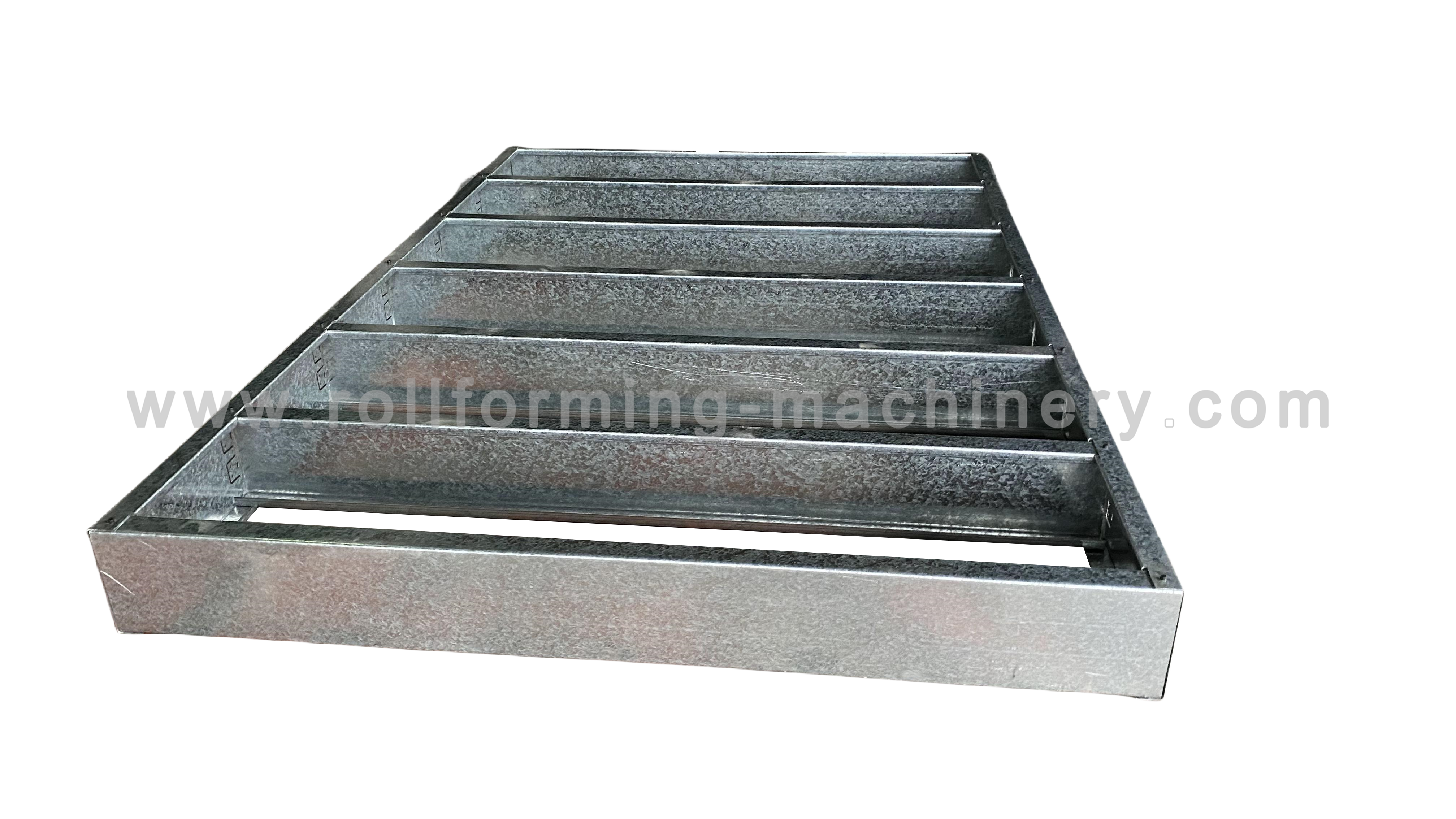

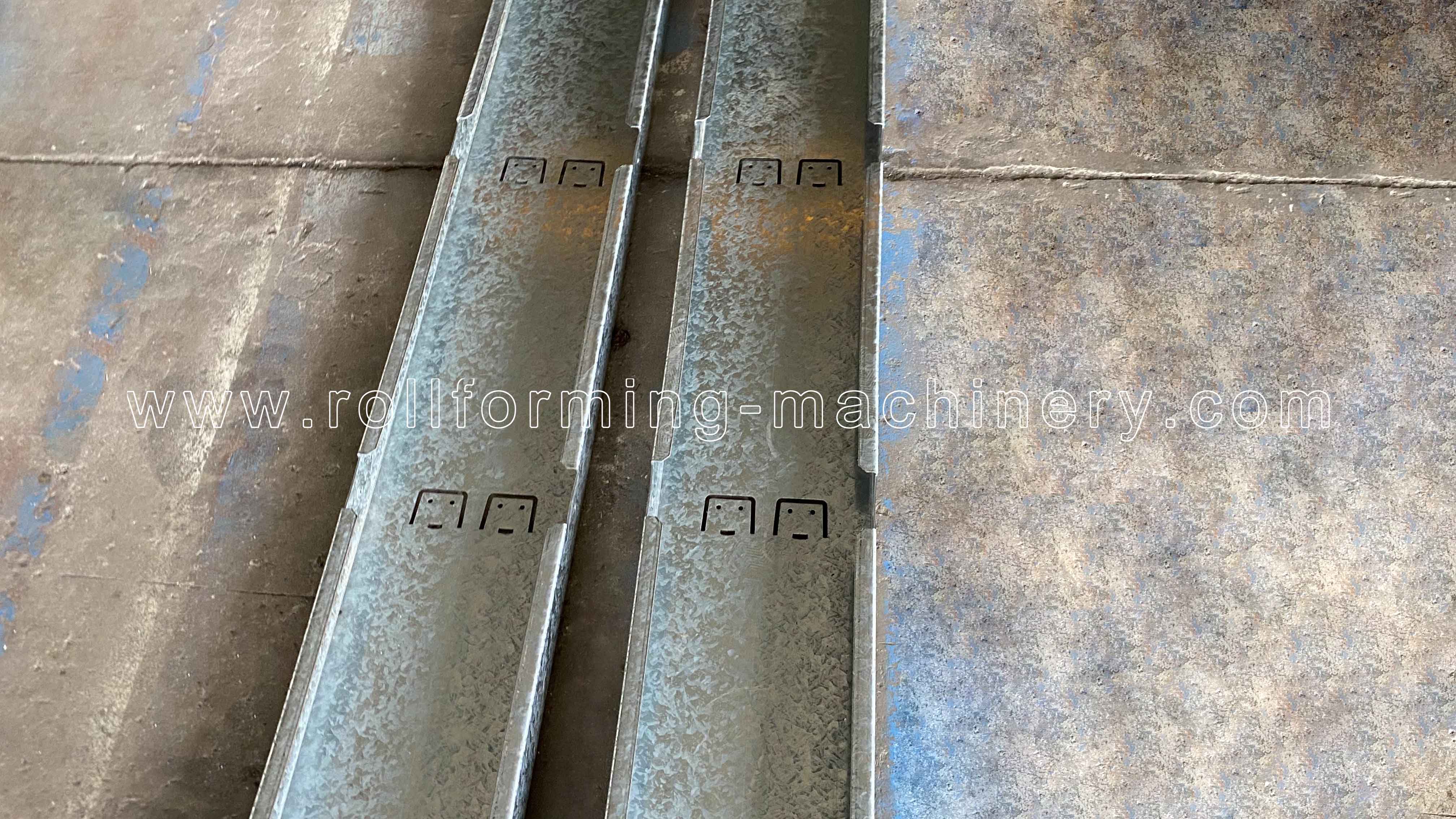

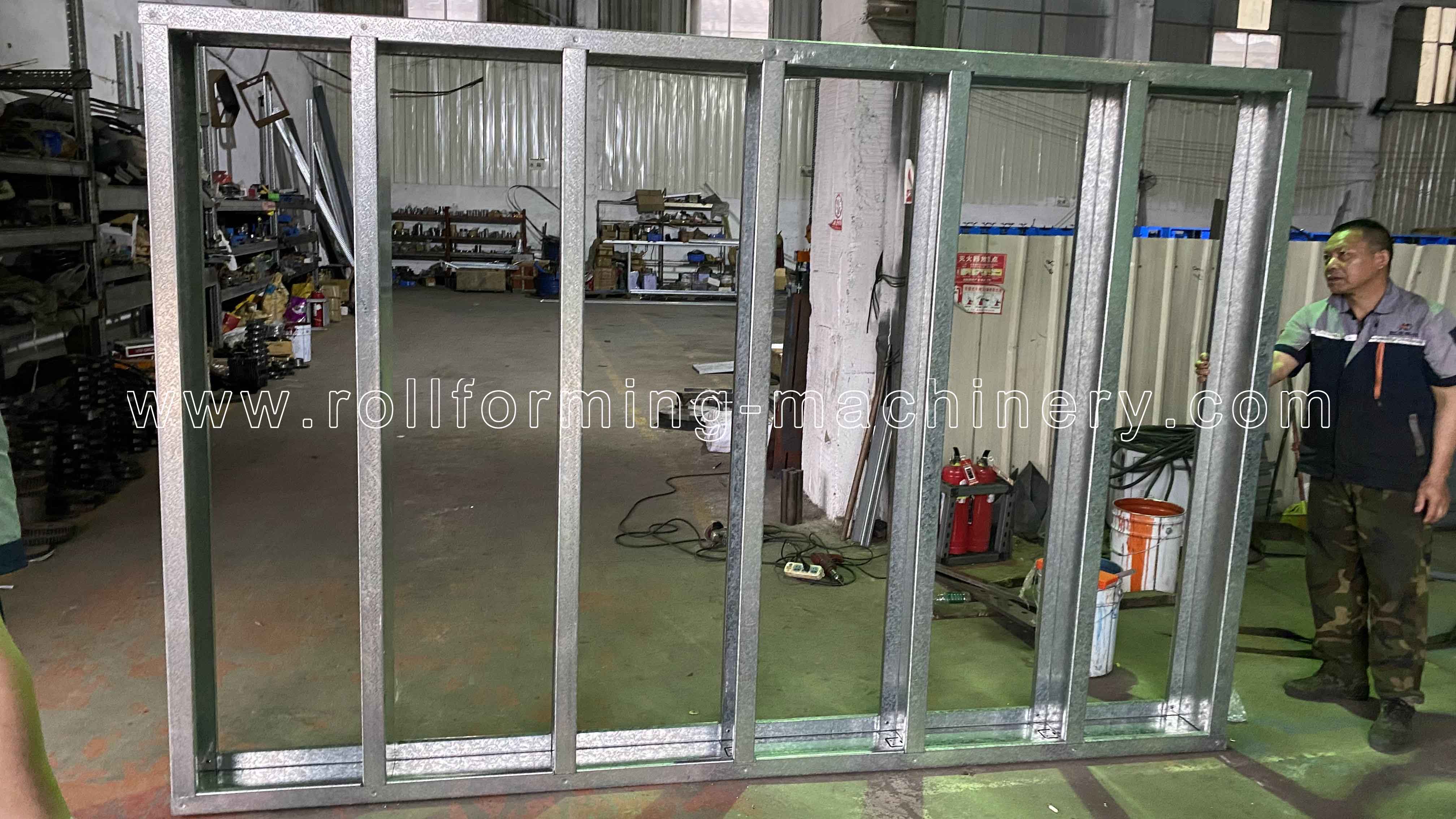

محصولات را نشان می دهد

بسته بندی و حمل و نقل

روش بسته بندی:بدنه اصلی دستگاه برهنه و پوشیده شده توسط فیلم پلاستیکی (برای محافظت از گرد و غبار و خوردگی)،در ظرف بارگیری می شود و به طور پیوسته در ظرف مناسب با طناب فولادی و قفل ثابت می شود، مناسب برای حمل و نقل از راه دور.

20190812102601_56964

خدمات پس از فروش

1 گارانتی است 24 ماه ها پس از اینکه مشتری دستگاه را دریافت کرد.
در طی 24 ماه، قطعات جایگزین را به صورت رایگان به مشتری ارسال می کنیم.
2. ما برای کل عمر ماشین های خود پشتیبانی فنی ارائه می دهیم.
3. ما می توانیم تکنسین های خود را برای نصب و آموزش کارگران در کارخانه های مشتریان بفرستیم هزینه اضافی
