C80-160
BMS

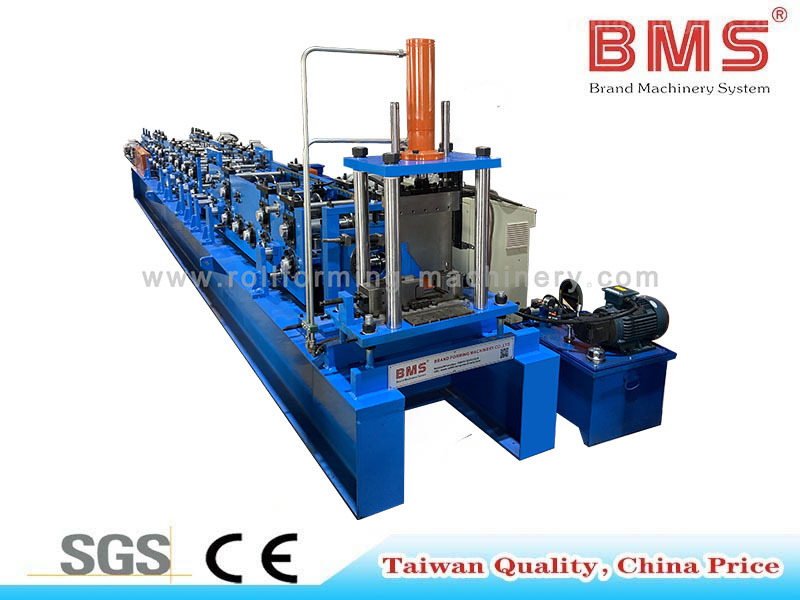

دستگاه تشکیل رول پرتوی بار قفسه
I. نسخه D دستگاه
مادی | مواد قابل استفاده | فولاد گالوانیزه (GI) ، فولاد رول سرد (CRC) |
ضخامت مواد | 1.5-2.0mm | |
با قدرت عملکرد | G340-550MPA | |
ماشین | قاب پایه | H450 از نوع فولاد |
ماده غلتکی | فولاد GCR15 (= فولاد EN31) | |
ایستگاه غلتکی | 18 مرحله | |
قطر شفت | 80 میلی متر | |
سرعت کار | حدود 20 متر در دقیقه | |
برش | تحمل | 1 ± 1 میلی متر |
مادی | CR12Mov ( = فولاد SKD11 ) | |
قدرت | موتور اصلی | 11 کیلو وات |
موتور پمپ برای برش | 5.5 کیلو وات | |
ولتاژ | 220/380/415/480V- 60/50Hz/3PH- | |
سیستم کنترل PLC | اینورتر: | اشنایدر برقی/زیمنس/دلتا (برند تایوان) |
صفحه لمسی: | Schneider Electric/زیمنس/Weinview (برند تایوان) | |
رمز دهنده | Omron (مارک ژاپن) یا Koyo (برند ژاپن) |
ii. نمایش اجزای دستگاه

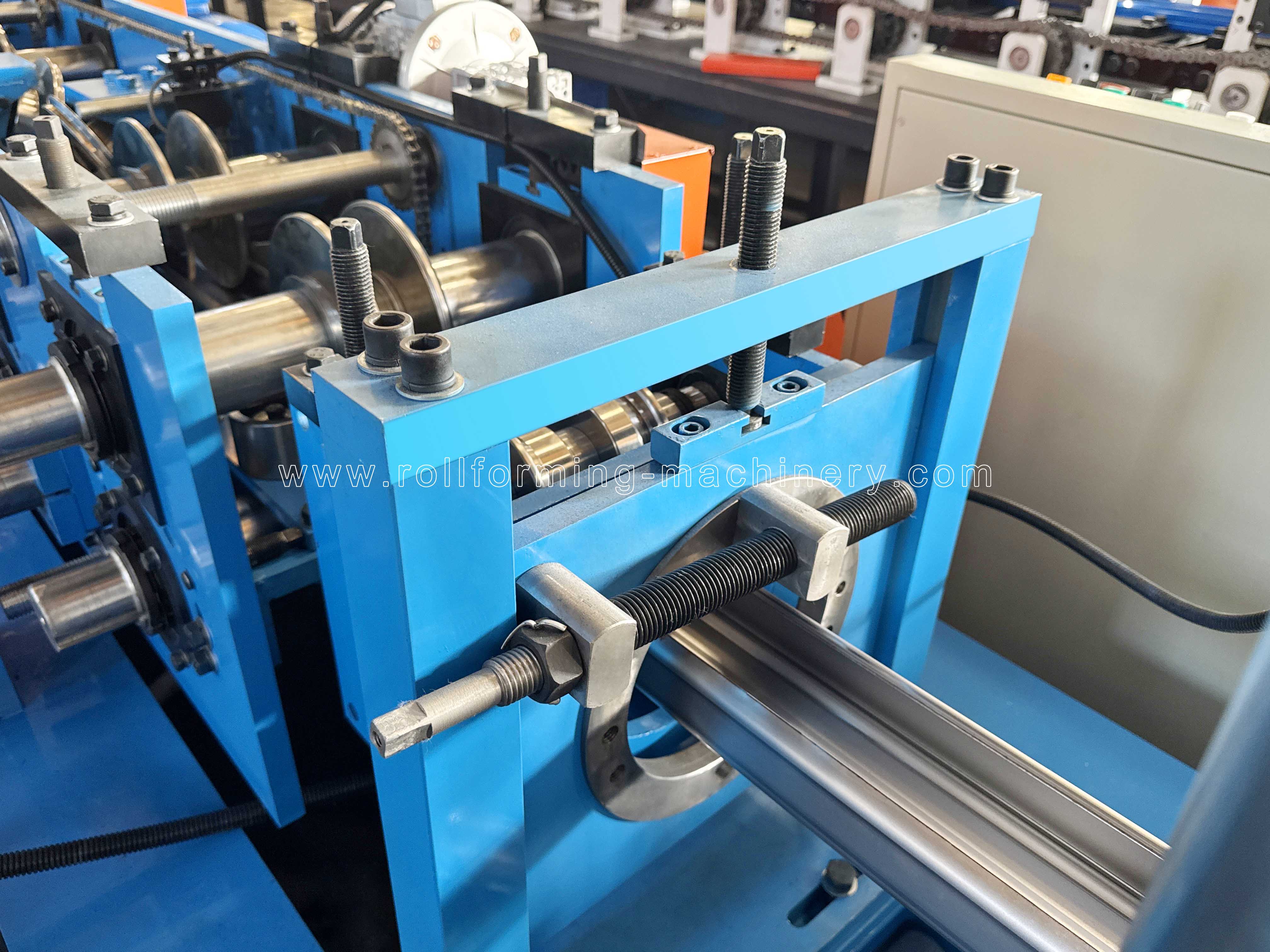

دستگاه تراز کردن

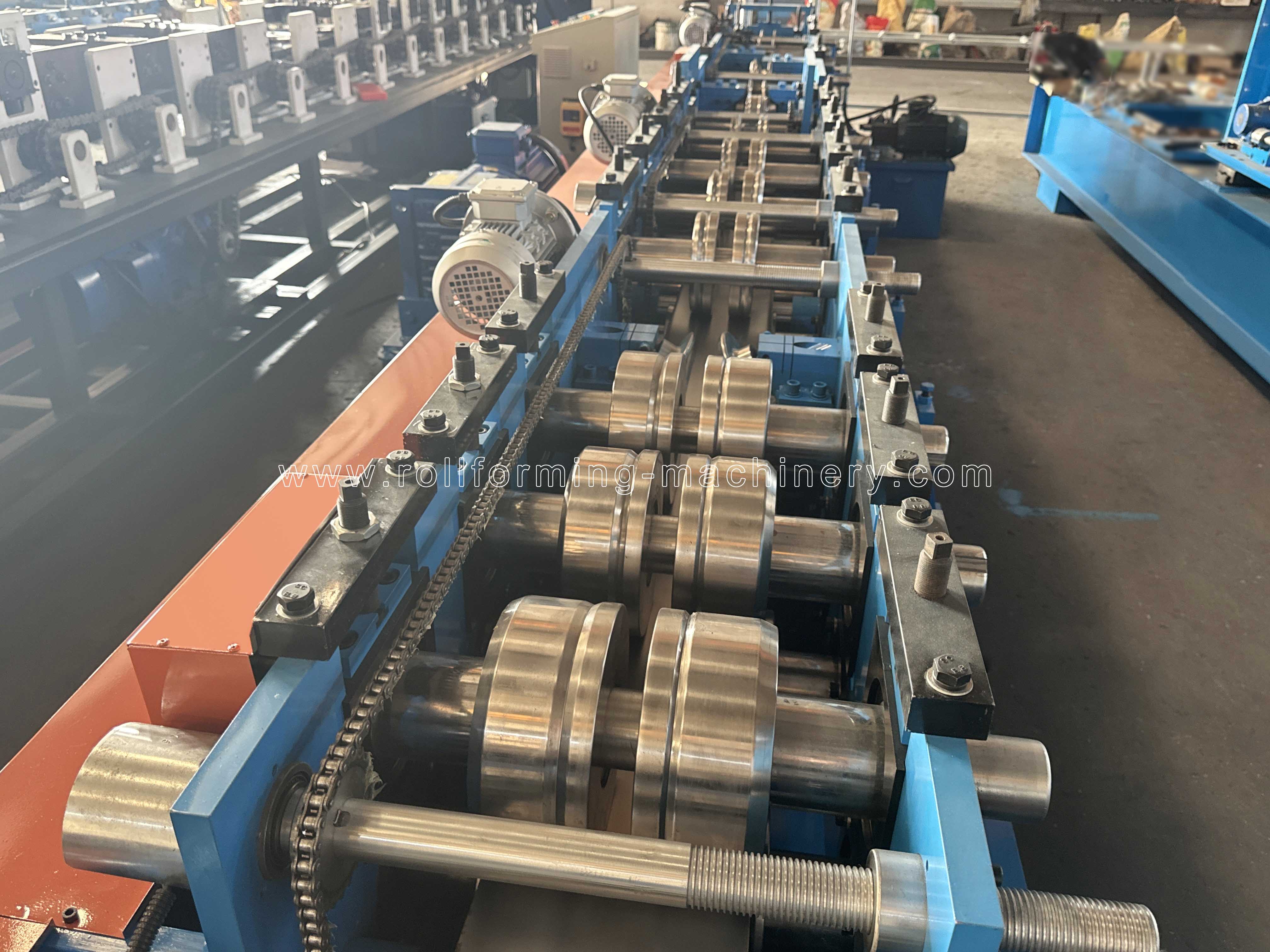

آسیاب تشکیل دهنده رول اصلی

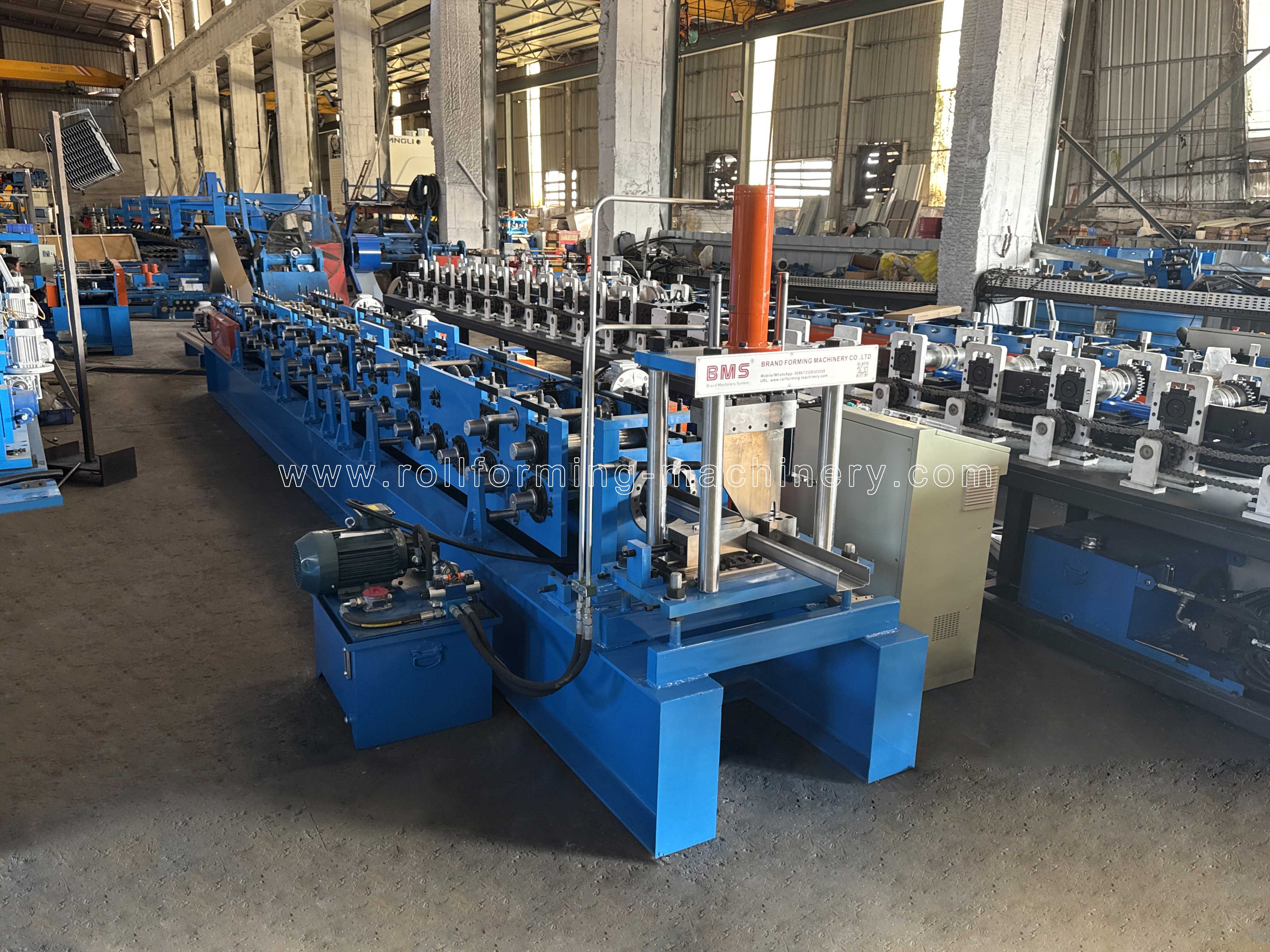

پست

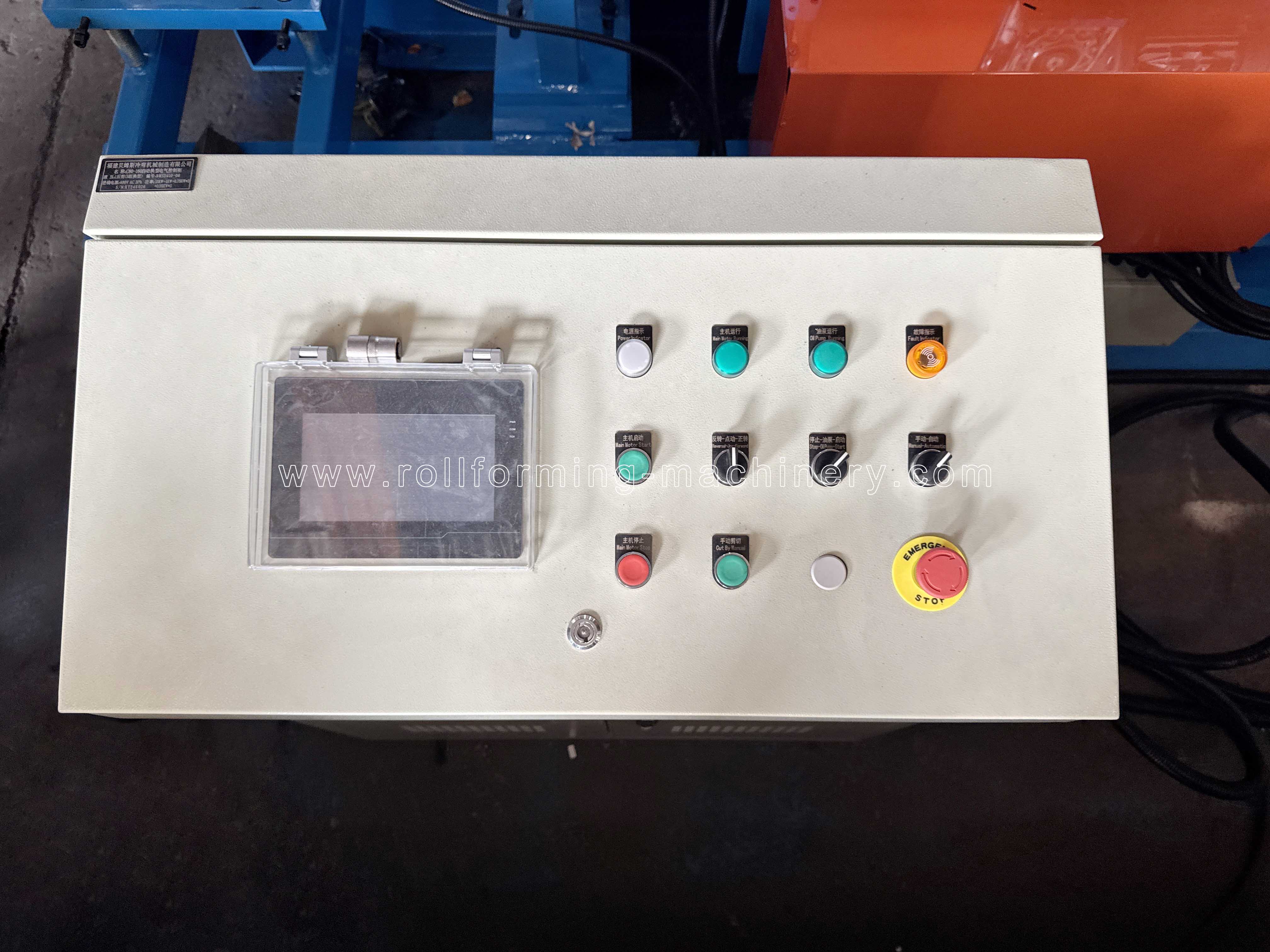

کابین کنترل PLC

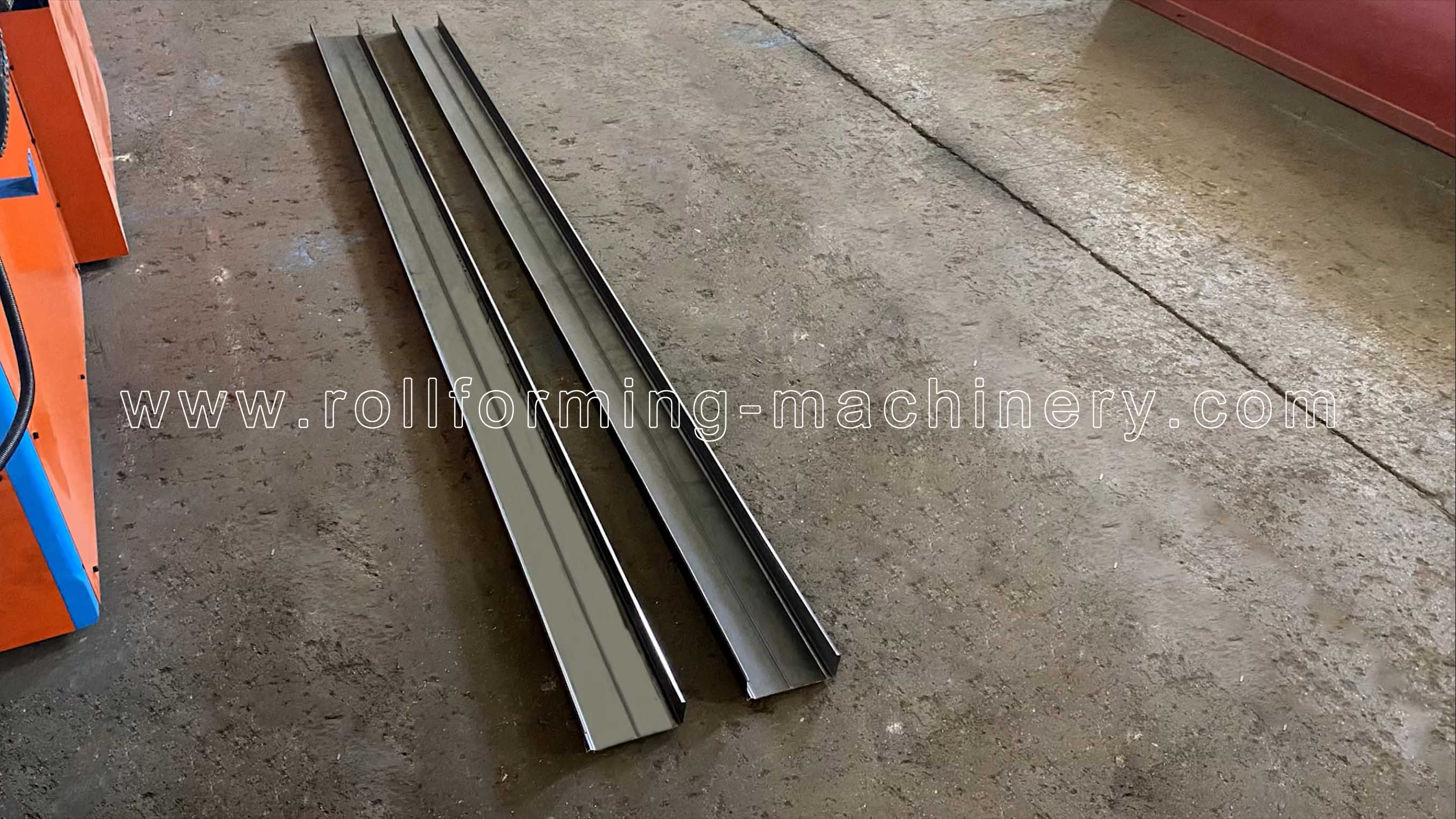

محصولات تولید شده ماشین
