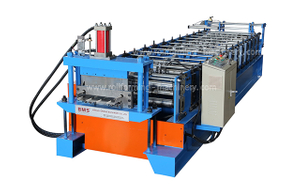

دستگاه رول فرمینگ اتوماتیک هیدرولیک (افقی و عمودی در دو جهت)

مشخصات

دستگاه اتوماتیک هیدرولیک کریمینگ رول فرمینگ برای تبدیل کلاف های فلزی خام به سقف و پانل های روکش دار دقیقاً موجدار طراحی شده است. این تجهیزات که برای محیط های صنعتی سنگین طراحی شده است، دارای قابلیت دو جهته است که به اپراتورها اجازه می دهد بدون پیکربندی مجدد کل خط، دنباله های چین دار افقی و عمودی را اجرا کنند. چارچوب ساختاری جامد لرزش را در حین کار به حداقل می رساند و اطمینان می دهد که هر ورق گالوانیزه یا رنگی ابعاد دقیق خود را حفظ می کند. با سرعت عملیاتی بین 0 تا 10 متر در دقیقه، تسهیلات می توانند خروجی سریعی داشته باشند در حالی که تلورانس های برش و شکل گیری را دقیقاً در ± 1 میلی متر نگه می دارند.

بازخورد لمسی صفحه نمایش لمسی زیمنس PLC کنترل فوری و بصری شعاع خمش و طول پردازش را در اختیار اپراتورها قرار می دهد و نیاز به تنظیمات مکانیکی دستی را از بین می برد. لمس سرد و سفت غلتک های فولادی آهنگری 45# که تحت تراشکاری خشن، ماشینکاری دقیق تراش CNC، عملیات حرارتی و پوشش کروم سخت قرار می گیرند، عملکرد پایدار را حتی در شرایط کار مداوم روزانه تضمین می کند. با ادغام اجزای الکتریکی پیشرفته و مواد مقاوم در برابر سایش، این دستگاه نتایج ثابت و قابل اعتمادی را برای کارهای پروفیل فلزی در مقیاس بزرگ ارائه می دهد.

جریان کار

تبدیل ورق های فلزی مسطح به پانل های ساختاری مستحکم شده از یک توالی دقیق و خودکار پیروی می کند که برای به حداکثر رساندن توان و در عین حال به حداقل رساندن ضایعات مواد طراحی شده است.

• Decoiler & Feeding: کویل مواد خام به طور ایمن نصب می شود، با کشش ثابت و کنترل شده از بین نمی رود. دستگاه راهنمای تغذیه تضمین می کند که فلز کاملاً تراز شده و از اعوجاج لبه جلوگیری می کند.

• Roll Forming & PLC Control: همانطور که ورق از میان آسیاب رول فرمینگ عبور می کند، غلتک های فولادی سنگین به طور سیستماتیک فلز را به پروفایل تعیین شده فشار می دهند. سیستم PLC زیمنس به طور مداوم نرخ تغذیه را کنترل می کند و تنظیمات میکرو را برای حفظ تحمل ± 1 میلی متر صادر می کند.

• ایستگاه هیدرولیک و خمش: با استفاده از ایستگاه هیدرولیک 5.5 کیلوواتی HUADE، قالب خمشی فشار بسیار زیاد و ثابتی را اعمال می کند. عمل چین و چروک دقیق حداقل شعاع خمشی 500 میلی متر را به دست می آورد و منحنی های ساختاری لازم را ایجاد می کند.

• قفسه خروجی: ورق‌های موجدار نهایی شده به آرامی روی قفسه خروجی می‌لغزند و برای انباشتن، بسته‌بندی و استقرار فوری آماده می‌شوند.

دیکویل → دستگاه راهنمای تغذیه → آسیاب رول شکل → سیستم PLC → ایستگاه هیدرولیک → قالب خمشی → قفسه خروجی

نمایش اجزای دستگاه

هر ماژول منفرد در این خط رول فرمینگ برای مقاومت در برابر نیازهای صنعتی سخت ساخته شده است. با استفاده از مارک های بین المللی و فلزات سخت شده، این سیستم یک چرخه عمر طولانی را با حداقل زمان تعمیر و نگهداری تضمین می کند.

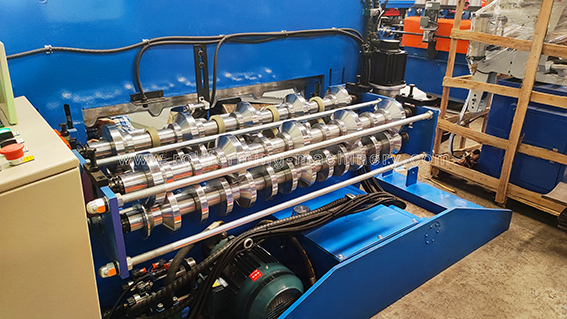

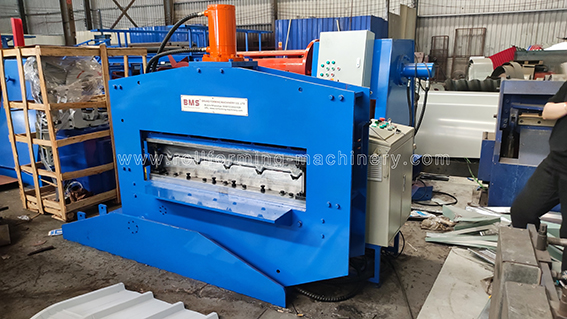

دستگاه خم کن راهنمای تغذیه

دستگاه راهنمای تغذیه و دستگاه خم کن

نقطه ورودی دارای غلتک های جانبی سخت شده است که ورق های گالوانیزه ورودی را محکم می گیرند. سطح صاف و بدون اصطکاک راهنماها از خراش سطح روی مواد رنگی جلوگیری می کند و در عین حال تراز خطی مطلق را حفظ می کند. با حرکت به بخش خمشی، دستگاه از فولاد قالب خاموش شده Cr12 برای اعمال نیروی متمرکز استفاده می کند و منحنی های ساختاری دقیقی ایجاد می کند. اجزای فلزات سنگین یک پایه محکم و تسلیم ناپذیر ایجاد می کنند که استرس عملیاتی را بدون زحمت جذب می کند.

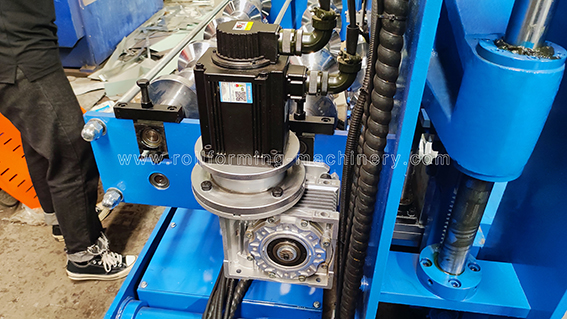

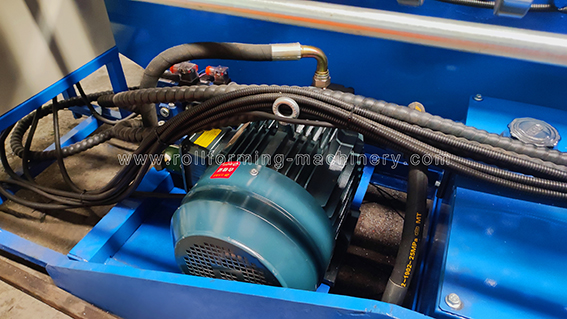

ایستگاه هیدرولیک سروو موتور

سروو موتور و ایستگاه هیدرولیک

سروو موتور 1.0KW نیروی چرخشی دقیق و پاسخگو را ارائه می دهد. دستورات PLC را به حرکت فیزیکی فوری ترجمه می کند و تضمین می کند که ورق فلزی با سرعت برنامه ریزی شده دقیق بدون لکنت یا تردید پیش می رود. واحد برق هیدرولیک مرکزی که در 380V/60Hz/3Ph کار می کند، کل مکانیسم برش و چین را به حرکت در می آورد. شیلنگ‌های هیدرولیک ضخیم و دریچه‌های صنعتی HUADE جریان ثابتی از سیال تحت فشار را ارائه می‌کنند که هر بار برش‌های تمیز و دقیقی را به همراه دارد.

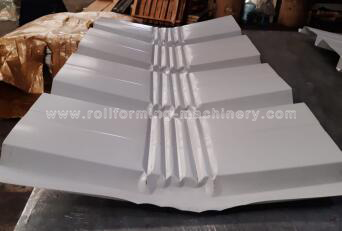

محصولات تولید شده ماشین

خروجی تولید شده توسط این تجهیزات به طور مستقیم بر یکپارچگی ساختاری پروژه های ساختمانی در مقیاس بزرگ تأثیر می گذارد. دستگاه با اعمال چین و خم های دقیق، ظرفیت باربری ورق های فلزی استاندارد را به میزان قابل توجهی افزایش می دهد. این پروفیل های راه راه برای ساخت سقف انبارهای گسترده، پناهگاه های بادوام اردوگاه های نظامی، و محفظه های اتومبیل مقاوم در برابر آب و هوا ضروری هستند. برجستگی های متمایز و یکنواخت نه تنها جذابیت بصری فلز را افزایش می دهد، بلکه امکان خروج سریع آب و مقاومت عالی در برابر باد را فراهم می کند. با به حداکثر رساندن نسبت استحکام به وزن فولاد گالوانیزه و رنگی، مدیران پروژه می‌توانند به دهانه‌های ساختاری وسیع‌تری دست یابند و در عین حال به طور فعال حجم کل فولاد خام مورد نیاز را کاهش دهند که منجر به صرفه‌جویی قابل توجهی در هزینه مواد می‌شود.

تحویل جهانی و پشتیبانی جامع

برای اطمینان از رسیدن این ماشین آلات سنگین به شرایط بکر، هر واحد تحت یک پروتکل بسته بندی دقیق قرار می گیرد. بدنه اصلی در یک فیلم پلاستیکی سنگین، ضد گرد و غبار و ضد خوردگی پیچیده شده است و از اجزای الکتریکی حساس در برابر رطوبت اقیانوس محافظت می کند. در داخل کانتینر حمل و نقل، دستگاه با استفاده از طناب‌های فولادی ضخیم و گیره‌های صنعتی لنگر می‌گیرد و تجهیزات را کاملاً بی‌حرکت می‌کند تا از هرگونه جابجایی در طول حمل و نقل دریایی در مسافت‌های طولانی جلوگیری شود.

این تجهیزات که در تاسیساتی با تأیید گسترده در محل و سابقه صادرات به بیش از 80 کشور جهان تولید شده است، دارای گواهینامه های بین المللی CE و ISO9001 است. خریداران یک ضمانت جامع 24 ماهه در کنار راهنمایی فنی مادام العمر دریافت می کنند. برای آمادگی عملیاتی فوری، مهندسان حرفه‌ای برای نصب در محل، کالیبراسیون سیستم و آموزش کارکنان در خارج از کشور در دسترس هستند.
