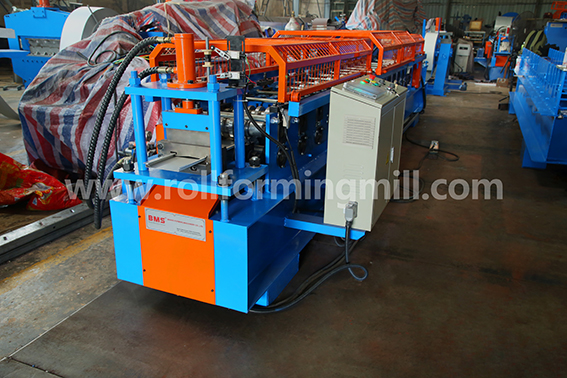

دستگاه پانل خطی سایدینگ فلزی اتوماتیک برای مصالح ساختمانی

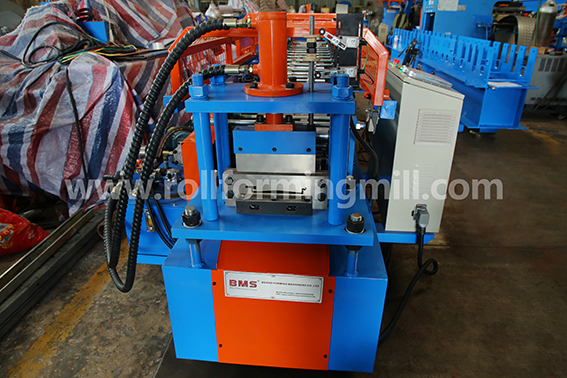

دستگاه نمای سایدینگ فلزی مجهز به یک ماژول پانچ اولیه برای نصب سوراخ ها، پایه های آسیاب تغذیه و کالیبراسیون، محفظه های یاتاقان های سنگین است.

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
YX13-138/180/245
نام تجاری:
BMS

توضیحات محصول

جزئیات سریع

مشخصات

خیر	پارامترهای اصلی		پارامترهای آسیاب رول فرمینگ
1.	عرض تغذیه	145mm/157mm	مرحله شکل گیری	16 مرحله ای
2.	تحمل طول	± 0.5 میلی متر (6M)	سرعت شکل گیری	12-15 متر در دقیقه
3.	ضخامت بازرسی	0.5 میلی متر	ضخامت دیوار کناری	Q235 t18mm
4.	سرعت محصول	12-15 متر در دقیقه	شفت	فولاد 45#، φ70 میلی متر
5.	مواد کاربردی	آلیاژ آلومینیوم 303 H46، پوشش رنگی	غلتک	فولاد 45#، تراش خشن، تراش CNC، عملیات حرارتی
6.	قدرت تسلیم	180-200 مگاپاسکال	موتور اصلی	5.5 کیلو وات
7.	موتور پمپ روغن	4 کیلو وات	پست کاتر هیدرولیک	Cr12MoV
8.	ضخامت مواد	0.5 میلی متر	پوشش محافظ	متحرک
9.	سیستم کنترل	سیستم کنترل PLC	پایه	H450
10.	مواد تست	BMS اندازه مواد تغذیه را ارائه می دهد برای خرید آن 2 هفته قبل از تست ماشین

جریان کار

دکویل → دستگاه راهنمای تغذیه → آسیاب رول اصلی → برش هیدرولیک → سیستم هیدرولیک→ سیستم PLC → خروج از قفسه*2

نمایش اجزای ماشین

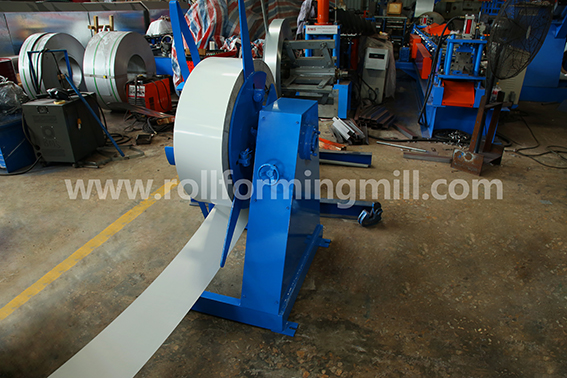

1) Decoiler:

Decoiler دستی: یک مجموعه

بدون برق، انقباض و توقف سوراخ داخلی سیم پیچ فولادی را به صورت دستی کنترل کنید

حداکثرعرض تغذیه: 500 میلی متر، محدوده شناسه سیم پیچ 470mm±30mm

ظرفیت: حداکثر 3 تن

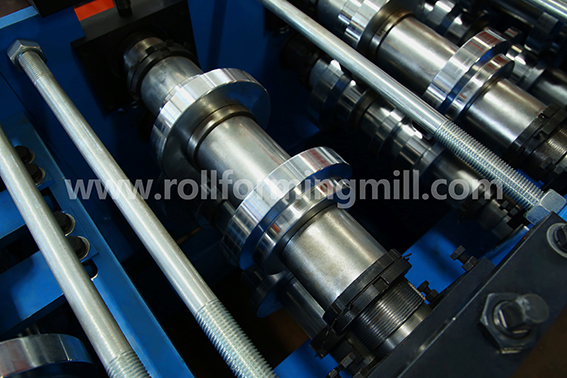

2) رول فرمینگ آسیاب

قاب بدنه ساخته شده از H450 نوع فولاد با جوش
ضخامت دیواره جانبی: Q235 t18 میلی متر;
شفت های تولید شده از فولاد 45#، قطر شفت: φ70 میلی متر
چرخ دنده و زنجیر درایو در مورد 16 مرحله ای شکل دادن.
سرعت شکل دهی: 12-15 متر در دقیقه;
موتور اصلی:5.5 کیلو وات; زنجیر:ZIQIANG
تمام پیچ و مهره ها با مقطع تحصیلی 8.8 (کارخانه های ارزان قیمت از درجه پایین 4.8 استفاده می کنند) برای اطمینان از رفع ساختار دستگاه محکم و عمر طولانی در طول مدت طولانی کارکرد دستگاه.
