دستگاه تشکیل رول کانال با سرعت بالا (45-65 متر در دقیقه) YX25-45/55/65

مشخصات

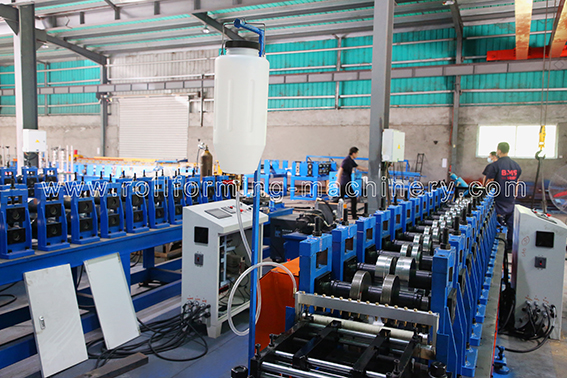

دستگاه رول شکل دهی کانال U با سرعت بالا نشان دهنده یک اوج در شکل دهی فلزات صنعتی است که برای تولید مداوم و خودکار با سرعت چشمگیر 45 تا 65 متر در دقیقه مهندسی شده است. این سیستم که برای پردازش طیف گسترده ای از مواد طراحی شده است، به راحتی کویل های گالوانیزه، فولاد نورد سرد، فولاد ضد زنگ، آلیاژهای آلومینیوم و آهن گالوانیزه پیش رنگ شده (PPGI/PPGL) را مدیریت می کند. چه در حال کار با ضخامت مواد استاندارد 0.4-0.6 میلی متر باشید یا نیاز به تنظیمات برای نیازهای ساختاری خاص داشته باشید، دستگاه تحمل شکل 0.5± میلی متر را حفظ می کند. پایه لوله مستطیل شکل H450 لرزش های عملیاتی را از بین می برد و تضمین می کند که هر کانال U با ابعاد دقیق و لبه های کاملاً مستقیم ظاهر می شود. با ادغام یک سیستم کنترل پیشرفته PLC، اپراتورها می توانند به راحتی دسته های تولید را برنامه ریزی کنند، نظارت دستی را به حداقل برسانند و ضایعات مواد را به شدت کاهش دهند. این تجهیزات به عنوان یک دارایی قابل اعتماد برای افزایش قابلیت‌های تولید، ارائه خروجی ثابت برای پروژه‌های ساختمانی و سازه‌ای سخت عمل می‌کند. پاسخ لمسی صفحه کنترل و مکانیزم تغذیه صاف، مهندسی دقیق پشت این آسیاب شکل‌دهی را نشان می‌دهد.

جریان کار

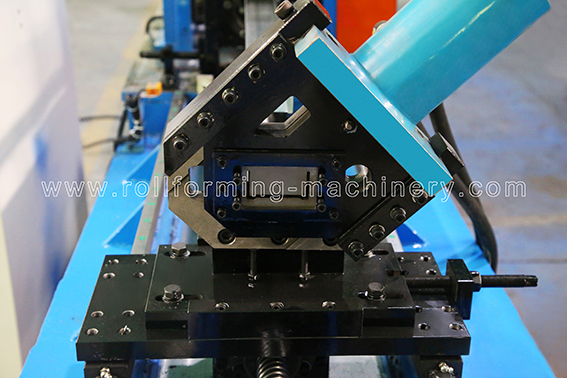

درک توالی عملیاتی این تجهیزات رول فرمینگ، کارایی و دقت خودکار آن را برجسته می کند. این فرآیند با دیکویلر دستی (ظرفیت 3T-300) شروع می شود که سیم پیچ گالوانیزه خام را به دستگاه هدایت می دهد. این تضمین می کند که نوار فلزی کاملاً تراز شده وارد بخش شکل دهی می شود و از اعوجاج لبه جلوگیری می کند. همانطور که مواد از ایستگاه های شکل دهی 12 مرحله ای عبور می کنند، غلتک های سنگین Cr12 به تدریج فلز مسطح را به شکل پروفایل کانال U دقیق در می آورند. موتور اصلی 5.5 کیلووات گشتاور ثابتی را فراهم می کند و سرعت محصول سریع 40 متر در دقیقه را بدون توقف حفظ می کند. پس از تشکیل، پروفیل پیوسته به دستگاه پس از برش هیدرولیک بدون توقف می رسد. این کاتر که توسط یک موتور پمپ روغن اختصاصی 4 کیلووات تغذیه می‌شود، با ضربه محکم و تمیزی از فلز جدا می‌شود و هیچ سوراخ یا لبه‌های تغییر شکلی باقی نمی‌گذارد. کل توالی توسط سیستم کنترل مرکزی PLC هماهنگ می شود، که تحمل طول را تا 1± میلی متر در هر 6 متر دنبال می کند و در نهایت قطعات تمام شده را به قفسه خروجی تحویل می دهد. شما می توانید انتقال بی عیب و نقص از صفحه تخت به اجزای ساختاری کاملاً متناسب را در عرض چند ثانیه مشاهده کنید.

نمایش اجزای دستگاه

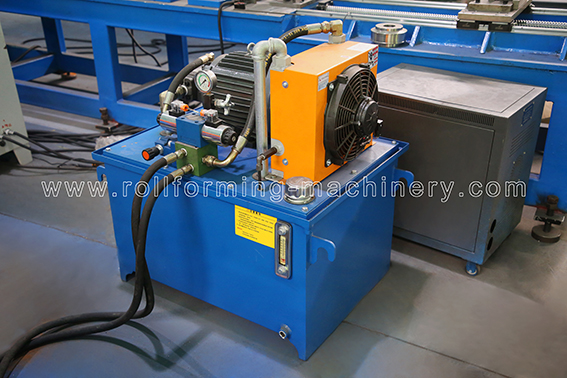

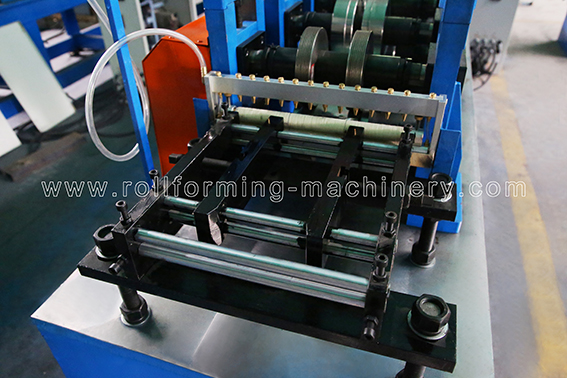

طول عمر و قابلیت اطمینان هر تجهیزات شکل دهی صنعتی در کیفیت اجزای اصلی آن نهفته است. دستگاه رول فرمینگ کانال U با سرعت بالا با توجه غیرقابل انعطاف به جزئیات و استحکام مواد ساخته شده است. دستگاه تغذیه با غلتک های راهنمای سخت شده طراحی شده است که به آرامی اما محکم سیم پیچ ورودی را می گیرد و از خراش سطح روی مواد حساس مانند PPGI جلوگیری می کند. در قلب سیستم، غلتک های شکل دهی 12 مرحله ای از فولاد قالب Cr12 درجه یک ساخته شده اند. این غلتک ها تحت ماشینکاری دقیق CNC و عملیات حرارتی تخصصی قرار می گیرند و سختی فوق العاده ای از HRC58-62 را به دست می آورند. هنگامی که دست خود را در امتداد غلتک‌ها می‌کشید، روکش آینه‌مانند و فوق‌العاده صاف آن مشهود است – عاملی حیاتی در کاهش اصطکاک و اطمینان از دست نخورده ماندن پوشش گالوانیزه در طول شکل‌دهی با سرعت بالا. ایستگاه هیدرولیک که توسط مکانیزم زنجیره ای قابل اعتماد ZIQIANG هدایت می شود و با پیچ و مهره های درجه 8.8 محکم می شود، فشار بسیار زیاد و پایداری را ارائه می دهد. شما می‌توانید صدای زمزمه ثابت و ریتمیک موتور هیدرولیک 4 کیلوواتی را بشنوید که پس‌کاتر را نیرو می‌دهد و برش‌های تیز و آنی را انجام می‌دهد که خط تولید را بدون یک مکث حرکت می‌کند.

محصولات تولید شده ماشین

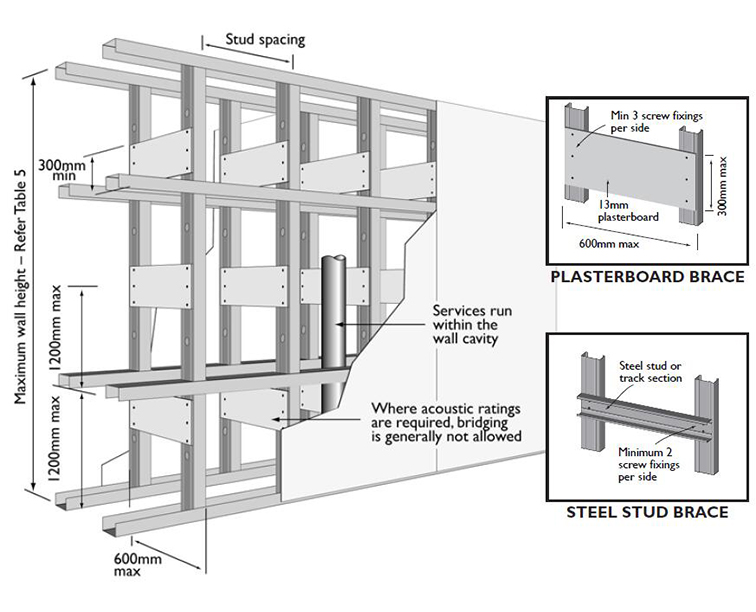

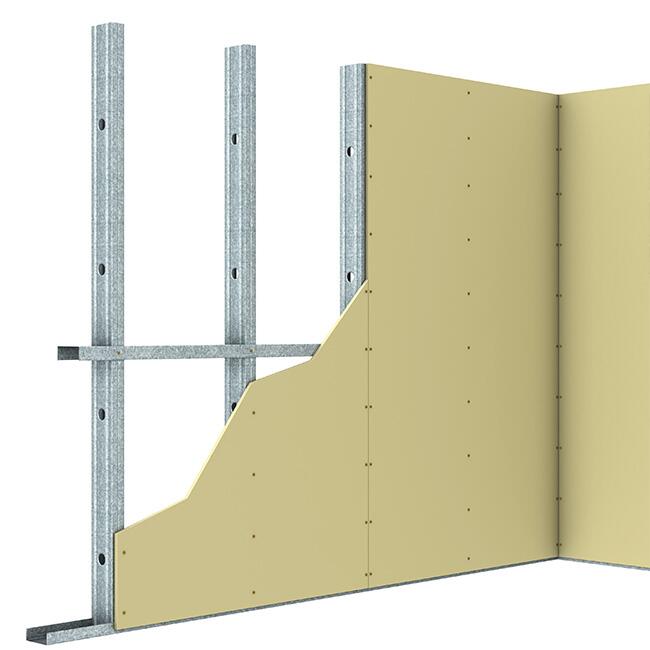

کانال‌های U تولید شده توسط این آسیاب رول‌ساز پیشرفته، اجزای اساسی در بخش‌های ساختاری و معماری متعدد هستند. به لطف تحمل اندازه نسخه ± 0.5 میلی متر، پروفیل های تمام شده تقارن کامل و یکپارچگی ساختاری را نشان می دهند. این اجزا به طور گسترده در ساخت چارچوب های ساختمانی سنگین، کیل های سقف کاذب و قاب های سفت و سخت درب یا پنجره استفاده می شود. فراتر از ساخت و ساز تجاری استاندارد، قدرت تسلیم بالا (تا 550 مگاپاسکال) مواد فرآوری شده، این کانال های U را برای کاربردهای سخت مانند سینی کابل در کارخانه های صنعتی، براکت های نصب پنل های خورشیدی و سازه های گلخانه ای ارتجاعی ایده آل می کند. لبه‌های تمیز و بدون سوراخ، حمل و نقل ایمن را برای تیم‌های مونتاژ و قفل شدن بدون درز در حین نصب تضمین می‌کند، به طور قابل توجهی زمان‌بندی پروژه را تسریع می‌کند و پایداری کلی ساختار را بهبود می‌بخشد. لمس فلزی سرد کانال های تمام شده، خواص ساختاری متراکم و تسلیم ناپذیر آنها را تأیید می کند و آماده استقرار فوری هستند.

سفارشی سازی و پشتیبانی فنی جامع

ما می دانیم که مشخصات استاندارد ممکن است تمام نیازهای پروژه منحصر به فرد را برآورده نکند. تیم مهندسی اختصاصی ما قابلیت‌های سفارشی‌سازی گسترده‌ای را ارائه می‌کند، که امکان تغییراتی در ابعاد کانال U غیر استاندارد، شکل‌های پروفایل تخصصی و ویژگی‌های منگنه‌سازی درون خطی یا برجسته‌سازی را فراهم می‌کند. از مرحله طراحی اولیه تا آزمایش نهایی - جایی که ما اندازه مواد تغذیه را دو هفته قبل برای اطمینان از دقت مطلق درخواست می کنیم - تضمین می کنیم که تجهیزات کاملاً با اهداف تولید شما مطابقت دارند. علاوه بر این، ما خدمات پس از فروش جهانی را ارائه می دهیم. این شامل راهنمایی نصب در محل، آموزش عمیق اپراتور، و پشتیبانی فنی مادام العمر است تا اطمینان حاصل شود که خط تولید شما بهینه باقی می ماند و زمان خرابی به حداقل می رسد.

سوالات متداول

• این دستگاه چه موادی را می تواند پردازش کند؟ این بسیار همه کاره است و می تواند سیم پیچ های گالوانیزه، فولاد نورد سرد، فولاد ضد زنگ و PPGI/PPGL را با ضخامت های 0.4 میلی متر تا 0.6 میلی متر تشکیل دهد.
• سیستم برش بدون وقفه چه سودی برای تولید دارد؟ دستگاه هیدرولیک پس از برش بدون توقف فرآیند رول‌سازی کار می‌کند و سرعت پیوسته 40 متر در دقیقه را حفظ می‌کند که به طور قابل توجهی حجم خروجی روزانه را افزایش می‌دهد.
• طول عمر مورد انتظار غلتک های شکل دهنده چقدر است؟ این غلتک ها از فولاد درجه یک Cr12 ساخته شده و با سختی HRC58-62 ساخته شده اند، غلتک ها در برابر سایش بسیار مقاوم هستند و سال ها تولید مداوم و با حجم بالا را با حداقل نگهداری تضمین می کنند.
